Dobrze dobrana konstrukcja pod panele fotowoltaiczne decyduje nie tylko o tym, czy instalacja będzie stabilna, ale też o jej szczelności, trwałości i realnym uzysku energii. W praktyce to właśnie stelaż, a nie same moduły, najczęściej przesądza o tym, czy montaż przebiegnie bez problemów, czy po kilku sezonach zaczną pojawiać się luzy, korozja albo kłopoty z pokryciem dachu. Poniżej rozkładam temat na czynniki pierwsze: od doboru systemu do dachu albo gruntu, przez materiały i montaż, aż po koszty i błędy, które naprawdę bolą.
Najważniejsze decyzje zapadają zanim pojawią się panele
- Typ podłoża ma pierwszeństwo przed ceną, bo dach skośny, płaski i grunt wymagają zupełnie innych rozwiązań.
- Wiatru i śniegu nie wolno traktować jako dodatku do projektu, tylko jako podstawę doboru konstrukcji.
- Aluminium i stal nierdzewna to dziś najbezpieczniejszy kompromis między wagą, trwałością i odpornością na korozję.
- Balast, kotwienie i rozstaw podpór wpływają na bezpieczeństwo bardziej niż sam wygląd stelaża.
- Oszczędność na mocowaniach bardzo często kończy się droższą poprawką niż pierwotna dopłata do lepszego systemu.
Dlaczego stelaż decyduje o trwałości całej instalacji
Ja patrzę na konstrukcję jak na fundament całej instalacji PV. Moduły mogą być bardzo dobre, falownik może być dopracowany, ale jeśli nośnik jest źle dobrany, to reszta układu pracuje pod niepotrzebnym napięciem. W Polsce szczególnie ważne są dwa obciążenia: wiatr i śnieg. Do tego dochodzi rozszerzalność termiczna, czyli naturalne „pracowanie” materiałów przy zmianach temperatury.
W praktyce dobry system ma zrobić trzy rzeczy naraz: przenieść obciążenia na dach albo grunt, utrzymać szczelność i dać modułom odpowiednią wentylację. Jeśli tego zabraknie, pojawiają się typowe problemy: mikroprzesunięcia, poluzowane łączenia, przecieki przy punktach kotwienia, a czasem nawet uszkodzenia ram paneli. To właśnie dlatego nie traktuję stelaża jako dodatku do instalacji, tylko jako jej część krytyczną.
Najkrócej mówiąc: dobra konstrukcja nie ma się wyróżniać, tylko działać bezgłośnie przez lata. Skoro to jasne, trzeba przejść do najważniejszej decyzji, czyli wyboru systemu pod konkretny dach albo grunt.
Jak dobrać system do dachu płaskiego, skośnego albo gruntu
Tu nie ma jednego uniwersalnego rozwiązania. Inaczej projektuje się montaż na dachówce, inaczej na blasze trapezowej, inaczej na papie, a jeszcze inaczej na działce z twardym albo piaszczystym gruntem. Właśnie dlatego przy doborze systemu patrzę najpierw na podłoże, a dopiero potem na samą moc instalacji.
| Miejsce montażu | Najczęstszy system | Co działa najlepiej | Na co uważać |
|---|---|---|---|
| Dach skośny | Haki dachowe, szyny aluminiowe, klemy | Prosty montaż, mała masa własna, dobra kontrola nad szczelnością przy poprawnym detalu | Rodzaj pokrycia, rozstaw krokwi, poprawne uszczelnienie i dobór punktów mocowania |
| Dach płaski | System balastowy, mocowanie mechaniczne lub układ mieszany | Łatwe ustawienie kąta nachylenia i orientacji, często bez ingerencji w pokrycie | Obciążenie dachu, siła wiatru, odstępy między rzędami i zacienienie własne |

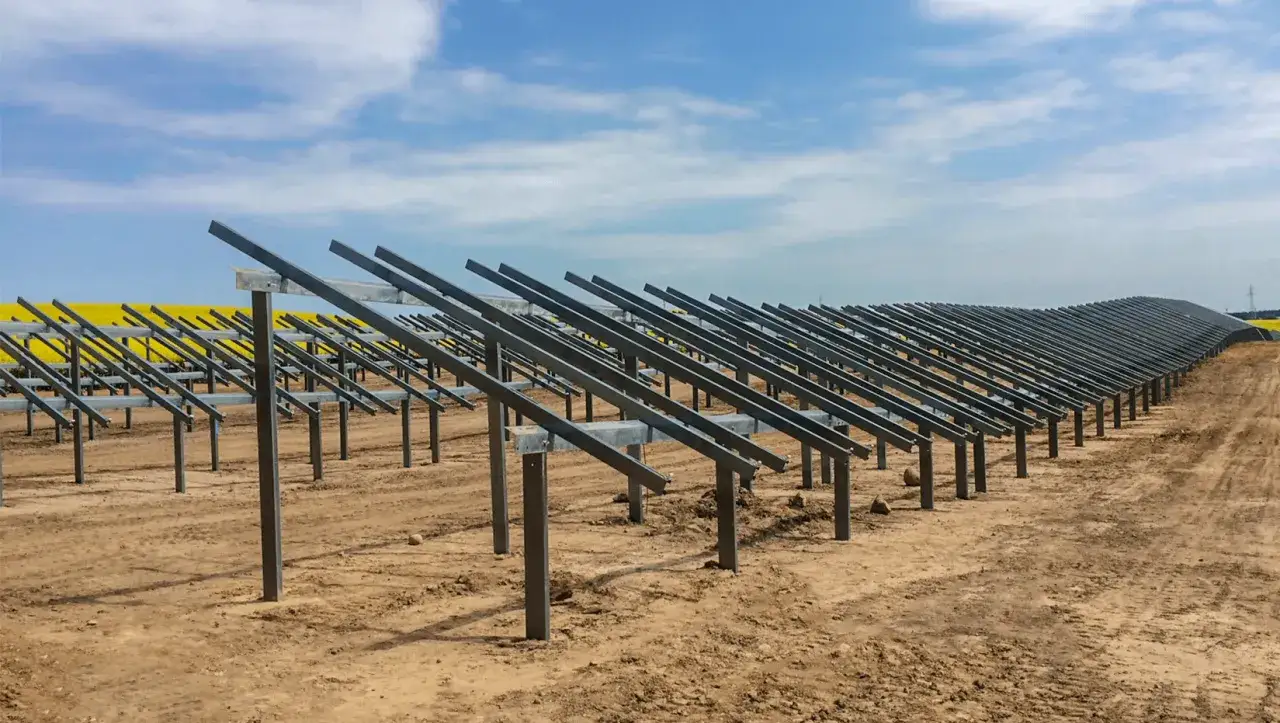

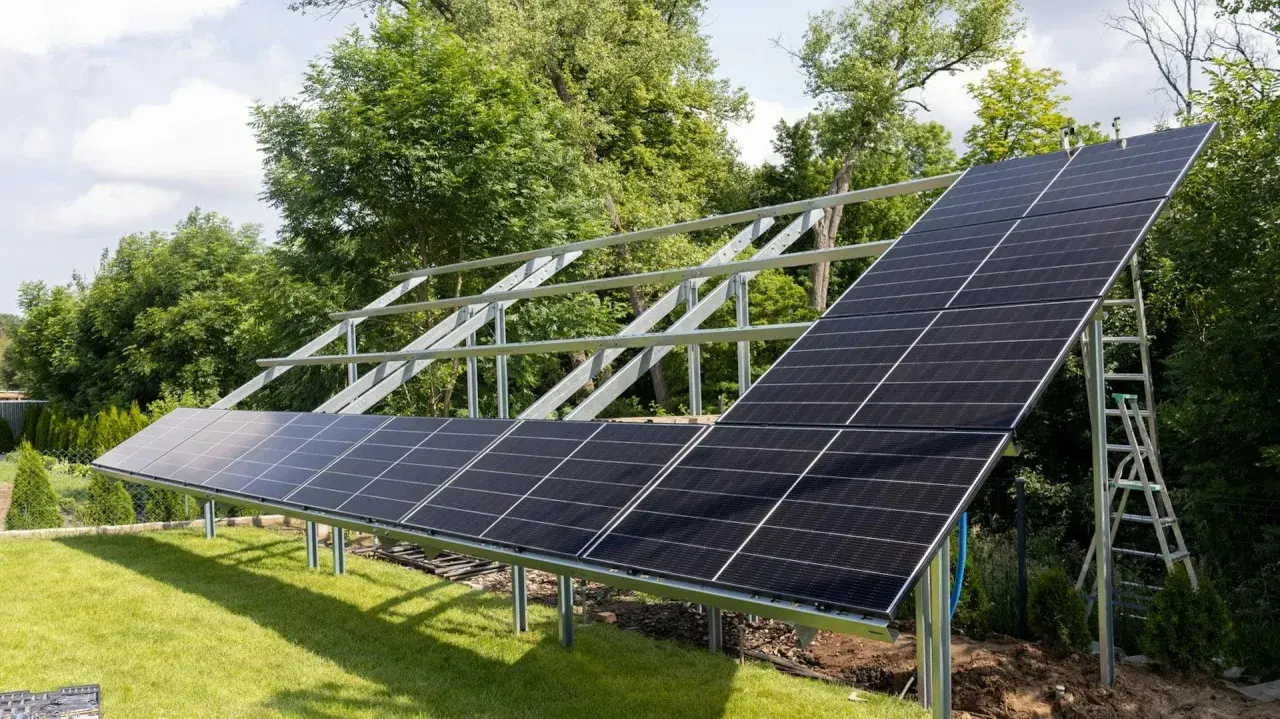

| Grunt | Stelaż na palach wbijanych, wkręcanych albo na fundamentach | Najlepszy dostęp serwisowy, swoboda ustawienia kąta i kierunku | Warunki geotechniczne, korozja, odwodnienie, koszenie i zabezpieczenie terenu |
Na dachach płaskich często spotykam układ wschód-zachód, bo pozwala lepiej wykorzystać powierzchnię i obniżyć profil całej instalacji. To ma sens zwłaszcza tam, gdzie ważna jest liczba modułów na ograniczonym dachu. Z kolei na gruncie warto pamiętać, że prosty dostęp do konstrukcji ułatwia serwis, ale wymaga porządnego rozpoznania podłoża i często mocniejszego systemu nośnego.
Wniosek jest prosty: nie ma najlepszego stelaża w oderwaniu od miejsca montażu. Jest tylko stelaż dobrze dopasowany do warunków. A kiedy miejsce jest już wybrane, równie ważny staje się materiał i jakość drobnych elementów, które z pozoru wyglądają niepozornie.
Z czego powinna być wykonana dobra konstrukcja
Najczęściej spotykam dziś systemy oparte na aluminium i stali nierdzewnej. To połączenie daje rozsądny balans między wagą, sztywnością i odpornością na korozję. Aluminium sprawdza się świetnie w profilach i szynach, bo jest lekkie i łatwe w obróbce. Stal nierdzewna lepiej znosi miejsca narażone na wilgoć, a przy odpowiednim gatunku daje bardzo dobrą trwałość połączeń.
Warto znać kilka pojęć, bo one naprawdę mają znaczenie:
- Stal A2 to popularny rodzaj stali nierdzewnej używany w wielu elementach montażowych, dobry do typowych warunków atmosferycznych.
- Stal A4 ma wyższą odporność korozyjną i lepiej sprawdza się tam, gdzie środowisko jest bardziej wymagające, na przykład przy większej wilgoci albo agresywniejszym otoczeniu.
- Ocynk ogniowy to powłoka zabezpieczająca stal przed korozją, często stosowana w cięższych konstrukcjach gruntowych.
- Moment dokręcania oznacza siłę, z jaką należy dokręcić śrubę; za mały grozi luzowaniem, a za duży może uszkodzić element.
Nie mniej ważne są detale: klemy końcowe i środkowe, łączniki szyn, stopki, podkładki, uchwyty kablowe oraz elementy uziemienia. Właśnie na takich drobiazgach wychodzi jakość systemu. Jeśli producent oszczędził na śrubach, powłokach albo spasowaniu elementów, problem może pojawić się szybciej niż na samej profili aluminiowej. I tu dochodzimy do montażu, bo nawet dobry materiał można zepsuć złym wykonaniem.
Jak przebiega montaż bezpieczny i trwały
Przy standardowej instalacji domowej montaż zwykle zajmuje 1-2 dni, a w bardziej złożonych przypadkach, na przykład na dachu płaskim albo przy konstrukcji gruntowej, całość potrafi potrwać dłużej. Sama kolejność prac ma duże znaczenie, bo montaż PV nie polega na „przykręceniu kilku profili”, tylko na poprawnym przeniesieniu obciążeń i zabezpieczeniu wszystkich przejść.
- Najpierw robi się oględziny dachu albo działki i sprawdza warunki nośne.
- Następnie wyznacza się punkty kotwienia, rozstaw podpór i sposób prowadzenia kabli.
- Potem montuje się bazę konstrukcji, czyli haki, stopy, pale, balast albo fundamenty.
- Dopiero później pojawiają się szyny, profile i moduły fotowoltaiczne.
- Na końcu wykonuje się połączenia elektryczne, uziemienie, kontrolę dokręcenia i odbiór całości.
Ja zwracam szczególną uwagę na trzy rzeczy: szczelność pokrycia, wentylację pod modułami i prowadzenie przewodów. Przewody nie powinny wisieć luzem ani ocierać się o ostre krawędzie. Na dachu płaskim liczy się też zachowanie odpowiednich odstępów między rzędami, żeby panele nie zacieniały się nawzajem. Z kolei przy gruncie nie wolno zapominać o sprawdzeniu instalacji podziemnych przed wbiciem lub wkręceniem pali.
Jeśli montaż jest wykonany porządnie, instalacja nie tylko działa bezpiecznie, ale też łatwiej ją serwisować. A skoro mówimy o praktyce, czas przejść do pieniędzy, bo tu różnice bywają naprawdę odczuwalne.
Ile kosztuje konstrukcja i od czego zależy wycena
W prostych instalacjach dachowych same elementy montażowe często mieszczą się orientacyjnie w przedziale 200-400 zł/kWp. To dobra baza do porównywania ofert, ale trzeba pamiętać, że cena rośnie wraz ze stopniem skomplikowania projektu. W przypadku dachu płaskiego lub gruntu koszt całego systemu wsporczego i przygotowania podłoża bywa wyższy nawet o 25-35% względem prostego montażu dachowego.
Przekładając to na domową instalację o mocy 6 kWp, sam stelaż może więc kosztować mniej więcej od 1200 do 2400 zł w prostszym wariancie, a przy bardziej wymagającym układzie kwota rośnie zauważalnie. To nadal tylko część budżetu całej fotowoltaiki, ale część, na której oszczędza się często najgorzej.
| Czynnik | Wpływ na cenę | Dlaczego to podbija koszt |
|---|---|---|
| Rodzaj podłoża | Duży | Dach skośny zwykle wymaga mniej materiału i robocizny niż dach płaski albo grunt |
| Obciążenie wiatrem i śniegiem | Duży | W mocniejszych strefach potrzeba więcej punktów podparcia, balastu lub kotwienia |
| Wysokość i dostęp do montażu | Średni | Trudniejszy dostęp wydłuża pracę i zwiększa ryzyko logistyczne |
| Rodzaj materiału | Średni | Lepsze powłoki, grubsze profile i stal nierdzewna podnoszą trwałość, ale i cenę |
| Projekt i obliczenia | Średni | Przy nietypowych dachach albo większych obiektach potrzebna jest dokładniejsza analiza nośności |
W praktyce najbardziej opłaca się nie najtańsza oferta, tylko taka, która dobrze łączy materiał, projekt i sposób montażu. Bo poprawianie źle dobranej konstrukcji prawie zawsze kosztuje więcej niż uczciwa dopłata na starcie. A skoro o kosztach i poprawkach mowa, dobrze jest znać typowe błędy, które widuję najczęściej.
Najczęstsze błędy, które widzę przy montażu
Większość problemów nie bierze się z „wadliwej fotowoltaiki”, tylko z niedopasowanej albo źle zamontowanej konstrukcji. Najczęściej powtarzają się te same potknięcia, a każde z nich ma konkretny skutek.
| Błąd | Skutek | Jak tego uniknąć |
|---|---|---|
| Niedoszacowanie wiatru i śniegu | Luzowanie mocowań, ugięcia, a w skrajnym przypadku uszkodzenie modułów | Dobierać system do lokalnej strefy obciążeń, a nie tylko do mocy instalacji |
| Zły dobór do pokrycia dachu | Utrata szczelności albo konieczność przeróbek | Stosować dedykowane uchwyty do dachówki, blachy trapezowej, rąbka czy papy |
| Za mały odstęp wentylacyjny | Wyższa temperatura modułów i niższy uzysk energii | Zapewnić przewidzianą przestrzeń pod panelami i nie zagęszczać rzędów bez potrzeby |
| Mieszanie przypadkowych elementów od różnych systemów | Słabsza nośność i problemy z gwarancją | Trzymać się jednego, kompatybilnego rozwiązania albo sprawdzonej dokumentacji producenta |
| Przekręcenie albo niedokręcenie śrub | Uszkodzenie profili lub samoczynne luzowanie po czasie | Pracować z odpowiednim momentem dokręcania i kontrolą połączeń |
| Brak porządnego prowadzenia kabli | Przetarcia, bałagan serwisowy i niepotrzebne ryzyko awarii | Używać uchwytów kablowych i unikać ostrych krawędzi oraz zwisających pętli |
Na dachach płaskich szczególnie groźne jest zbyt ciasne rozstawienie rzędów. Panele potrafią wtedy zacieniać się nawzajem, a inwestor po czasie widzi spadek produkcji, którego nie tłumaczy sam falownik ani pogoda. Tego typu błędy są o tyle kłopotliwe, że zwykle wychodzą dopiero po uruchomieniu instalacji. Dlatego przed odbiorem zawsze sprawdzam jeszcze kilka rzeczy, które zamykają temat porządnie.
Co sprawdzam przed odbiorem, żeby instalacja nie wróciła jako reklamacja
Na końcu liczy się nie to, czy instalacja wygląda równo na zdjęciu, ale czy po pierwszym deszczu, wichurze i kilku cyklach grzania wszystko nadal trzyma parametry. Przed odbiorem zwracam uwagę na zgodność wykonania z projektem, poprawność punktów mocowania, stan pokrycia i jakość uporządkowania przewodów. To są detale, które później decydują o tym, czy system będzie pracował spokojnie przez lata.
- czy konstrukcja ma właściwy rozstaw podpór i zgodne z projektem punkty kotwienia,
- czy nie doszło do naruszenia szczelności dachu,
- czy przewody są zabezpieczone przed przetarciem i promieniowaniem UV,
- czy wszystkie śruby i zaciski zostały dokręcone zgodnie z zaleceniami,
- czy system nie ogranicza wentylacji modułów,
- czy dokumentacja montażowa i zdjęciowa pozwoli później łatwo wrócić do wykonanych prac.
Jeśli miałbym wskazać jedną rzecz, która najczęściej robi największą różnicę, powiedziałbym tak: nie kupuj konstrukcji „do mocy instalacji”, tylko do konkretnego dachu, gruntu i obciążeń w Twojej lokalizacji. W fotowoltaice montażowej to właśnie dobór nośnika decyduje o tym, czy system będzie po prostu działał, czy będzie działał dobrze i bez niespodzianek przez długi czas.
