Mostkowanie kabli - Kiedy jest OK, a kiedy to ryzyko?

Mostkowanie w instalacji elektrycznej oznacza połączenie dwóch punktów obwodu krótkim odcinkiem przewodzącym, ale w domu znaczenie tego rozwiązania zależy od miejsca i celu. To właśnie dlatego pytanie o mostkowanie kabli co to znaczy zwykle prowadzi nie do jednej definicji, tylko do kilku różnych zastosowań, od poprawnej zworki w osprzęcie po ryzykowną prowizorkę. W tym tekście wyjaśniam różnice, pokazuję typowe sytuacje z instalacji domowych i wskazuję, kiedy mostek jest technicznie sensowny, a kiedy lepiej go nie robić.

Co naprawdę oznacza mostkowanie kabli

W praktyce mostkowanie to krótkie połączenie między dwoma zaciskami albo przewodami, które pozwala przenieść ten sam potencjał dalej, zasilić kolejny punkt albo połączyć elementy przewidziane przez projekt. Ja rozróżniam to od zwykłego „sklejenia” przewodów, bo mostek ma sens tylko wtedy, gdy wynika z układu instalacji, a nie z chęci szybkiego obejścia problemu.

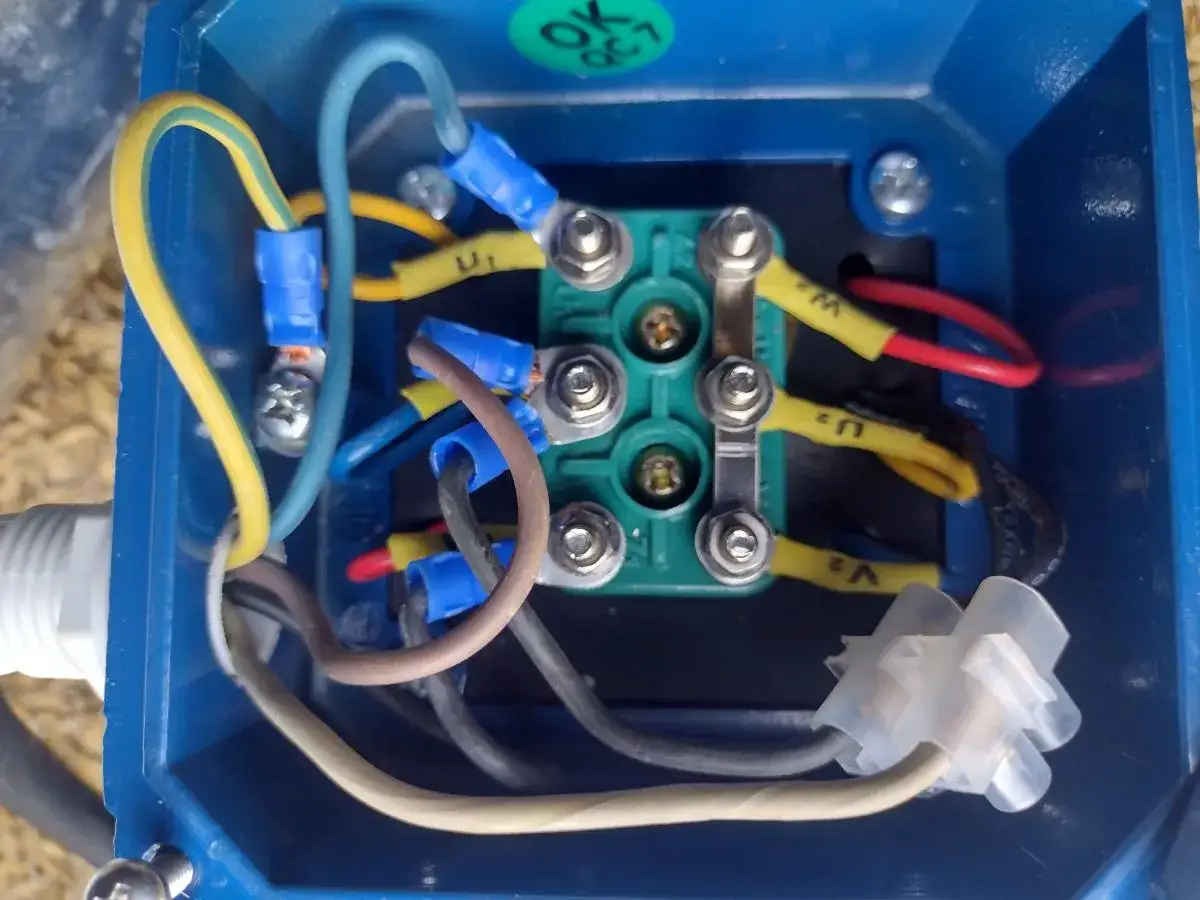

W domowych instalacjach taki element najczęściej spotyka się w puszkach łączeniowych, na listwach zaciskowych, w rozdzielnicach albo w osprzęcie, który przewidziano do rozdzielenia jednego zasilania na kilka torów. Producenci osprzętu, tacy jak WAGO i Phoenix Contact, rozróżniają mostki i zworki od zwykłego przewodu właśnie dlatego, że liczy się nie tylko połączenie, ale też prąd znamionowy, przekrój i sposób montażu.

W skrócie: mostek techniczny porządkuje obwód, a nie zastępuje projektu instalacji. I ta różnica prowadzi wprost do pytania, gdzie takie rozwiązanie jest normalne, a gdzie zaczyna być sygnałem ostrzegawczym.

Gdzie mostek jest poprawnym rozwiązaniem, a gdzie już ryzykiem

Mostkowanie ma sens wtedy, gdy łączy punkty o tym samym przeznaczeniu i robi się je osprzętem przewidzianym do takiej pracy. Problem pojawia się wtedy, gdy mostek zaczyna zastępować osobny przewód, zabezpieczenie albo element ochronny. To już nie jest praktyczne połączenie, tylko skrót, który może działać do pierwszego przeciążenia albo uszkodzenia styku.

W katalogach osprzętu widać to bardzo wyraźnie: są gotowe mostki, zworki i bloki PE/N, czyli elementy zaprojektowane do konkretnej funkcji, a nie improwizacji. To dobry punkt odniesienia, bo pokazuje, że w elektryce sam fakt „połączenia” nie wystarcza. Liczy się też to, czy połączenie zostało przewidziane dla danego obciążenia i układu.

Jeżeli po tej tabeli nadal nie wiesz, czy patrzysz na normalny mostek, czy na prowizorkę, zwróć uwagę nie na sam wygląd przewodu, tylko na jego funkcję w całym obwodzie.

Jak odróżnić mostek techniczny od prowizorki

Najprostsza zasada, jakiej się trzymam, jest taka: jeśli połączenie wynika ze schematu albo z osprzętu przeznaczonego do tego zadania, to mówimy o mostku technicznym. Jeśli ktoś skręcił żyły, zabezpieczył je taśmą i liczy, że instalacja „jakoś pojedzie”, to nie jest już rozsądne mostkowanie, tylko obejście problemu.

• Miejsce - puszka, listwa zaciskowa albo rozdzielnica sugerują rozwiązanie systemowe; przypadkowy odcinek kabla już nie.
• Funkcja - mostek ma zwykle rozdzielać to samo zasilanie lub ten sam potencjał, a nie zmieniać rolę przewodów.
• Osprzęt - jeśli producent przewidział mostki, zworki albo złącza przelotowe, to znaczy, że projekt uwzględnia takie połączenie.
• Oznaczenia - kolory pomagają, ale nie zastępują pomiaru; PE to przewód ochronny, N to neutralny, L to fazowy.
• Stabilność połączenia - solidny mostek nie powinien się luzować, grzać ani wymagać ciągłego „dokręcania”.

Najwięcej błędów widuję tam, gdzie ktoś zakłada, że skoro dwa przewody stykają się elektrycznie, to znaczy, że wszystko jest w porządku. Nie jest. W instalacji domowej liczy się również obciążenie, jakość styku i to, czy dane połączenie wytrzyma pracę przez lata, a nie tylko przez jedną próbę uruchomienia.

To prowadzi do kolejnego, praktycznego pytania: jakie błędy przy mostkowaniu pojawiają się najczęściej i dlaczego właśnie one są problemem.

Najczęstsze błędy przy mostkowaniu w instalacjach domowych

W domowych przeróbkach powtarza się kilka schematów. Pierwszy to zbyt mały przekrój przewodu mostkującego. Drugi to łączenie żył bez odpowiedniej złączki, co daje luźny styk i punktowe grzanie. Trzeci, najgroźniejszy, to próba obejścia elementu, który pełni funkcję ochronną lub zabezpieczającą.

Warto też pamiętać, że producenci osprzętu nie podają przekrojów dla zabawy. W praktyce spotyka się złączki pracujące w zakresie od 0,14 do 4 mm², a w większych rozwiązaniach także do 6 mm². To dobry sygnał, że przekrój i sposób połączenia są parametrami technicznymi, a nie detalem estetycznym.

• Mostek z przypadkowego przewodu - może wejść pod śrubę, ale nie musi wytrzymać obciążenia.
• Skręcone żyły bez złączki - wyglądają „prosto”, lecz często kończą się luzem i iskrzeniem.
• Ominięcie zabezpieczenia - bezpiecznik albo wyłącznik nie są przeszkodą do usunięcia, tylko częścią ochrony.
• Mostkowanie różnych funkcji - PE, N i L nie są zamienne, nawet jeśli na pierwszy rzut oka coś „działa”.
• Brak pomiaru po przeróbce - instalacja może działać poprawnie i jednocześnie pozostawać niebezpieczna.

Jeśli połączenie ma pracować pod większym prądem albo w rozdzielnicy, dobiera się osprzęt o odpowiednich parametrach, a nie pierwszy lepszy odcinek przewodu. I właśnie dlatego, zanim ktoś zacznie coś mostkować, lepiej sprawdzić, czy nie da się wykonać tego inaczej.

Jak podejść do przeróbki, gdy mostek wydaje się konieczny

Ja zaczynam od prostego pytania: czy mostek jest naprawdę potrzebny, czy tylko wygodny. W domowej instalacji często da się zrobić to lepiej - dołożyć właściwy przewód, zastosować złączkę przelotową albo zmienić sposób zasilenia punktu. Mostek traktuję jako narzędzie, nie cel sam w sobie.

1. Odłącz zasilanie i potwierdź brak napięcia pomiarem.
2. Ustal, z jakim układem masz do czynienia: dwuprzewodowym, trójprzewodowym albo mieszanym po wcześniejszych przeróbkach.
3. Sprawdź, czy osprzęt w ogóle przewiduje mostek lub zworkę dla danego zastosowania.
4. Dobierz przekrój i parametry połączenia do obciążenia obwodu, a nie tylko do miejsca montażu.
5. Po wykonaniu przeróbki zrób pomiar i test działania całego obwodu.

W starszych instalacjach największym ograniczeniem bywa nie sam brak miejsca na mostek, ale cały układ obwodu. Jeśli pojawia się temat PEN, starego zerowania, częstych zaników styku albo grzania w puszce, zwykle rozsądniej jest zaplanować modernizację fragmentu instalacji niż poprawiać jeden punkt po drugim. To zazwyczaj lepsze rozwiązanie niż kolejne prowizorki, które tylko odkładają problem w czasie.

Takie podejście domyka najważniejszą rzecz: mostek ma porządkować instalację, a nie maskować jej braki. Z tego zostaje już tylko krótka, praktyczna rekomendacja na koniec.

Co zapamiętać, zanim ruszysz z przewodami

Mostkowanie samo w sobie nie jest ani dobre, ani złe. Ocenia się je po celu, miejscu i osprzęcie. W puszce łączeniowej albo na listwie zaciskowej bywa normalną techniką, ale jako zamiennik przewodu ochronnego, zabezpieczenia czy brakującego projektu - już nie.

• Jeśli mostek dotyczy ochrony albo zabezpieczenia, nie zakładaj poprawności na oko.
• Jeśli osprzęt nie ma jasnych parametrów prądowych i przekrojowych, nie traktuj go jak dowolnego łącza.
• Jeśli instalacja jest stara, dwuprzewodowa albo po kilku przeróbkach, problem zwykle jest szerszy niż jeden punkt połączenia.

Dla mnie najbezpieczniejsza zasada brzmi prosto: mostek ma być elementem instalacji, a nie sposobem na ukrycie jej niedoskonałości. Jeśli po krótkiej analizie nadal nie wiesz, czy masz do czynienia z poprawnym połączeniem, czy z prowizorką, lepiej zatrzymać się na tym etapie i wezwać elektryka niż później szukać przyczyny grzania, wybijania zabezpieczeń albo uszkodzonego osprzętu.
