Norma PN-EN 60617 porządkuje język schematów elektrycznych: określa, jak zapisywać symbole graficzne, żeby dokumentacja była czytelna dla projektanta, wykonawcy, serwisu i osoby odbierającej instalację. W praktyce chodzi nie o teorię, tylko o to, by każdy element układu dało się odczytać bez zgadywania. Najwięcej nieporozumień nie wynika z samego symbolu, ale z tego, czy użyto aktualnej wersji normy i czy dokumentacja jest spójna formalnie.
Najważniejsze fakty o normie, które trzeba znać przed projektem i odbiorem
- To standard symboli graficznych używanych w schematach elektrotechnicznych i instalacyjnych.
- W praktyce liczy się nie tylko sam symbol, ale też status konkretnej części i źródło, z którego korzystasz.
- W Polsce stosowanie Polskich Norm jest co do zasady dobrowolne, ale mogą stać się wymaganiem w projekcie, umowie lub specyfikacji.
- Starsze części serii są wycofywane, a oficjalnym punktem odniesienia dla symboli jest dziś baza IEC.
- Najczęstszy błąd to mieszanie starych i nowych oznaczeń bez legendy i bez sprawdzenia wersji.
Czym jest PN-EN 60617 i co naprawdę reguluje
Dla mnie to przede wszystkim slownik graficzny dla elektryki, a nie przepis wykonawczy. Ta norma nie mówi, jak zbudować instalację od zera, tylko jak ją narysować, żeby znaczenie układu było jednoznaczne. Dzięki temu łącznik, przekaźnik, bezpiecznik czy punkt świetlny nie są opisane „po swojemu”, tylko według wspólnego standardu.
Warto też rozumieć, że dzisiaj nie pracuje się już wyłącznie na starych arkuszach PDF. Oficjalnym punktem odniesienia jest baza IEC 60617, która obejmuje około 1900 symboli i jest utrzymywana jako aktualizowany zasób do schematów elektrotechnicznych. W katalogu PKN dobrze widać ten kierunek na przykładzie części PN-EN 60617-11:2004, oznaczonej jako wycofana; obejmowała 189 symboli i pokazuje, że przy tej serii trzeba patrzeć na status konkretnego wydania, a nie tylko na sam numer normy.
To ważne, bo jeśli projekt, instrukcja albo dokumentacja powykonawcza odwołuje się do symboli, liczy się ich znaczenie oraz aktualność źródła. Skoro sam standard jest przede wszystkim narzędziem porządkującym zapis, warto zobaczyć, jakie obszary obejmuje w praktyce.
Jakie symbole obejmuje i gdzie się z nią pracuje
Zakres tej normy jest szerszy, niż wiele osób zakłada na początku. Obejmuje nie tylko podstawowe znaki na schematach, ale też symbole dla instalacji budynkowych, układów topograficznych, elementów sterowania, aparatury pomiarowej i części układów telekomunikacyjnych. To właśnie dlatego przydaje się zarówno w projekcie rozdzielnicy, jak i w planie instalacji w budynku czy dokumentacji automatyki.

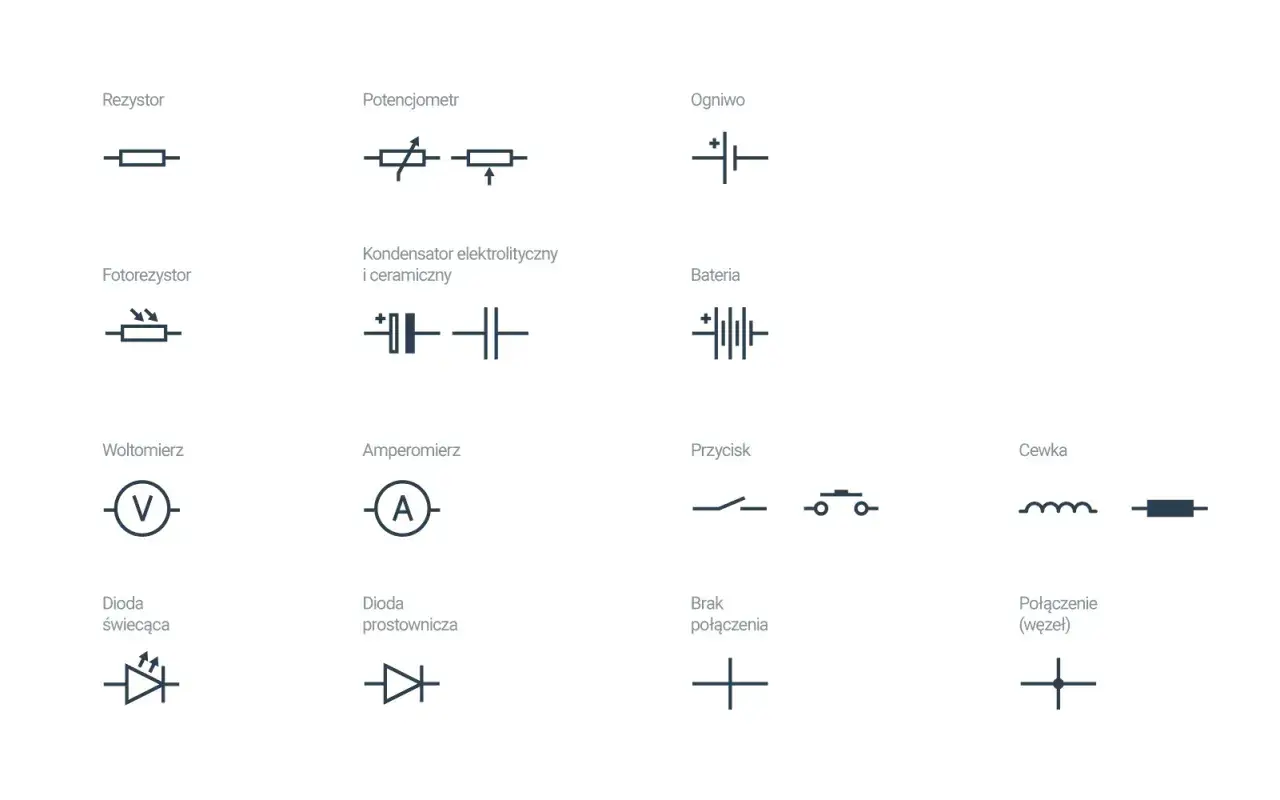

| Obszar | Co obejmuje | Dlaczego to ma znaczenie |
|---|---|---|
| Przewody i połączenia | linie, złącza, punkty wspólne, rozgałęzienia | Bez tego schemat traci czytelność już na poziomie podstawowym |
| Elementy bierne i półprzewodniki | rezystory, kondensatory, cewki, diody, tranzystory | Pozwala odczytać funkcję elementu bez patrzenia na jego wygląd |
| Aparatura łączeniowa i zabezpieczeniowa | łączniki, wyłączniki, bezpieczniki, styczniki | To kluczowe w schematach rozdzielnic i układów sterowania |
| Pomiary i sygnalizacja | mierniki, lampki, liczniki, wskaźniki | Pomaga przy odbiorze, uruchomieniu i późniejszym serwisie |
| Instalacje budynkowe i topograficzne | punkty świetlne, gniazda, trasy instalacyjne, plany obiektów | Ułatwia współpracę z architektem i wykonawcą na budowie |
| Układy logiczne i automatyka | elementy funkcjonalne, zależności, sterowanie | Przydaje się tam, gdzie elektryka łączy się z automatyką |
W praktyce najważniejsze jest to, że symbol ma opisywać funkcję, a nie „ładny rysunek urządzenia”. Gdy ten warunek jest spełniony, dokumentacja jest krótsza, czytelniejsza i mniej podatna na błędną interpretację. Skoro już wiadomo, co obejmuje standard, trzeba jeszcze ustalić jego status formalny w Polsce.
Czy stosowanie normy jest obowiązkowe w Polsce
Tu najczęściej pojawia się nieporozumienie. PKN przypomina, że stosowanie Polskich Norm jest dobrowolne, a od 1 stycznia 2003 r. nie są one obowiązkowe z mocy samego faktu istnienia normy. To oznacza, że sama norma nie jest ustawą ani rozporządzeniem.
Jednocześnie dobrowolność nie znaczy, że można ją ignorować bez konsekwencji. Jeżeli norma zostanie wskazana w projekcie, specyfikacji technicznej, umowie albo w wymaganiach inwestora, staje się praktycznie wymagana w ramach danego zadania. Tak samo działa wewnętrzny standard firmy projektowej: formalnie dobrowolny na poziomie państwa, ale wiążący w konkretnym procesie.
| Sytuacja | Co to oznacza w praktyce | Ryzyko, jeśli to zignorujesz |
|---|---|---|
| Brak odwołania do normy | Można korzystać z niej jako dobrej praktyki, ale nie wynika z tego obowiązek kontraktowy | Niższa spójność dokumentacji i większe pole do interpretacji |
| Norma wskazana w projekcie lub SIWZ | Staje się wymaganiem dla opracowania i odbioru dokumentacji | Poprawki, opóźnienia albo odrzucenie dokumentów |
| Norma przywołana w przepisie | Sam odsyłacz nie zmienia dobrowolnego statusu PN | Błędne założenie, że każdy zapis automatycznie jest obowiązkowy |
| Wewnętrzny standard biura lub wykonawcy | Obowiązuje w zespole, jeśli został przyjęty jako reguła pracy | Chaos między projektami i niejednolite schematy |
Właśnie dlatego przy tej normie nie patrzę wyłącznie na technikę rysunku. Najpierw sprawdzam, jaki jest kontekst formalny dokumentacji, bo od tego zależy, czy stosowanie symboli jest tylko rozsądną praktyką, czy już twardym wymaganiem. To prowadzi prosto do pytania, jak z niej korzystać bez zbędnych poprawek.
Jak korzystać z niej w projekcie i dokumentacji odbiorowej
Jeżeli mam przygotować dokumentację, zaczynam od kilku prostych kroków. To oszczędza późniejszych korekt, zwłaszcza wtedy, gdy rysunek ma trafić do inwestora, inspektora nadzoru albo do ekipy wykonawczej, która nie uczestniczyła w procesie projektowym.
- Sprawdzam status konkretnej części normy, a nie tylko ogólny numer serii.
- Używam jednej biblioteki symboli w całym pakiecie dokumentów, zamiast mieszać różne źródła.
- Dodaję legendę, jeśli dokument ma być czytany przez osoby spoza mojego zespołu.
- Rozdzielam schemat ideowy, wykonawczy i topograficzny, bo każdy z nich pełni inną rolę.
- Na końcu porównuję opis aparatury, numerację obwodów i symbole z rysunku, żeby nic nie rozjechało się w szczegółach.
Największy błąd początkujących polega na tym, że traktują symbole jak dekorację, a nie jak część systemu opisu. Tymczasem dobry schemat ma prowadzić czytelnika za rękę: od źródła zasilania, przez zabezpieczenia, aż po odbiorniki i elementy sterowania. Gdy to działa, odbiór jest szybszy, a pytań jest mniej.
Jeśli dokumentacja dotyczy modernizacji, dokładam jeszcze jedną zasadę: nie wprowadzam po cichu nowych symboli do starego pakietu bez wyjaśnienia. Lepiej dopisać krótką notę niż zostawić odbiorcę z wątpliwością, czy zmieniła się tylko grafika, czy również znaczenie elementu.
Skoro wiadomo już, jak pracować z normą, warto zobaczyć, jakie błędy najczęściej powodują poprawki albo zbędne spory na etapie uzgodnień.
Najczęstsze błędy, które powodują poprawki albo spory
Przy schematach elektrycznych powtarza się kilka problemów. Część z nich wygląda niewinnie, ale później kosztuje czas, bo ktoś musi dopytywać, prostować lub poprawiać cały pakiet dokumentów.
| Błąd | Dlaczego szkodzi | Jak to naprawić |
|---|---|---|
| Używanie starej biblioteki symboli | Dokumentacja może odwoływać się do wycofanych oznaczeń | Aktualizować źródło symboli przed rozpoczęciem pracy |
| Mieszanie kilku wersji jednego symbolu | Odbiorca nie wie, czy różnica jest przypadkowa, czy znacząca | Ujednolicić konwencję w całym opracowaniu |
| Brak legendy lub opisu skrótów | Osoba spoza zespołu nie odczyta rysunku bez dodatkowych pytań | Dodać legendę, nawet jeśli wydaje się oczywista autorowi |
| Kopiowanie symboli z internetu bez sprawdzenia statusu | W dokumentacji lądują znaki niezgodne z aktualnym źródłem | Weryfikować pochodzenie i wersję przed użyciem |
| Rozjazd między schematem a opisem technicznym | Powstają pytania o zgodność całego pakietu dokumentów | Sprawdzać rysunki i opisy razem, a nie osobno |
Najbardziej kosztowny nie jest wcale sam błąd rysunkowy, tylko brak spójności. Jeden niepasujący symbol potrafi wywołać dłuższą dyskusję niż pół strony dobrego opisu. Dlatego przed oddaniem dokumentacji zawsze robię jeszcze jeden, prosty przegląd końcowy.
Co sprawdzam przed oddaniem schematu, żeby dokumentacja przeszła bez cofania
Na końcu nie szukam już „ładniejszego” rysunku, tylko zgodności i czytelności. To właśnie ten etap najczęściej decyduje o tym, czy dokumentacja przejdzie bez uwag, czy wróci z listą poprawek.
- czy każda część schematu korzysta z tej samej konwencji symboli;
- czy legenda jest kompletna i zrozumiała dla osoby spoza zespołu;
- czy numeracja obwodów, aparatów i zacisków zgadza się z opisem technicznym;
- czy w rysunkach nie zostały stare symbole z wycofanych części bez komentarza;
- czy dokument ma wersję, datę i jasne oznaczenie zakresu opracowania;
- czy odbiorca może odczytać schemat bez zgadywania, co autor miał na myśli.
Jeżeli te punkty są domknięte, standard przestaje być biurokracją, a staje się realnym narzędziem porządkowania dokumentacji. Tak właśnie traktuję tę normę w praktyce: nie jako ozdobę schematu, tylko jako zabezpieczenie przed nieporozumieniami, poprawkami i niepotrzebnym stresem przy odbiorze.
