W domu fotowoltaika działa dobrze tylko wtedy, gdy panele, falownik, zabezpieczenia i rozdzielnica tworzą jeden spójny układ. Najprostszy schemat podłączenia fotowoltaiki do instalacji domowej zależy od tego, czy system ma tylko oddawać energię do sieci, czy też współpracować z magazynem energii, ale zasada pozostaje ta sama: najpierw bezpieczeństwo, potem wydajność, a dopiero na końcu estetyka montażu. Poniżej rozpisuję to praktycznie, bez zbędnych skrótów myślowych.
Najkrócej liczą się układ, zabezpieczenia i formalności
- W typowym domu stosuje się układ on-grid: panele produkują prąd stały, falownik zamienia go na prąd zmienny, a energia trafia do rozdzielnicy i dalej do sieci.
- Po stronie DC ważne są stringi, rozłącznik DC, ochrona przepięciowa i poprawny dobór przewodów.
- Przy instalacjach powyżej 6,5 kW dochodzą obowiązki związane z ochroną przeciwpożarową i zawiadomieniem PSP.
- Jeśli moc mikroinstalacji nie przekracza mocy przyłączeniowej obiektu, zwykle wystarcza zgłoszenie do operatora; operator przyłącza instalację w terminie 30 dni od zgłoszenia.
- Najwięcej problemów powodują błędy w doborze falownika, złe prowadzenie kabli, brak ochrony przepięciowej i oszczędzanie na osprzęcie.
Jak wygląda najczęstszy układ połączeń w domu

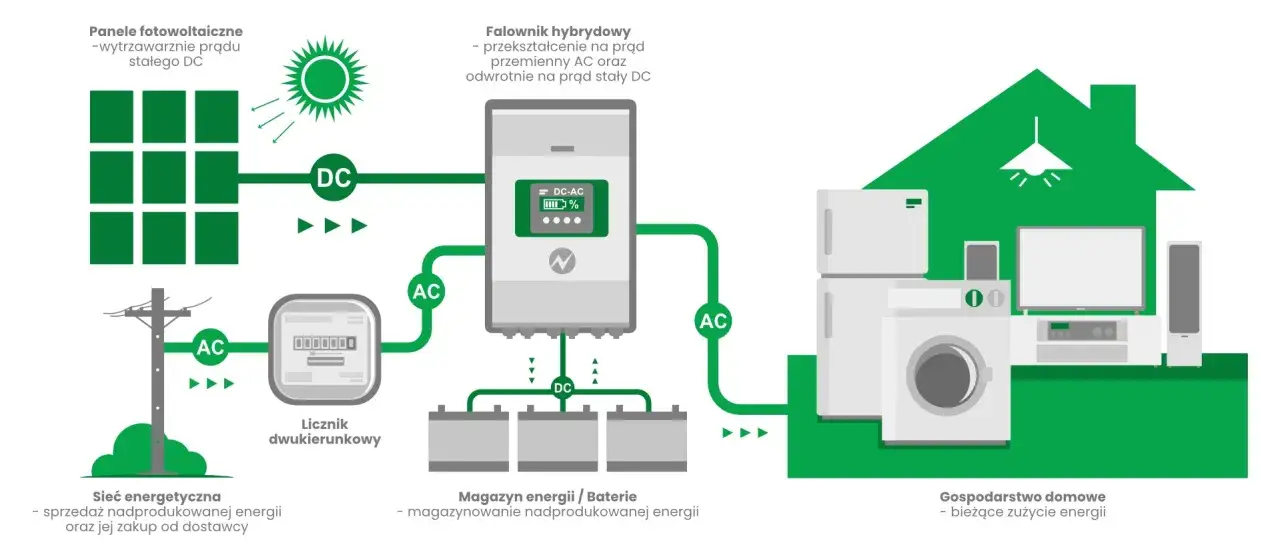

Ja patrzę na instalację PV jak na łańcuch, w którym każdy element ma swoje miejsce. W praktyce wygląda to tak: moduły fotowoltaiczne są łączone w stringi, z nich energia płynie po stronie DC do falownika, a potem po stronie AC trafia do rozdzielnicy budynku, licznika dwukierunkowego i sieci. To właśnie ten układ odpowiada za to, że dom zużywa najpierw własną energię, a dopiero nadwyżkę oddaje do operatora.
Najprościej rozbić to na kilka punktów:
| Element | Co robi | Na co zwrócić uwagę |
|---|---|---|
| Moduły PV | Wytwarzają prąd stały pod wpływem światła | Liczy się orientacja, zacienienie i jakość mocowań |
| Stringi DC | Łączą moduły szeregowo, żeby uzyskać odpowiednie napięcie | Nie wolno dobierać ich „na oko”, bo zakres pracy falownika ma znaczenie |
| Rozłącznik i zabezpieczenia DC | Pozwalają bezpiecznie odciąć część stałoprądową | To kluczowe przy serwisie i sytuacjach awaryjnych |
| Falownik | Zamienia DC na AC i synchronizuje pracę z siecią | Musi pasować do mocy instalacji i wymagań operatora |
| Zabezpieczenia AC | Chronią obwód po stronie zmiennej | Dobiera się je do projektu, a nie „z katalogu” |
| Rozdzielnica główna | Wiąże instalację PV z instalacją domową | Tu najczęściej widać, czy montaż jest uporządkowany |
| Licznik dwukierunkowy | Rejestruje energię pobraną i oddaną | To punkt rozliczeń prosumenckich |
| Magazyn energii | Gromadzi nadwyżki, jeśli system jest hybrydowy | Wymaga osobnego podejścia do sterowania i zabezpieczeń |

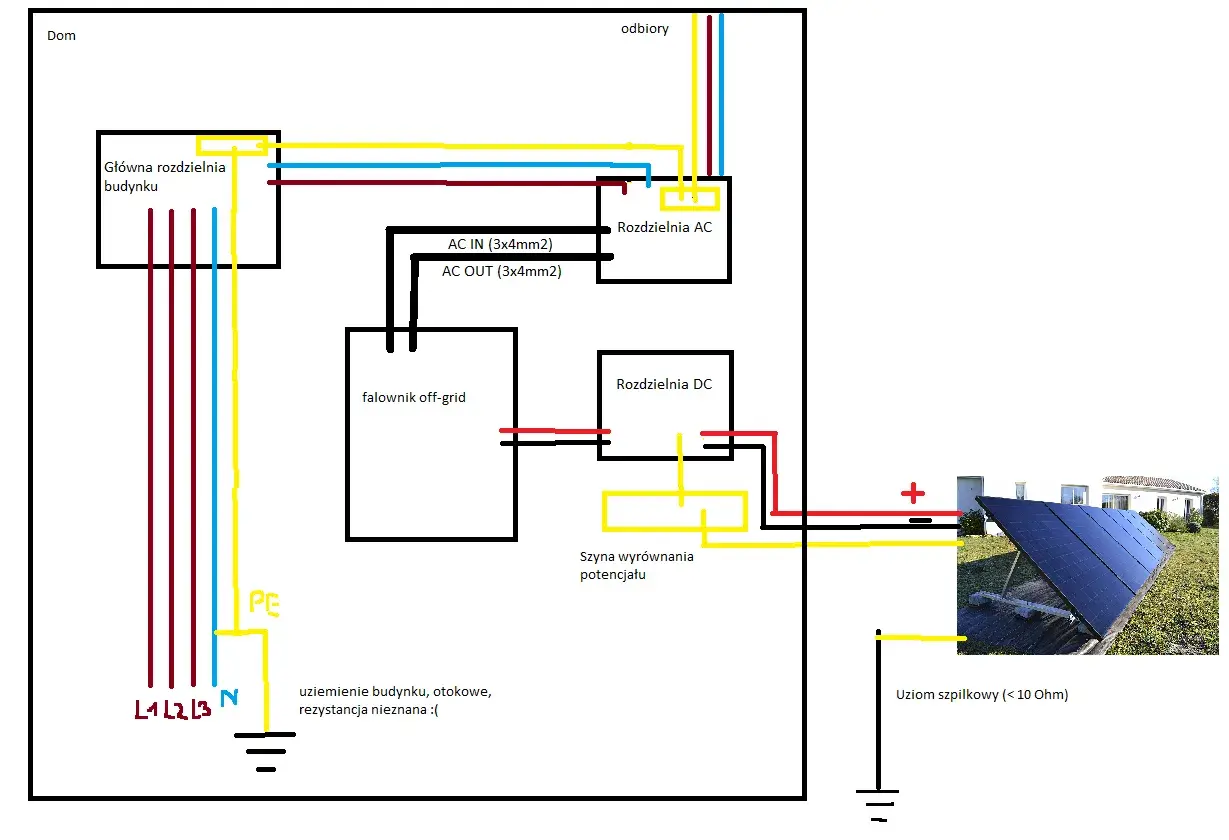

Warto pamiętać, że nie ma jednego uniwersalnego rysunku dla każdego domu. Inaczej wygląda układ na samym falowniku sieciowym, inaczej system hybrydowy z baterią, a jeszcze inaczej instalacja awaryjna z wydzielonymi obwodami. To ważne, bo od tego zależy nie tylko sposób pracy, ale też miejsce wpięcia do rozdzielnicy i zakres zabezpieczeń. I właśnie dlatego dalej rozkładam te warianty osobno.
Czym różnią się układy on-grid, hybrydowy i off-grid
Najczęściej w domach jednorodzinnych spotykam układ on-grid, czyli instalację współpracującą z siecią elektroenergetyczną. To najprostszy i najtańszy wariant w utrzymaniu, bo nie wymaga dużego magazynu energii, a nadwyżki trafiają do sieci. Jeśli jednak inwestor chce większej niezależności, pojawia się układ hybrydowy. Off-grid to z kolei rozwiązanie niszowe, sensowne głównie tam, gdzie sieć jest niedostępna albo bardzo niestabilna.
| Układ | Jak działa | Gdzie ma sens | Ograniczenia |
|---|---|---|---|
| On-grid | PV pracuje z siecią, a falownik synchronizuje produkcję z domową instalacją | Standardowy dom jednorodzinny, priorytetem jest prostota i niższy koszt | Bez zasilania z sieci zwykle nie pracuje, nawet przy słońcu |
| Hybrydowy | Łączy fotowoltaikę, sieć i magazyn energii | Gdy liczy się większa autokonsumpcja i zasilanie awaryjne wybranych obwodów | Droższy, bardziej złożony i wymagający sensownego projektu |
| Off-grid | Dom działa bez połączenia z siecią, energię magazynuje bateria | Obiekty odległe od sieci, domki letniskowe, specjalne zastosowania | W domu całorocznym zwykle jest niepraktyczny przez koszt i pojemność baterii |
Jeśli ktoś pyta mnie, jaki wariant jest „najlepszy”, odpowiadam bez kombinowania: dla większości domów wygrywa on-grid, a hybryda ma sens wtedy, gdy inwestor wie, po co dopłaca do baterii i backupu. Sam magazyn energii nie naprawia złego projektu, tylko pomaga lepiej wykorzystać dobrze zaplanowaną instalację. Z takim rozróżnieniem łatwiej zrozumieć, po co w ogóle potrzebne są kolejne zabezpieczenia.
Jakie zabezpieczenia powinny być po drodze
W instalacji domowej bezpieczeństwo nie kończy się na samym falowniku. Jak podaje Gov.pl, w instalacji domowej napięcie po stronie stringów może osiągać nawet 1100 V, więc po stronie DC nie ma miejsca na przypadkowe połączenia ani oszczędzanie na osprzęcie. To właśnie dlatego patrzę na PV jak na układ, który musi mieć kontrolowane odcięcie, ochronę przed przepięciami i jasny opis dla serwisu.
- Rozłącznik DC - pozwala bezpiecznie odłączyć część stałoprądową od falownika. To podstawowy element przy serwisie i awarii.
- Ochrona przepięciowa SPD - zabezpiecza instalację przed skutkami wyładowań i przepięć łączeniowych. W domu jest to jeden z najczęściej niedocenianych elementów.
- Zabezpieczenia nadprądowe po stronie AC - chronią obwody przed przeciążeniem i zwarciem. Ich dobór zależy od projektu i parametrów falownika.
- RCD / wyłącznik różnicowoprądowy - dobiera się go zgodnie z konstrukcją falownika i zaleceniami producenta. Tu nie warto zgadywać, bo zły typ potrafi robić więcej szkody niż pożytku.
- Uziemienie i połączenia wyrównawcze - pomagają ograniczyć ryzyko porażenia i poprawiają zachowanie układu przy zakłóceniach.
- Zabezpieczenie przed pracą wyspową - inwerter ma się odłączyć przy zaniku sieci. To standard, który chroni ludzi pracujących przy sieci i samą instalację.
- Oznaczenia i opis obwodów - mogą wydawać się detalem, ale w praktyce bardzo ułatwiają serwis i działania awaryjne.
Przy większych mikroinstalacjach wchodzi jeszcze temat przeciwpożarowy. W przypadku instalacji powyżej 6,5 kW trzeba uzgodnić projekt z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych, a po zakończeniu budowy zawiadomić PSP. To nie jest formalność „dla papieru” - w razie zdarzenia ktoś musi wiedzieć, gdzie biegną przewody DC, gdzie jest falownik i jak odciąć zasilanie po stronie AC. I właśnie z tego powodu kolejność montażu ma większe znaczenie, niż wielu inwestorów zakłada na starcie.
Jak przebiega montaż i uruchomienie krok po kroku
Ja zwykle rozumiem montaż PV jako proces, nie jednorazowe przykręcenie paneli do dachu. Najpierw sprawdza się warunki techniczne budynku, potem projektuje układ stringów, a dopiero na końcu łączy się wszystko w jedną całość. Dopiero wtedy instalacja ma szansę działać stabilnie przez lata.
- Oględziny obiektu i dobór mocy - sprawdza się dach, zacienienie, dostęp do rozdzielnicy, trasę kablową i moc przyłączeniową budynku.
- Projekt układu DC i AC - ustala się liczbę modułów w stringach, zakres pracy falownika i miejsce wpięcia do instalacji domowej.
- Montaż konstrukcji i modułów - tu liczy się nie tylko trwałość mocowania, ale też zachowanie szczelności dachu i porządne prowadzenie tras kablowych.
- Połączenie po stronie DC - wykonuje się je zgodnie z dokumentacją, z zachowaniem polaryzacji i wymaganych zabezpieczeń.
- Wpięcie po stronie AC - falownik trafia do rozdzielnicy przez odpowiednio dobrany obwód i zabezpieczenia.
- Testy i uruchomienie - sprawdza się parametry pracy, komunikację, błędy falownika i poprawność działania zabezpieczeń.
W praktyce ważne jest też to, czego nie widać na pierwszy rzut oka: promień gięcia przewodów, sposób ich prowadzenia pod modułami, szczelność przejść przez dach i zgodność z instrukcją producenta falownika. To właśnie te detale odróżniają instalację „działającą” od instalacji „działającej bez problemów”. A skoro mowa o działaniu bez problemów, trzeba jeszcze uporządkować kwestie formalne.
Jakie formalności obowiązują w Polsce w 2026 roku
W 2026 roku patrzę na formalności w trzech warstwach: operator sieci, ochrona przeciwpożarowa i zgodność sprzętu z wymaganiami przyłączeniowymi. Dla mikroinstalacji, której moc nie przekracza mocy przyłączeniowej obiektu, zwykle wystarcza zgłoszenie do operatora. Jeśli moc mikroinstalacji ją przekracza, trzeba wystąpić o warunki przyłączenia. Jak podaje Gov.pl, operator przyłącza instalację w terminie 30 dni od zgłoszenia, o ile nie trzeba prowadzić pełnej procedury warunków przyłączenia.
- Zgłoszenie mikroinstalacji do OSD - standardowy krok dla układów on-grid, gdy moc mieści się w parametrach obiektu.
- Wniosek o warunki przyłączenia - potrzebny wtedy, gdy planowana moc przekracza możliwości przyłączeniowe budynku.
- Uzgodnienie ppoż. dla instalacji powyżej 6,5 kW - obowiązek, którego nie warto odkładać na koniec inwestycji.
- Zawiadomienie PSP o zakończeniu budowy i zamiarze użytkowania - dla instalacji powyżej 6,5 kW jest to kolejny obowiązkowy krok.
- Weryfikacja zgodności urządzeń - PTPiREE publikuje wykazy certyfikowanych urządzeń, a operatorzy sprawdzają zgodność z aktualnymi wymaganiami przyłączeniowymi.
W praktyce bardzo pomaga trzymanie się urządzeń, które są już sprawdzone przez operatorów, zamiast kupowania „najtańszego zestawu” bez dokumentów. PTPiREE publikuje wykazy certyfikowanych urządzeń, a to w branży ma znaczenie większe, niż wielu inwestorów zakłada. Kiedy formalności są uporządkowane, pozostaje już głównie uniknięcie błędów montażowych - a tych nadal widzę najwięcej.
Najczęstsze błędy przy łączeniu fotowoltaiki z domową rozdzielnicą
Najgroźniejsze błędy nie są spektakularne. Zwykle zaczynają się od drobiazgu: zbyt długiego stringu, złego doboru przewodów, oszczędności na złączkach albo podłączenia „byle gdzie”, bo najkrótsza trasa wydaje się najwygodniejsza. Potem wychodzi to w postaci spadków sprawności, alarmów falownika albo problemów z bezpieczeństwem.
- Łączenie paneli bez kontroli zakresu falownika - napięcie stringu musi mieścić się w parametrach urządzenia, inaczej układ pracuje poza optymalnym obszarem albo nie startuje prawidłowo.
- Brak ochrony przepięciowej - to częsty skrót, który potrafi zemścić się przy burzy lub zakłóceniach w sieci.
- Wpinanie instalacji w przypadkowy obwód - PV nie powinno być „doklejone” do zwykłego gniazda czy przypadkowej linii w rozdzielnicy.
- Tanie szybkozłączki i słaby montaż przewodów - PSP zwraca uwagę, że właśnie takie oszczędności bywają początkiem kłopotów.
- Brak opisu i dokumentacji - po roku nikt nie pamięta, co gdzie idzie, a serwis staje się niepotrzebnie trudny.
- Ignorowanie cieni i orientacji dachu - nawet poprawnie podłączony system może produkować dużo mniej, jeśli układ modułów nie jest przemyślany.
Dodam jeszcze jedną rzecz z praktyki: często nie przegrywa sam projekt, tylko sposób jego wykonania. Dobrze dobrany falownik z poprawnymi zabezpieczeniami potrafi pracować latami bez problemów, ale jeden źle zaciśnięty styk czy źle poprowadzony kabel potrafi zniweczyć sens oszczędzania na montażu. Dlatego ostatni etap, czyli odbiór, traktuję równie poważnie jak sam projekt.
Co sprawdzić przed odbiorem i pierwszym sezonem pracy
Jeśli miałbym wskazać moment, w którym najłatwiej uratować instalację przed przyszłymi problemami, to byłby to odbiór. Wtedy jeszcze widać błędy w prowadzeniu kabli, nieczytelne opisy, brakujące osłony albo źle ustawione parametry falownika. Gdy system zacznie pracować, naprawa jest już zwykle trudniejsza i droższa.
- czy na schemacie i w dokumentacji widać falownik, przebieg przewodów DC, główny wyłącznik AC i dodatkowe zabezpieczenia;
- czy przewody są opisane, poprowadzone estetycznie i zabezpieczone przed uszkodzeniem mechanicznym;
- czy wykonano pomiary i protokoły zgodnie z projektem oraz instrukcją producenta;
- czy monitoring pokazuje poprawną pracę każdego stringu lub wejścia falownika;
- czy właściciel wie, gdzie odłączyć instalację w razie awarii lub prac serwisowych;
- czy w przypadku hybrydy przetestowano także pracę magazynu energii i obwodów rezerwowych.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to taką: dobry schemat nie kończy się na połączeniu paneli z falownikiem. Musi uwzględniać zabezpieczenia po obu stronach, sposób odłączenia instalacji, zgodność z wymaganiami operatora i dokumentację, z której skorzysta serwisant albo strażak. Gdy te elementy są zrobione porządnie, instalacja pracuje przewidywalnie i bez zbędnych niespodzianek.
