Przy montażu fotowoltaiki największe ryzyko rzadko wynika z samych modułów. Problem zwykle zaczyna się na odcinku od paneli do falownika: tam pojawiają się wysokie napięcia stałe, łuk elektryczny trudniejszy do wygaszenia i błędy, których nie widać na pierwszy rzut oka. W praktyce chodzi o cały pakiet elementów, który w instalacjach PV często wrzuca się do jednego worka jako zabezpieczenie dc: rozłącznik, bezpieczniki stringowe, ograniczniki przepięć i poprawne prowadzenie przewodów.
Najkrócej mówiąc, po stronie DC liczy się dobór pod układ stringów, napięcie i ryzyko przepięć
- Rozłącznik DC jest potrzebny do bezpiecznego serwisu, ale nie zawsze musi być osobnym urządzeniem, bo bywa wbudowany w falownik.
- Bezpieczniki stringowe najczęściej wchodzą przy trzech i więcej równoległych stringach na jeden MPPT.
- Ogranicznik przepięć DC dobiera się osobno do instalacji PV, najlepiej w klasie i napięciu zgodnym z projektem.
- Jeśli budynek ma zewnętrzną instalację odgromową, ochrona przeciwprzepięciowa zwykle musi być mocniejsza niż w prostym dachu bez LPS.
- Najwięcej problemów robią błędy montażowe: zbyt długie pętle przewodów, mieszanie złączy i aparat dobrany tylko „na ampery”.
Co obejmuje ochrona po stronie DC i dlaczego nie wolno jej upraszczać
Ja traktuję obwód DC w fotowoltaice jako osobną strefę ryzyka, a nie dodatek do reszty instalacji. Prąd płynie tu od modułów, przez stringi, rozdzielnicę lub skrzynkę łączeniową, aż do wejścia MPPT, czyli układu śledzącego punkt mocy maksymalnej w falowniku. To właśnie na tym odcinku pojawia się napięcie stałe, które przy złym kontakcie, przepięciu albo uszkodzeniu złącza potrafi zachowywać się znacznie bardziej „uporczywie” niż AC.
Najprostszy błąd polega na założeniu, że skoro instalacja ma zabezpieczenia po stronie AC, to DC można potraktować ulgowo. To nie działa. Aparaty na AC i DC nie są zamienne, bo mają inną zdolność gaszenia łuku, inną konstrukcję styków i inne wymagania względem napięcia znamionowego. W praktyce oznacza to, że obwód stałoprądowy potrzebuje własnej logiki ochrony, a nie tylko „czegoś, co wygląda podobnie do bezpiecznika”.
W nowoczesnych instalacjach PV patrzę na trzy rzeczy od razu: długość przewodów, liczbę równoległych stringów i warunki środowiskowe na dachu. Jeśli dach ma dużą ekspozycję na burze, bliskość instalacji odgromowej albo długie prowadzenie przewodów do falownika, sam dobry inwerter nie załatwia sprawy. Dopiero na tym tle ma sens dobór konkretnych elementów do konkretnej instalacji.
Jak dobrać elementy do konkretnej instalacji
W doborze nie zaczynam od ceny, tylko od układu elektrycznego. Najpierw sprawdzam kartę modułu, limit prądu wstecznego, dopuszczalne napięcie systemu oraz liczbę stringów przypadających na jeden MPPT. Potem dopasowuję rozłącznik, ogranicznik przepięć i ewentualne bezpieczniki. To oszczędza nerwów, bo jedno niedopasowanie potrafi unieważnić sens całego zestawu.
| Sytuacja | Co zwykle stosuję | Dlaczego |
|---|---|---|
| 1 string na MPPT | Rozłącznik DC i ogranicznik przepięć typu 2 | Ryzyko prądu wstecznego między stringami jest niskie, ale ochrona serwisowa i przeciwprzepięciowa nadal ma sens |
| 2 stringi równolegle | Rozłącznik DC, SPD DC i weryfikacja, czy bezpieczniki stringowe są naprawdę potrzebne | Tu decyzja zależy od danych modułu i falownika, nie od przyzwyczajenia instalatora |
| 3 lub więcej stringów równolegle | Rozłącznik DC, bezpieczniki gPV i SPD DC | W tej konfiguracji zabezpieczenie przed prądem wstecznym staje się realnie istotne |
| Budynek z zewnętrzną instalacją odgromową | SPD DC klasy wyższej, często typu 1+2 | Ryzyko energii udarowej jest większe, więc zwykły ogranicznik typu 2 bywa za słaby |
| Długie trasy kablowe lub instalacja gruntowa | Lepsze prowadzenie przewodów, skrzynka stringowa, czasem dodatkowa ochrona przy generatorze | Dłuższa pętla przewodów łatwiej zbiera przepięcia i utrudnia późniejszy serwis |
Przy tym wszystkim nie ignoruję dokumentacji producenta. Nowoczesne falowniki mają własne ograniczenia wejściowe, a producenci modułów podają dopuszczalny prąd wsteczny i warunki stosowania wkładek gPV. To są rzeczy, które w projekcie wyglądają drobnie, ale w montażu decydują o tym, czy instalacja będzie działała bezpiecznie przez lata. Gdy ten etap jest zamknięty, można sensownie przejść do samych urządzeń ochronnych.
Które elementy ochronne są naprawdę potrzebne
Bezpieczniki stringowe
Bezpieczniki gPV, czyli wkładki do obwodów fotowoltaicznych, chronią string przed prądem wstecznym z innych równoległych gałęzi. W praktyce są najważniejsze wtedy, gdy kilka stringów pracuje równolegle na jednym MPPT. Przy trzech i więcej stringach taka ochrona najczęściej przestaje być opcją, a staje się rozsądnym standardem projektowym.
Przy jednym lub dwóch stringach nie zakładam ich automatycznie. Najpierw sprawdzam, co mówi karta modułu, jaki jest dopuszczalny prąd wsteczny i czy producent falownika przewidział pracę bez dodatkowych wkładek. To pozwala uniknąć montowania elementów „na zapas”, które niczego nie poprawiają, a tylko komplikują serwis.
Rozłącznik DC
Rozłącznik po stronie stałoprądowej jest potrzebny wszędzie tam, gdzie trzeba bezpiecznie odciąć generator od reszty układu. Dobrze, jeśli jest to aparat przeznaczony do pracy na DC, z parametrem 1000 V DC albo 1500 V DC, zależnie od projektu. W instalacji PV nie ma miejsca na przypadkowy wyłącznik, bo przy stałym łuku elektrycznym tanie oszczędności kończą się źle.
Wiele falowników ma taki element wbudowany, ale przy dłuższych przewodach albo większej instalacji wolę osobny rozłącznik w miejscu, do którego serwis ma szybki dostęp. To po prostu ułatwia bezpieczne odłączenie całego obwodu bez zgadywania, co dokładnie jest jeszcze pod napięciem.
Ogranicznik przepięć

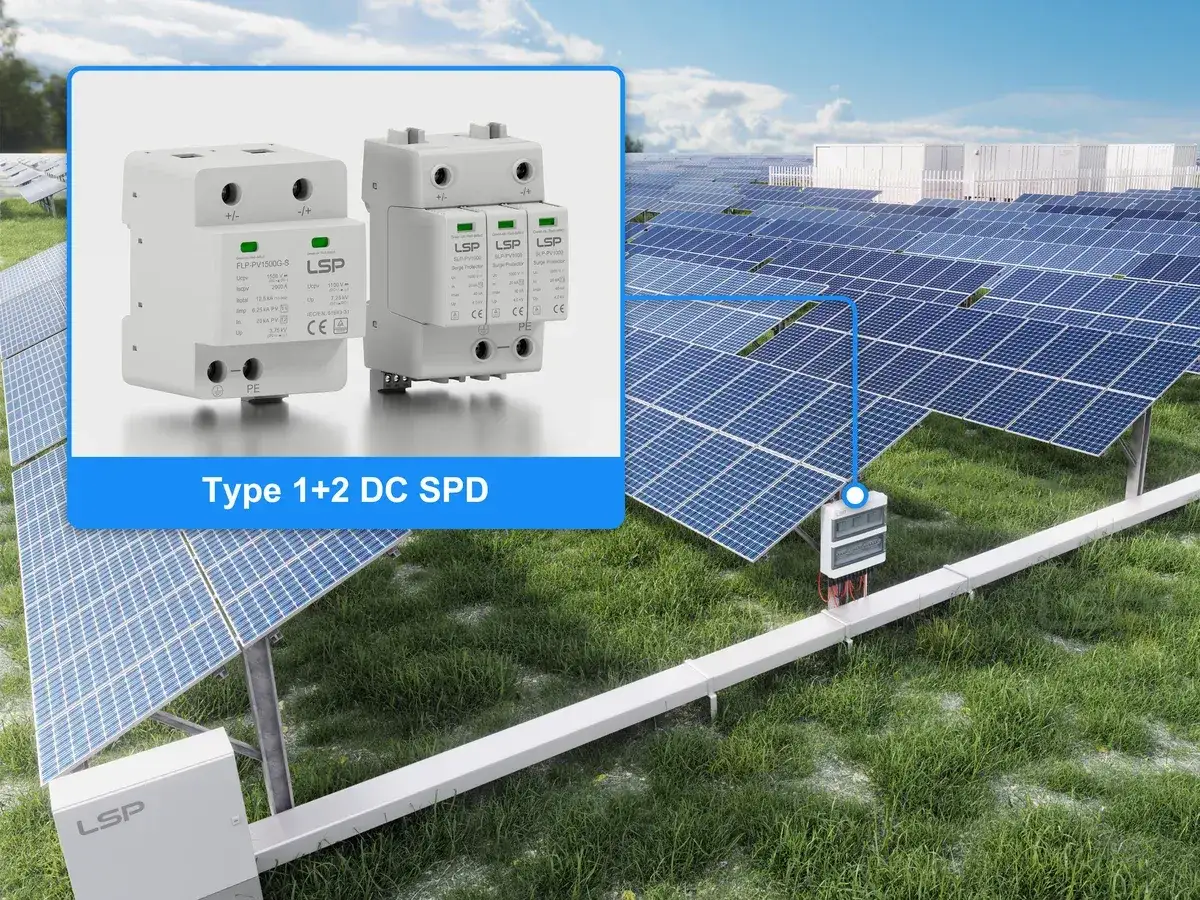

Ogranicznik przepięć po stronie DC musi być przeznaczony do PV. Szukam urządzeń zgodnych z IEC 61643-31, dobranych do napięcia pracy i sposobu uziemienia systemu. W prostych dachach bez zewnętrznej instalacji odgromowej zwykle wystarcza typ 2, ale przy budynku z LPS, dłuższych odcinkach przewodów albo wysokiej ekspozycji na burze sens ma wariant typu 1+2.

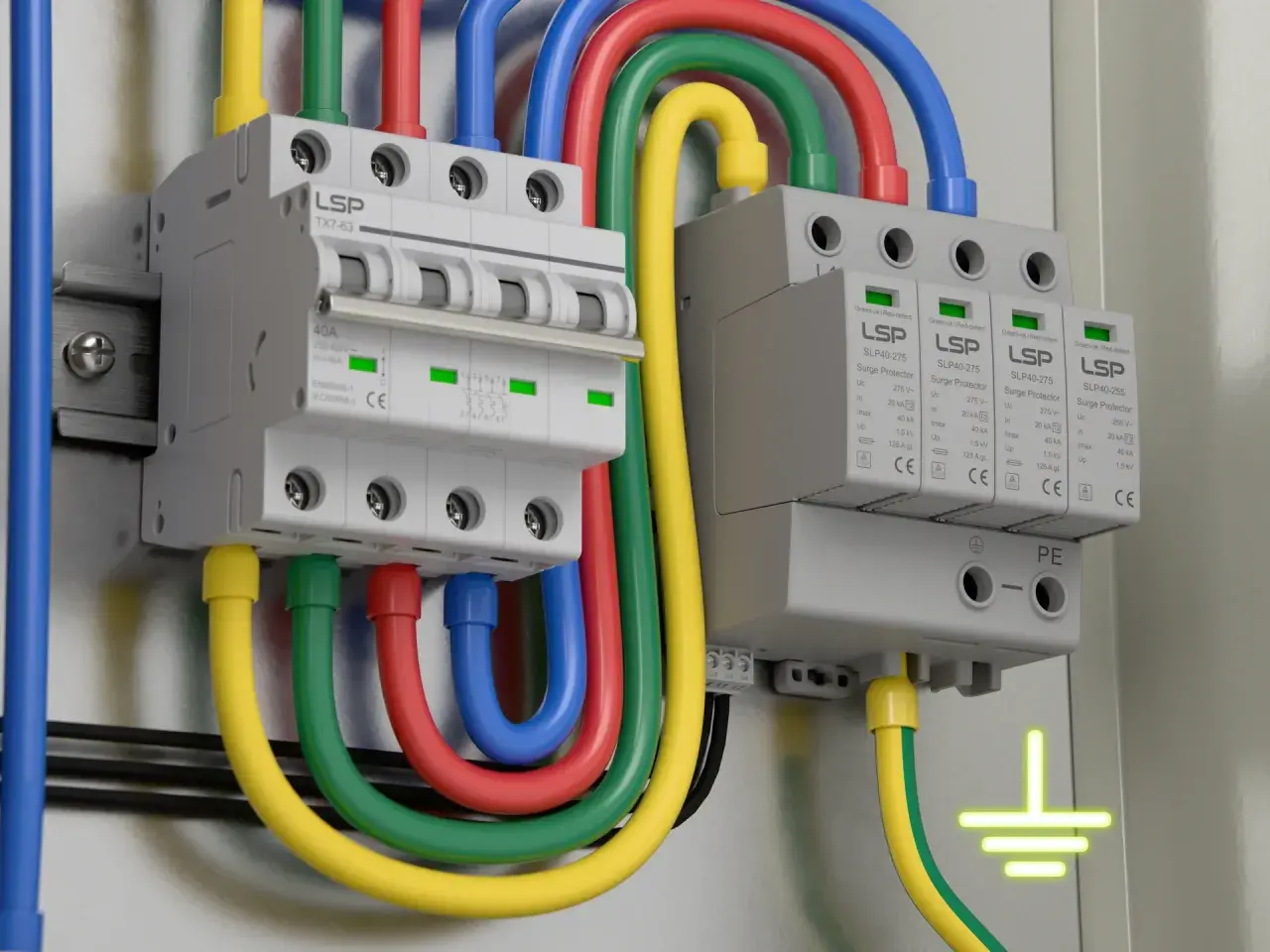

Najlepszy efekt daje montaż możliwie blisko falownika albo w skrzynce stringowej. Jeśli ogranicznik jest daleko od urządzenia, które ma chronić, jego skuteczność spada, bo energia przepięcia zdąży już wejść w długi odcinek przewodu. W praktyce odległość bywa ważniejsza niż sam logo na obudowie.
Przeczytaj również: Schemat przyłącza elektrycznego - Jak bezpiecznie podłączyć dom?
Uziemienie i połączenia wyrównawcze
To nie jest klasyczne zabezpieczenie, ale bez niego reszta układu traci sens. Ramy modułów, konstrukcję wsporczą i metalowe elementy łączę tak, by wyrównać potencjały i ograniczyć skutki przepięć. Właśnie tu wielu inwestorów myli „było przykręcone” z „jest poprawnie połączone”, a to nie jest to samo.
W większych systemach dochodzi jeszcze monitoring stringów albo detekcja łuku, ale traktuję to jako warstwę dodatkową. Nie zastępuje podstawowej ochrony, tylko ją uzupełnia. Jeśli ktoś próbuje zamienić podstawę na gadżet, instalacja może wyglądać nowocześnie, ale nie będzie bezpieczniejsza. Z tego punktu łatwo przejść do błędów, bo to właśnie one najczęściej psują cały układ.
Najczęstsze błędy przy montażu, które psują całą ochronę
- Montowanie ogranicznika przepięć do AC zamiast do DC.
- Dobieranie rozłącznika bez sprawdzenia, czy naprawdę pracuje przy napięciu 1000 V DC albo 1500 V DC.
- Zakładanie bezpieczników stringowych bez policzenia liczby równoległych gałęzi i bez weryfikacji danych modułu.
- Robienie dużej pętli przewodów między dachem, skrzynką i falownikiem, bo to zwiększa podatność na indukowane przepięcia.
- Mieszanie złączy różnych systemów albo zaciskanie ich bez właściwego narzędzia.
- Brak czytelnych oznaczeń, schematu i dostępu serwisowego do rozłącznika DC.
- Ignorowanie odstępu separacyjnego przy budynku z instalacją odgromową.
W praktyce najdroższe awarie rzadko wynikają z jednego wielkiego błędu. Częściej składają się z kilku drobnych zaniedbań, które razem podnoszą temperaturę złącza, osłabiają ochronę przeciwprzepięciową i skracają życie falownika. Gdy te pułapki są już jasne, można spokojnie spojrzeć na koszty i ocenić, gdzie oszczędność ma sens, a gdzie tylko kusi pozornie.
Ile kosztuje sensowny zestaw w 2026 roku
Orientacyjne widełki dla markowych elementów są dość przewidywalne, choć oczywiście zależą od napięcia, liczby torów i producenta. Przy typowej instalacji dachowej nie mówimy o kosztach, które dominują budżet całej fotowoltaiki, ale o kwocie, która robi różnicę dla bezpieczeństwa i serwisu.
| Element | Orientacyjna cena | Co wpływa na koszt |
|---|---|---|
| Wkładka gPV 10x38 | 5-20 zł za sztukę | Prąd znamionowy, marka, zdolność wyłączania |
| Podstawa bezpiecznika | 15-60 zł za sztukę | Liczba torów, jakość styków, wykonanie obudowy |
| Rozłącznik DC 1000 V lub 1500 V | 100-300 zł | Napięcie, liczba biegunów, sposób montażu, trwałość mechaniczna |
| Ogranicznik przepięć DC typu 2 | 180-450 zł | Napięcie Ucpv, liczba torów, wersja z sygnalizacją stanu |
| Ogranicznik przepięć DC typu 1+2 | 450-900 zł | Odporność na energię udarową, konfiguracja systemu, wykonanie modułowe |
| Skrzynka stringowa z kilkoma funkcjami | 600-2000+ zł | Liczenie stringów, SPD, rozłącznik, obudowa, elementy sygnalizacji |
| Robocizna, testy i oznaczenie | 300-700 zł w małej instalacji | Stopień skomplikowania, długość tras kablowych, zakres pomiarów |
Najtańszy zestaw nie zawsze jest zły, ale oszczędzanie na SPD i rozłączniku zwykle okazuje się pozorne. Jeśli te dwa elementy są słabe, reszta instalacji nie ma z czego się bronić. Ja wolę wydać trochę więcej na aparaty, które mają sensowny margines pracy, niż później płacić za falownik, diagnostykę i przestój. Po cenach warto już zostać przy kontroli jakości, bo to ona decyduje, czy ochrona nie istnieje tylko w dokumentacji.
Co sprawdzam przed odbiorem i po pierwszym sezonie pracy
Przed odbiorem patrzę nie tylko na to, czy instalacja produkuje energię, ale czy jej połączenia naprawdę są wykonane tak, jak zakłada projekt. Sprawdzam polaryzację stringów, oznaczenia, stan złączy, czy przewody nie leżą na ostrych krawędziach i czy wszystkie elementy mają dostęp serwisowy. Przy aparatach ochronnych zwracam uwagę na wskaźniki stanu, bo w praktyce to one najszybciej pokazują, że coś już się zużyło.
- Czy wszystkie stringi mają zgodną polaryzację i poprawne napięcie jałowe.
- Czy ogranicznik przepięć jest dobrany do napięcia systemu i ma właściwy typ dla danej lokalizacji.
- Czy rozłącznik DC faktycznie odcina obwód i ma czytelne oznaczenie położenia.
- Czy wszystkie złącza są tego samego systemu i zostały zaciśnięte właściwym narzędziem.
- Czy przewody są prowadzone możliwie krótko, bez dużych pętli i bez luzów, które potem łapie wiatr.
- Czy obudowy, dławnice i przepusty są szczelne, a po pierwszych miesiącach pracy nie widać śladów wilgoci lub przegrzania.
Po pierwszym sezonie, najlepiej po okresie burzowym, wracam do szybkiego przeglądu wizualnego i termowizyjnego. Szukam śladów grzania złącz, spadku jakości izolacji, wilgoci w obudowie i zużycia ogranicznika przepięć. To właśnie te drobne objawy pokazują, czy projekt był dobrze przemyślany, czy tylko dobrze wyglądał na schemacie. Jeśli miałbym wskazać jedną rzecz, którą w fotowoltaice najłatwiej niedoszacować, to nie jest nią sam aparat ochronny, tylko sposób jego wpięcia w całą instalację.
