Ogranicznik temperatury bezpieczeństwa w pompie ciepła ma jedno zadanie: odciąć grzanie, zanim instalacja przekroczy bezpieczny poziom temperatury. W praktyce największy problem nie dotyczy samego elementu, tylko tego, gdzie podłączyć czujnik STB i jak nie pomylić go ze zwykłym wejściem pomiarowym. Poniżej wyjaśniam to po ludzku: od znaczenia STB, przez zaciski i schematy, aż po typowe błędy przy uruchomieniu.
Najkrócej: STB podłącza się do wejścia bezpieczeństwa albo obwodu grzałki, a nie do zwykłego czujnika temperatury
- STB to ogranicznik temperatury bezpieczeństwa, zwykle działający z ręcznym resetem po zadziałaniu.
- W wielu pompach ciepła trafia do dedykowanego wejścia zewnętrznego, np. opisanego jako termostat zabezpieczający albo ochrona przed przegrzaniem.
- Jeśli chroni ogrzewanie podłogowe, bywa wpinany do wejścia typu I3 lub 1-3 na module instalacyjnym.
- Nie wolno traktować go jak sondy NTC ani zostawiać mostka po podłączeniu.
- Po zadziałaniu trzeba znaleźć przyczynę, bo samo skasowanie alarmu niczego nie naprawia.
Czym jest STB i dlaczego nie jest zwykłym czujnikiem
STB to skrót od ogranicznika temperatury bezpieczeństwa. W odróżnieniu od czujnika, który tylko mierzy temperaturę, STB ma zareagować awaryjnie, gdy instalacja przekroczy dopuszczalny próg. Taki element nie służy do komfortowej regulacji ani do „dostrajania” pracy pompy ciepła. Ma po prostu przerwać grzanie, zanim dojdzie do przegrzania.
W praktyce STB działa jak bezpiecznik termiczny. Gdy osiągnie graniczną temperaturę, instalacja przechodzi w stan bezpieczny, a przy wersjach z ręcznym resetem powrót do pracy wymaga sprawdzenia przyczyny i ponownego odblokowania. Takie podejście jest zgodne z tym, jak projektuje się zabezpieczenia termiczne w układach grzewczych według normy DIN EN 14597.
To rozróżnienie jest kluczowe, bo od niego zależy, czy szuka się wejścia sygnałowego, czy obwodu bezpieczeństwa. Od tego już krok do właściwego zacisku.

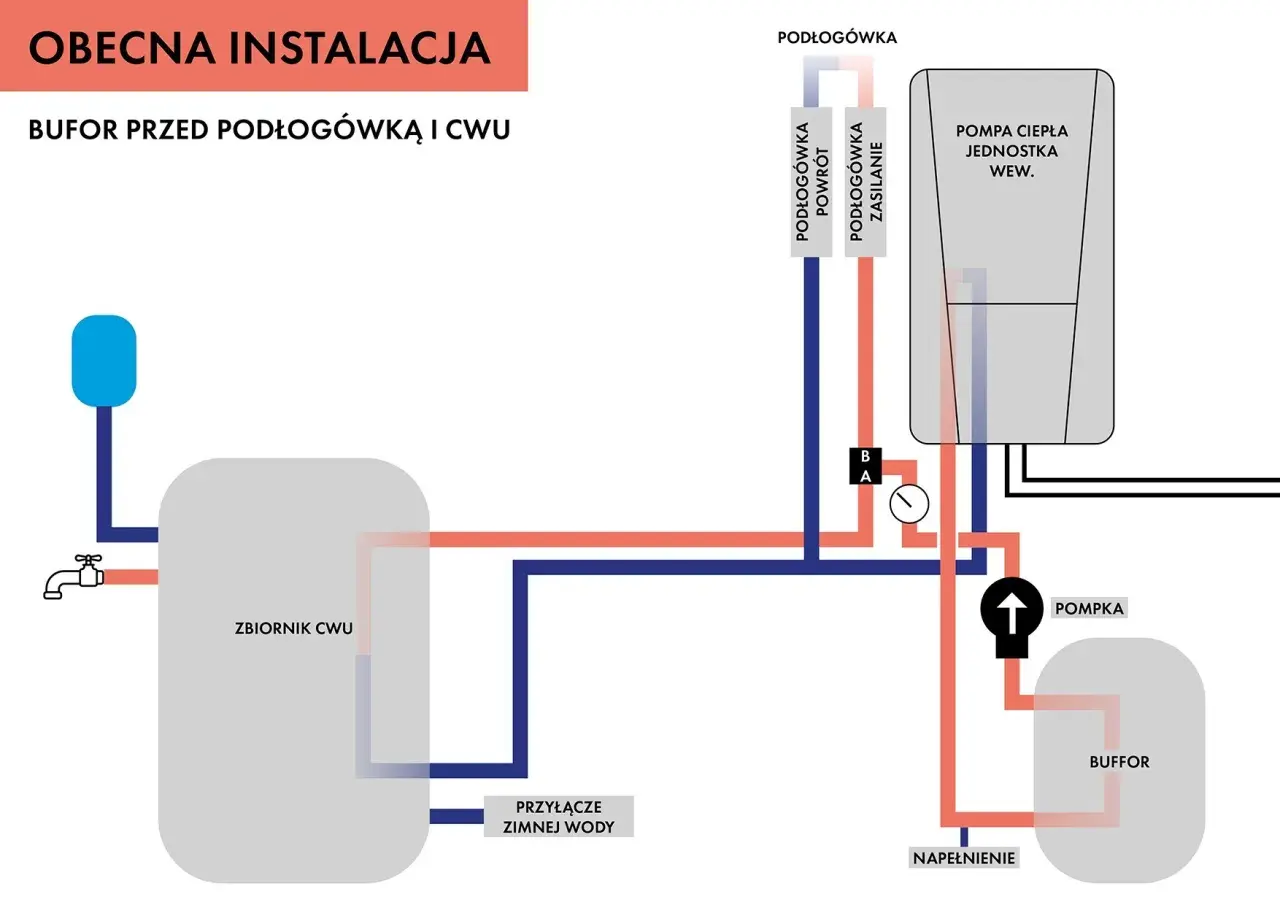

Gdzie faktycznie podłącza się STB w pompie ciepła
W praktyce STB wpina się do dedykowanego wejścia bezpieczeństwa albo do obwodu grzałki, zależnie od konstrukcji urządzenia. W nowszych pompach ciepła spotyka się opisy typu wejście zewnętrzne 1-3, I3 albo termostat zabezpieczający. W jednej z aktualnych instrukcji producent podaje wprost, że ogranicznik temperatury bezpieczeństwa podłącza się do wejścia zewnętrznego 1-3 na module instalacyjnym, a w innym modelu wejście I3 odpowiada za zabezpieczenie przed przegrzaniem obiegu grzewczego.
| Scenariusz | Gdzie zwykle trafia STB | Co to oznacza w praktyce |
|---|---|---|
| Ochrona ogrzewania podłogowego | Wejście zewnętrzne 1-3, I3 albo zacisk opisany jako termostat zabezpieczający | STB odcina grzanie, gdy obieg robi się zbyt gorący |
| Ochrona grzałki pomocniczej | Szeregowo z grzałką lub w obwodzie bezpieczeństwa elementu dogrzewającego | Limiter chroni dogrzewacz przed przegrzaniem |
| Układ z modułem instalacyjnym | Dedykowany zacisk bezpieczeństwa na module lub płycie sterującej | Trzeba jeszcze ustawić funkcję wejścia w menu sterownika |
| Zwykłe wejście czujnika temperatury | Nie tam | To częsty błąd, który kończy się alarmem albo brakiem ochrony |
Jeśli zacisk jest opisany jako wejście bezpieczeństwa, ochrona przed przegrzaniem, STB, termostat zabezpieczający albo podobnie, jestem najczęściej we właściwym miejscu. Jeśli widzę oznaczenia typowe dla sond temperatury, takie jak T0, T1 czy TW1, szukam dalej. Najważniejsza zasada jest prosta: STB nie jest zwykłym czujnikiem pomiarowym, tylko elementem bezpieczeństwa, więc nie podłącza się go „byle gdzie”.
Jeżeli schemat konkretnego modelu wygląda inaczej, zawsze wygrywa dokumentacja urządzenia, a nie ogólna zasada z internetu. Po takim sprawdzeniu łatwiej uniknąć kosztownej pomyłki.

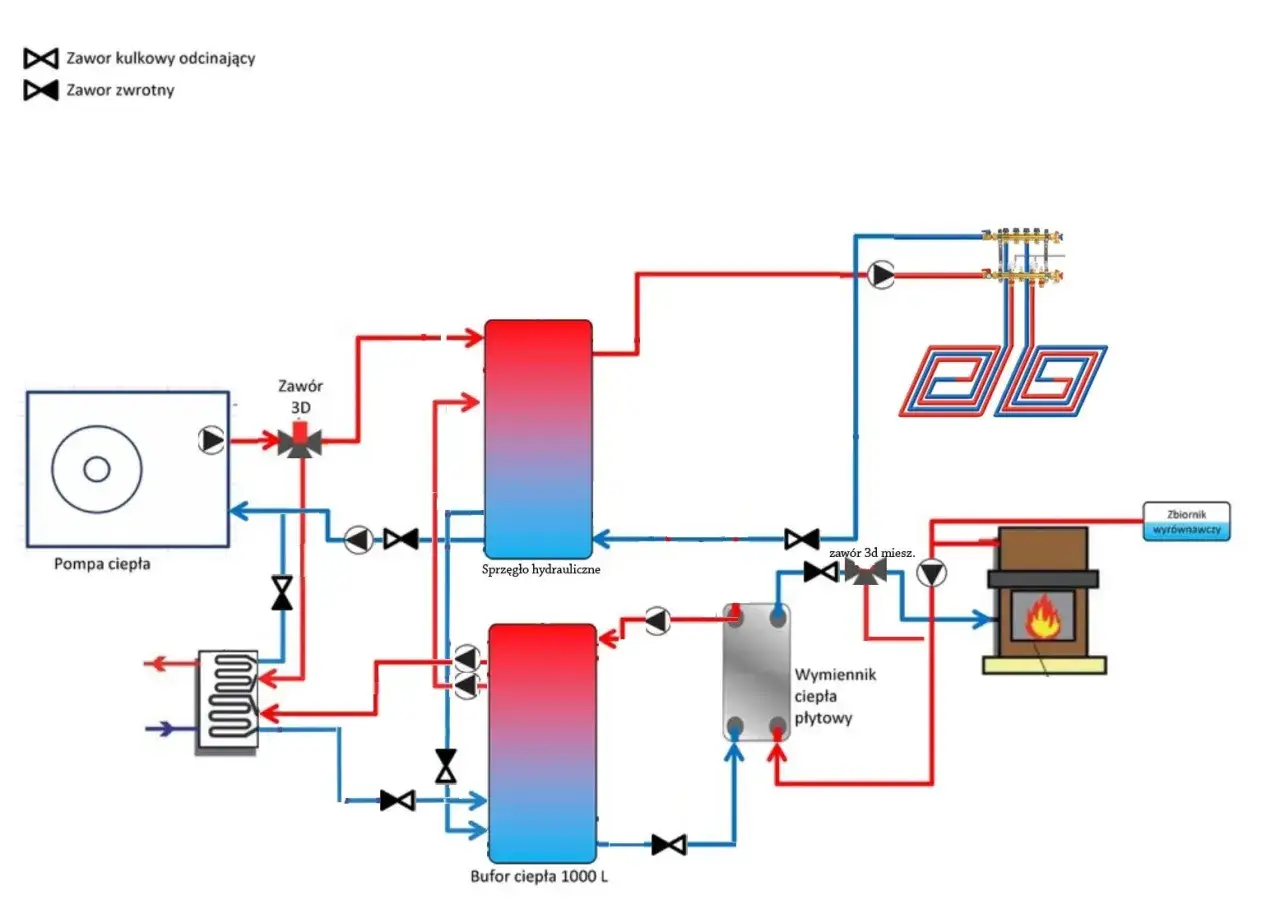

Jak odczytać schemat zacisków i nie pomylić wejść
Ja w takich sytuacjach zaczynam od prostego przeglądu instrukcji. Szukam nie tylko skrótu STB, ale też określeń: ogranicznik temperatury bezpieczeństwa, termostat zabezpieczający, zabezpieczenie przed przegrzaniem, ogrzewanie dodatkowe albo obieg grzewczy podłogowy. Producenci rzadko opisują to jednym słowem, więc trzeba czytać funkcję, nie sam skrót.
- Sprawdzam, czy zacisk jest opisany jako wejście zewnętrzne, wejście bezpieczeństwa albo styk zabezpieczający.
- Weryfikuję, czy wejście oczekuje styku beznapięciowego, czy konkretnego sygnału z modułu sterującego.
- Upewniam się, czy STB ma pracować jako styk rozwierny, czy zwierny w danym modelu. Zasada ogólna jest ważna, ale schemat producenta jest ważniejszy.
- Po podłączeniu ustawiam funkcję wejścia w menu sterownika, jeśli urządzenie tego wymaga.
- Jeśli w instalacji był mostek fabryczny, usuwam go tylko wtedy, gdy instrukcja przewiduje pracę z zewnętrznym STB.
W starszych i nowszych układach spotyka się różne oznaczenia, ale logika jest podobna: STB ma przerwać pracę po przekroczeniu progu bezpieczeństwa, a sterownik ma to rozpoznać jako sygnał awaryjny. W praktyce oznacza to, że sam montaż to nie wszystko. Jeśli funkcja wejścia nie zostanie przypisana w sterowniku, instalacja może zachowywać się tak, jakby nic nie było podłączone.
Po takim sprawdzeniu da się uniknąć większości pomyłek, a to prowadzi wprost do błędów, które widuję najczęściej.
Najczęstsze błędy przy podłączaniu STB
Najczęściej problem nie wynika z uszkodzonego STB, tylko z prostego przeoczenia. W praktyce widzę pięć powtarzających się błędów:
- Podłączenie do wejścia czujnika temperatury zamiast do wejścia bezpieczeństwa.
- Brak konfiguracji w sterowniku, przez co wejście fizycznie jest podłączone, ale logicznie nie działa.
- Mostek zostawiony po montażu, który całkowicie omija zabezpieczenie.
- Zła logika styku, czyli założenie, że każdy STB działa tak samo, mimo że producent przewidział inną konfigurację.
- Kasowanie alarmu bez diagnozy, gdy przyczyna przegrzewu nadal pozostaje w instalacji.
Do tego dochodzą błędy instalacyjne, które nie wyglądają jak problem elektryczny, ale nim są: zapowietrzony obieg, zbyt mały przepływ, zamknięty zawór, zabrudzony filtr albo źle ustawiona pompa obiegowa. Wtedy STB reaguje tak, jak powinien. To instalacja daje sygnał, że coś blokuje odbiór ciepła.
Właśnie dlatego przy ostrzeżeniu o STB nie zatrzymuję się na samym kablu. Patrzę też na hydraulikę i warunki pracy, bo bez tego łatwo naprawia się objaw zamiast przyczyny. I z tego powodu w kilku sytuacjach lepiej nie robić wszystkiego samemu.
Kiedy lepiej wezwać instalatora niż eksperymentować
Jeśli STB dotyczy grzałki elektrycznej, jednostki wewnętrznej albo układu zasilanego 230 V, traktuję to jako pracę dla osoby z uprawnieniami i doświadczeniem. Tu margines błędu jest mały: zły styk może wyłączyć ogrzewanie, a nieprawidłowe ominięcie zabezpieczenia odbiera instalacji ochronę przed przegrzaniem.
Instalator jest potrzebny szczególnie wtedy, gdy:
- sterownik zgłasza blokadę mimo poprawnego podłączenia przewodów,
- trzeba zmienić funkcję wejścia w menu serwisowym,
- układ ma grzałkę pomocniczą albo kilka obiegów grzewczych,
- pompa ciepła jest jeszcze na gwarancji i uruchomienie ma wykonać autoryzowany serwis,
- nie ma pewności, czy dany zacisk przyjmuje styk beznapięciowy, czy inny typ sygnału.
W takich układach nie chodzi o „ładne podłączenie przewodu”, tylko o to, by całe zabezpieczenie zadziałało dokładnie wtedy, kiedy powinno. Dopiero wtedy ma sens pierwszy start.
Co sprawdzić przed pierwszym startem, żeby STB nie zadziałał od razu
Zanim uruchomię instalację, robię krótki, ale konkretny przegląd. To oszczędza czas i od razu pokazuje, czy problem leży w elektryce, czy w hydraulice.
- Sprawdzam ciśnienie i odpowietrzenie obiegu.
- Weryfikuję drożność filtra siatkowego lub magnetycznego.
- Kontroluję pracę pompy obiegowej i otwarcie zaworów.
- Potwierdzam, że funkcja wejścia STB jest ustawiona w sterowniku.
- Testuję reset po zadziałaniu tylko wtedy, gdy znam przyczynę przegrzania.
Jeżeli po starcie STB od razu wyzwala alarm, najczęściej nie jest winny sam limiter, tylko brak przepływu albo błędna konfiguracja wejścia. Ja właśnie od tego zaczynam diagnostykę: od prostych rzeczy, które realnie zatrzymują odbiór ciepła, a dopiero potem od samego elementu bezpieczeństwa. To najkrótsza droga do działającej instalacji i bezpiecznej pracy pompy ciepła.
