Gdy zimą zniknie prąd, kocioł może przestać grzać nie dlatego, że zabraknie paliwa, lecz dlatego, że staną sterownik, pompa obiegowa albo podajnik. Dobrze dobrany UPS do pieca podtrzyma ich pracę, ochroni elektronikę przed wahaniami napięcia i da czas na przeczekanie krótkiej awarii. Wyjaśniam, jaki typ zasilacza wybrać, jak obliczyć moc, dobrać akumulator oraz uniknąć problemów z fazą, uziemieniem i niewłaściwym przebiegiem napięcia.
Dobrze dobrane zasilanie utrzyma kocioł i pompę wtedy, gdy sieć zawiedzie
- Czysta sinusoida jest najbezpieczniejsza dla pomp, wentylatorów i elektroniki kotła.
- Dla małego kotła gazowego zwykle wystarcza urządzenie o mocy 300-500 W, ale instalacje z podajnikiem mogą wymagać 700-1000 W.
- Czas pracy zależy głównie od akumulatora. Bateria 12 V 100 Ah może zasilać obciążenie około 120 W przez mniej więcej 5-7 godzin.
- Przed zakupem trzeba sprawdzić pobór całej kotłowni, a nie tylko dane na tabliczce znamionowej kotła.
- Nie każdy zasilacz komputerowy współpracuje z kotłem. Znaczenie mają również stała faza, przewód neutralny i prawidłowe uziemienie.
Kiedy zasilanie awaryjne ma sens przy kotle
W typowej instalacji grzewczej prądu potrzebuje nie tylko sam kocioł. Do bilansu trzeba doliczyć pompę obiegową, sterownik, wentylator, podajnik, zawory oraz dodatkową automatykę. Awaria sieci może więc zatrzymać obieg wody, wygasić palnik albo wyłączyć sterowanie, nawet gdy paliwo i instalacja są sprawne.
Najwięcej zyskują właściciele kotłów gazowych, pelletowych, olejowych oraz instalacji z pompami obiegowymi. W przypadku kotła gazowego z zewnętrzną pompą całkowity pobór często mieści się w granicach 80-150 W, ale kocioł na pellet lub paliwo stałe może potrzebować znacznie więcej podczas pracy wentylatora i podajnika.
Trzeba jednak uczciwie określić możliwości takiego rozwiązania. Zasilacz awaryjny nie zastąpi ogrzewania elektrycznego i nie zasili grzałki o mocy kilku kilowatów. Podtrzyma automatykę oraz urządzenia pomocnicze, a nie całe zapotrzebowanie cieplne budynku.
Czysta sinusoida to dopiero początek wyboru
Najważniejszym parametrem jest przebieg napięcia wyjściowego. Do pomp i kotłów wybieram urządzenia z oznaczeniem czysta sinusoida, pure sine wave albo pełny sinus. Przebieg schodkowy, spotykany w tanich UPS-ach komputerowych, może powodować buczenie silnika pompy, nadmierne nagrzewanie, problemy z zapłonem lub błędy elektroniki.
| Rozwiązanie | Kiedy ma sens | Najważniejsze ograniczenie |
|---|---|---|
| UPS komputerowy | Krótkie podtrzymanie małego sterownika, jeśli producent kotła dopuszcza takie zasilanie | Często ma małą baterię i przebieg modyfikowany |
| UPS line-interactive z pełnym sinusem | Kocioł gazowy, pompa obiegowa, sterownik i krótkie awarie | Wbudowana bateria zwykle wystarcza na kilkanaście minut |

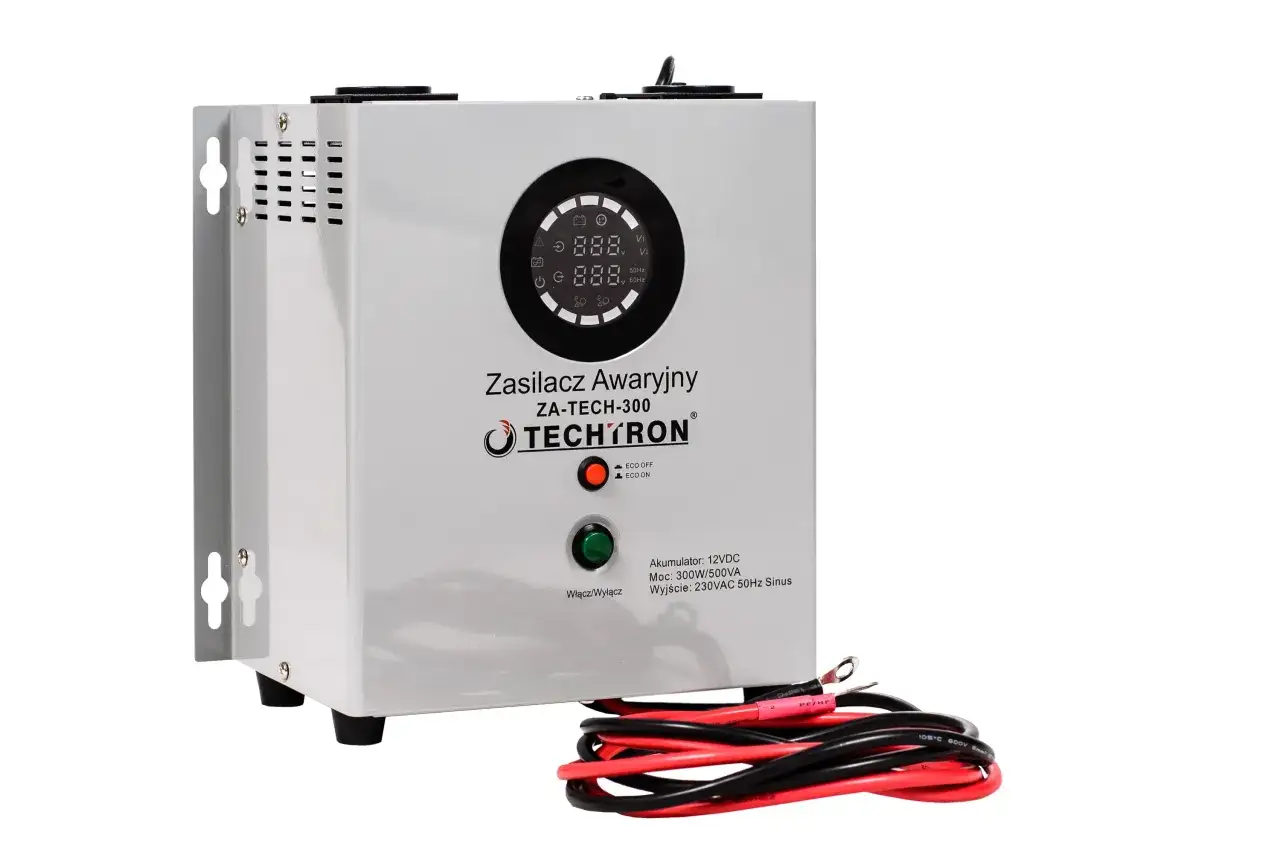

| Przetwornica z funkcją UPS i akumulatorem zewnętrznym | Kocioł pelletowy, większa kotłownia i kilka godzin autonomii | Trzeba dobrać akumulator, bezpiecznik i miejsce montażu |
| UPS online | Wrażliwa automatyka, częste wahania napięcia i wymagająca instalacja | Wyższa cena, większe straty energii i hałas wentylatora |
W praktyce do domu najczęściej rozsądny jest dedykowany zasilacz sinusoidalny z zewnętrznym akumulatorem. Daje większą elastyczność niż mały UPS komputerowy, a pojemność baterii można dopasować do oczekiwanego czasu pracy. Przy kotle gazowym nie zawsze potrzebujemy urządzenia o mocy 1000 W, ale taki zapas bywa uzasadniony przez prąd rozruchowy pompy.
W przypadku niektórych kotłów gazowych istotna jest także stała faza oraz prawidłowe odniesienie przewodu neutralnego do uziemienia. Jeśli po przełączeniu na baterię pojawia się błąd płomienia, kocioł nie startuje albo działa niestabilnie, problemem może być nie moc, lecz sposób realizacji wyjścia UPS-a. Zawsze sprawdzam wtedy instrukcję konkretnego modelu kotła.
Moc dobiera się do całej kotłowni, nie do samego kotła
Dobór zaczynam od pomiaru watomierzem. Sprawdzam osobno pracę w stanie czuwania i największe chwilowe obciążenie, na przykład podczas uruchomienia pompy, wentylatora lub podajnika. Dane z tabliczki znamionowej są przydatne, ale rzeczywisty pomiar daje znacznie pewniejszy wynik.
Orientacyjne zakresy mocy
- 300-500 W wystarcza zwykle do kotła gazowego z jedną pompą i sterownikiem.
- 500-700 W sprawdzi się przy kilku pompach, zaworach i rozbudowanej automatyce.
- 700-1000 W jest bezpieczniejszym wyborem dla kotła pelletowego z podajnikiem lub wentylatorem.
- Powyżej 1000 W warto rozważyć większy system, szczególnie gdy awaryjnie mają działać także inne obwody.
Nie należy mylić mocy czynnej wyrażonej w watach z mocą pozorną w woltoamperach. Dla silników i pomp liczy się zarówno wartość W, jak i zapas na rozruch. Jeżeli zmierzone obciążenie wynosi 180 W, nie kupowałbym urządzenia o mocy ciągłej 200 W. Bezpieczniejszy będzie model zapewniający co najmniej 400-500 W mocy czynnej, o ile producent dopuszcza taki sposób pracy.
Pompa ciepła wymaga osobnego podejścia. Jej sprężarka i grzałki mogą pobierać wielokrotnie więcej energii niż kocioł gazowy, a część instalacji pracuje trójfazowo. Mały zasilacz do kotłowni nie jest wtedy właściwym rozwiązaniem. Potrzebny może być magazyn energii, agregat inwerterowy albo dedykowany system zasilania awaryjnego zaprojektowany dla konkretnej pompy.
Akumulator decyduje, jak długo będzie działać ogrzewanie
Moc UPS-a mówi, ile urządzeń może zasilić, ale o czasie pracy decyduje przede wszystkim bateria. Przybliżony wzór wygląda tak:
czas pracy w godzinach = napięcie akumulatora × pojemność w Ah × sprawność × użyteczna głębokość rozładowania ÷ moc obciążenia
Dla akumulatora 12 V 100 Ah i obciążenia 120 W otrzymujemy 1200 Wh energii nominalnej. Po uwzględnieniu sprawności przetwornicy, temperatury i bezpiecznego poziomu rozładowania realny wynik będzie niższy. W praktyce można przyjąć około 5-7 godzin, choć dokładny czas zależy od rodzaju baterii i charakterystyki konkretnego urządzenia.
| Obciążenie kotłowni | Akumulator 12 V 45 Ah | Akumulator 12 V 100 Ah |
|---|---|---|
| 80 W | około 4-5 godzin | około 9-11 godzin |
| 120 W | około 3-4 godziny | około 5-7 godzin |
| 200 W | około 1,5-2 godziny | około 3-4 godziny |
| 300 W | około 1 godziny | około 2-3 godzin |
To wartości orientacyjne, a nie gwarancja. Akumulator AGM lub GEL dobrze nadaje się do sporadycznych awarii, natomiast LiFePO4 lepiej znosi częste cykle i zwykle pozwala wykorzystać większą część swojej pojemności. Nie wolno jednak podłączać dowolnej baterii litowej do przypadkowej przetwornicy. Ładowarka musi być zgodna z chemią akumulatora i jego napięciem.
Orientacyjne ceny kompletnego rozwiązania w Polsce wynoszą około 600-900 zł dla zestawu o mocy 300-500 W z mniejszą baterią, 900-1300 zł dla urządzenia około 700-1000 W z akumulatorem AGM 100 Ah oraz od około 1400 zł za wybrane zestawy z akumulatorem LiFePO4. Cena nie powinna być jedynym kryterium, bo tani model z nieodpowiednim przebiegiem napięcia może przynieść więcej problemów niż pożytku.
Podłączenie i testy, które robią różnicę
Najbezpieczniej zasilać z UPS-a wyłącznie urządzenia potrzebne do pracy kotłowni. Podłączam więc kocioł, pompę i sterownik, a nie całą instalację domu. Nie wolno zasilać obwodu przez włożenie wtyczki UPS-a do gniazda ściennego, ponieważ grozi to pojawieniem się napięcia na instalacji i porażeniem osób wykonujących prace przy sieci.

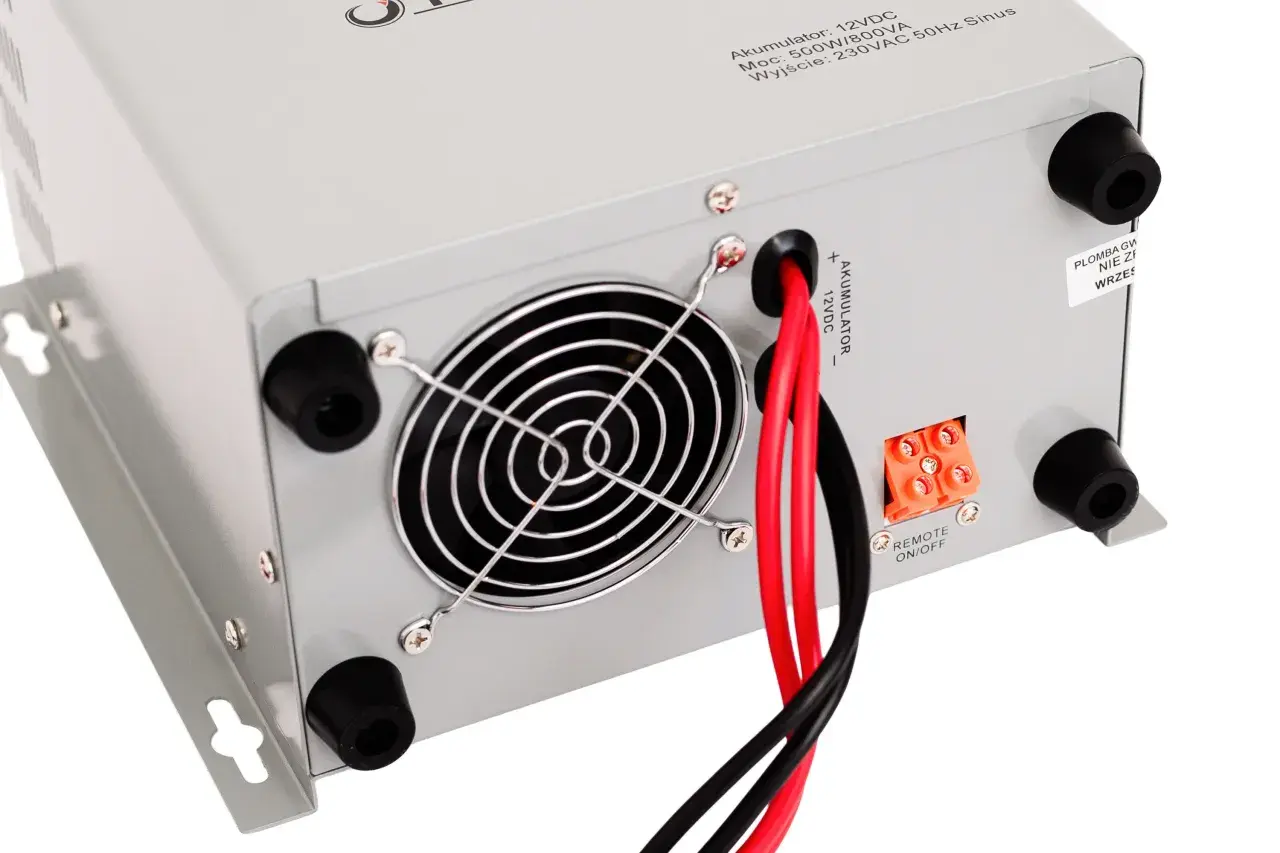

Akumulator powinien stać w suchym, chłodnym i wentylowanym miejscu, z dala od źródeł ciepła. Przy baterii zewnętrznej potrzebne są właściwe przewody, zabezpieczenie nadprądowe lub bezpiecznik oraz odpowiednia polaryzacja. Przy większych pojemnościach przewody muszą mieć odpowiedni przekrój, ponieważ po stronie 12 V płyną wysokie prądy.
Przeczytaj również: Trójfazowe zasilanie awaryjne: Jak wybrać idealny system?
Krótka procedura sprawdzenia
- Zmierz pobór mocy kotła i wszystkich urządzeń, które mają działać awaryjnie.
- Sprawdź w instrukcji kotła wymagania dotyczące przebiegu napięcia, fazy, neutralnego i uziemienia.
- Podłącz zasilacz zgodnie z instrukcją, bez tworzenia połączenia zwrotnego z instalacją domową.
- Przy uruchomionym kotle odłącz zasilanie sieciowe i obserwuj, czy pompa oraz palnik pracują prawidłowo.
- Po kilku minutach sprawdź alarmy, temperaturę przewodów, stan baterii i sposób powrotu do zasilania sieciowego.
Test warto powtórzyć przed sezonem grzewczym i po każdej wymianie akumulatora. Najczęstszy błąd polega na sprawdzeniu systemu bez obciążenia. Zasilacz może poprawnie pokazywać pracę na baterii, a mimo to wyłączać się po starcie pompy, podajnika albo wentylatora.
Ostatnia kontrola przed sezonem grzewczym
Przed zakupem spisz model kotła, liczbę pomp, pobór mocy oraz wymagany czas podtrzymania. Dla krótkich przerw wystarczy niewielki UPS z pełnym sinusem, natomiast przy kilku godzinach autonomii ważniejszy od ogromnej mocy będzie dobrze dobrany akumulator zewnętrzny.
Jeżeli kocioł nie uruchamia się po zaniku sieci, nie zakładaj od razu, że urządzenie jest uszkodzone. Sprawdź kolejno przebieg napięcia, polaryzację, przewód neutralny, uziemienie i zgodność z instrukcją producenta. Przy stałym podłączeniu do instalacji elektrycznej najlepiej zlecić montaż elektrykowi, bo poprawnie działające zasilanie awaryjne musi być nie tylko wydajne, ale przede wszystkim bezpieczne.
