Żółto-zielony przewód - Gdzie podłączyć PE? Poradnik!

Olgierd Ziółkowski 19 sierpnia 2026

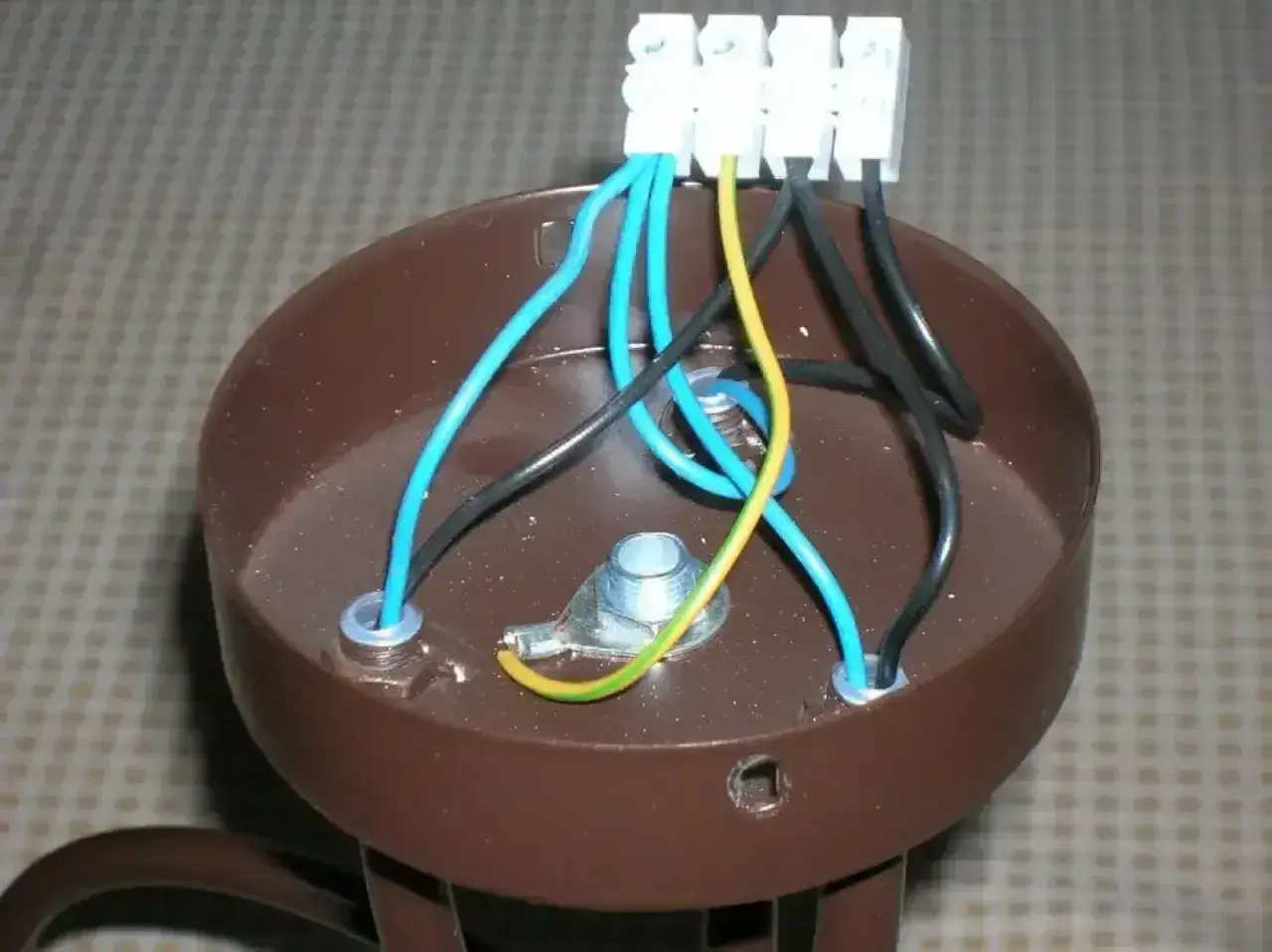

Podłączanie lampy: niebieski, czarny i żółto-zielony kabel w kostce.

Spis treści

Żółto-zielony przewód w domu nie jest przewodem „od czegokolwiek”, tylko żyłą ochronną, która ma przejąć niebezpieczne napięcie, zanim dotknie go człowiek. Najwięcej wątpliwości budzi to, jak podłączyć kabel żółto-zielony do gniazdka, lampy albo starej puszki, więc poniżej rozpisuję to po ludzku: gdzie ten przewód trafia, kiedy zostaje wolny, czego nie wolno z nim robić i jak odróżnić PE od PEN.

Najważniejsze zasady w jednym miejscu

  • Żółto-zielony przewód to PE, czyli przewód ochronny, a nie neutralny ani fazowy.
  • W poprawnej instalacji łączy się go z zaciskiem ochronnym gniazdka, lampy albo rozdzielnicy.
  • Jeśli oprawa ma klasę II, przewodu ochronnego zwykle się nie podłącza, tylko bezpiecznie izoluje.
  • W starej instalacji z PEN nie wolno zgadywać po kolorach ani dorabiać mostków „na oko”.
  • Kolor to za mało, dlatego przed montażem warto sprawdzić przewody miernikiem lub próbnikiem dwubiegunowym.
  • Jeśli widzisz dwa przewody bez wyraźnej ochrony, ślady przegrzania albo nie masz pewności co do układu sieci, lepiej przerwać pracę.

Co oznacza żółto-zielona żyła i dlaczego nie ma w niej miejsca na improwizację

W instalacji domowej żółto-zielona żyła pełni jedną rolę: ma chronić przed porażeniem. Nie służy do zasilania urządzenia, nie jest „zapasowym zerem” i nie powinna być używana jako faza, nawet jeśli komuś chwilowo tak wygodniej. W polskiej kolorystyce zgodnej z PN-HD 308 S2 ten kolor jest zarezerwowany dla przewodu ochronnego, czyli PE, a niebieski dla neutralnego, czyli N.

Ja zawsze zaczynam od funkcji żyły, nie od jej koloru. To ważne, bo przewód ochronny działa w układzie ochrony przeciwporażeniowej: przy uszkodzeniu izolacji ma odprowadzić prąd do punktu ochronnego i umożliwić szybkie wyłączenie zabezpieczenia. W praktyce wspiera to także wyłącznik różnicowoprądowy, najczęściej 30 mA, ale sam RCD nie zastępuje sprawnego PE. Jeśli ktoś zamieni ochronny z neutralnym, ochrona przestaje działać tak, jak powinna.

Warto też rozróżnić codzienne słowo „uziemienie” od technicznego PE. W domowej rozmowie ludzie wrzucają to do jednego worka, ale w praktyce liczy się konkretny zacisk, konkretny przewód i konkretny układ sieci. Gdy już to uporządkujesz, łatwiej zrozumieć, gdzie ten przewód faktycznie trafia w osprzęcie domowym.

Gdzie w praktyce podłącza się przewód ochronny

W domowych instalacjach nie ma jednego uniwersalnego miejsca dla żółto-zielonej żyły. Zależy to od urządzenia, klasy ochronności i tego, czy mówimy o gniazdku, lampie, czy o rozdzielnicy. Poniżej zbieram najczęstsze przypadki, bo właśnie tu pojawia się najwięcej pomyłek.

Sytuacja Gdzie trafia przewód żółto-zielony Na co uważać
Gniazdko z bolcem ochronnym lub stykami bocznymi Na zacisk ochronny PE połączony z elementem ochronnym gniazda Nie wolno wpinać go do N ani robić przypadkowego mostka
Oprawa oświetleniowa klasy I Na zacisk ochronny metalowej obudowy Połączenie musi być pewne mechanicznie i elektrycznie
Oprawa klasy II Zwykle nie podłącza się go w ogóle Przewód zostaje odizolowany w złączce i nie dotyka obudowy
Rozdzielnica Na szynę PE Nie mieszać z N za wyłącznikiem różnicowoprądowym

Przy lampach i oprawach najłatwiej o błąd, bo wielu osobom wydaje się, że skoro przewód jest „od ochrony”, to można go po prostu gdzieś zostawić albo podpiąć do neutralnego. Tego nie robię. Jeśli oprawa ma klasę II, przewód ochronny nie bierze udziału w zasilaniu urządzenia i musi być bezpiecznie zabezpieczony w złączce. Właśnie taki układ pokazuje się też w materiałach edukacyjnych dotyczących instalacji domowych: oprawa bez zacisku ochronnego nie potrzebuje PE, ale przewód nie może wisieć luzem.

Kiedy widzę gniazdko z bolcem, punkt odniesienia jest prosty: żyła ochronna ma trafić do ochrony, a nie do części roboczej obwodu. To samo dotyczy rozdzielnicy. Tam PE prowadzi się osobno od N, bo mieszanie tych torów po stronie odbiorczej kończy się błędami działania zabezpieczeń i niepotrzebnym ryzykiem. Następny problem pojawia się wtedy, gdy instalacja jest stara i nie wszystko ma już nową kolorystykę.

Jak podłączyć go do gniazdka, lampy i osprzętu

Zanim cokolwiek skręcę, wyłączam zasilanie i sprawdzam brak napięcia dwubiegunowym próbnikiem albo miernikiem. Sam kolor izolacji nie wystarcza, bo w starszych mieszkaniach albo po przeróbkach można trafić na przewody oznaczone niejednoznacznie. Potem dopiero patrzę na oznaczenia zacisków: L, N i symbol ochrony.

Gniazdko z bolcem ochronnym

W gniazdku żółto-zielona żyła trafia do zacisku ochronnego, który jest połączony z bolcem albo stykami bocznymi. Nie łączę jej z neutralnym, bo to nie jest zamiennik ochrony, tylko błąd instalacyjny. Jeśli gniazdo jest wymieniane w układzie, w którym przewód ochronny już istnieje, połączenie musi być solidne i mechanicznie stabilne, bo luźny styk potrafi unieważnić całą ochronę.

Oprawa klasy I

Metalowa lampa lub oprawa klasy I ma zacisk ochronny i właśnie tam trafia przewód PE. To ważne szczególnie tam, gdzie obudowa jest dostępna dotykowo: nad blatem, w garażu, w kotłowni albo w łazience. Jeśli obudowa ma metalowe elementy przewodzące, PE nie jest dodatkiem „na wszelki wypadek”, tylko częścią bezpieczeństwa użytkownika.

Przeczytaj również: Planowanie instalacji elektrycznej w domu - uniknij błędów, zyskaj komfort

Oprawa klasy II i sprzęt bez zacisku PE

W oprawach z podwójną izolacją przewodu ochronnego zwykle się nie podłącza, bo konstrukcja nie przewiduje ochronnego połączenia z obudową. Wtedy przewód zostawiam w osobnej złączce i dokładnie izoluję. Nie mostkuję go do N i nie przykręcam do przypadkowej śruby w metalowej puszce, bo to pozornie „sprytne” rozwiązanie, które potrafi stworzyć więcej problemów niż pożytku.

Jeżeli po takim sprawdzeniu nadal nie masz pewności, czy dany osprzęt wymaga PE, wracam do dokumentacji urządzenia albo kończę pracę i wołam elektryka. To szybsze niż poprawianie błędu po zwarciu. A jeszcze bardziej uważać trzeba wtedy, gdy w mieszkaniu została stara instalacja dwuprzewodowa.

Co zrobić w starej instalacji z przewodem PEN

W starszych domach i mieszkaniach można spotkać układ TN-C, w którym występuje przewód PEN łączący funkcję ochronną i neutralną. To nie jest to samo co zwykły PE. W materiałach szkoleniowych i technicznych przewód PEN opisuje się jako żółto-zielony z niebieskimi zakończeniami, właśnie po to, żeby było widać jego podwójną funkcję. I tu zaczyna się najtrudniejszy fragment: po samym kolorze nie zawsze da się bezbłędnie odczytać, co jest czym.

Jeśli w puszce mam tylko dwie żyły, nie zakładam automatycznie, że jedna z nich jest PE. Często oznacza to po prostu, że instalacja jest stara i wymaga identyfikacji, a czasem modernizacji. W takim układzie nie dorabiam własnych mostków „bo jakoś zadziała”. Szczególnie ważne jest to po stronie urządzeń chronionych wyłącznikiem różnicowoprądowym: za RCD nie powinno się łączyć PE z N, bo zabezpieczenie zacznie działać nieprawidłowo albo będzie wybijało bez powodu.

Jeżeli ktoś pyta mnie o żółto-zielony przewód w starej instalacji, pierwsza odpowiedź brzmi nie „gdzie go wpiąć”, tylko „czy na pewno wiem, z czym mam do czynienia”. W praktyce to właśnie rozróżnienie PE i PEN decyduje o tym, czy domowa przeróbka będzie bezpieczna, czy tylko na chwilę sprawi wrażenie działającej.

Jak sprawdzić przewody, zanim cokolwiek połączysz

Kolor izolacji pomaga, ale nie rozwiązuje wszystkiego. Zanim podłączam osprzęt, sprawdzam przewody w kilku krokach, bo w domu najczęściej myli nie sam schemat, tylko przekonanie, że „na pewno będzie tak jak zawsze”.

  1. Wyłączam zasilanie w rozdzielnicy i potwierdzam brak napięcia próbnikiem dwubiegunowym albo miernikiem.
  2. Sprawdzam, czy żółto-zielona żyła dochodzi do zacisku ochronnego, a nie do neutralnego.
  3. Oglądam stan izolacji, śruby i złączki, bo przegrzany przewód nie nadaje się do ponownego użycia bez oceny stanu połączenia.
  4. Jeśli to możliwe, sprawdzam ciągłość przewodu ochronnego, żeby nie opierać się wyłącznie na kolorze.
  5. Upewniam się, że przewód ma wystarczający zapas w puszce i nie będzie naciągnięty po zamknięciu osprzętu.

Najbardziej lubię w tym etapie jedną rzecz: szybko wychodzi, czy instalacja jest logiczna, czy tylko „ktoś kiedyś coś zrobił”. Jeśli wynik sprawdzenia jest niejasny, nie zakładam, że wszystko jest w porządku. W elektryce domowej zgadywanie kosztuje więcej niż chwila z miernikiem. A kiedy przewody już zostały rozpoznane, trzeba jeszcze uniknąć kilku typowych błędów montażowych.

Najczęstsze błędy, które psują ochronę

  • Łączenie PE z N „bo tak było w starej lampie” - w nowym układzie to błąd, który może rozregulować ochronę i wyzwalanie zabezpieczeń.
  • Używanie żółto-zielonego jako fazy - szczególnie niebezpieczne, bo ktoś później zakłada, że ma do czynienia z przewodem ochronnym.
  • Zostawienie żyły luzem bez izolacji - przewód może dotknąć obudowy albo innego zacisku i wywołać problem.
  • Wciśnięcie dwóch żył pod jedną śrubę bez przewidzianego do tego zacisku - po czasie połączenie się luzuje.
  • Podłączenie PE do zabrudzonego albo skorodowanego elementu - ochrona musi mieć pewny styk, a nie przypadkowy kontakt.
  • Przycięcie przewodu „na styk” - za krótka żyła utrudnia serwis i łatwo ją naderwać przy ponownym montażu.

W praktyce najgorszy błąd to nie tylko złe podłączenie, ale też stworzenie sytuacji, w której ktoś po tobie uzna wszystko za poprawne i zacznie używać instalacji bez podejrzeń. Dlatego zawsze wolę zostawić połączenie czytelne, opisane i mechanicznie stabilne. Z tej samej przyczyny przed zamknięciem puszki robię jeszcze ostatni, prosty przegląd.

Zanim zamkniesz puszkę, sprawdź jeszcze tę jedną rzecz

Zanim uznam pracę za skończoną, sprawdzam trzy rzeczy: czy przewód ochronny siedzi na swoim zacisku, czy N i PE nie są połączone tam, gdzie nie powinny, oraz czy żaden odcinek żyły nie został ściśnięty przez obudowę osprzętu. W urządzeniach klasy II upewniam się dodatkowo, że przewód ochronny jest bezpiecznie odizolowany i nie ma szansy dotknąć metalu.

Jeśli po drodze pojawia się choć jedna wątpliwość - stara instalacja, niejednoznaczne kolory, ślady przegrzania albo brak pewności co do układu sieci - nie dokańczam montażu „na czuja”. W domowej instalacji 230 V najbezpieczniejsze rozwiązanie to to, które działa przewidywalnie także za pół roku, a nie tylko w chwili przykręcania osprzętu.

FAQ - Najczęstsze pytania

Żółto-zielony przewód to żyła ochronna (PE), której zadaniem jest ochrona przed porażeniem prądem. Nie służy do zasilania urządzeń ani jako przewód neutralny. Odprowadza prąd do uziemienia w przypadku awarii izolacji.

W gniazdku z bolcem ochronnym żółto-zielony przewód PE zawsze podłącza się do zacisku ochronnego, który jest połączony z bolcem. Nigdy nie należy łączyć go z przewodem neutralnym (N) ani fazowym (L), aby zapewnić bezpieczeństwo instalacji.

W lampach klasy I (z metalową obudową) przewód PE podłącza się do zacisku ochronnego obudowy. W lampach klasy II (z podwójną izolacją) przewodu PE zazwyczaj się nie podłącza, lecz bezpiecznie izoluje w złączce, aby nie dotykał metalowych części.

W starszych instalacjach z przewodem PEN (łączącym funkcje ochronną i neutralną) należy zachować szczególną ostrożność. Nie wolno zgadywać połączeń po kolorach. Warto sprawdzić układ miernikiem lub wezwać elektryka, aby uniknąć błędów, zwłaszcza za wyłącznikiem różnicowoprądowym.

Kolor izolacji, zwłaszcza żółto-zielony dla PE, jest wskazówką, ale nie zawsze gwarancją, szczególnie w starszych instalacjach. Zawsze należy zweryfikować funkcję przewodu miernikiem lub próbnikiem dwubiegunowym przed podłączeniem, aby uniknąć pomyłek i zapewnić bezpieczeństwo.
