W dobrze wykonanej instalacji sama bruzda ma mniej znaczenia niż jej dopasowanie do przewodu, tynku i rodzaju ściany. W praktyce głębokość bruzd pod kable zależy od średnicy przewodu, wymaganej otuliny tynku i tego, czy pracujesz w ścianie działowej, nośnej czy w warstwie wykończeniowej. Poniżej rozkładam temat na konkrety: ile zostawić nad przewodem, kiedy bruzda jest już za głęboka i jak uniknąć błędów, które wychodzą dopiero przy malowaniu albo po pierwszym wierceniu.
Najkrócej: liczy się przewód, tynk i typ ściany
- Przy typowym przewodzie płaskim zwykle wystarcza kilkanaście milimetrów realnej głębokości, ale nad przewodem musi zostać min. 5 mm tynku.
- Nie ma jednej uniwersalnej głębokości dla każdej ściany, bo inne zasady obowiązują w przegrodzie działowej, a inne w nośnej.
- Bruzdy pionowe są bezpieczniejsze niż poziome, a trasy instalacji najlepiej prowadzić prosto, bez ukośnych skrótów.
- Jeśli używasz peszla lub rurki, bruzda musi być wyraźnie głębsza niż przy samym przewodzie.
- W cienkich lub konstrukcyjnie wrażliwych ścianach często lepiej zmienić trasę niż walczyć o kilka dodatkowych milimetrów.

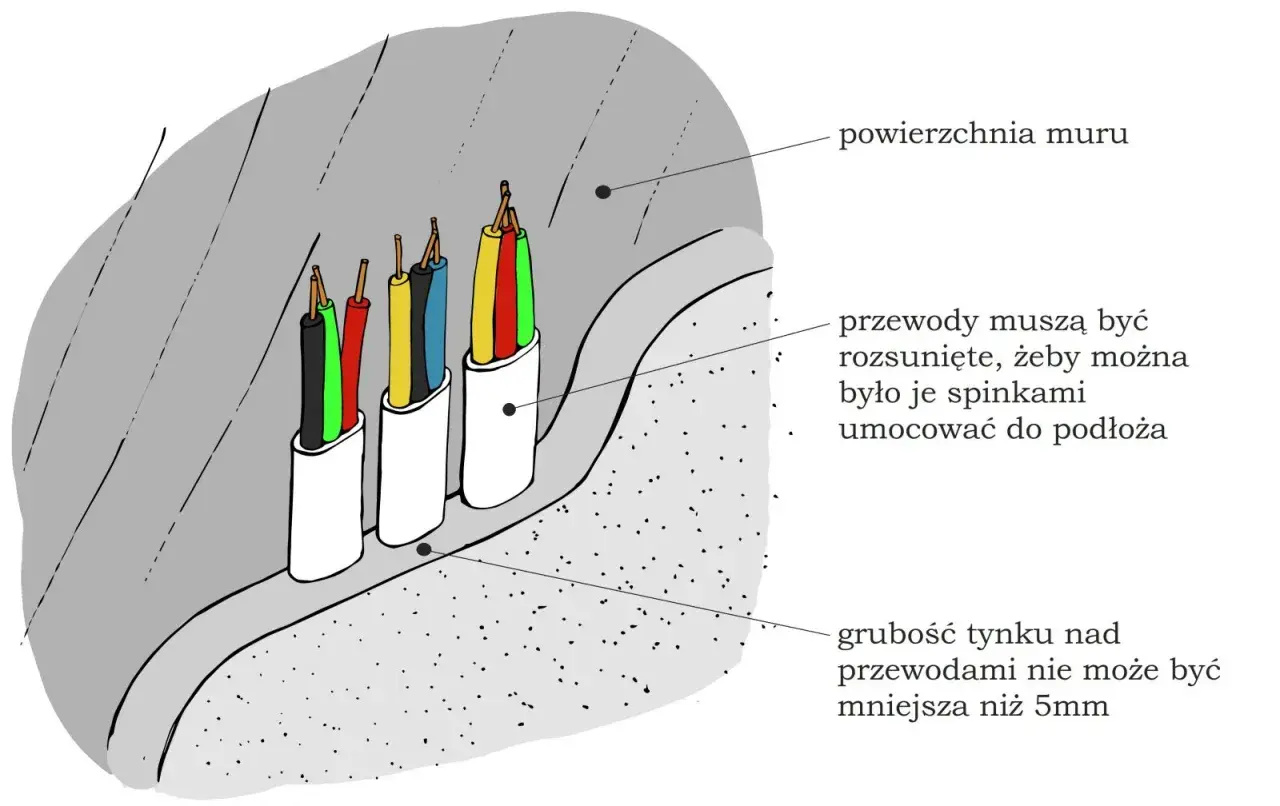

Ile miejsca zostawić nad przewodem
Ja liczę to bardzo prosto: średnica przewodu lub rurki, do tego minimum 5 mm przykrycia tynkiem i jeszcze niewielki margines na osadzenie oraz nierówności podłoża. To nie jest sztuka dla sztuki. Jeśli zostawisz za mało materiału nad instalacją, przewód zacznie „rysować” linię na ścianie, a przy wierceniu uszkodzisz go znacznie łatwiej.
W praktyce dla typowego płaskiego przewodu domowego, na przykład YDYp 3x1,5 mm2, zwykle celuję w około 10-15 mm gotowej warstwy nad przewodem. Przy dwóch przewodach obok siebie albo przy większym przekroju ta wartość rośnie. Gdy dochodzi peszel lub rurka karbowana, bruzda robi się wyraźnie głębsza, najczęściej w zakresie 25-35 mm. To są zakresy wykonawcze, a nie jedna sztywna liczba dla każdego przypadku.
| Sytuacja | Praktyczny zakres głębokości | Na co zwrócić uwagę |
|---|---|---|
| Pojedynczy przewód płaski pod tynkiem | 10-15 mm gotowej warstwy nad przewodem | Najczęściej wystarcza przy standardowym remoncie i równym podłożu |
| Dwa przewody lub większy przekrój | 15-20 mm | Trzeba pilnować, żeby przewody nie wypychały tynku |
| Przewód w peszlu lub rurce | 25-35 mm | Średnica osłony szybko zwiększa wymaganą głębokość |
| Rozgałęzienie lub miejsce pod puszkę | Zależnie od osprzętu | Tu liczy się nie tylko przewód, ale też miejsce na połączenia i promień gięcia |
Jeśli chcesz mieć prostą regułę roboczą, używam jej tak: głębokość bruzdy = średnica przewodu albo rurki + 5 mm otuliny + 2-3 mm zapasu. Otulina to po prostu warstwa materiału nad przewodem, która chroni go mechanicznie. To pomaga uniknąć sytuacji, w której kabel niby jest schowany, ale po tynkowaniu nadal wychodzi na wierzch. Następny krok to sprawdzenie, co na taki zakres pozwala sama ściana.
Co mówią przepisy i normy, których nie warto ignorować
Przepisy nie podają jednej magicznej głębokości dla każdej bruzdy. W praktyce wymagają czegoś ważniejszego: przewody wtynkowe mają być pokryte co najmniej 5 mm warstwą tynku, a cała instalacja powinna być prowadzona tak, by dało się ją później wymienić bez niszczenia konstrukcji budynku. To rozróżnienie jest kluczowe, bo często ktoś koncentruje się wyłącznie na tym, czy przewód „się mieści”, a pomija to, czy ściana po takim kuciu nadal pracuje bezpiecznie.
Ja traktuję to jako prostą zasadę: nie kuję głębiej niż potrzeba. Zbyt głęboka bruzda nie poprawia niczego po stronie elektrycznej, a może tylko osłabić mur, utrudnić tynkowanie i zwiększyć ryzyko uszkodzeń przy późniejszych pracach. Dlatego dokładnie mierzę przewód, planuję trasę i sprawdzam, czy nie da się zejść z głębokości przez zmianę przebiegu instalacji albo wybór innej technologii prowadzenia przewodów.
- Minimum 5 mm tynku nad przewodem to nie sugestia, tylko praktyczny punkt odniesienia dla instalacji wtynkowej.
- Trasa ma umożliwiać wymianę przewodu bez naruszania konstrukcji budynku.
- Głębsza bruzda nie oznacza lepszej instalacji - często oznacza tylko większe ryzyko dla ściany.
Skoro już wiadomo, że sama elektryka to tylko jedna strona tematu, trzeba jeszcze ocenić rodzaj ściany. I tutaj właśnie najczęściej rozstrzyga się, czy bruzdowanie ma sens, czy lepiej zmienić rozwiązanie.
Jak grubość ściany zmienia dopuszczalną bruzdę
To jest moment, w którym wiele osób popełnia błąd: traktuje każdą ścianę tak samo. A przecież cienka działówka, masywny mur z ceramiki i żelbet zachowują się zupełnie inaczej. W ścianach nośnych oraz w przegrodach o małej grubości bruzdy trzeba ograniczać bardziej niż w zwykłej warstwie tynku. W murach o grubości mniejszej niż 85 mm nie wykonuje się bruzd bez obliczeniowego uwzględnienia ich wpływu, a w ścianach grubszych nadal obowiązuje zasada umiaru.
| Rodzaj ściany | Jak podchodzę do bruzdy | Ryzyko |
|---|---|---|
| Cienka ścianka działowa | Tylko płytkie nacięcia, najlepiej minimalne | Łatwo ją osłabić i przebić na wylot |
| Ściana murowana średniej grubości | Prowadzę instalację pionowo i ograniczam głębokość do minimum | Zbyt długie poziome odcinki są problematyczne |
| Ściana murowana od 22,5 cm wzwyż | Większy margines, ale nadal nie robię bruzdy „na zapas” | Wciąż trzeba pilnować szerokości i położenia bruzdy |
| Żelbet lub beton zbrojony | Nie kuję bez projektu albo zmiany trasy | Zbrojenie i nośność są tu ważniejsze niż wygoda instalacyjna |
W murach o grubości co najmniej 22,5 cm dopuszcza się pionowe bruzdy nawet do 80 mm, ale tylko w określonych warunkach konstrukcyjnych, na przykład gdy nie sięgają wyżej niż do 1/3 wysokości ściany. To ważne, bo taki limit nie jest zachętą do głębokiego kucia pod kabel. To raczej górna granica konstrukcyjna, z której elektryk w domu zwykle w ogóle nie powinien korzystać. Dla większości obwodów domowych wystarcza bruzda znacznie płytsza.
W praktyce najbardziej bezpieczna jest logika: pionowo, krótko, możliwie płytko. Poziome i ukośne odcinki komplikują sprawę, bo częściej przecinają strefy osłabienia i później są trudniejsze do wykrycia podczas kolejnych prac remontowych. To prowadzi już prosto do samego wykonania, bo nawet dobra decyzja projektowa można zepsuć złym kuciem.
Jak wycinam bruzdę, żeby nie osłabić ściany
Jeżeli mam wykonać nową trasę, zaczynam od planu, a nie od młotka. Najpierw zaznaczam przebieg przewodu, sprawdzam, czy w ścianie nie ma istniejących instalacji, i mierzę rzeczywistą grubość podłoża. Dopiero potem dobieram narzędzie. Przy długich, prostych odcinkach najlepiej sprawdza się bruzdownica z odsysaniem pyłu. Szlifierka kątowa też działa, ale pyli bardziej i łatwiej o nierówny rowek. Dłuto zostawiam raczej do korekt, nie do całej instalacji.
Moja kolejność pracy
- Trasuję przebieg instalacji wyłącznie pionowo lub poziomo.
- Odmierzam średnicę przewodu albo rurki i dodaję wymagany zapas na tynk.
- Nacinam dwa równoległe boki bruzdy na kontrolowaną głębokość.
- Wybieram środek i oczyszczam rowek z pyłu oraz ostrych krawędzi.
- Układam przewód, mocuję go tak, by nie odstawał, i zamykam bruzdę zaprawą.
- Po związaniu materiału sprawdzam, czy nad instalacją zostaje odpowiednia warstwa wykończeniowa.
Przeczytaj również: Jak przymocować kabel do ściany - Poradnik bez wiercenia i z wierceniem
Na czym najczęściej się potyka wykonanie
- Za płytkie nacięcie powoduje, że kabel wybija spod tynku albo zostawia widoczny pas po malowaniu.
- Za głębokie cięcie nie daje żadnej korzyści, a może uszkodzić mur lub zbrojenie.
- Brak kontroli pyłu i nierówne krawędzie utrudniają późniejsze tynkowanie.
- Nieprzemyślany przebieg ukośny sprawia, że instalacja jest trudna do znalezienia przy kolejnych remontach.
Tu mam jeszcze jedną praktyczną uwagę: jeśli przewód ma zostać pod tynkiem, nie zostawiam pustej przestrzeni wokół niego. Taki luz sprzyja pękaniu wykończenia i obniża odporność mechaniczną całego odcinka. Lepiej ułożyć przewód stabilnie, a potem zamknąć bruzdę dobraną zaprawą niż liczyć, że wszystko „samo się ułoży”. Po wykonaniu instalacji najwięcej problemów wychodzi jednak nie przy samym kuciu, tylko przy typowych błędach wykonawczych.
Najczęstsze błędy, które widać dopiero po tynkowaniu
Najgorsze błędy przy bruzdach nie są spektakularne. One wyglądają niegroźnie w dniu kucia, a kłopot robią dopiero później. Właśnie dlatego tak często wracam do podstaw: właściwa głębokość, odpowiednia trasa i sensowny zapas na tynk. Kiedy któryś z tych elementów zawodzi, ściana zwykle szybko to pokazuje.
- Zbyt mała otulina nad przewodem - po malowaniu widać linię instalacji, a przy wierceniu łatwo przebić izolację.
- Zbyt głęboka bruzda - osłabia mur, szczególnie gdy jest pozioma albo znajduje się w ścianie nośnej.
- Trasa ukośna - trudna do wykrycia, nieczytelna dla kolejnych ekip i ryzykowna przy przyszłych pracach.
- Zbyt bliskie bruzdy obok siebie - lokalnie osłabiają przegrodę i mogą powodować pękanie wykończenia.
- Prowadzenie instalacji bez sprawdzenia grubości ściany - to najkrótsza droga do problemów z nośnością.
Jeżeli chcesz uniknąć reklamacyjnego efektu „linia pod farbą”, patrzę na dwie rzeczy jednocześnie: czy przewód jest wystarczająco głęboko schowany i czy warstwa wykończeniowa nad nim jest naprawdę ciągła. Czasem na papierze wszystko wygląda dobrze, ale po kilku tygodniach wychodzi, że tynk był za cienki albo ściana została zbyt mocno podcięta. Wtedy naprawa zajmuje więcej czasu niż zrobienie instalacji od nowa, już rozsądniej.
Co zapamiętać, zanim weźmiesz bruzdownicę do ręki
Jeżeli miałbym zostawić jedną zasadę, brzmiałaby tak: najpierw dobieram trasę i ścianę, dopiero potem głębokość. Dla typowej instalacji domowej zwykle wystarcza kilkanaście milimetrów, ale finalną decyzję zawsze wyznaczają średnica przewodu, rodzaj osłony i to, czy nad instalacją zostaje bezpieczna warstwa tynku. Im bardziej złożona ściana, tym mniej miejsca na improwizację.
W praktyce najrozsądniej działa prosty filtr: jeśli instalacja wymaga ciężkiego kucia, przecina ścianę nośną albo prowadzi do zbyt głębokiego nacięcia, szukam innego wariantu. Czasem wystarczy zmiana strony ściany, czasem listwa instalacyjna, a czasem sufit podwieszany albo inny przebieg obwodu. Najtańsze rozwiązanie na etapie kucia nie zawsze jest najlepsze po tynkowaniu, a to właśnie po tynkowaniu wychodzą wszystkie błędy, których można było uniknąć wcześniej.
