W domowej instalacji mocniejsze odbiory, takie jak płyta indukcyjna, piekarnik czy wybrane urządzenia warsztatowe, wymagają czegoś więcej niż zwykłego punktu 230 V. W praktyce pod pojęciem gniazdo dwufazowe najczęściej kryje się obwód zasilany z dwóch faz w instalacji 400 V, dlatego ważniejsze od samej nazwy są: sposób podłączenia, zabezpieczenia i zgodność z instrukcją urządzenia. Poniżej wyjaśniam, kiedy takie rozwiązanie ma sens, jak je rozpoznać i na co uważać przy planowaniu domowej instalacji.
Najważniejsze rzeczy do sprawdzenia przed montażem
- To zwykle nie jest osobny „standard”, tylko skrót myślowy dla zasilania z dwóch faz albo złącza 400 V.
- Najczęściej wykorzystuje się je do płyty indukcyjnej, większego piekarnika, pompy ciepła, ładowarki EV albo osprzętu w garażu.
- Kluczowe są: osobny obwód, właściwy przekrój przewodu, dopasowany bezpiecznik i ochrona różnicowoprądowa 30 mA.
- Nie każde urządzenie „na 400 V” działa tak samo, więc zawsze trzeba sprawdzić schemat podłączenia producenta.
- Największe koszty zwykle wynikają nie z samego gniazda, tylko z doprowadzenia przewodu i ewentualnej modernizacji rozdzielnicy.
To określenie bywa mylące
W branży elektrycznej używa się prostych skrótów, ale nie każdy z nich jest precyzyjny. Ja traktuję tę frazę jako opis punktu zasilanego z dwóch faz, a nie jako osobny, oficjalny typ osprzętu. W polskiej instalacji domowej standardem jest 230 V między fazą a przewodem neutralnym oraz 400 V między dwiema fazami, więc w praktyce mówimy raczej o obwodzie 2L+N albo o gnieździe 400 V, zależnie od urządzenia.
To ważne, bo od razu porządkuje temat: nie chodzi o „mocniejsze gniazdko” samo w sobie, tylko o odpowiednio zaprojektowany obwód. Jeśli urządzenie jest przewidziane do pracy na dwóch fazach, podłącza się je zgodnie ze schematem producenta, a jeśli wymaga pełnego 3-fazowego zasilania, nie da się tego sensownie zastąpić prostą adaptacją. Właśnie tutaj najczęściej rodzą się błędy i nieporozumienia, więc warto najpierw ustalić, z jakim odbiornikiem mamy do czynienia.
Jeżeli ktoś liczy, że taki punkt „załatwi” wszystkie problemy z przeciążeniem w domu, zwykle myli obwód z rozwiązaniem systemowym. To prowadzi wprost do pytania, kiedy takie zasilanie naprawdę ma sens.
Kiedy taki punkt ma sens w domu
Najczęściej widzę go tam, gdzie jedno urządzenie pobiera na tyle dużo energii, że pojedynczy obwód 230 V byłby po prostu zbyt ciasny. W praktyce chodzi głównie o płyty indukcyjne, wybrane piekarniki, niektóre pompy ciepła, ładowarki do samochodów elektrycznych oraz sprzęt w garażu albo warsztacie. W domu jednorodzinnym to zwykle nie jest luksus, tylko sposób na bezpieczne rozłożenie obciążenia.
Jeśli instalacja ma pozostać wygodna i przewidywalna, ja patrzę nie tylko na moc urządzenia, ale też na to, czy da się ją podzielić na kilka torów zasilania. Przy odbiornikach grzejnych ma to największe znaczenie, bo tam rośnie zarówno pobór prądu, jak i ryzyko przegrzania przewodów przy złym doborze zabezpieczeń. Dlatego w nowych kuchniach taki obwód planuje się często od razu, zamiast później kuć ściany i przerabiać rozdzielnicę.
| Rozwiązanie | Typowe napięcie | Najczęstsze zastosowanie | Co warto wiedzieć |
|---|---|---|---|
| Obwód jednofazowy | 230 V | Oświetlenie, drobne AGD, mniejsze odbiory | Przy 16 A daje około 3,68 kW, więc szybko kończy się zapas mocy. |
| Obwód 2L+N | 230 V na dwóch fazach | Płyta indukcyjna, część piekarników, urządzenia kuchenne o większym poborze | Każda faza jest obciążana osobno, dlatego trzeba trzymać się schematu z instrukcji. |
| Obwód 3-fazowy | 400 V między fazami | Sprzęt warsztatowy, większe urządzenia techniczne, część ładowarek EV | Przy 16 A na fazę to około 11 kW, ale tylko wtedy, gdy urządzenie faktycznie wykorzystuje trzy fazy. |
Najprościej mówiąc: nie każde urządzenie 400 V potrzebuje trzech faz, ale każde musi być podłączone dokładnie tak, jak przewidział producent. Z tego powodu przed doborem osprzętu sprawdzam tabliczkę znamionową i instrukcję, a dopiero potem myślę o samym gnieździe i przewodach.

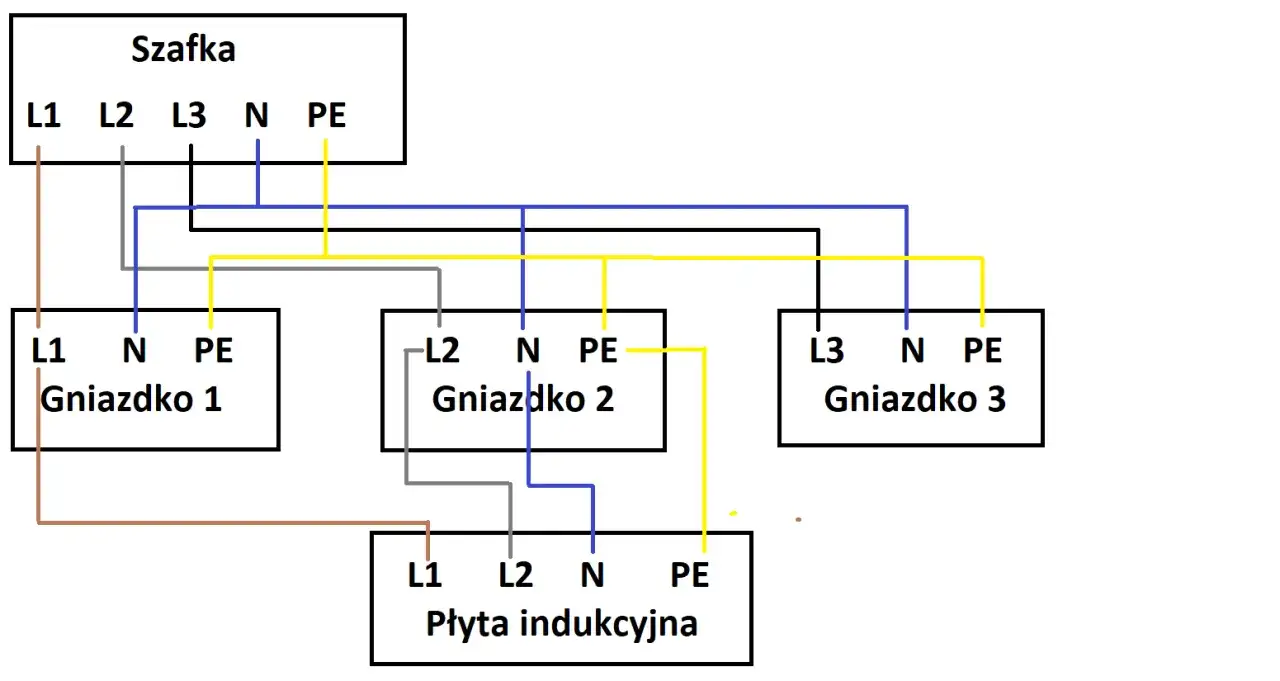

Jak odróżnić zasilanie dwóch faz od klasycznego 400 V
Tu najłatwiej o pomyłkę, bo z zewnątrz oba rozwiązania mogą wyglądać podobnie. W praktyce różni je nie tylko liczba żył, ale też sposób wykorzystania przewodów. Przy układzie 2L+N urządzenie dostaje dwie osobne fazy oraz neutralny, natomiast w pełnym obwodzie 3-fazowym dochodzą trzy fazy. Jeśli ktoś patrzy wyłącznie na kolor gniazda albo liczbę styków, szybko wpada w pułapkę uproszczeń.
Z mojego doświadczenia najlepiej działa prosta zasada: nie zgaduję na podstawie wyglądu, tylko czytam oznaczenia na urządzeniu. Szukam zapisów typu 230 V, 2L+N, 2N~, 3N~ albo schematu zacisków. To właśnie on mówi, czy sprzęt ma pracować na jednej fazie, dwóch, czy trzech. Sam osprzęt jest tylko końcówką całego układu.
- 2L+N oznacza dwie fazy i neutralny, najczęściej spotykane przy płytach indukcyjnych.
- 3N~ oznacza pełne zasilanie trójfazowe z neutralnym, częstsze w większych odbiornikach.
- 230 V to zwykłe zasilanie jednofazowe, najprostsze, ale najmniej elastyczne przy dużym poborze mocy.
- Przewód PE jest obowiązkowy, bo odpowiada za ochronę przeciwporażeniową.
Warto też pamiętać, że czerwone złącze CEE 400 V nie zawsze oznacza, że urządzenie używa wszystkich trzech faz. Czasem producent przewiduje tylko dwie z nich, a pozostały tor zostaje niewykorzystany. To dlatego tak ważny jest schemat zacisków i opis z instrukcji, a nie same przyzwyczajenia z budowy czy warsztatu. Od tego zależy, jak dobrać przewód, zabezpieczenie i miejsce montażu.
Jak zaplanować przewody i zabezpieczenia
Tu decydują się trzy rzeczy: przekrój przewodu, zabezpieczenie nadprądowe i ochrona różnicowoprądowa. W domowej praktyce dla wielu płyt indukcyjnych spotyka się przewód 5x2,5 mm² oraz dwa zabezpieczenia 16 A, ale nie traktuję tego jako uniwersalnej recepty. Jeśli producent wymaga innego układu, to właśnie jego dokumentacja ma pierwszeństwo. Długość trasy, sposób prowadzenia kabla i obciążenie obwodu też mają znaczenie, bo przy długich odcinkach rosną spadki napięcia.
W nowych instalacjach lub przy modernizacji starej rozdzielnicy dobrze jest od razu przewidzieć osobny obwód dla mocnego odbiornika. Dzięki temu nie miesza się on z gniazdami ogólnymi i nie wyłącza przypadkiem połowy kuchni przy każdym przeciążeniu. Dla mnie to nie jest przesada, tylko najprostszy sposób na czytelność i serwisowalność instalacji.
| Element | Typowa praktyka | Dlaczego to ma znaczenie |
|---|---|---|
| Przewód | Najczęściej 5x2,5 mm², ale zawsze zgodnie z instrukcją odbiornika | Za mały przekrój szybciej się nagrzewa i ogranicza bezpieczne obciążenie. |
| Zabezpieczenie nadprądowe | Dobierane do kabla i mocy urządzenia, często 16 A na tor | Chroni obwód przed przeciążeniem i zwarciem. |
| RCD | 30 mA dla obwodów gniazdowych do 32 A | Zmniejsza ryzyko porażenia i jest dziś standardem w domowych instalacjach. |
| Stopień IP | IP44 lub wyżej w garażu, pralni i strefach narażonych na wilgoć | Chroni osprzęt przed wodą i pyłem. |
| Opis obwodu | Jednoznaczne oznaczenie w rozdzielnicy | Ułatwia serwis, diagnostykę i późniejsze prace modernizacyjne. |
Jeśli urządzenie ma opcję pracy na jednej albo dwóch fazach, ja wybieram wariant zgodny z realnymi możliwościami instalacji, a nie „na oko”. To drobna różnica na etapie montażu, ale ogromna różnica przy późniejszym użytkowaniu. Właśnie dlatego techniczna poprawność liczy się bardziej niż sam zakup osprzętu.
Najczęstsze błędy przy montażu i użytkowaniu
W tej części najwięcej szkód robi pośpiech. Zwykle problem nie wynika z samego gniazda, tylko z tego, że ktoś chce przyspieszyć montaż, ominąć schemat albo wykorzystać to, co akurat zostało w ścianie. Przy mocnych odbiornikach takie podejście kończy się później przegrzewaniem przewodów, wybijaniem zabezpieczeń albo uszkodzeniem urządzenia.
- Dobór osprzętu „na oko” zamiast według instrukcji urządzenia.
- Używanie zbyt cienkiego przewodu lub starej trasy kablowej bez weryfikacji stanu izolacji.
- Mieszanie obwodów, czyli dokładanie mocnego odbiornika do już obciążonej linii.
- Ignorowanie ochrony PE i RCD, zwłaszcza w kuchni, garażu i pralni.
- Mylenie 400 V z „uniwersalną mocą”, choć urządzenie może wymagać konkretnego układu 2L+N albo 3N~.
- Stosowanie przedłużaczy i adapterów, które nie są przewidziane do takiego obciążenia.
W przypadku napędów i silników dochodzi jeszcze kolejny szczegół: kolejność faz. Dla płyty grzewczej zwykle nie ma to znaczenia, ale dla części urządzeń wirujących już tak. To pokazuje, że jedno określenie „400 V” nie mówi jeszcze wszystkiego o zastosowaniu. Dopiero rodzaj odbiornika przesądza, czy liczy się tylko moc, czy także sekwencja zasilania.
Ile to kosztuje i co podnosi cenę
W 2026 roku sam osprzęt jest zwykle najmniejszą pozycją na rachunku. Dużo więcej kosztuje doprowadzenie przewodu, ewentualne kuwanie ścian, przeróbka rozdzielnicy i późniejsze uruchomienie. Jeśli w domu masz już przygotowany obwód, koszt bywa całkiem rozsądny. Jeśli trzeba zaczynać od zera, budżet rośnie szybko.
| Element | Orientacyjny koszt | Uwagi praktyczne |
|---|---|---|
| Gniazdo 400 V 16 A | 20-30 zł | Prosty osprzęt stały lub tablicowy, zwykle do lżejszych zastosowań. |
| Gniazdo 400 V 32 A | 25-60 zł | Droższe, ale nadal nie jest to duży wydatek w skali całej instalacji. |
| Przewód 5x2,5 mm² | 8,5-14,5 zł/mb | Cena zależy od typu przewodu, długości odcinka i miejsca zakupu. |
| Robocizna za montaż | 180-300 zł | Za prosty montaż w przygotowanym miejscu; przy trudniejszym dostępie bywa wyżej. |
| Nowy obwód z rozdzielnicy | 500-1500 zł i więcej | Największy wpływ mają długość trasy, rodzaj ścian i ewentualna modernizacja zabezpieczeń. |
Jeśli dochodzą pomiary, opis obwodu i porządkowanie rozdzielnicy, koszt może wzrosnąć o kolejne kilkaset złotych. To nadal zwykle lepsza inwestycja niż późniejsze poprawki po złym podłączeniu. Z mojego punktu widzenia najdroższe nie jest samo gniazdo, tylko błędna decyzja podjęta na etapie planowania.
Co warto ustalić przed pierwszym podłączeniem
Zanim ktokolwiek zacznie montaż, sprawdzam cztery rzeczy: jakie urządzenie będzie zasilane, jaki ma schemat podłączenia, jaki obwód jest już dostępny i czy rozdzielnica ma odpowiedni zapas. To oszczędza czas, pieniądze i nerwy. Jeśli instalacja jest starsza, dochodzi jeszcze kwestia stanu przewodów, rozdziału PEN oraz tego, czy obwód rzeczywiście nadaje się do mocniejszego odbiornika.
- Sprawdź tabliczkę znamionową i instrukcję urządzenia, nie sam opis ze sklepu.
- Ustal, czy potrzebujesz 2L+N, pełnego 3N~, czy zwykłego 230 V.
- Oceń, czy obwód ma być osobny, czy można wykorzystać istniejącą linię po jej weryfikacji.
- Zapewnij odpowiednie miejsce montażu, zwłaszcza przy kuchni, garażu albo strefach narażonych na wilgoć.
- Poproś o sprawdzenie zabezpieczeń i pomiary po zakończeniu prac.
Jeżeli dwa pierwsze punkty są niejasne, nie zamawiam osprzętu „na zapas”. Najpierw ustalam realne wymagania odbiornika i możliwości instalacji, bo właśnie na tym etapie zapada decyzja, czy cały punkt będzie działał bezpiecznie i bez kompromisów. To najprostszy sposób, żeby domowa instalacja była po prostu poprawna, a nie tylko „jakoś podłączona”.
