Układ podtrzymania stycznika to jedno z tych rozwiązań, które wyglądają skromnie, a w praktyce porządkują sterowanie całym obwodem. W tym artykule pokazuję, jak działa samopodtrzymanie stycznika, jak czytać typowy schemat Start-Stop, gdzie ma sens w automatyce budynkowej i jakie błędy najczęściej powodują, że układ pracuje niestabilnie albo wcale nie rusza.
Najważniejsze rzeczy, które trzeba wiedzieć o podtrzymaniu
- Układ uruchamia się krótkim impulsem z przycisku Start, a potem utrzymuje stan dzięki stykowi pomocniczemu NO.
- Przycisk Stop musi być wpięty szeregowo jako styk NC, żeby przerwać zasilanie cewki.
- W automatyce budynkowej ten schemat sprawdza się przy pompach, wentylacji, oświetleniu technicznym i prostych napędach.
- Najczęstsze problemy to zły typ styku, brak styku pomocniczego, pomylone napięcie cewki i błędne wpięcie zabezpieczeń.
- Dobór stycznika warto oprzeć na napięciu sterowania, kategorii pracy i liczbie styków pomocniczych.
Jak działa samopodtrzymanie stycznika
Najprościej patrzę na ten układ jak na obwód, który po otrzymaniu impulsu „zapamiętuje” stan załączenia. Naciśnięcie Start zasila cewkę, stycznik przyciąga, a jego styk pomocniczy NO zamyka drogę podtrzymania, omijając przycisk Start.
Od tego momentu przycisk można puścić, bo zasilanie cewki płynie już inną ścieżką. Rozłączenie następuje dopiero po wciśnięciu Stop, zadziałaniu zabezpieczenia albo zaniku zasilania sterowania.
W praktyce właśnie ta prostota robi największą różnicę: operator nie musi trzymać przycisku, a układ zachowuje się przewidywalnie. Dobrze zaprojektowane podtrzymanie stycznika jest też łatwe do wpięcia w automatykę budynkową, bo można je traktować jako lokalny, niezależny fragment logiki sterowania.
Warto zapamiętać jedno rozróżnienie: obwód podtrzymania utrzymuje stan pracy, ale nie zastępuje funkcji bezpieczeństwa. Jeśli urządzenie ma się zatrzymać z powodu awarii, przeciążenia albo otwarcia osłony, ten sygnał musi fizycznie przerwać zasilanie cewki.
Skoro logika jest tak prosta, przejdźmy do samego schematu, bo to właśnie tam najłatwiej wychwycić różnicę między poprawnym układem a połączeniem, które wygląda podobnie, ale działa źle.

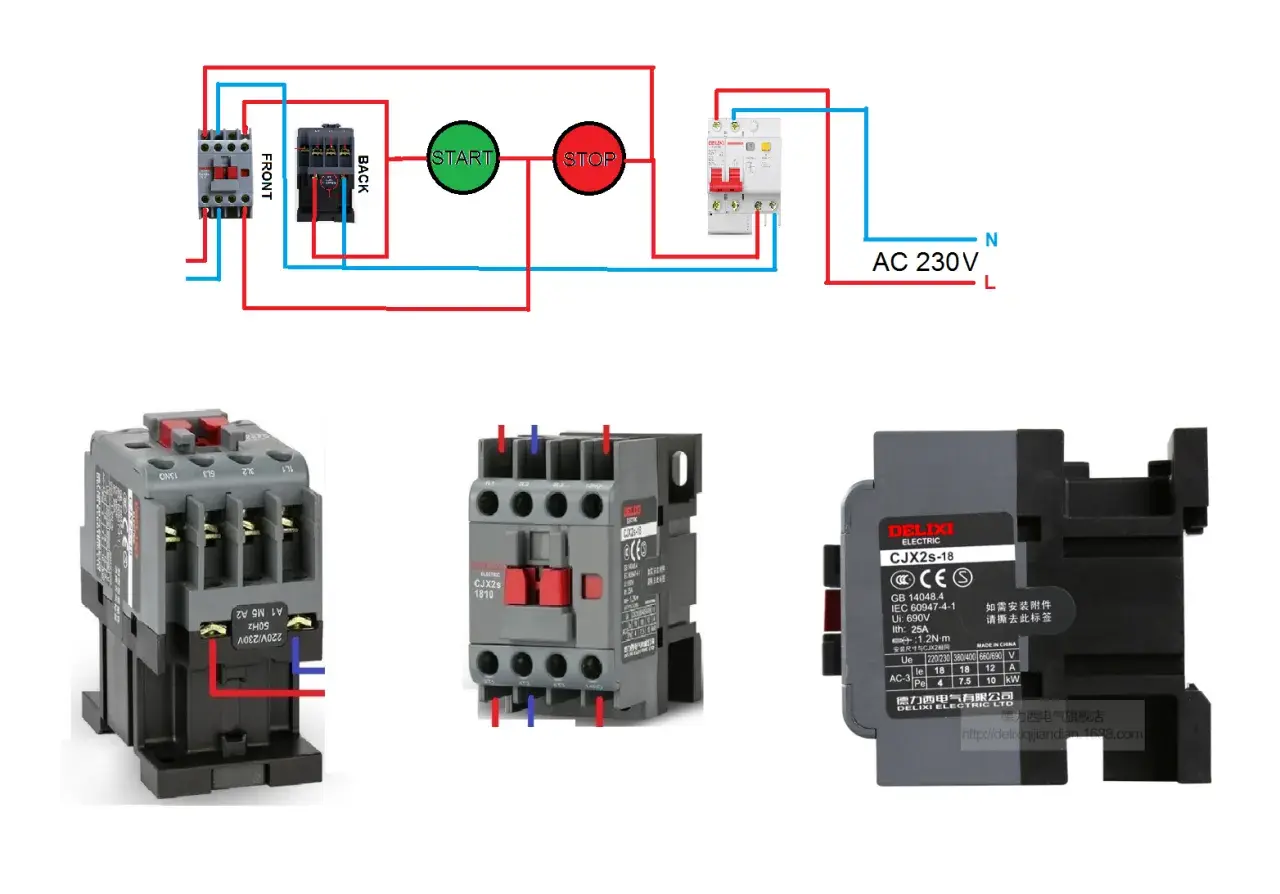

Jak wygląda poprawny obwód Start-Stop
Klasyczny układ składa się z czterech podstawowych elementów: przycisku Start NO, przycisku Stop NC, cewki stycznika oraz styku pomocniczego NO, który zwiera się po załączeniu. W wielu instalacjach dochodzi jeszcze styk NC zabezpieczenia przeciążeniowego, wpinany szeregowo z cewką.
| Element | Rola w układzie | Co sprawdzam przy montażu |
|---|---|---|
| Start NO | Podaje chwilowy impuls na cewkę | Czy jest faktycznie normalnie otwarty i nie pracuje jako bistabilny |
| Stop NC | Przerywa obwód sterowania | Czy jest w szeregu z cewką, a nie na obejściu |
| Styk pomocniczy NO | Podtrzymuje zasilanie po puszczeniu Start | Czy jest dobrany do danego stycznika i ma właściwe oznaczenia |
| Cewka A1/A2 | Wykonuje właściwe załączenie stycznika | Czy napięcie cewki zgadza się z napięciem sterowania |
| Styk przeciążeniowy 95-96 | Wyłącza układ przy przeciążeniu | Czy faktycznie rozłącza sterowanie, gdy zabezpieczenie zadziała |
W obwodach PLC i BMS zasada jest ta sama, nawet jeśli impuls Start pochodzi z wyjścia cyfrowego albo z przekaźnika pośredniczącego. Ja zawsze sprawdzam, czy logika podtrzymania nie dubluje się z programem sterownika, bo wtedy łatwo o nieoczywiste blokady albo ponowne samoczynne załączenie po restarcie zasilania.
Jeżeli układ ma pracować niezawodnie, schemat trzeba czytać od lewej do prawej: najpierw źródło sterowania, potem elementy odcinające, a na końcu cewka. Taki porządek od razu pokazuje, gdzie obwód może się przerwać i dlaczego urządzenie nie trzyma stanu.
Gdzie w automatyce budynkowej taki układ sprawdza się najlepiej
W budynkach najczęściej spotykam go tam, gdzie trzeba uruchomić obwód jednym impulsem i utrzymać pracę bez ciągłego trzymania przycisku. To bardzo praktyczne przy prostych funkcjach lokalnych, które nie wymagają rozbudowanej logiki sterownika.
- Pompy obiegowe i cyrkulacyjne - podtrzymanie ułatwia ręczny start serwisowy albo lokalne załączenie obiegu.
- Wentylacja i nawiew - prosty obwód Start-Stop bywa wygodny przy testach i pracy awaryjnej.
- Oświetlenie techniczne - szczególnie tam, gdzie jedna komenda ma utrzymać stan do chwili ręcznego wyłączenia.
- Napędy pomocnicze - siłowniki, kurtyny, bramy, małe układy transportowe.
- Sterowanie lokalne w rozdzielni - kiedy instalator potrzebuje niezależnego trybu pracy poza BMS.
W instalacjach budynkowych ważne jest jednak rozróżnienie między wygodą obsługi a funkcją bezpieczeństwa. Jeśli dany obwód ma wpływ na ochronę pożarową, oddymianie, odcięcie zasilania awaryjnego albo inne krytyczne zadanie, nie wolno traktować zwykłego podtrzymania jako pełnego zabezpieczenia.
Właśnie dlatego lubię taki układ w prostych obwodach pomocniczych, ale nie nadużywam go tam, gdzie potrzebna jest logika z priorytetami, blokadami i kontrolą stanu. To prowadzi prosto do najczęstszych błędów, które w praktyce widuje się zaskakująco często.
Najczęstsze błędy, które psują działanie podtrzymania
Większość awarii nie wynika z „uszkodzonego stycznika”, tylko z drobnego błędu w logice połączeń. Ja najpierw sprawdzam oznaczenia styków, potem napięcie cewki, a dopiero na końcu sam aparat.
| Błąd | Skutek | Jak to poprawić |
|---|---|---|
| Start i Stop mają zamienione funkcje | Układ nie załącza się albo nie daje się wyłączyć | Zweryfikować typ styków i oznaczenia NO/NC przed podaniem zasilania |
| Brak styku pomocniczego NO | Stycznik trzyma tylko podczas naciskania przycisku | Dodać odpowiedni styk pomocniczy albo wybrać stycznik z gotowym blokiem |
| Stop nie jest w szeregu z cewką | Wyłączenie jest pozorne albo nieskuteczne | Wpiąć Stop tak, aby odcinał zasilanie cewki bez obejścia |
| Napięcie cewki nie zgadza się z zasilaniem | Stycznik brzęczy, grzeje się lub nie domyka | Dobrać cewkę do realnego napięcia sterowania, a nie do „tego, co akurat jest” |
| Pominięto zabezpieczenie przeciążeniowe | Układ działa, ale bez ochrony przy przeciążeniu | Włączyć styk NC zabezpieczenia w obwód sterowania |
Najbardziej zdradliwy jest błąd z napięciem cewki. W rozdzielniach budynkowych spotyka się sterowanie 24 V DC, 24 V AC i 230 V AC, a pomyłka w tym miejscu nie zawsze kończy się natychmiastowym uszkodzeniem - czasem objawia się tylko niestabilną pracą, którą trudno potem wychwycić bez pomiaru.
Drugi częsty problem widzę przy modernizacjach: ktoś dołącza nowy element do istniejącego układu, ale nie sprawdza, czy styk pomocniczy rzeczywiście ma wystarczającą liczbę torów i czy nie został już wykorzystany do innej funkcji. To moment, w którym warto przejść do doboru aparatury, bo sama poprawna logika to jeszcze nie wszystko.
Jak dobrać stycznik i osprzęt do takiego układu
Przy doborze patrzę na cztery rzeczy: napięcie cewki, kategorię pracy, liczbę styków pomocniczych i sposób montażu. W prostych aplikacjach budynkowych wygodne są styczniki modułowe na szynę DIN z cewką dopasowaną do lokalnego napięcia sterowania, często 24 V DC albo 230 V AC.
| Kryterium | Co wybrać | Dlaczego to ważne |
|---|---|---|
| Napięcie cewki | Takie samo jak obwód sterowania | Eliminuje dodatkowe przekaźniki i błędy integracji |
| Kategoria pracy | AC-1 dla obciążeń rezystancyjnych, AC-3 przy silnikach | Inaczej zużywają się styki i inna jest dopuszczalna praca |
| Styk pomocniczy | Minimum 1 NO do podtrzymania, często 1 NC do blokad | Bez tego układ Start-Stop nie będzie pełny |
| Zabezpieczenie | Styk NC zabezpieczenia przeciążeniowego w torze cewki | Chroni obwód przed pracą poza bezpiecznym zakresem |
| Obudowa i montaż | Szyna DIN, odpowiedni IP, sensowny dostęp serwisowy | Ułatwia utrzymanie i późniejszą diagnostykę |
Jeśli układ ma być sterowany z PLC, BMS albo prostego przekaźnika czasowego, zwracam też uwagę na parametry styków pomocniczych. W danych katalogowych wielu producentów takie tory pomocnicze są przewidziane raczej do sygnałów sterujących niż do zasilania odbiorników mocy, więc nie wolno mieszać ich z obwodem głównym.
Praktyczna reguła jest prosta: obwód podtrzymania ma działać lekko, czytelnie i z zapasem, a nie „na styk”. Jeżeli coś wymaga dociągania przewodami albo obejść, zwykle oznacza to, że lepszy będzie inny stycznik, dodatkowy przekaźnik pośredniczący albo bardziej logiczny podział funkcji.
Co sprawdzam przed uruchomieniem, żeby układ nie zaskoczył po pierwszym włączeniu
Przed podaniem pełnego obciążenia robię krótką checklistę. To oszczędza czas, bo większość problemów wychodzi od razu i nie trzeba później szukać ich pod napięciem w całej rozdzielni.
- Sprawdzam ciągłość Stopu i zabezpieczenia przeciążeniowego, zanim podłączę zasilanie odbiornika.
- Potwierdzam, że styk pomocniczy NO faktycznie zwiera się po zadziałaniu stycznika.
- Mierzę napięcie na cewce podczas załączenia, a nie tylko „na sucho” bez obciążenia.
- Testuję zachowanie po zaniku zasilania, żeby upewnić się, że układ nie wznawia pracy samoczynnie.
- Sprawdzam, czy po kilku cyklach stycznik nie brzęczy i nie przegrzewa się w obudowie.
Na końcu włączam i wyłączam układ kilka razy, najpierw bez obciążenia, potem z obciążeniem. Jeśli stycznik załącza się pewnie, nie brzęczy i odcina się natychmiast po Stop, układ jest gotowy do pracy; jeżeli nie, szukam błędu w obwodzie sterowania, a nie w samej idei podtrzymania.
