Projekt instalacji elektrycznej - co musisz wiedzieć, by uniknąć kar?

Dlaczego projekt instalacji elektrycznej to fundament bezpiecznego i funkcjonalnego domu?

Projekt instalacji elektrycznej jest jednym z najważniejszych dokumentów w procesie budowy lub generalnego remontu domu. Jego rola wykracza daleko poza zwykłą formalność, stanowiąc klucz do bezpieczeństwa, niezawodności i przyszłej funkcjonalności całego obiektu. Brak profesjonalnie wykonanego projektu może prowadzić do poważnych konsekwencji prawnych, technicznych i finansowych, włącznie z zagrożeniem życia i zdrowia mieszkańców.

Czy projekt jest zawsze obowiązkowy? Wymogi Prawa Budowlanego w pigułce

Zgodnie z polskim Prawem Budowlanym, projekt instalacji elektrycznej jest dokumentem wymaganym przy budowie nowego domu jednorodzinnego, a także przy znaczących przebudowach istniejących obiektów, które wpływają na układ lub parametry instalacji. Jest on niezbędny do uzyskania pozwolenia na budowę oraz do późniejszego odbioru technicznego instalacji przez uprawnione organy. Pominięcie tego etapu może skutkować nakazem wstrzymania prac, odmową odbioru, a nawet koniecznością kosztownej przebudowy już wykonanej instalacji. Podkreślam, że projekt jest podstawą do zapewnienia zgodności z normami i przepisami bezpieczeństwa.

Więcej niż formalność – co konkretnie zyskujesz dzięki profesjonalnej dokumentacji?

Profesjonalny projekt to inwestycja, która zwraca się wielokrotnie. Zapewnia on przede wszystkim bezpieczeństwo użytkowników, minimalizując ryzyko awarii, pożarów czy porażeń. Dzięki niemu instalacja jest funkcjonalna i dopasowana do realnych potrzeb mieszkańców, uwzględniając rozmieszczenie gniazd, oświetlenia i urządzeń. Dobrze zaplanowana instalacja to także podstawa przyszłej rozbudowy i modernizacji (np. pod systemy inteligentnego domu), a także łatwiejsza diagnostyka i serwisowanie w przyszłości. Precyzyjna dokumentacja eliminuje również nieporozumienia z wykonawcą, zapewniając transparentność i kontrolę nad procesem realizacji.

Kiedy wystarczy zgłoszenie, a kiedy potrzebne jest pozwolenie na budowę z pełnym projektem?

Rozróżnienie między zgłoszeniem a pozwoleniem na budowę jest kluczowe. Pełny projekt instalacji elektrycznej jest wymagany zawsze, gdy budujesz nowy obiekt lub dokonujesz istotnych zmian konstrukcyjnych, które mają wpływ na bezpieczeństwo pożarowe, statykę lub warunki użytkowania obiektu, w tym na jego instalacje. W przypadku drobnych prac modernizacyjnych lub wymiany elementów instalacji bez ingerencji w jej podstawowe parametry i układ, często wystarczy jedynie zgłoszenie do odpowiedniego organu. Zawsze jednak warto skonsultować się z projektantem lub urzędem, aby upewnić się co do wymaganej procedury.

Anatomia projektu instalacji elektrycznej – co dokładnie znajdziesz w środku?

Kompletny projekt instalacji elektrycznej to zbiór szczegółowych dokumentów, które stanowią precyzyjną instrukcję dla wykonawców i gwarancję zgodności z przepisami. Składa się on z dwóch głównych części: opisowej i rysunkowej, uzupełnionych o niezbędne obliczenia i zestawienia. Każdy element projektu ma swoje konkretne zadanie i jest kluczowy dla prawidłowego funkcjonowania całej instalacji.

Część opisowa: Instrukcja obsługi Twojej domowej elektryki

Część opisowa projektu to tekstowy dokument, który szczegółowo charakteryzuje planowaną instalację. Zawiera ona m.in. ogólny opis techniczny, charakterystykę energetyczną budynku, bilans mocy (czyli zapotrzebowanie na energię elektryczną), opis zastosowanych rozwiązań technicznych, materiałów i urządzeń. W tej sekcji znajdziesz również obliczenia dotyczące doboru przewodów, zabezpieczeń, a także wytyczne dotyczące ochrony przeciwporażeniowej i przeciwpożarowej. To swoista "instrukcja obsługi" dla Twojej przyszłej instalacji, wyjaśniająca jej założenia i parametry.

Część rysunkowa: Schematy, które musi zrozumieć każdy wykonawca

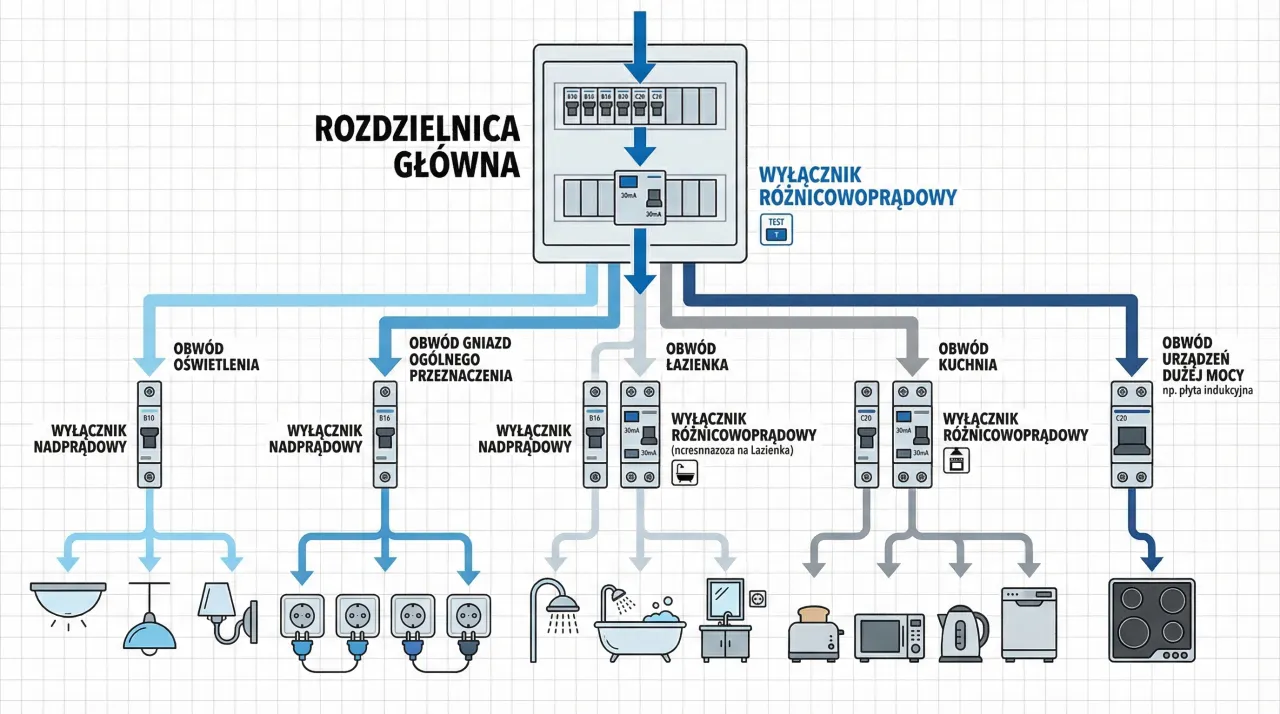

Część rysunkowa to wizualna reprezentacja projektu. Obejmuje ona szereg schematów i planów, które precyzyjnie określają rozmieszczenie wszystkich elementów instalacji. Znajdziesz tu:

• Schematy ideowe rozdzielnic: Pokazujące wewnętrzne połączenia i zabezpieczenia w skrzynkach rozdzielczych.
• Plany rozmieszczenia punktów elektrycznych: Na rzutach poszczególnych kondygnacji, z dokładnym umiejscowieniem gniazd wtykowych, punktów oświetleniowych, włączników, wypustów do urządzeń (np. RTV, AGD) oraz innych elementów instalacji.
• Schematy połączeń: Ilustrujące sposób podłączenia poszczególnych obwodów i urządzeń.

Precyzja tych rysunków jest kluczowa dla wykonawcy, aby mógł on poprawnie i bezpiecznie zrealizować instalację.

Obliczenia mocy i dobór zabezpieczeń – czyli serce Twojej instalacji

W sercu każdego projektu leżą precyzyjne obliczenia. Projektant musi określić zapotrzebowanie na moc dla wszystkich urządzeń elektrycznych w domu, uwzględniając zarówno te standardowe, jak i te o dużej mocy, takie jak płyta indukcyjna, piekarnik, pompa ciepła czy ładowarka do samochodu elektrycznego. Na tej podstawie dobierane są odpowiednie przekroje przewodów oraz zabezpieczenia (wyłączniki nadprądowe, różnicowoprądowe), aby zapewnić niezawodność działania i ochronę przed przeciążeniami czy zwarciami. Zgodnie z danymi Oferteo, prawidłowo dobrane zabezpieczenia to podstawa bezpiecznej eksploatacji instalacji.

Bilans mocy: Dlaczego jest kluczowy dla dostawcy energii?

Bilans mocy to zestawienie przewidywanego zapotrzebowania na energię elektryczną w budynku. Jest on niezbędny nie tylko do prawidłowego zaprojektowania instalacji wewnętrznej, ale także do określenia warunków przyłączenia do sieci energetycznej. Dostawca energii na podstawie bilansu mocy określa odpowiednią moc przyłączeniową dla Twojego obiektu. Zbyt niski bilans może skutkować niedoborem mocy i problemami z jednoczesnym użytkowaniem wielu urządzeń, natomiast zbyt wysoki niepotrzebnie zwiększać koszty przyłączenia.

Komu można zlecić projekt? Różnica między elektrykiem a uprawnionym projektantem

Wybór odpowiedniego specjalisty do wykonania projektu instalacji elektrycznej jest absolutnie kluczowy. Nie każdy elektryk, nawet z wieloletnim doświadczeniem, posiada uprawnienia do sporządzania dokumentacji projektowej. Prawo budowlane jasno określa kwalifikacje, jakie musi posiadać osoba podpisująca się pod projektem.

Jakie uprawnienia budowlane musi posiadać projektant, by jego podpis był ważny?

Projekt instalacji elektrycznej może sporządzić wyłącznie osoba posiadająca odpowiednie uprawnienia budowlane w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych. Oznacza to, że nie wystarczą tu uprawnienia SEP (Stowarzyszenia Elektryków Polskich), które kwalifikują do eksploatacji lub dozoru instalacji. Projektant musi być inżynierem z odpowiednim wykształceniem i praktyką, a także członkiem Polskiej Izby Inżynierów Budownictwa (PIIB). Tylko takie uprawnienia gwarantują, że projekt będzie zgodny z obowiązującymi normami, bezpieczny i akceptowany przez organy nadzoru budowlanego.

Gdzie szukać sprawdzonych specjalistów i jak zweryfikować ich kwalifikacje?

Szukając projektanta, warto skorzystać z rekomendacji, forów branżowych lub wyszukiwarek specjalistów. Kluczowe jest jednak zweryfikowanie kwalifikacji. Możesz poprosić o okazanie dokumentów potwierdzających uprawnienia budowlane oraz sprawdzenie wpisu do Centralnego Rejestru Członków PIIB. Dobry projektant powinien również przedstawić portfolio zrealizowanych projektów, a także być gotowym do szczegółowej rozmowy na temat Twoich potrzeb i oczekiwań. Nie bój się zadawać pytań i prosić o wyjaśnienia.

Adaptacja projektu gotowego a tworzenie od zera – co jest lepszym rozwiązaniem dla Ciebie?

Decyzja o adaptacji gotowego projektu architektonicznego lub stworzeniu indywidualnego ma wpływ również na projekt instalacji elektrycznej.

• Adaptacja projektu gotowego: Może być tańsza i szybsza, ale często wymaga kompromisów. Projekt instalacji elektrycznej będzie musiał być dostosowany do Twoich indywidualnych potrzeb i specyfiki działki, co może wiązać się z dodatkowymi kosztami adaptacji.
• Projekt indywidualny: Daje pełną swobodę w planowaniu, pozwalając na idealne dopasowanie instalacji do Twojego stylu życia, preferencji i planowanych urządzeń (np. system inteligentnego domu, ładowarka EV). Jest to zazwyczaj droższe rozwiązanie, ale gwarantuje optymalne i przyszłościowe rozwiązania.

Ile kosztuje projekt instalacji elektrycznej? Analiza cenników

Kwestia kosztów jest zawsze istotnym elementem planowania każdej inwestycji budowlanej. Cena projektu instalacji elektrycznej może się różnić, ale warto pamiętać, że jest to inwestycja w bezpieczeństwo i komfort, na której nie powinno się nadmiernie oszczędzać. Zrozumienie czynników wpływających na cenę pomoże Ci zaplanować budżet i uniknąć nieprzyjemnych niespodzianek.

Od czego zależy ostateczna cena projektu? Metraż, skomplikowanie i lokalizacja

Ostateczny koszt projektu instalacji elektrycznej jest wypadkową kilku kluczowych czynników:

• Metraż budynku: Im większa powierzchnia domu, tym więcej punktów elektrycznych, obwodów i bardziej rozbudowana instalacja, co przekłada się na wyższą cenę.
• Stopień skomplikowania instalacji: Standardowa instalacja będzie tańsza niż ta, która uwzględnia systemy inteligentnego domu (Smart Home), instalację fotowoltaiczną, ładowarkę do samochodu elektrycznego, pompę ciepła czy zaawansowane systemy bezpieczeństwa. Każdy dodatkowy element wymaga szczegółowego planowania i obliczeń.
• Stawki projektanta: Ceny usług projektowych mogą różnić się w zależności od doświadczenia i renomy projektanta, a także regionu Polski.
• Lokalizacja: W większych miastach i aglomeracjach ceny usług mogą być wyższe niż w mniejszych miejscowościach.

Widełki cenowe dla typowego domu jednorodzinnego – na jaki wydatek się przygotować?

Dla typowego domu jednorodzinnego w Polsce, koszt projektu instalacji elektrycznej zazwyczaj waha się w przedziale od 1500 zł do 5000 zł. Warto jednak pamiętać, że jest to orientacyjny zakres. Projekty bardzo rozbudowane, z wieloma nowoczesnymi rozwiązaniami i systemami automatyki, mogą kosztować więcej. Zawsze warto poprosić o szczegółową wycenę od kilku projektantów, aby porównać oferty.

Czy oszczędzanie na projekcie to dobry pomysł? Potencjalne koszty ukryte

Oszczędzanie na projekcie instalacji elektrycznej jest jednym z najgorszych pomysłów, jakie może mieć inwestor. Potencjalne koszty ukryte wynikające z braku profesjonalnego projektu są znacznie wyższe niż początkowa oszczędność:

• Zagrożenie bezpieczeństwa: Niewłaściwie zaprojektowana instalacja to ryzyko pożaru, porażenia prądem, uszkodzenia sprzętu.
• Brak odbioru technicznego: Instalacja niezgodna z normami nie zostanie odebrana, co uniemożliwi legalne użytkowanie budynku.
• Konieczność kosztownych poprawek: Błędy w projekcie lub jego brak często prowadzą do konieczności przebudowy już wykonanej instalacji, co generuje ogromne koszty i opóźnienia.
• Niska funkcjonalność i komfort: Brak odpowiedniej liczby gniazd, źle rozmieszczone oświetlenie, brak przygotowania pod przyszłe technologie wszystko to obniża komfort użytkowania domu.

Projekt instalacji na miarę XXI wieku – jak zaplanować nowoczesne rozwiązania?

Współczesny dom to nie tylko cztery ściany i dach, ale także zaawansowane technologie, które zwiększają komfort, bezpieczeństwo i efektywność energetyczną. Projekt instalacji elektrycznej powinien być elastyczny i przewidywać możliwość integracji nowoczesnych rozwiązań, nawet jeśli nie planujesz ich od razu. Dzięki temu unikniesz kosztownych przeróbek w przyszłości.

Instalacja fotowoltaiczna i magazyn energii – jak uwzględnić je w projekcie?

Coraz więcej domów wyposażanych jest w panele fotowoltaiczne i magazyny energii. Projekt instalacji elektrycznej powinien przewidywać odpowiednie miejsce na falownik, okablowanie do paneli, a także miejsce na magazyn energii (akumulatory) wraz z niezbędnymi zabezpieczeniami i połączeniami do sieci domowej. Ważne jest odpowiednie dobranie przekrojów przewodów i zabezpieczeń, aby instalacja była gotowa na produkcję i magazynowanie własnej energii.

Przygotowanie domu pod ładowarkę do samochodu elektrycznego

Samochody elektryczne stają się standardem, dlatego warto już na etapie projektu przygotować dom pod instalację ładowarki. Wymaga to doprowadzenia dedykowanego obwodu o odpowiednio dużej mocy (zazwyczaj 11 kW lub 22 kW) do miejsca, gdzie planowana jest ładowarka (np. garaż, wiata). Należy uwzględnić odpowiednie zabezpieczenia i przekroje przewodów, aby zapewnić bezpieczne i efektywne ładowanie pojazdu.

Inteligentny dom (Smart Home) – co warto zaplanować już na etapie projektu?

Systemy inteligentnego domu pozwalają na sterowanie oświetleniem, ogrzewaniem, roletami czy systemami bezpieczeństwa za pomocą smartfona lub głosu. Aby w przyszłości łatwo wdrożyć takie rozwiązania, projekt powinien przewidywać:

• Okablowanie strukturalne: Dodatkowe przewody do sterowania (np. magistrala KNX, DALI) lub przygotowanie pod systemy bezprzewodowe.
• Centralne miejsce na urządzenia sterujące: Szafa teletechniczna lub rozdzielnica multimedialna.
• Odpowiednie rozmieszczenie punktów zasilania: Dla czujników, kamer czy innych elementów systemu Smart Home.

Zasilanie awaryjne i agregat prądotwórczy – czy warto to przewidzieć?

W regionach narażonych na częste przerwy w dostawie prądu lub dla osób ceniących sobie niezależność, warto rozważyć zasilanie awaryjne. Projekt może uwzględniać przygotowanie pod agregat prądotwórczy (miejsce, przyłącze, system automatycznego przełączania zasilania ATS) lub system zasilania awaryjnego oparty na akumulatorach (UPS). Zapewni to ciągłość działania kluczowych urządzeń w domu nawet podczas awarii sieci.

Od zlecenia do gotowej dokumentacji – jak wygląda współpraca z projektantem krok po kroku?

Proces tworzenia projektu instalacji elektrycznej to współpraca między inwestorem a projektantem. Efektywna komunikacja i zrozumienie kolejnych etapów są kluczowe dla uzyskania optymalnego rozwiązania. Poniżej przedstawiamy typowy przebieg tej współpracy.

Pierwsze spotkanie i ustalenie potrzeb – o co zapyta Cię projektant?

Pierwsze spotkanie z projektantem to etap zbierania informacji. Projektant będzie chciał poznać Twoje oczekiwania, styl życia, plany dotyczące wyposażenia domu w urządzenia elektryczne (w tym te o dużej mocy), a także przyszłe plany (np. budowa basenu, instalacja sauny, rozbudowa o fotowoltaikę). Zapyta o:

• Liczbę i rodzaj pomieszczeń.
• Planowane rozmieszczenie mebli i sprzętów AGD/RTV.
• Preferencje dotyczące oświetlenia (ogólne, punktowe, dekoracyjne).
• Zainteresowanie systemami inteligentnego domu, rekuperacją, pompą ciepła.
• Liczbę mieszkańców i ich potrzeby.

Najczęstsze błędy popełniane przez inwestorów i jak ich skutecznie unikać

Inwestorzy często popełniają kilka typowych błędów, które mogą skomplikować proces projektowania:

• Brak jasnej wizji: Niejasne określenie potrzeb i oczekiwań utrudnia projektantowi pracę.
• Pomijanie przyszłych potrzeb: Nieprzewidzenie miejsca na ładowarkę EV czy system Smart Home może skutkować kosztownymi przeróbkami.
• Oszczędzanie na projekcie: Wybór najtańszej oferty bez weryfikacji kwalifikacji projektanta.
• Brak komunikacji: Niewystarczająca wymiana informacji z projektantem.

Przeczytaj również: Jak schować kable w styropianie - Bezpieczeństwo i estetyka

Zmiany w projekcie w trakcie budowy – czy są możliwe i z czym się wiążą?

Zmiany w projekcie w trakcie budowy są często możliwe, ale zawsze wiążą się z dodatkowymi kosztami i potencjalnymi opóźnieniami. Każda zmiana, zwłaszcza ta istotna, wymaga ponownej akceptacji projektanta, a czasem nawet zgłoszenia do urzędu. Może to oznaczać konieczność przeprojektowania części instalacji, zmiany w materiałach, a także dodatkowe opłaty za aneks do projektu. Dlatego tak ważne jest, aby jak najdokładniej przemyśleć wszystkie aspekty instalacji na etapie projektowania i unikać spontanicznych decyzji już na budowie.
