Dobry dokument odbiorczy dla PV nie jest ozdobą teczki, tylko dowodem, że instalacja została sprawdzona pod kątem bezpieczeństwa i pracy w realnych warunkach. Taki protokół pomiarów instalacji fotowoltaicznej powinien prowadzić przez oględziny, wyniki badań po stronie DC i AC oraz końcową ocenę, czy system nadaje się do eksploatacji. W praktyce to właśnie ten dokument najczęściej rozstrzyga spór o odbiór, gwarancję albo odpowiedzialność za błąd montażowy.
Najkrótsza droga do poprawnego protokołu
- Protokół powinien zawierać dane instalacji, dane osoby wykonującej pomiary, zakres oględzin i konkretne wartości pomiarowe.
- Najważniejsze badania to rezystancja izolacji, ciągłość przewodów ochronnych, impedancja pętli zwarcia, test RCD, rezystancja uziemienia oraz podstawowe pomiary po stronie DC.
- Sam wynik bez warunków pomiaru jest słaby, więc trzeba wpisać nasłonecznienie, temperaturę, datę i numer użytego miernika.
- W wielu przypadkach przydają się też Voc, Isc i opcjonalnie krzywa I-V, zwłaszcza przy odbiorze i reklamacji.
- Sam formularz nie wystarczy, jeśli brakuje schematu, załączników i podpisu osoby z kwalifikacjami.
Dlaczego ten dokument ma znaczenie
Wzór protokołu nie służy do „odhaczenia papieru”. Ma pokazać, że instalacja została sprawdzona w sposób powtarzalny i możliwy do obrony po czasie. Ja patrzę na taki dokument przede wszystkim jak na zapis odpowiedzialności: kto mierzył, co mierzył, czym mierzył i na jakiej podstawie uznał instalację za bezpieczną.
To ważne na kilku etapach. Przy odbiorze nowej instalacji protokół domyka pracę wykonawcy. Po modernizacji albo naprawie pokazuje, czy wszystko wróciło do normy. W okresowych przeglądach staje się punktem odniesienia do porównania wyników z poprzednich lat. A gdy pojawia się awaria, pożar albo spór z ubezpieczycielem, właśnie ten dokument często przesądza, czy da się szybko ustalić przyczynę problemu. Dlatego nie traktuję go jako dodatku, tylko jako część technicznej historii instalacji. Skoro wiadomo już, po co ten papier istnieje, warto zobaczyć, jak powinien być zbudowany.
Jak powinien wyglądać dobry wzór dokumentu
Nie ma jednego urzędowego szablonu, który pasuje do każdej instalacji. Są jednak elementy, które w dobrym wzorze powinny pojawić się zawsze. Im lepiej są rozdzielone, tym mniejsze ryzyko, że ktoś później nie zrozumie wyniku albo nie powiąże pomiaru z konkretnym fragmentem instalacji.
| Element dokumentu | Co wpisuję | Po co to jest |
|---|---|---|
| Dane ogólne | Data, adres obiektu, moc instalacji, nazwa inwestycji, numer protokołu | Żeby dokument dało się jednoznacznie przypisać do konkretnej instalacji |
| Dane wykonawcy pomiarów | Imię i nazwisko, firma, kwalifikacje, podpis, numer użytego miernika | Żeby było wiadomo, kto odpowiada za wynik i jakim sprzętem pracował |
| Oględziny | Stan połączeń DC i AC, oznakowanie, ograniczniki przepięć, połączenia wyrównawcze | Bo część usterek widać jeszcze przed uruchomieniem zasilania |
| Pomiary strony DC | Voc, Isc, rezystancja izolacji, warunki nasłonecznienia i temperatury | To podstawowy obraz pracy stringów i jakości połączeń po stronie PV |
| Pomiary strony AC | Rezystancja izolacji, ciągłość PE, pętla zwarcia, test RCD, uziemienie | Żeby potwierdzić skuteczność ochrony przeciwporażeniowej po stronie budynku |
| Ocena końcowa | Werdykt: nadaje się / nie nadaje się do eksploatacji, uwagi i zalecenia | Bez jasnego wniosku sam protokół jest tylko zbiorem liczb |
| Załączniki | Schemat powykonawczy, karty katalogowe, zdjęcia oznaczeń, ewentualne dodatkowe raporty | Bo protokół bez kontekstu bywa zbyt ubogi, by cokolwiek udowodnić |
Jeżeli tworzę własny wzór, zawsze pilnuję jednej rzeczy: sekcja pomiarowa nie może być pomieszana z opisem ogólnym. Najpierw identyfikacja instalacji, potem oględziny, potem konkretne wyniki i dopiero na końcu ocena. Taki układ jest czytelny dla inwestora, serwisanta i operatora, a przy tym łatwo go rozszerzyć o dodatkowe pola, jeśli instalacja jest bardziej złożona. Właśnie dlatego przechodzę teraz do tego, co powinno znaleźć się w samych badaniach.
Jakie pomiary trzeba w nim opisać
W praktyce zakres pomiarów zależy od typu instalacji, ale jest zestaw badań, który pojawia się niemal zawsze. To one decydują, czy system działa bezpiecznie i czy dokument ma rzeczywistą wartość, a nie tylko wygląd formularza wypełnionego na szybko.
| Pomiar lub test | Co sprawdza | Kiedy jest szczególnie ważny |
|---|---|---|
| Rezystancja izolacji DC i AC | Czy przewody i urządzenia nie mają niepożądanych upływów prądu | Przy odbiorze, po naprawach i po każdej ingerencji w okablowanie |
| Ciągłość przewodów ochronnych i połączeń wyrównawczych | Czy droga ochronna jest ciągła i skuteczna | Za każdym razem, gdy instalacja ma elementy metalowe, uziemienie lub konstrukcję dachową |
| Impedancja pętli zwarcia | Czy zabezpieczenia nadprądowe zadziałają w wymaganym czasie | W obwodach AC, zwłaszcza przy falowniku i rozdzielnicy |
| Test wyłącznika RCD | Czy wyłącznik różnicowoprądowy reaguje poprawnie | Przy układach, w których ochrona przeciwporażeniowa opiera się na RCD |
| Rezystancja uziemienia | Czy uziom ma odpowiednią skuteczność | Przy instalacjach z ogranicznikami przepięć, instalacjach dachowych i wszędzie tam, gdzie liczy się odprowadzenie przepięć |
| Voc i Isc stringów | Czy łańcuchy modułów pracują zgodnie z oczekiwaniami | Przy odbiorze, przy wykrywaniu błędnej polaryzacji, uszkodzonych złącz lub problemów z modułami |

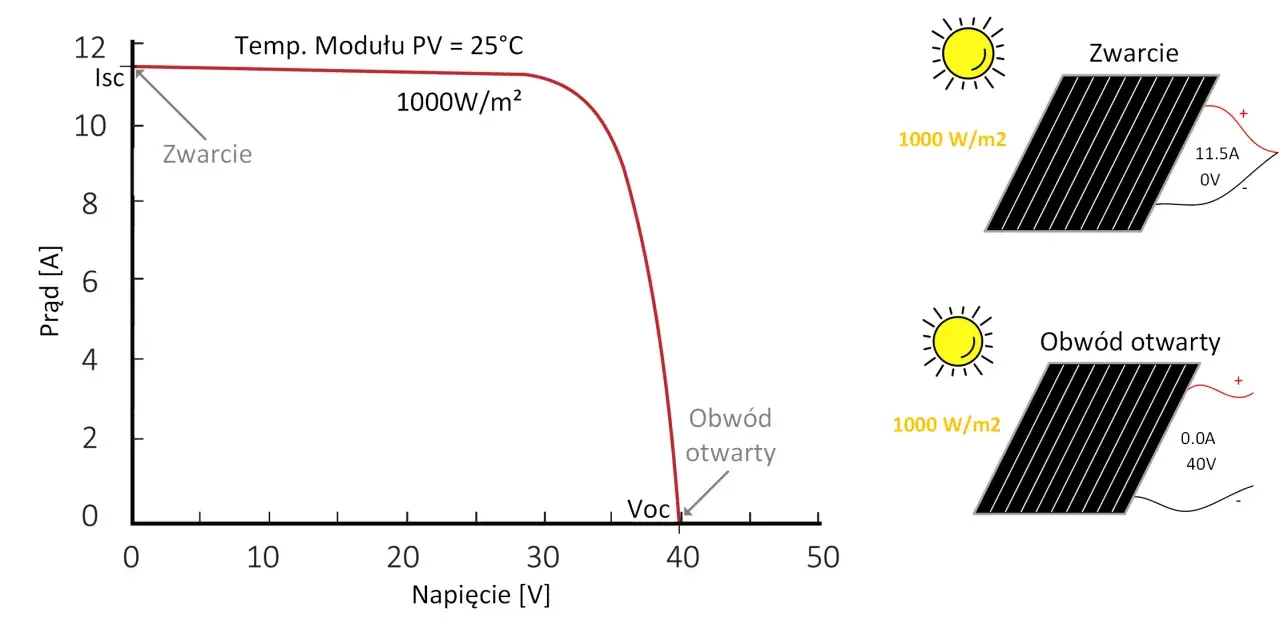

| Krzywa I-V | Jak zachowuje się string w całym zakresie pracy | Gdy potrzebna jest dokładniejsza diagnostyka, nie tylko podstawowy odbiór |
Same wyniki to jednak za mało. Warto wpisać również warunki pomiaru: nasłonecznienie w W/m², temperaturę otoczenia, temperaturę modułu i napięcie probiercze. STC, czyli Standard Test Conditions, oznacza warunki odniesienia 1000 W/m² i 25°C, ale w praktyce pomiary bardzo rzadko odbywają się idealnie w tych parametrach. Dlatego dobrze opisany protokół pokazuje nie tylko wynik, lecz także kontekst, w którym ten wynik powstał. To właśnie odróżnia dokument profesjonalny od przypadkowej kartki z liczbowymi wpisami. Skoro zakres badań jest już jasny, trzeba jeszcze sprawdzić, jak to się przekłada na formalności.
Jakie formalności towarzyszą odbiorowi i przeglądom
Protokół trafia zwykle do inwestora, ale jego znaczenie jest szersze. Często stanowi część dokumentacji przekazywanej przy odbiorze, bywa wymagany przez operatora sieci przy procedurze przyłączeniowej, a później przydaje się ubezpieczycielowi albo serwisowi. W praktyce dobrze mieć go razem ze schematem powykonawczym, kartami katalogowymi i instrukcją eksploatacji.
W Polsce instalacja PV jest traktowana jak część instalacji elektrycznej budynku, więc obowiązują też okresowe kontrole. Przyjmuje się cykl nie rzadszy niż co 5 lat, ale przy instalacjach narażonych na trudniejsze warunki, takich jak dachy przemysłowe, duże zapylenie albo intensywne drgania, rozsądne są przeglądy częstsze, nawet coroczne. Ja zwykle polecam nie czekać wyłącznie na termin z przepisów, jeśli instalacja pracuje w miejscu, w którym szybciej zużywają się złącza, przewody albo zabezpieczenia.
Trzeba też pamiętać o wymaganiach przeciwpożarowych. Dla instalacji o większej mocy dochodzą dodatkowe obowiązki związane z oznakowaniem i dokumentacją dla służb, a część obiektów wymaga bardziej rozbudowanego opisu rozwiązań ppoż. Nie piszę tego po to, żeby komplikować sprawę, ale żeby uczciwie pokazać, że sam wzór protokołu nie załatwia całej formalności. Dokument musi pasować do konkretnej instalacji, jej mocy, miejsca montażu i sposobu przyłączenia. Kiedy te rzeczy są uporządkowane, pozostaje uniknąć błędów, które najczęściej psują całą pracę.
Najczęstsze błędy, które psują protokół
Największy problem widzę nie w samych pomiarach, tylko w sposobie ich zapisywania. Dobra wartość na mierniku nie obroni dokumentu, jeśli brakuje w nim kontekstu, podpisu albo podstawowych danych identyfikacyjnych. Wzór protokołu ma pomagać, a nie maskować braki.
| Błąd | Co z tego wynika | Jak to poprawić |
|---|---|---|
| Tylko checkboxy „pozytywne” i „negatywne” | Nie wiadomo, jaką wartość zmierzono i czy wynik da się odtworzyć | Wpisuj liczby, a nie samą ocenę |
| Brak numeru i modelu miernika | Nie da się ocenić, czym wykonano badanie | Dodaj nazwę, model i numer seryjny przyrządu |
| Brak warunków pomiaru | Wynik może być nieporównywalny z innymi badaniami | Opisuj nasłonecznienie, temperaturę i napięcie probiercze |
| Pomieszanie strony DC i AC | Dokument staje się nieczytelny, a czasem wręcz mylący | Oddziel sekcje DC, AC, uziemienia i ochrony przeciwporażeniowej |
| Brak podpisu lub numeru uprawnień | Protokół może być kwestionowany formalnie | Na końcu zawsze dodaj podpis, kwalifikacje i datę |
| Kopiowanie danych z innej inwestycji | Pojawiają się błędne adresy, moce albo numery stringów | Sprawdź każdy wpis ręcznie przed wydrukiem |
| Brak załączników | Sam protokół nie pokazuje pełnego obrazu instalacji | Dołącz schemat, karty katalogowe i ewentualne zdjęcia oznaczeń |
Przed podpisaniem sprawdzam jeszcze trzy rzeczy: zgodność adresu i mocy, zgodność numerów stringów z rzeczywistym układem oraz to, czy końcowy werdykt wynika z wpisanych danych. Jeśli któregoś z tych elementów brakuje, dokument wygląda dobrze tylko na pierwszy rzut oka. A skoro mowa o kompletności, czas domknąć temat tym, co warto trzymać razem z protokołem, żeby później nie szukać papierów po całej firmie.
Co warto trzymać razem z protokołem
Najlepsza dokumentacja to nie pojedynczy arkusz, ale spójny pakiet. Jeśli miałbym wskazać zestaw minimum, który realnie pomaga przy odbiorze, serwisie i ewentualnej reklamacji, wyglądałby on tak:
- schemat powykonawczy instalacji z oznaczeniem stringów, zabezpieczeń i rozłączników,
- karty katalogowe modułów, falownika, ograniczników przepięć i zabezpieczeń,
- instrukcja obsługi oraz zalecenia eksploatacyjne dla użytkownika,
- oświadczenie o wykonaniu instalacji zgodnie z projektem,
- zdjęcia oznaczeń, tabliczek i newralgicznych połączeń,
- protokoły z pomiarów DC i AC, a przy większych instalacjach także dodatkowe raporty diagnostyczne,
- dokumenty przeciwpożarowe, jeśli charakter instalacji tego wymaga.
Jeżeli ktoś za kilka miesięcy ma odtworzyć, co dokładnie zostało zamontowane i jak to sprawdzono, ten pakiet oszczędza czas i nerwy. Moja praktyczna zasada jest prosta: protokół ma być czytelny sam w sobie, ale jeszcze lepiej, gdy prowadzi do całej reszty dokumentacji bez zgadywania. Wtedy nie jest tylko formalnością, lecz narzędziem, które naprawdę chroni inwestora i wykonawcę. Jeśli trzymasz się takiego układu, wzór dokumentu przestaje być papierem „do podpisu”, a staje się sensownym dowodem poprawnie wykonanej pracy.
