Żyrandol na dwa klawisze - Podłącz bezpiecznie i bez błędów

W tym artykule wyjaśniam, jak bezpiecznie i sensownie podłączyć żyrandol do dwóch klawiszy, kiedy instalacja rzeczywiście na to pozwala i jak rozpoznać przewody, żeby nie pomylić fazy z neutralnym. Pokazuję też, czym różni się układ dwusekcyjny od zwykłego pojedynczego obwodu, jakie warianty instalacji spotyka się najczęściej i które błędy kończą się tym, że działa tylko jedna sekcja lampy albo wyzwala zabezpieczenie.

Co musi się zgadzać, żeby taki montaż miał sens

Ja zawsze zaczynam od rozróżnienia jednej rzeczy: chodzi o dwa klawisze w jednym łączniku, a nie o dwa osobne wyłączniki w różnych miejscach. W praktyce mówimy o łączniku świecznikowym, który steruje dwiema grupami źródeł światła, na przykład układem 2+1 w żyrandolu. To ma sens wtedy, gdy chcesz zapalać część lampy osobno, oszczędzać energię albo po prostu wygodniej regulować ilość światła.

Jeśli instalacja w suficie daje tylko jeden przewód fazowy sterowany z włącznika, jedna sekcja żyrandola będzie świecić poprawnie, ale druga nie dostanie osobnego sterowania. Z kolei lampa z fabrycznie połączonym jednym torem zasilania nie rozdzieli się sama, nawet jeśli na ścianie masz podwójny klawisz. Tu właśnie najczęściej pojawia się nieporozumienie: sam podwójny włącznik nie wystarczy, jeśli nie ma dwóch niezależnych torów w lampie i w instalacji.

W nowoczesnym montażu najwygodniejszy układ to taki, w którym do lampy dochodzi N, PE oraz dwa osobne przewody fazowe dla dwóch sekcji. To właśnie od tego zależy, czy cały zabieg skończy się prostym podłączeniem, czy przeróbką instalacji. Następny krok to sprawdzenie, co faktycznie wychodzi z sufitu i z samego żyrandola.

Jak rozpoznać przewody w suficie i w żyrandolu

Tu nie ma miejsca na zgadywanie. Kolory pomagają, ale nie zastępują pomiaru. W mieszkaniach najczęściej spotkasz przewód fazowy w kolorze brązowym albo czarnym, neutralny w niebieskim i ochronny w żółto-zielonym. Zdarzają się jednak starsze instalacje, w których barwy są mniej przewidywalne, więc przed dotknięciem jakiegokolwiek połączenia trzeba potwierdzić brak napięcia testerem lub multimetrem.

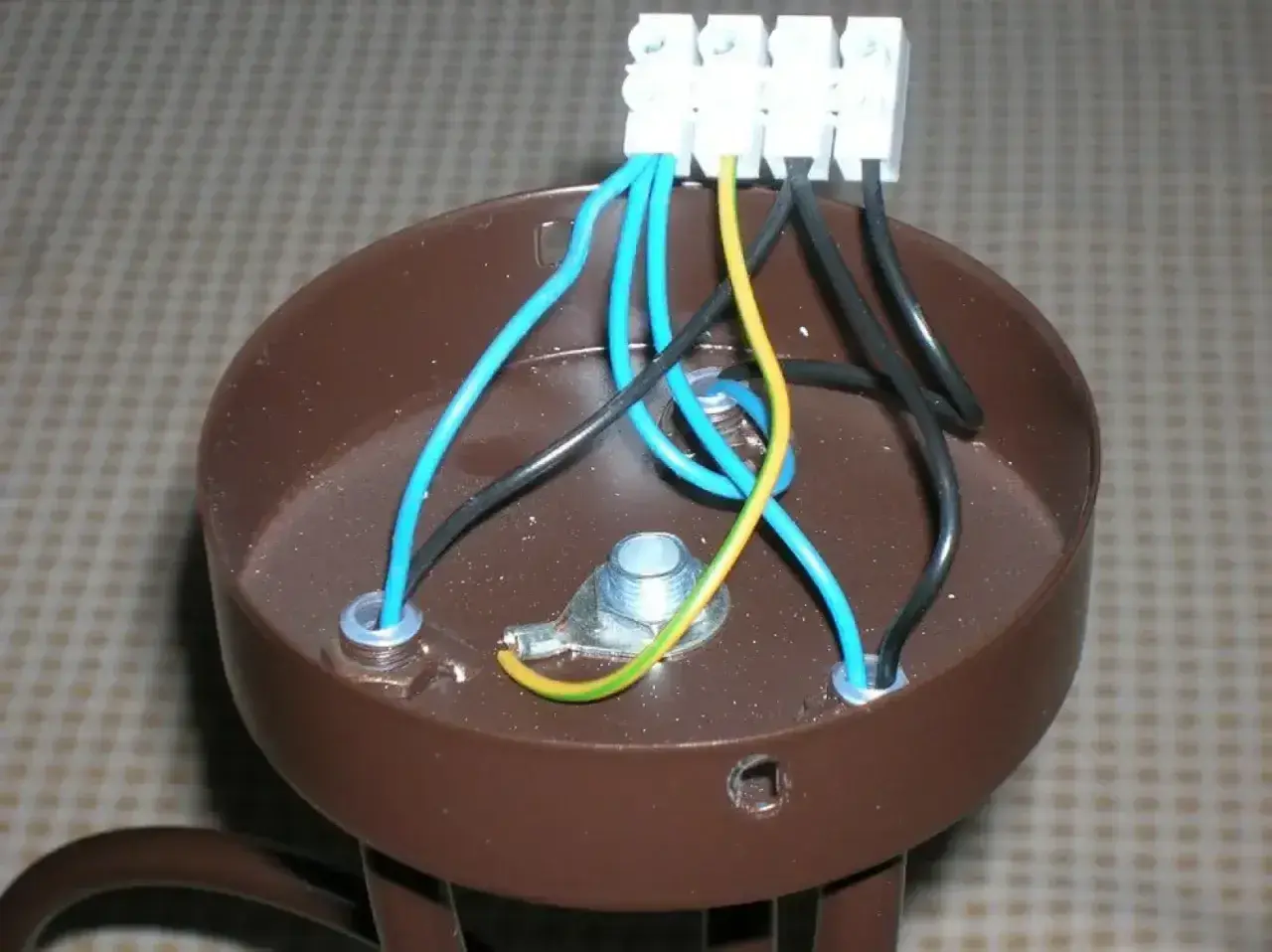

W samej lampie sytuacja bywa podobna. Żyrandol przeznaczony do dwóch obwodów zwykle ma osobny punkt wspólny N oraz dwa wejścia fazowe dla grup żarówek. Jeśli producent przygotował mostki, da się to rozdzielić bez cięcia przewodów. Jeśli jednak lampa ma tylko jeden tor zasilania, trzeba sprawdzić, czy w ogóle da się ją przerobić bez utraty gwarancji albo bez ryzyka uszkodzenia oprawy.

W praktyce szukam prostego układu: w suficie dwa niezależne wyjścia fazowe z łącznika, neutralny i ochronny, a w lampie dwa wejścia dla sekcji świetlnych. Gdy tego brakuje, lepiej zatrzymać się na etapie rozpoznania niż próbować dopasowywać przewody na siłę. To właśnie od tego zależy, czy kolejny etap będzie naprawdę prosty.

Podłączanie żyrandola krok po kroku

Pracę zaczynam zawsze od wyłączenia zabezpieczenia w rozdzielnicy i sprawdzenia, że na przewodach nie ma napięcia. To nie jest formalność. Przy oświetleniu ludzie często zakładają, że skoro klawisz jest wyłączony, wszystko jest martwe. W praktyce bywa inaczej, zwłaszcza gdy instalacja była kiedyś przerabiana.

1. Odłącz zasilanie dla tego obwodu i sprawdź przewody testerem.
2. Ustal, który przewód jest neutralny, który ochronny, a które dwa przewody są wyjściami z łącznika świecznikowego.
3. Połącz przewód N z lampy z przewodem neutralnym w suficie.
4. Połącz przewód PE z lampy z przewodem ochronnym, jeśli oprawa ma metalową obudowę lub zacisk ochronny.
5. Przewód z pierwszej sekcji żyrandola podłącz do pierwszego wyjścia fazowego.
6. Przewód z drugiej sekcji żyrandola podłącz do drugiego wyjścia fazowego.
7. Sprawdź, czy żaden goły odcinek żyły nie wystaje z kostki lub złączki.
8. Po zamocowaniu lampy włącz zasilanie i przetestuj każdy klawisz osobno.

Jeśli żyrandol ma układ 2+1, zwykle jedna grupa żarówek idzie na pierwszy klawisz, a druga na drugi. To działa najlepiej przy lampach projektowanych z myślą o takim sterowaniu, bo ich wewnętrzne połączenia są już przygotowane do rozdzielenia obwodów. Gdy sekcje są oznaczone inaczej niż przewody w suficie, nie dopasowuję ich po kolorze na chybił trafił, tylko według funkcji przewodu.

Warto też pamiętać o złączkach. Przy lampach nie używam połączeń „na skrętkę”, bo to kiepsko znosi drgania i temperaturę. Lepiej sprawdzają się złączki sprężynowe albo dobrze dobrana kostka zaciskowa. To drobiazg, ale właśnie takie detale odróżniają montaż, który działa przez lata, od takiego, który zaczyna sprawiać problemy po kilku tygodniach. Dalej przechodzę do sytuacji, które najczęściej spotykam w mieszkaniach i domach.

Najczęstsze układy instalacji i co z nich wynika

Nie każda instalacja pozwala na taki sam efekt. Najwygodniej zobaczyć to na konkretnych wariantach, bo wtedy od razu wiadomo, czego się spodziewać po montażu.

Ten podział jest ważniejszy niż sam wygląd włącznika na ścianie. W praktyce wiele osób kupuje piękną lampę, zakłada, że skoro ma dwa klawisze, wszystko zadziała od ręki, a potem okazuje się, że brakuje jednego przewodu albo sekcje w oprawie są fabrycznie zmostkowane. Wtedy najbardziej opłaca się nie kombinować, tylko sprawdzić, czy problem leży po stronie lampy, sufitu czy samego osprzętu. Następny blok pokazuje błędy, które najczęściej psują cały efekt.

Błędy, które najczęściej psują efekt

Przy takich pracach widzę kilka powtarzalnych pomyłek. Pierwsza to mylenie neutralnego z fazą, bo przewód „wygląda podobnie”. Druga to założenie, że skoro z lampy wychodzą dwa przewody brązowe, to można je po prostu złączyć razem. Trzecia to pominięcie przewodu ochronnego w metalowej oprawie, co jest po prostu złym nawykiem i niepotrzebnym ryzykiem.

• Łączenie obu sekcji z jednym wyjściem - wtedy dwa klawisze tracą sens, bo wszystko działa razem.
• Brak sprawdzenia napięcia - kolor przewodu nie gwarantuje poprawnej funkcji, zwłaszcza w starszych mieszkaniach.
• Luz w kostce - po czasie pojawia się grzanie, przerywanie albo migotanie światła.
• Ignorowanie PE - w metalowej lampie to błąd, którego nie warto zostawiać „na później”.
• Mieszanie przewodów z różnych obwodów - to już prosta droga do zwarcia albo do wybijania zabezpieczenia.

Najbardziej zdradliwy błąd to ten ostatni, bo na pierwszy rzut oka wszystko może wyglądać poprawnie, a problem wychodzi dopiero po załączeniu zasilania. Jeśli po montażu jeden klawisz działa, a drugi nie, zwykle nie oznacza to od razu uszkodzenia lampy. Częściej winny jest zły dobór przewodów w suficie, źle rozdzielona sekcja oprawy albo pomylenie wyjścia wspólnego z wyjściem sterującym. To prowadzi naturalnie do pytania, kiedy lepiej odpuścić samodzielny montaż.

Kiedy warto wezwać elektryka zamiast ryzykować

Nie każdy montaż oświetlenia jest dobrym zadaniem do zrobienia samemu. Jeśli w suficie masz stare, nieoznaczone przewody, aluminiowe żyły, brak przewodu ochronnego albo wyraźne ślady wcześniejszych przeróbek, ja traktuję to jako sygnał ostrzegawczy. Podobnie wtedy, gdy trzeba rozebrać puszkę, w której już ktoś kiedyś mieszał przewody różnych obwodów.

Pomoc fachowca jest rozsądna także wtedy, gdy lampa jest ciężka, ma metalową konstrukcję, ukryte zasilacze LED albo nietypowe wewnętrzne połączenia. W takich oprawach sam „kolorowy” montaż bywa mylący, a błąd może uszkodzić elektronikę lub spowodować uszkodzenie osprzętu. Jeśli instalacja wymaga dołożenia nowego przewodu między puszką a lampą, to też nie jest już zwykłe zawieszenie żyrandola, tylko ingerencja w obwód.

Ja podchodzę do tego prosto: jeśli po krótkim sprawdzeniu nie da się jasno rozpoznać L, N, PE oraz dwóch wyjść fazowych, nie brnę dalej. W kosztach naprawy po zwarciu albo w czasie spędzonym na szukaniu błędu taki „oszczędny” montaż zwykle przestaje być oszczędny. Zanim uznasz pracę za skończoną, zostaje jeszcze szybka kontrola działania.

Co sprawdzam po montażu, zanim uznam pracę za skończoną

Po włączeniu zasilania testuję każdy klawisz osobno i obserwuję, czy zapala się tylko właściwa sekcja lampy. Jeżeli jeden przycisk uruchamia obie grupy, oznacza to zmostkowanie przewodów albo zły rozdział w oprawie. Jeżeli działa tylko jedna sekcja, problem zwykle siedzi w drugim wyjściu fazowym lub w samym połączeniu wewnątrz żyrandola.

• Każdy klawisz ma sterować tylko swoją grupą źródeł światła.
• Po wyłączeniu jednego klawisza druga sekcja ma działać niezależnie.
• Obudowa lampy nie może się grzać ani wydawać odgłosów pracy pod napięciem.
• Przewód ochronny ma być podłączony do metalowych elementów oprawy.
• Jeśli LED-y lekko żarzą się po wyłączeniu, sprawdzam łącznik podświetlany albo błędny rozdział przewodów.

W praktyce właśnie ten ostatni objaw bywa mylący. Delikatne świecenie żarówek LED po wyłączeniu nie zawsze oznacza uszkodzoną lampę. Czasem winny jest niewielki prąd upływu albo osprzęt z podświetleniem. Dlatego po montażu patrzę nie tylko na to, czy światło się zapala, ale też czy gaśnie tak, jak powinno, i czy instalacja zachowuje się stabilnie.

Jeśli wszystko działa poprawnie, masz już gotowy układ dwusekcyjny: wygodny, prosty i praktyczny w codziennym użyciu. Przy dobrze przygotowanej instalacji to rozwiązanie naprawdę poprawia komfort, ale działa tylko wtedy, gdy przewody są poprawnie rozpoznane i połączone bez skrótów.
