Stare gniazdko w mieszkaniu potrafi wyglądać niegroźnie, ale przy okazji odsłania cały stan obwodu. Najprostsza odpowiedź na pytanie, jak podłączyć gniazdko w starej instalacji, zależy od tego, czy masz jeszcze układ TN-C z przewodem PEN, czy już instalację z osobnym PE i N, bo od tego zmienia się zarówno sposób podłączenia, jak i poziom ryzyka. W tym tekście pokazuję, jak rozpoznać instalację, kiedy wystarczy wymiana samego osprzętu, a kiedy lepiej zatrzymać się i wezwać elektryka.
Najważniejsze decyzje zapadają jeszcze przed odkręceniem starego gniazda
- W starej instalacji najczęściej spotkasz układ TN-C, czyli dwa przewody i wspólny PEN zamiast osobnego PE.
- Gniazdo z bolcem w takim obwodzie wymaga prawidłowego zerowania, a nie przypadkowego mostka.
- Jeśli przewody są aluminiowe, kruche, nadpalone albo luźne, sama wymiana osprzętu zwykle nie wystarczy.
- Wyłącznik różnicowoprądowy ma sens dopiero po rozdziale PEN na PE i N, a nie jako szybka łatka na cały stary obwód.
- Przed montażem trzeba sprawdzić ciągłość połączeń i stan zacisków, bo to one decydują o ochronie.
Najpierw rozpoznaj, z jaką instalacją masz do czynienia
Ja zawsze zaczynam od rozpoznania obwodu, bo bez tego łatwo pomylić starą instalację z częściowo zmodernizowaną. W wielu polskich domach i mieszkaniach spotyka się jeszcze układ TN-C, czyli dwa przewody w obwodzie gniazda, w którym jeden z nich pełni podwójną rolę. PEN to przewód ochronno-neutralny: dawniej mówiło się po prostu „zero”, ale technicznie nie jest to to samo co współczesny oddzielny N i PE.

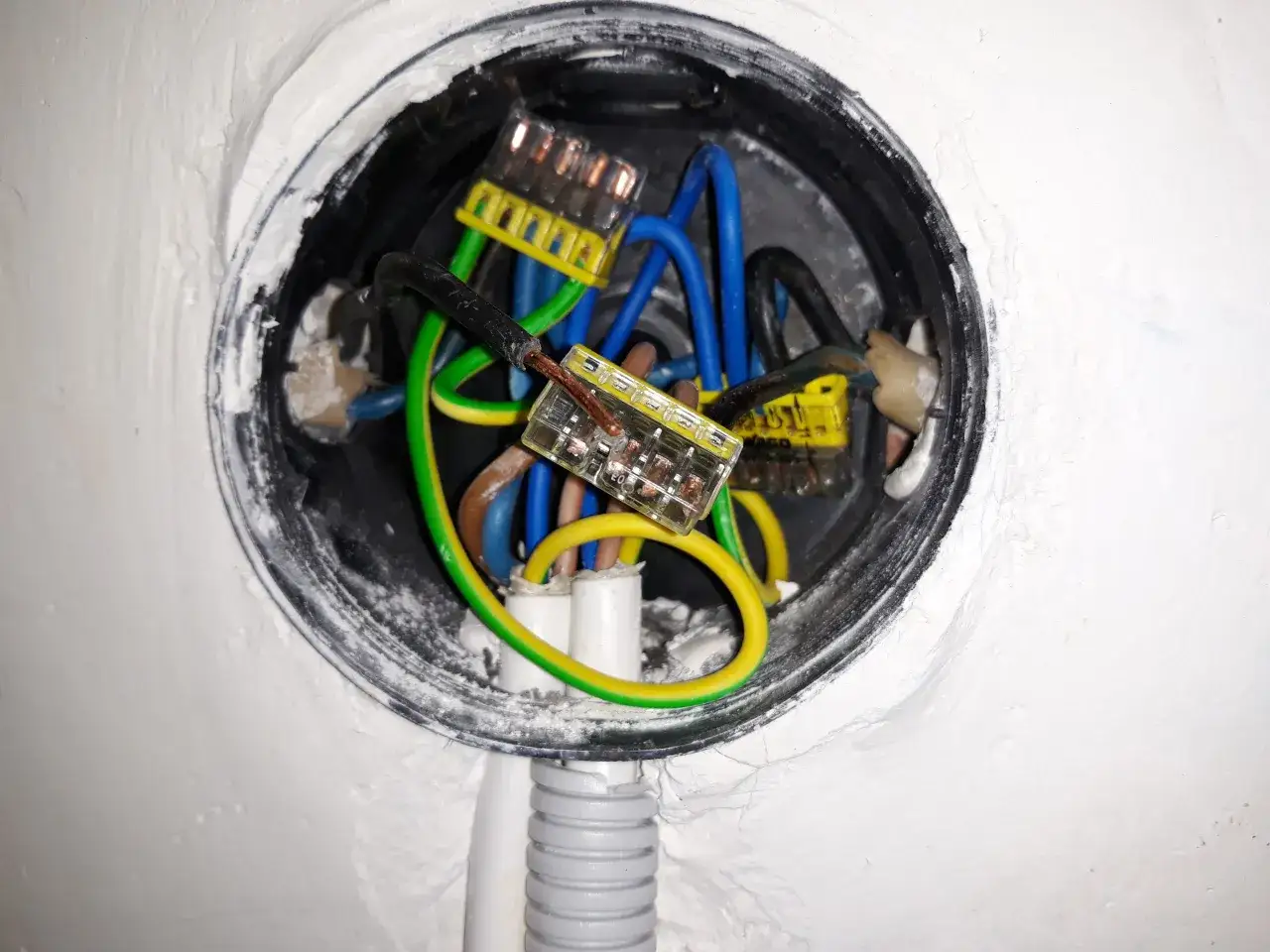

Po samych kolorach nie ufałbym niczemu sprzed lat, bo po remoncie ktoś mógł już coś zmienić, a połączenia w puszce mogły być przerabiane kilka razy. Liczy się to, co naprawdę wychodzi z przewodu, a nie to, jak wygląda izolacja. W praktyce patrzę przede wszystkim na liczbę żył, stan zacisków, obecność żółto-zielonego przewodu i to, czy obudowa gniazda nie była wcześniej przypalona.
| Co widzisz | Co to może oznaczać | Mój wniosek |
|---|---|---|
| 2 żyły i brak przewodu ochronnego | Najpewniej stary obwód TN-C | Nie zakładaj nowoczesnego podłączenia bez sprawdzenia całego obwodu |
| 3 żyły, ale instalacja wygląda na starą | Możliwa częściowa modernizacja | Sprawdź, czy PE jest rzeczywiście osobny i ciągły |
| Aluminium, kruche końcówki, ciemne zaciski | Duże ryzyko luzów i grzania | To zwykle sygnał do szerszej naprawy, nie tylko wymiany gniazda |
| Ślady nadpalenia albo stopiony plastik | Połączenie wcześniej pracowało źle | Nie wracałbym do eksploatacji bez kontroli całego punktu |
Jeżeli w tym miejscu widzę tylko dwa przewody i stary osprzęt, nie zakładam, że wystarczy „wkręcić nowe i będzie dobrze”. Najpierw trzeba ustalić, czy obwód jeszcze nadaje się do bezpiecznego użytkowania, a dopiero potem przechodzić do samego gniazda.
Kiedy wymiana gniazda ma sens, a kiedy to za mało
W praktyce sama wymiana gniazda ma sens tylko wtedy, gdy problemem jest zużyty osprzęt, a nie stan całego obwodu. Jeśli w puszce siedzą zdrowe przewody, połączenia są pewne, a instalacja nie ma śladów przegrzania, można myśleć o nowym gnieździe. Jeśli jednak widać aluminium w złym stanie, upalenia albo brak ciągłości przewodu ochronno-neutralnego, lepiej potraktować to jako sygnał do większej naprawy.
Przy starych obwodach zwracam też uwagę na przekrój przewodu. W obecnych zasadach za granicę bezpieczeństwa przyjmuje się 10 mm² Cu albo 16 mm² Al dla przewodu PEN. To nie znaczy, że wszystko poniżej trzeba natychmiast skuwać, ale oznacza to, że nie ma sensu budować na takim odcinku nowoczesnej ochrony „na pół gwizdka”.
| Sytuacja | Czy sama wymiana gniazda wystarczy | Co robię |
|---|---|---|
| Zużyty osprzęt, ale przewody i zaciski są zdrowe | Tak, najczęściej | Wymieniam gniazdo i zachowuję układ ochrony zgodny z instalacją |
| Aluminium jest kruche albo zaciski są nadpalone | Nie | Naprawa obejmuje cały punkt lub fragment obwodu |
| Przewód PEN ma mniej niż 10 mm² Cu lub 16 mm² Al | Nie jako baza do rozbudowy | Planuję modernizację, nie kosmetykę |
| Chcesz dołożyć RCD do starego dwużyłowego obwodu | Nie jako szybka łatka | Najpierw rozdział PEN i pomiary instalacji |
Jeśli obwód przechodzi ten test, można przejść do podłączenia. Jeśli nie przechodzi, to nie jest już pytanie o gniazdko, tylko o stan całej instalacji.
Jak wygląda poprawne podłączenie w układzie TN-C
W starym układzie dwużyłowym standardowe gniazdo 230 V nie jest miejscem na improwizację. W praktyce przewód PEN prowadzi się do styku ochronnego gniazda, a dopiero z niego wykonuje się krótki mostek do zacisku roboczego. Drugi przewód trafia na właściwy zacisk fazowy zgodnie ze schematem producenta osprzętu. Nie chodzi o to, żeby „jakoś działało”, tylko żeby w razie uszkodzenia ochronna część obwodu zachowała ciągłość.
- Wyłącz zasilanie obwodu i upewnij się, że w przewodach nie ma napięcia.
- Sprawdź, czy w puszce rzeczywiście masz układ TN-C, a nie później dorabiane połączenie.
- PEN podłącz najpierw do styku ochronnego, a następnie mostkiem do zacisku roboczego w gnieździe.
- Przewód fazowy podłącz do drugiego zacisku roboczego zgodnie ze schematem producenta osprzętu.
- Dociągnij połączenia tak, by przewód nie miał luzu i nie pracował mechanicznie po wsunięciu gniazda do puszki.
Przy gniazdach przelotowych szczególnie pilnuję, żeby ciągłość PEN nie zależała od jednego słabego skrętu. Jeżeli coś ma rozdzielać się w puszce, to wyłącznie w sposób przewidziany dla takiego osprzętu, a nie przez przypadkowe łączenie przewodów „na szybko”.
Przeczytaj również: Gniazdko do pralki - jaka wysokość? Bezpieczny montaż w łazience
Przy aluminium nie ma miejsca na skróty
Jeśli przewody są aluminiowe, zwykłe dokręcenie ich pod śrubą często nie wystarcza na długo. Aluminium pracuje inaczej niż miedź, szybciej się utlenia i lubi luzować po latach, dlatego używam osprzętu oraz złączek dopuszczonych do takiego przewodu, a nie uniwersalnej improwizacji. To właśnie w starych instalacjach drobny luz najczęściej zamienia się w grzanie gniazda, a później w przepalony styk.
Po takim montażu i tak nie kończyłbym tematu bez kontroli całego obwodu, bo w starym mieszkaniu jeden punkt jest zwykle tylko fragmentem większej układanki.
Różnicówka, uziemienie i zerowanie nie są tym samym
Tu najłatwiej o błędne skróty myślowe. Zerowanie w starej instalacji wykorzystuje przewód PEN jako drogę ochronną, uziemienie odprowadza potencjał do ziemi, ale samo nie zastępuje przewodu ochronnego, a RCD reaguje na różnicę prądów między torami zasilania. To trzy różne mechanizmy i nie warto wrzucać ich do jednego worka.
| Rozwiązanie | Co daje | Czego nie naprawia |
|---|---|---|
| Zerowanie | Zapewnia ochronę w obwodzie TN-C przez przewód PEN | Nie tworzy z starej instalacji nowoczesnego układu z PE |
| Uziemienie | Pomaga wyrównać potencjały i poprawia bezpieczeństwo całego obiektu | Nie zastępuje poprawnego podłączenia gniazda |
| RCD 30 mA | Szybko odłącza zasilanie przy niebezpiecznym upływie prądu | Nie jest łatką na źle zrobione TN-C |
W praktyce wyłącznik różnicowoprądowy ma sens dopiero po rozdziale PEN na PE i N, czyli w układzie TN-C-S albo w nowocześniejszej instalacji. W starym obwodzie dwużyłowym nie traktuję go jako zamiennika poprawnej ochrony, tylko jako element większej modernizacji.
Kiedy to się uporządkuje, zwykle widać od razu, które błędy montażowe są naprawdę groźne, a które tylko brzydko wyglądają.
Błędy, które najczęściej kończą się grzaniem albo brakiem ochrony
W starych gniazdach najwięcej problemów nie wynika z samego pomysłu wymiany, tylko z drobnych skrótów. Ja zwracam uwagę głównie na takie rzeczy:
- Luźny mostek - jeśli połączenie nie siedzi sztywno, będzie się grzało i z czasem przestanie działać tak, jak powinno.
- Mieszanie miedzi z aluminium bez właściwych złączek - to prosta droga do korozji kontaktu i słabego docisku.
- Ignorowanie nadpaleń - nowa ramka nie naprawia spalonego mechanizmu ani przegrzanego zacisku.
- Opieranie się wyłącznie na kolorze izolacji - w starej instalacji kolory bywają mylące po kilku remontach.
- Traktowanie sprawności gniazda jako dowodu bezpieczeństwa - to, że czajnik działa, nie znaczy jeszcze, że ochronna część obwodu jest w porządku.
- Dołożenie RCD bez analizy całego obwodu - przy TN-C to często próba leczenia objawów, nie przyczyny.
W takich punktach jeden luźny zacisk potrafi zepsuć ochronę także kolejnym gniazdom w tym samym obwodzie. Dlatego ja wolę sprawdzić mniej punktów, ale porządnie, niż „odświeżyć” cały rząd gniazd i zostawić problem w ścianie.
Jeśli te błędy zaczynają się nakładać, pojedyncza wymiana gniazda przestaje mieć sens i lepiej myśleć o modernizacji, a nie o kosmetyce.
Kiedy pojedyncza wymiana powinna przerodzić się w modernizację
Jest taki moment, w którym odpowiedź na pytanie o wymianę jednego gniazda brzmi już: trzeba ruszyć cały odcinek instalacji. Dzieje się tak zwłaszcza wtedy, gdy w obwodzie są przewody aluminiowe, ślady przegrzania, brak ciągłości PEN albo instalacja ma jeszcze układ, w którym nie ma realnej możliwości wydzielenia osobnego PE i N.
- Warto zlecić pomiar ciągłości przewodów i ocenę stanu zacisków.
- Warto sprawdzić impedancję pętli zwarcia, czyli warunek, od którego zależy szybkie zadziałanie zabezpieczeń.
- Warto ocenić, czy rozdział PEN na PE i N da się zrobić w rozdzielnicy, a nie przy pojedynczym gnieździe.
- Warto zaplanować modernizację etapami, jeśli instalacja jest w dużej części aluminiowa.
- Warto od razu ocenić sens dołożenia RCD 30 mA po stronie nowej części instalacji.
Jeśli mam zostawić jedną praktyczną myśl, to tę: w starej instalacji najpierw sprawdza się obwód, potem dobiera osprzęt, a dopiero na końcu dokręca śruby. Taka kolejność daje prawdziwie bezpieczne gniazdko, zamiast tylko ładnego punktu na ścianie.
