Podłączenie gniazda przyczepy to temat, który wygląda prosto, ale w praktyce rozbija się o kilka decyzji: czy wystarczy 7 pin, czy potrzebne jest 13 pin, jak działa schemat styków i kiedy samodzielny montaż ma sens. W tym artykule pokazuję różnice między standardami, wyjaśniam funkcje poszczególnych styków i prowadzę przez montaż krok po kroku. Dorzucam też typowe błędy, orientacyjne koszty oraz krótką listę rzeczy do sprawdzenia przed wyjazdem.
Najkrócej: najpierw dobierz standard, potem sprawdź instalację auta
- 7 pin wystarcza do podstawowych świateł, ale nie obsłuży wszystkich funkcji nowoczesnej przyczepy.
- 13 pin daje światło cofania, stałe zasilanie i funkcje przydatne w przyczepach kempingowych oraz bardziej rozbudowanych zestawach.
- W wielu autach lepiej sprawdza się wiązka dedykowana niż uniwersalna, zwłaszcza przy elektronice CAN i kontroli żarówek.
- Adapter 7/13 pomaga w zgodności wtyczek, ale nie dodaje brakujących funkcji elektrycznych.
- Najczęstsze problemy biorą się z masy, złego prowadzenia przewodów i pomyłek w pinach, a nie z samego gniazda.
Jak rozpoznać, czy potrzebujesz 7 pin czy 13 pin
Ja zaczynam od zastosowania, bo to właśnie ono decyduje o wyborze. Jeśli ciągniesz prostą przyczepkę towarową albo używasz bagażnika rowerowego bez dodatkowego zasilania, 7 pin zwykle wystarcza. Gdy w grę wchodzi przyczepa kempingowa, laweta z dodatkowymi funkcjami, ładowanie akumulatora albo światło cofania, rozsądniejszy jest standard 13-pin.
W praktyce różnica nie kończy się na liczbie styków. 7-pin obsługuje podstawowe oświetlenie, a 13-pin dodaje obwody, które są dziś bardzo przydatne: cofanie, stałe zasilanie i zasilanie po stacyjce. Co do zasady, przyczepy o DMC powyżej 750 kg zarejestrowane po 1 sierpnia 2009 r. mają światło cofania, więc w takich zestawach 13-pin bywa po prostu właściwym wyborem.
| Cecha | 7 pin | 13 pin |
|---|---|---|
| Podstawowe światła | Tak | Tak |
| Światło cofania | Nie | Tak |
| Stałe zasilanie 12 V | Nie | Tak |
| Zastosowanie | Proste przyczepki, część bagażników rowerowych | Kempingi, nowsze przyczepy, bardziej rozbudowane zestawy |
| Elastyczność na przyszłość | Ograniczona | Wyraźnie większa |
Jeśli mam doradzić bez owijania w bawełnę: do codziennej, prostej przyczepki 7 pin jest uczciwym minimum, ale do bardziej uniwersalnego zestawu wybrałbym 13 pin. To prowadzi naturalnie do kolejnego kroku, czyli rozumienia samych styków, bo właśnie tam najłatwiej o pomyłkę.

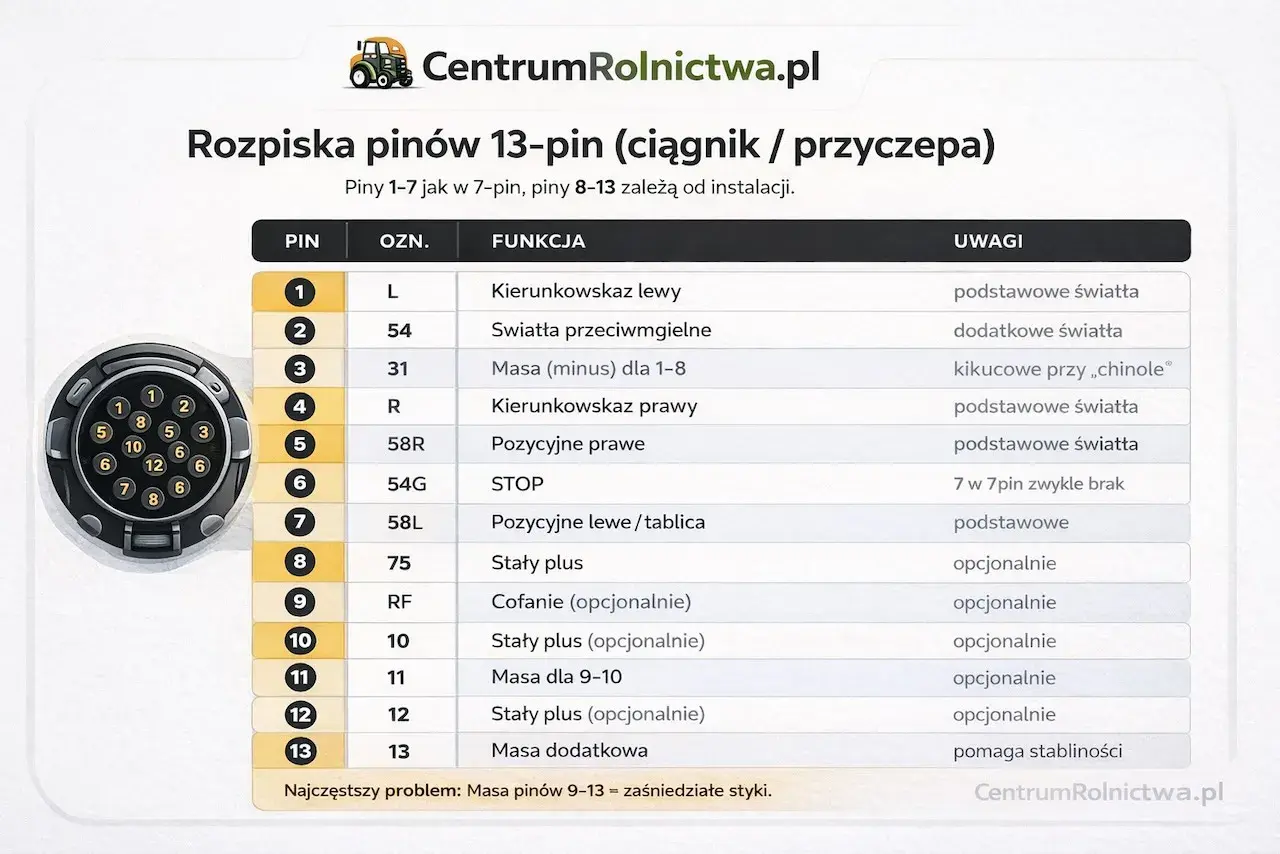

Schemat styków, który naprawdę ma znaczenie
Wiele osób patrzy na gniazdo jak na zbiór przypadkowych otworów, a to błąd. Każdy pin ma przypisaną funkcję i jeżeli pomylisz choćby jeden przewód, przyczepa może świecić nieprawidłowo albo w ogóle nie zadziałać. W standardzie 13-pin pierwsze siedem styków odpowiada funkcjom znanym z klasycznego 7-pin, a dodatkowe trzy lub cztery obsługują rozszerzone funkcje.
| Pin | Funkcja | Uwagi praktyczne |
|---|---|---|
| 1 | Lewy kierunkowskaz | Podstawa każdej instalacji |
| 2 | Tylne przeciwmgłowe | Ważne szczególnie przy jeździe w deszczu i mgle |
| 3 | Masa | Jedno z najczęstszych miejsc błędu |
| 4 | Prawy kierunkowskaz | Po pomyłce kierunek potrafi wariować |
| 5 | Prawe światło pozycyjne | W wielu autach obciążone bardziej, niż się wydaje |
| 6 | Światło stop | Testuję je zawsze jako jedno z pierwszych |
| 7 | Lewe światło pozycyjne | W parze z pinem 5 tworzy podstawę tylnego oświetlenia |
| 8 | Światło cofania | To właśnie ten styk odróżnia pełne 13 pin od prostszych instalacji |
| 9 | Stałe zasilanie 12 V | Przydaje się do ładowania i zasilania osprzętu |
| 10 | Zasilanie po stacyjce | Używane tam, gdzie zasilanie ma działać tylko po uruchomieniu auta |
| 11 | Masa dla pinu 10 | Nie wolno jej traktować jak przypadkowego „wolnego” styku |
| 12 | Funkcja zależna od zestawu | Często służy do detekcji przyczepy albo bywa rezerwą |
| 13 | Masa dla pinu 9 | W praktyce ważna dla stabilnego zasilania stałego |
Ważny szczegół: kolory przewodów potrafią się różnić między producentami wiązek, więc ja zawsze trzymam się schematu konkretnego zestawu, a nie samej kolorystyki izolacji. To drobiazg, który oszczędza sporo czasu i nerwów. Skoro pinout jest już jasny, można przejść do właściwego montażu.
Jak podłączyć gniazdo krok po kroku
Najrozsądniej traktować montaż jak pracę z instalacją elektryczną, a nie „przykręcenie puszki do haka”. Dobra kolejność daje czystszy efekt, mniej błędów i mniejsze ryzyko, że za miesiąc coś zacznie przerywać. Ja zwykle robię to w taki sposób:
- Sprawdzam, jaki standard ma przyczepa i jaki zestaw obsługuje samochód.
- Odłączam akumulator, jeśli instrukcja auta lub wiązki tego wymaga.
- Wybieram miejsce montażu gniazda tak, żeby kabel nie był narażony na wydech, zawieszenie ani ostre krawędzie.
- Podłączam przewody zgodnie ze schematem producenta wiązki.
- W instalacji 13-pin dokładam obwody zasilania stałego i po stacyjce, jeśli są potrzebne.
- Zabezpieczam przejścia gumowymi przepustami i uszczelniam obudowę gniazda.
- Sprawdzam działanie wszystkich funkcji na testerze albo podłączonej przyczepie.
W autach nowszych niż kilka lat bardzo często nie wystarczy zwykłe wpięcie się w przewody lamp. Jeżeli samochód ma kontrolę przepalonej żarówki, moduł komfortu albo systemy rozpoznawania przyczepy, to bez odpowiedniej wiązki i czasem kodowania mogą pojawić się błędy na desce rozdzielczej. W takich przypadkach nie kombinuję na skróty, bo oszczędność kilku złotych kończy się zwykle powrotem do tematu.
Wiązka dedykowana czy uniwersalna
To jest pytanie, które naprawdę warto zadać przed zakupem, bo od niego zależy nie tylko wygoda montażu, ale też stabilność działania całego układu. Wiązka uniwersalna bywa tańsza i prostsza w prostych autach, ale w nowoczesnych modelach potrafi generować błędy, wyłączać czujniki parkowania w złym momencie albo źle reagować na kontrolę oświetlenia. Z kolei wiązka dedykowana kosztuje więcej, ale zwykle daje spokój na dłużej.
| Rodzaj wiązki | Zalety | Ograniczenia | Kiedy wybrać |
|---|---|---|---|
| Uniwersalna | Niższa cena, większa dostępność | Więcej ręcznego podłączania, większe ryzyko błędów | Starsze, prostsze auta bez rozbudowanej elektroniki |
| Dedykowana | Lepsza zgodność z autem, często prostszy montaż, mniejsze ryzyko błędów | Wyższy koszt zakupu | Nowe auta, instalacje z modułem, pojazdy z kontrolą żarówek i CAN |
Ja przy nowszym samochodzie prawie zawsze patrzę najpierw na wiązkę dedykowaną, nawet jeśli początkowo wydaje się droższa. Jeśli auto ma czujniki parkowania, LED-owe lampy albo moduły nadzorujące obwody, to właśnie tutaj oszczędności robią się pozorne. I to prowadzi do kolejnego punktu: błędy przy takim montażu są bardzo powtarzalne.
Najczęstsze błędy, które potem robią kłopoty
Większość usterek po montażu nie wynika z „wadliwego gniazda”, tylko z drobnych zaniedbań. Z mojej praktyki najczęściej powtarzają się takie problemy:
- podłączenie samej przejściówki zamiast właściwej wiązki, choć przyczepa wymaga dodatkowych funkcji,
- zbyt słaba masa, przez co światła świecą słabiej albo działają niestabilnie,
- prowadzenie przewodu zbyt blisko wydechu lub ruchomych elementów zawieszenia,
- pomieszanie kolorów przewodów z różnych producentów i oparcie się wyłącznie na kolorze,
- brak bezpiecznika na obwodzie stałego plusa,
- niedokładne uszczelnienie gniazda, które potem łapie wilgoć i korozję,
- brak kodowania lub aktywacji haka w aucie, które tego wymaga.
Jeżeli miałbym wskazać jeden błąd szczególnie kosztowny, to byłoby nim lekceważenie masy i zabezpieczenia połączeń. Instalacja może działać „na stole”, a po podpięciu przyczepy zacząć głupieć pod obciążeniem. Dlatego zawsze testuję ją dopiero wtedy, gdy układ pracuje w realnych warunkach.
Ile to kosztuje i kiedy lepiej oddać to warsztatowi
Orientacyjnie sam adapter 7/13 to wydatek rzędu 20-40 zł. Prosta uniwersalna wiązka to zwykle 30-150 zł, a zestaw dedykowany z modułem częściej mieści się w przedziale 200-700 zł. Do tego dochodzi robocizna: za prosty montaż warsztat zwykle liczy 250-500 zł, a przy aucie wymagającym kodowania lub rozbierania większej części wnętrza koszt potrafi dojść do 500-1200 zł.
Własny montaż ma sens wtedy, gdy auto jest proste, instalacja jest opisana jasno, a Ty masz podstawowe narzędzia i trochę cierpliwości. Jeśli jednak trzeba zdejmować zderzak, prowadzić przewody przez ciasne przepusty, aktywować moduł w diagnostyce i jeszcze pilnować poprawnej masy, to oszczędność szybko topnieje. Ja w takich przypadkach wolę oddać auto do warsztatu, bo ważniejsza od samego kosztu jest przewidywalność działania.
Warto też pamiętać, że adapter rozwiązuje tylko zgodność złączy. Nie zamieni prostego 7-pin w pełne 13-pin i nie „doda” cofania, zasilania lodówki ani ładowania akumulatora w przyczepie. To drobiazg, który wiele osób odkrywa dopiero po pierwszym podpięciu zestawu.
Przed pierwszym wyjazdem sprawdź jeszcze te rzeczy
Po montażu nie kończę pracy na samym wpięciu wtyczki. Najpierw sprawdzam wszystkie światła na przyczepie: pozycyjne, kierunkowskazy, stop, przeciwmgłowe i cofania, jeśli instalacja je przewiduje. Potem oglądam, czy przewód nie zwisa, nie ociera o dyszel i czy gniazdo domyka się szczelnie po odpięciu wtyczki.
- Włącz lewy i prawy kierunkowskaz osobno.
- Sprawdź światło stop oraz pozycyjne.
- Jeśli masz 13 pin, przetestuj cofanie i ewentualne zasilanie dodatkowe.
- Po kilku kilometrach skontroluj, czy wtyczka i przewody nie są nadmiernie ciepłe.
- Upewnij się, że czujniki parkowania i komunikaty auta zachowują się normalnie.
Jeżeli miałbym zostawić jedną praktyczną wskazówkę, to brzmiałaby ona tak: do prostej przyczepki wystarczy zwykle 7 pin, ale do bardziej rozbudowanych zastosowań lepiej od razu iść w 13 pin oraz porządną wiązkę dopasowaną do auta. Taki wybór oszczędza późniejszych przeróbek, a przy instalacjach domowych i samochodowych właśnie to najczęściej robi największą różnicę.
