Kolory przewodów siły - Jak czytać L1, L2, L3, N, PE?

To praktyczny przewodnik o tym, jak czytać kolory przewodów przy podłączeniu siły w domu, jak odróżnić układ 4- i 5-biegunowy oraz jak uniknąć najczęstszych pomyłek przy gniazdach 230/400 V. Zamiast ogólników dostajesz tu konkrety: które żyły są fazowe, co oznacza niebieski i żółto-zielony, kiedy kolor przestaje być wiarygodną wskazówką i dlaczego w starszych instalacjach nie wolno zgadywać.

Jak czytać kolory przewodów przy zasilaniu trójfazowym

W domach i małych obiektach „siła” najczęściej oznacza zasilanie trójfazowe 230/400 V. W takim układzie nie patrzę na kolor jako na ozdobę kabla, tylko jako na pierwszą wskazówkę, która ma mi powiedzieć, czy mam do czynienia z fazą, przewodem neutralnym czy ochronnym. To ważne, bo w instalacji trójfazowej pomyłka nie jest detalem technicznym, tylko realnym zagrożeniem dla urządzenia i użytkownika.

W praktyce najważniejsze jest to, że niebieski nie jest fazą, a żółto-zielonego nie wolno traktować jak przewodu roboczego. W nowych instalacjach ten podział jest bardzo czytelny, ale w starszych domach albo po „twórczych” przeróbkach może być zupełnie inaczej. Dlatego kolor traktuję jako punkt startu, a nie wyrocznię. Następny krok to ustalenie, z jakim typem gniazda lub wtyczki w ogóle masz do czynienia.

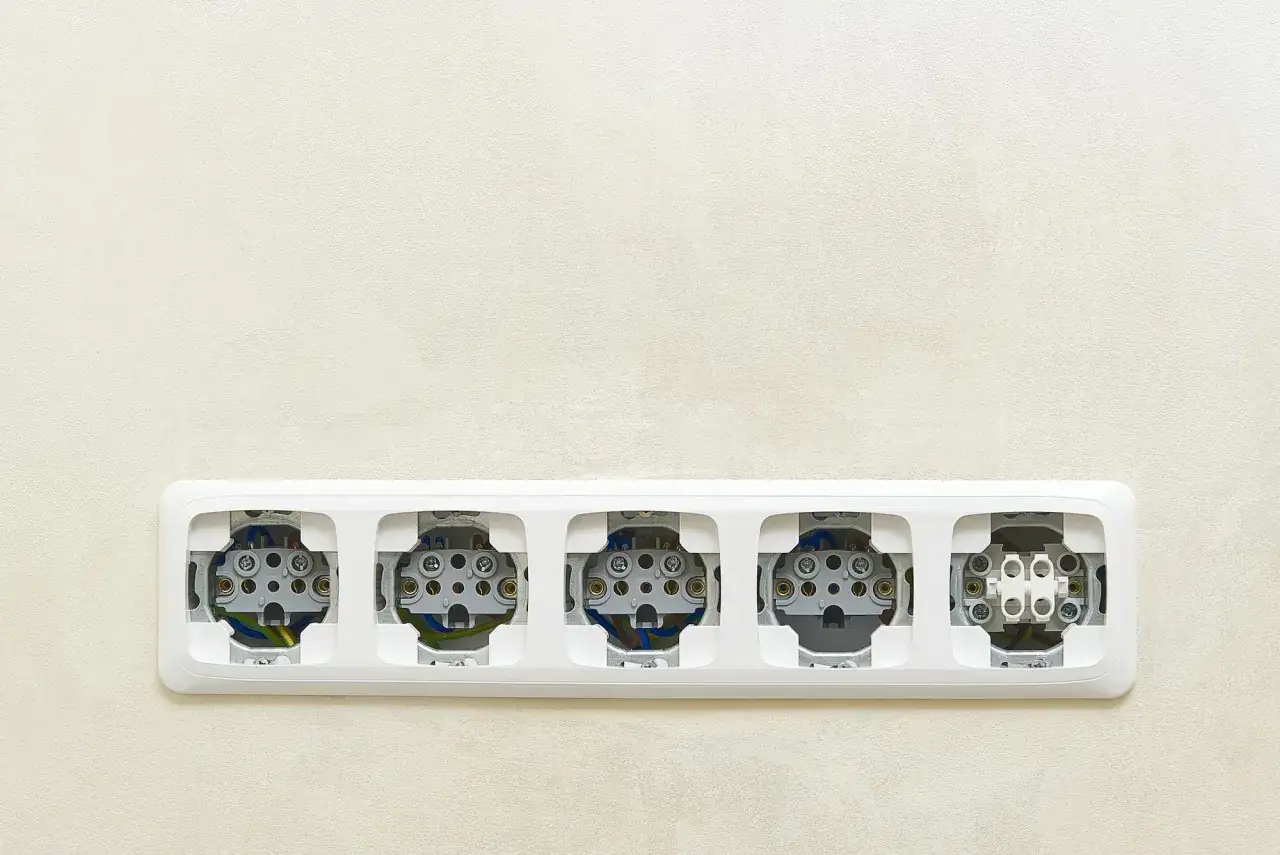

Jak rozpoznać gniazdo 4-biegunowe i 5-biegunowe

To rozróżnienie ma duże znaczenie, bo od niego zależy, czy w instalacji występuje osobny przewód neutralny, czy tylko trzy fazy i ochrona. W nowocześniejszych rozwiązaniach spotkasz najczęściej układ 5-biegunowy 3P+N+PE, czyli trzy fazy, neutralny i ochronny. W starszych instalacjach albo w specyficznych obwodach możesz trafić na układ 4-biegunowy, gdzie sytuacja jest mniej wygodna i bardziej podatna na pomyłkę.

Ja w takim miejscu zawsze sprawdzam oznaczenia zacisków na obudowie, a nie tylko to, co „wygląda znajomo” po kolorach. W gniazdach siłowych praktyka jest ważna, ale schemat producenta ma pierwszeństwo przed przyzwyczajeniem z poprzedniej roboty. Gdy już wiesz, z jakim typem osprzętu pracujesz, dopiero wtedy ma sens bezpieczne sprawdzenie przewodów przed montażem.

Jak sprawdzić przewody, zanim cokolwiek podłączysz

Tu zaczyna się część, której nie warto robić na skróty. W instalacji trójfazowej nie wystarczy „wyłączyć korków” i liczyć, że wszystko jest martwe. Najpierw trzeba odciąć zasilanie właściwego obwodu, potem potwierdzić brak napięcia dwubiegunowym testerem, a dopiero później brać się za przewody. Próbnik śrubokrętowy nie daje mi takiej pewności, jakiej oczekuję przy pracy na 400 V.

1. Wyłącz właściwy obwód w rozdzielnicy i zabezpiecz go przed przypadkowym załączeniem.
2. Sprawdź brak napięcia na wszystkich żyłach odpowiednim miernikiem lub testerem.
3. Odczytaj oznaczenia zacisków na gnieździe, wtyczce albo urządzeniu.
4. Porównaj je z dokumentacją producenta, a nie tylko z kolorem przewodu.
5. Jeśli przewody są stare, kruche albo aluminiowe, oceń ich stan mechaniczny przed montażem.
6. Po zakończeniu sprawdź poprawność połączenia i działanie zabezpieczeń.

W starych instalacjach najbardziej zdradliwe jest to, że kolor może nie odpowiadać funkcji. Niebieski bywał kiedyś używany inaczej, a przewód ochronny nie zawsze był rozdzielony tak jak dziś. Jeżeli mam choć cień wątpliwości, nie zgaduję. To właśnie na etapie weryfikacji wychodzi, czy masz do czynienia z prostą wymianą osprzętu, czy z przeróbką, która wymaga doświadczenia i pomiarów. Dalej dochodzi jeszcze kolejność faz, bo przy części urządzeń ma ona realny wpływ na pracę.

Dlaczego kolejność faz bywa ważniejsza niż sam kolor

Przy oświetleniu czy zwykłych odbiornikach domowych kolejność L1, L2, L3 zwykle nie robi użytkownikowi różnicy. Ale przy silnikach, pompach, wentylatorach, sprężarkach czy niektórych narzędziach obrotowych ma już znaczenie, w którą stronę urządzenie startuje. Zamiana dwóch faz potrafi odwrócić kierunek obrotów, więc kolor przewodu nie załatwia całej sprawy.

Dlatego w praktyce patrzę na dwa poziomy jednocześnie. Po pierwsze: czy żyła jest fazowa, neutralna czy ochronna. Po drugie: czy kolejność faz jest zgodna z wymaganiami urządzenia. Dla instalatora to różnica między „jest podłączone” a „działa tak, jak powinno”.

• L1, L2 i L3 to trzy różne fazy, a nie trzy odmiany tego samego przewodu.
• Jeśli urządzenie ma silnik, kolejność faz może decydować o kierunku pracy.
• W urządzeniach z dokumentacją producenta zawsze wygrywa schemat z instrukcji, nie domyślna kolejność z internetu.
• Jeżeli trzeba odwrócić kierunek obrotów, robi się to przez zamianę dwóch faz, a nie przez „kombinowanie” z ochronnym lub neutralnym.

To właśnie dlatego sam kolor przewodu nie wystarcza jako odpowiedź na wszystko. Wbrew pozorom najwięcej problemów nie powoduje teoria, tylko kilka powtarzalnych pomyłek, które potem wracają jako wybijające zabezpieczenie albo źle pracujące urządzenie.

Najczęstsze błędy, które widzę przy takich podłączeniach

Najbardziej ryzykowne są błędy, które na pierwszy rzut oka wyglądają niegroźnie. Urządzenie może nawet ruszyć, ale nie oznacza to jeszcze, że instalacja jest poprawna. Z doświadczenia najczęściej powtarzają się te same potknięcia.

• Mylenie N z PE - neutralny i ochronny to dwie różne funkcje, a ich zamiana potrafi stworzyć poważny problem bezpieczeństwa.
• Używanie niebieskiej żyły jako fazy - to bardzo zły nawyk, bo niebieski jest zarezerwowany dla N.
• Zakładanie, że stara instalacja ma „standardowe” kolory - w starszych budynkach przewody bywają oznaczone inaczej niż dziś.
• Lekceważenie zacisku PE - brak dobrego połączenia ochronnego może sprawić, że obudowa urządzenia znajdzie się pod potencjałem.
• Niedokręcone żyły - luźny przewód grzeje się, a przy większym obciążeniu potrafi uszkodzić osprzęt.
• Ignorowanie dokumentacji urządzenia - szczególnie przy płytach, pompach i silnikach schemat producenta jest ważniejszy niż „uniwersalny” układ z forów.

Jeśli mam wskazać jeden błąd, który kosztuje najwięcej nerwów, to jest nim zgadywanie po kolorach w starej instalacji. Czasem urządzenie działa, a mimo to instalacja pozostaje niebezpieczna. Właśnie dlatego są sytuacje, w których rozsądniej odłożyć śrubokręt i wezwać fachowca.

Kiedy lepiej wezwać elektryka i nie ryzykować

Nie każda przeróbka przy zasilaniu trójfazowym jest dobrym kandydatem do samodzielnej roboty. Jeżeli masz stary układ z przewodem PEN, nieznane kolory żył, aluminiowe przewody albo gniazdo, które było już wcześniej przerabiane, ryzyko rośnie bardzo szybko. To samo dotyczy sytuacji, gdy po podłączeniu zabezpieczenie natychmiast wybija albo urządzenie zachowuje się nielogicznie.

• Instalacja ma stare oznaczenia albo kolory nie pasują do współczesnych standardów.
• Nie wiesz, czy w obwodzie występuje osobny N i PE, czy wspólny PEN.
• Trzeba zmienić gniazdo 4-biegunowe na 5-biegunowe albo odwrotnie.
• Urządzenie ma dużą moc, silnik lub wymagania z instrukcji, których nie rozumiesz w pełni.
• Obwód był już naprawiany, a w puszce widać kilka „historycznych” połączeń.
• Nie masz pewnego sposobu na sprawdzenie braku napięcia i ciągłości przewodów.

W takich przypadkach cena błędu zwykle jest wyższa niż koszt jednej porządnej wizyty. A jeśli sytuacja jest czysta i przewidywalna, zostaje już tylko jedna rzecz: pamiętać prostą regułę i stosować ją konsekwentnie za każdym razem.

Najkrótsza reguła, którą warto zapamiętać na przyszłość

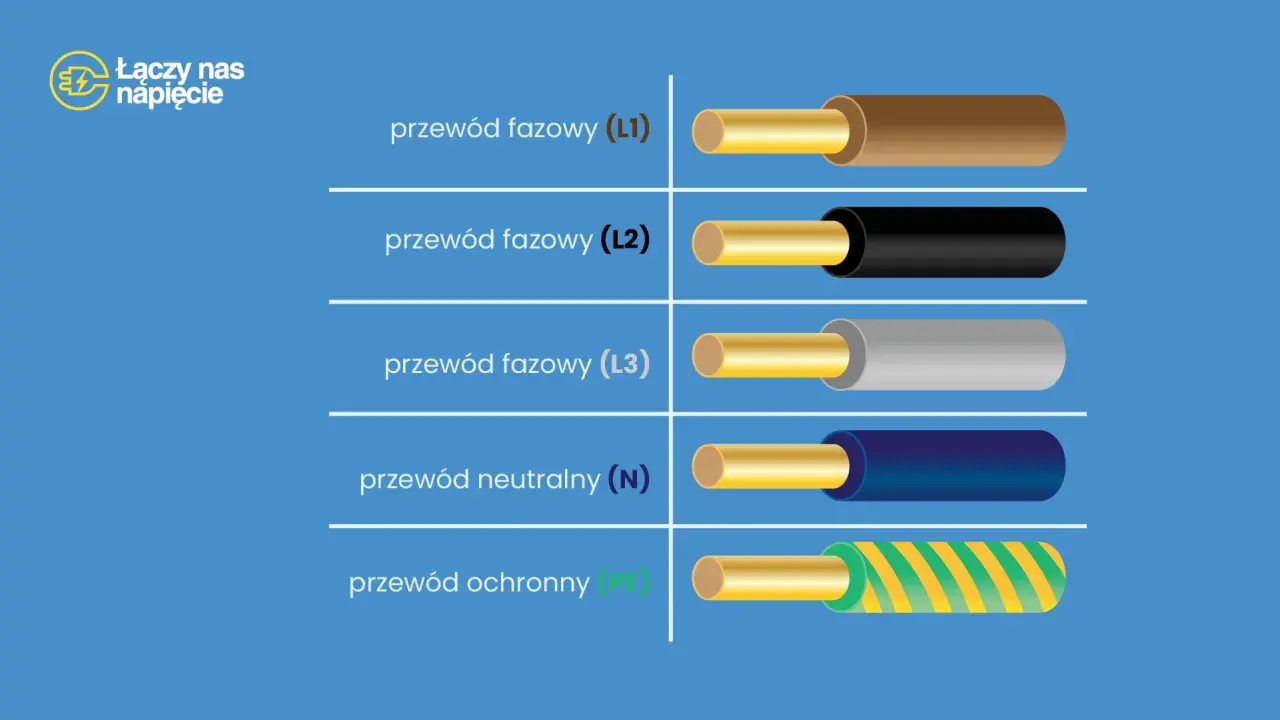

Jeżeli miałbym zamknąć ten temat w jednym zdaniu, powiedziałbym tak: kolory pomagają, ale nie zastępują oznaczeń i pomiaru. W nowej instalacji trzy fazy mają zwykle barwy brązową, czarną i szarą, niebieski to N, a żółto-zielony to PE. W starszej instalacji trzeba sprawdzić wszystko od nowa, bo sama izolacja potrafi wprowadzić w błąd.

Po takim podłączeniu zawsze opisuję obwód w rozdzielnicy i zostawiam sobie jasny schemat na przyszłość. To prosty nawyk, który oszczędza pomyłek przy kolejnej wymianie gniazda, urządzenia albo przedłużacza. W elektryce najbardziej pomaga nie improwizacja, tylko konsekwencja.
