Instalacja trójfazowa w domu - schemat, błędy, rozdzielnica

Kamil Dudek 12 lipca 2026

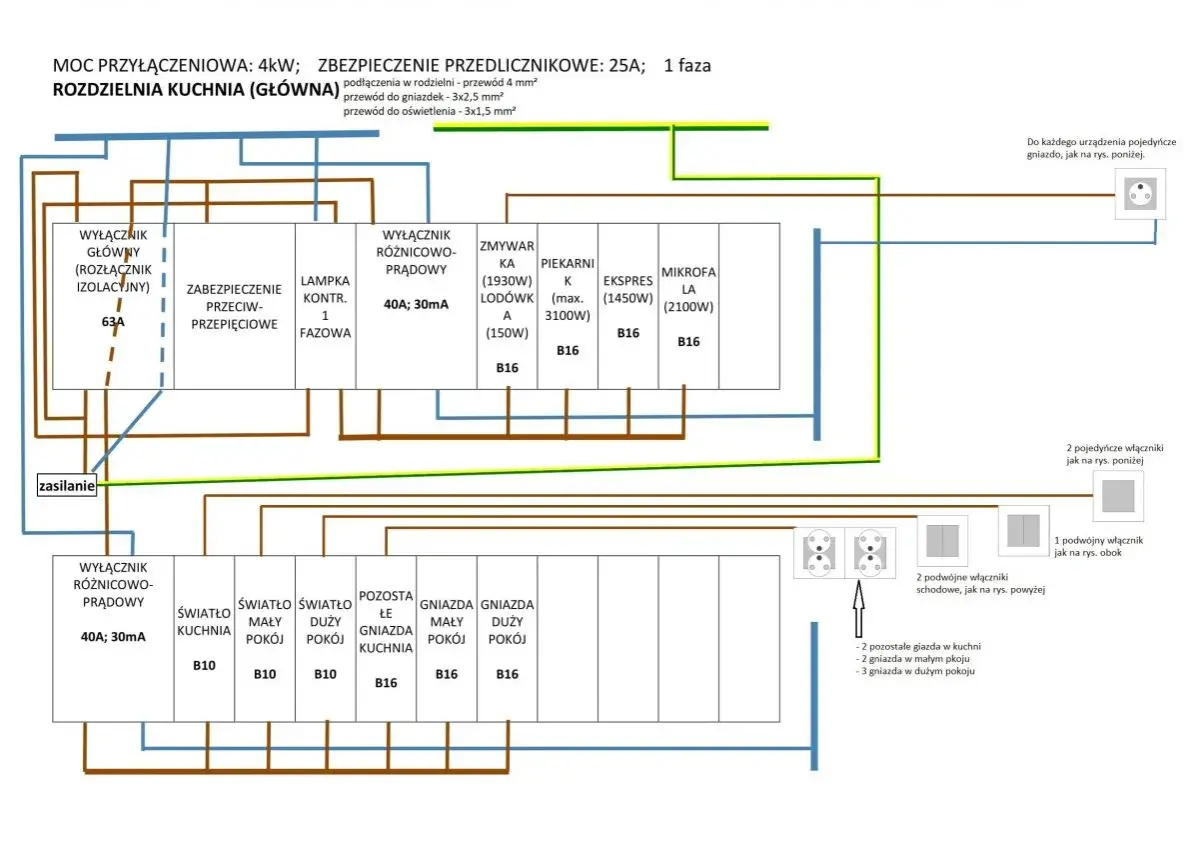

Schemat instalacji 3 fazowej dla rozdzielni kuchnia (główna). Zawiera zabezpieczenia, wyłączniki i podział na obwody.

Spis treści

Trójfazowy układ w domu ma sens wtedy, gdy zwykła jednofazowa instalacja zaczyna być zbyt ciasna dla rzeczywistych obciążeń: płyty indukcyjnej, pompy ciepła, ładowarki auta albo mocniejszych odbiorników w warsztacie. W tym tekście pokazuję, jak taki układ działa, jak czytać jego schemat, z czego powinna składać się rozdzielnica i gdzie najczęściej popełnia się błędy, które potem kosztują czas i pieniądze.

Najważniejsze w instalacji trójfazowej jest równy podział obciążeń i poprawna ochrona

  • Trzy fazy nie zwiększają same z siebie rachunku - dają przede wszystkim większą i lepiej rozdzieloną moc.
  • W polskich domach standardem jest układ 230/400 V, czyli 230 V dla zwykłych obwodów i 400 V dla odbiorników trójfazowych.
  • Dobry schemat zaczyna się od zasilania, licznika i zabezpieczeń, a kończy na dobrze opisanych obwodach w rozdzielnicy.
  • Najgroźniejsze błędy to zły podział faz, mieszanie PE i N, brak ochrony przeciwprzepięciowej i brak pomiarów po wykonaniu.
  • Przy doborze mocy warto patrzeć na konkretne obciążenia: sama elektronika i oświetlenie to co innego niż indukcja, pompa ciepła czy EV.

Trójfazowy układ w domu ma sens wtedy, gdy rośnie zapotrzebowanie na moc

W praktyce nie chodzi o samą „liczbę faz”, tylko o komfort pracy instalacji i możliwość bezpiecznego zasilania mocniejszych urządzeń. Ja patrzę na to bardzo prosto: jeśli dom ma działać bez ciągłego pilnowania, czy podczas gotowania nie wybije zabezpieczenie albo czy ładowarka nie zdusi reszty odbiorników, trzy fazy zaczynają mieć sens.

Według Enei, w domu z samym oświetleniem i sprzętem AGD zwykle wystarcza moc rzędu 10-12 kW, przy płycie elektrycznej sensowny punkt odniesienia to około 16 kW, a przy mocniejszych odbiornikach, takich jak przepływowe podgrzewacze wody, zakres 20-25 kW staje się dużo bardziej praktyczny. To nie są liczby „z sufitu” - one dobrze pokazują, kiedy jednofazowy układ przestaje wystarczać.

Scenariusz Jednofazowa instalacja Trójfazowa instalacja
Oświetlenie, RTV, komputer, zmywarka, pralka Zwykle wystarczy, jeśli moc jest dobrze dobrana Może być przewymiarowana, jeśli nie planujesz mocnych odbiorników
Płyta indukcyjna i piekarnik Czasem wystarcza, ale wymaga ostrożnego bilansu mocy Najczęściej wygodniejsza i stabilniejsza
Pompa ciepła, ładowarka EV, warsztat Zwykle za mało rezerwy To naturalny wybór
Dom z kilkoma mocnymi odbiornikami jednocześnie Ryzyko częstych wyłączeń Lepszy rozkład obciążeń i większy zapas

Jeżeli budujesz dom albo modernizujesz starszy obiekt, najważniejsze pytanie brzmi nie „czy da się zrobić trzy fazy”, tylko „czy naprawdę będą wykorzystywane”. Kiedy już to wiesz, można spokojnie przejść do samego schematu i zobaczyć, jak energia przechodzi przez instalację.

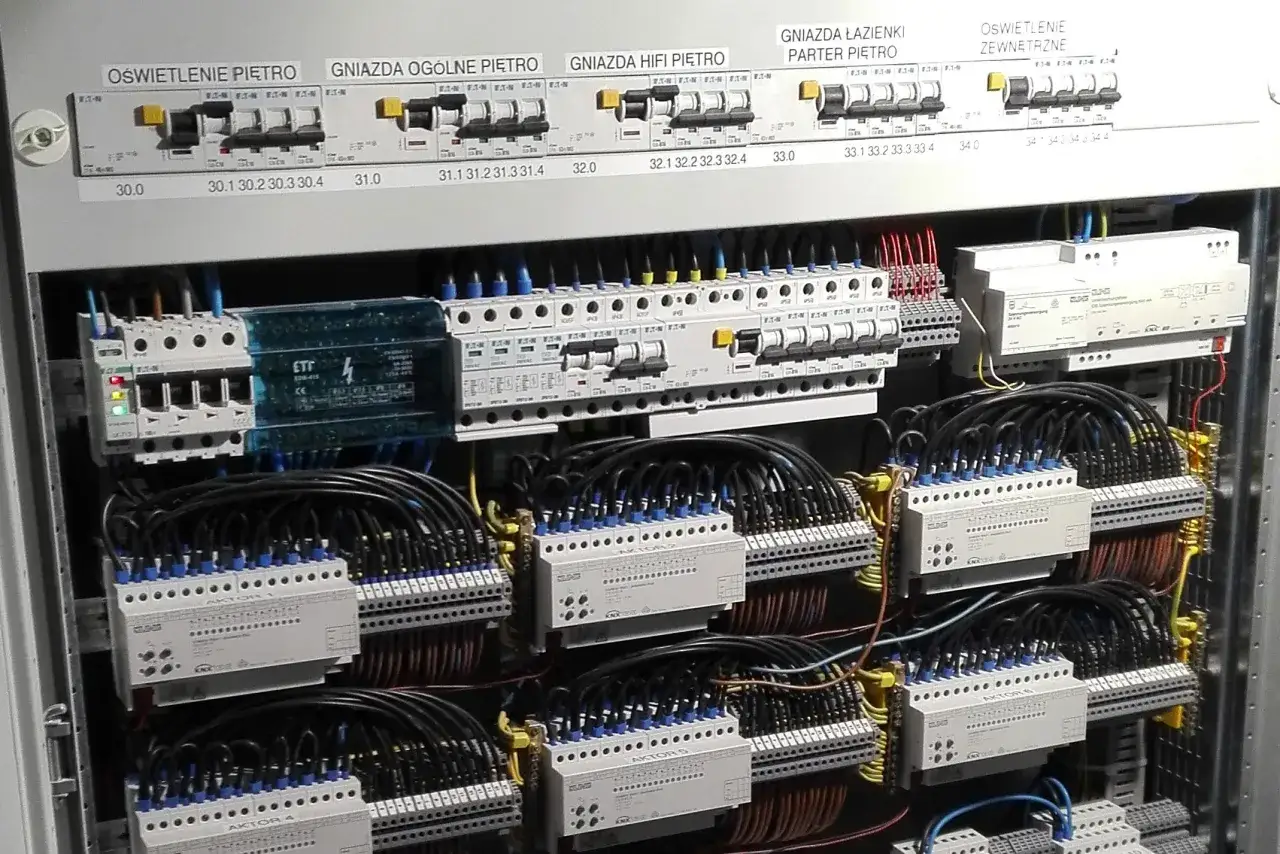

Instalacja 3 fazowa schemat. Widoczne wyłączniki, przekaźniki i przewody w szafie sterowniczej.

Jak czytać schemat trójfazowy bez zgadywania

Najprościej patrzeć na niego jak na drogę energii od sieci do poszczególnych obwodów. W polskich domach spotyka się zwykle napięcie 230/400 V: 230 V między fazą a przewodem neutralnym oraz 400 V między fazami. To właśnie dlatego zwykłe gniazdka pracują na 230 V, a płyta czy gniazdo 400 V korzystają z pełnego układu trzech faz.

Złącze / sieć → zabezpieczenie przedlicznikowe → licznik → wyłącznik główny → ogranicznik przepięć → RCD / RCBO → wyłączniki nadprądowe → obwody 230 V i 400 V
Element Za co odpowiada Co jest ważne w praktyce
Złącze i przyłącze Wprowadza zasilanie do budynku Dostępność, stan techniczny i zgodność z warunkami operatora sieci dystrybucyjnej
Licznik energii Mierzy pobór Muszą być zachowane wymagania montażowe i plombowanie
Wyłącznik główny Pozwala odciąć cały obiekt Powinien być łatwo dostępny i dobrze opisany
Ogranicznik przepięć Chroni elektronikę przed skokami napięcia Coraz częściej traktuję go jako standard, nie dodatek
RCD lub RCBO Chroni przed porażeniem i wykrywa upływ prądu W trójfazowym układzie często stosuje się wersję 4-polową
Wyłączniki nadprądowe Zabezpieczają konkretne obwody Każdy obwód powinien mieć własne, sensownie opisane zabezpieczenie

W instalacji trójfazowej bardzo ważny jest też podział przewodów. Typowo spotkasz L1, L2 i L3 jako fazy, N jako przewód neutralny oraz PE jako ochronny. W starszych obiektach bywa jeszcze przewód PEN, który łączył funkcje neutralne i ochronne, ale po rozdziale nie wolno traktować go „na skróty”. Ja zawsze sprawdzam to podwójnie, bo błędy w tym miejscu nie wybaczają pośpiechu.

W praktyce kolor przewodu pomaga tylko orientacyjnie: fazy to zwykle brązowy, czarny i szary, neutralny jest niebieski, a ochronny żółto-zielony. Stary dom może jednak zaskoczyć innym układem barw, więc sam kolor nigdy nie powinien być jedyną podstawą decyzji.

Jeśli ten schemat ma działać dobrze, wszystkie odbiorniki trzeba rozłożyć tak, aby żadna faza nie była niepotrzebnie dociążona. Właśnie tu zaczyna się rola rozdzielnicy i dobrze dobranych zabezpieczeń.

Z czego składa się dobrze zrobiona rozdzielnica

Rozdzielnica w układzie trójfazowym nie powinna być „pudełkiem z bezpiecznikami”, tylko logicznym centrum całej instalacji. Dobra rozdzielnica porządkuje obwody, ułatwia serwis i ogranicza skutki awarii do jednego, konkretnego fragmentu domu.

Element Po co jest Typowy błąd
Szyna PE i szyna N Rozdzielają funkcję ochronną i neutralną Mieszanie przewodów po rozdziale albo brak czytelnego oznaczenia
RCD 4-polowy Chroni obwody trójfazowe i jednofazowe pod wspólną ochroną różnicową Zbyt duży zakres podłączonych odbiorników, przez co awaria wyłącza pół domu
RCBO Łączy ochronę różnicową i nadprądową w jednym aparacie Oszczędzanie na liczbie obwodów kosztem wygody i selektywności
Wyłączniki nadprądowe Chronią przed przeciążeniem i zwarciem Dobór „na oko” bez uwzględnienia przewodów i rodzaju odbiorników
Ogranicznik przepięć Ogranicza skutki przepięć atmosferycznych i łączeniowych Pomijanie go przy nowym domu, automatyce i elektronice użytkowej
Opis obwodów Pomaga szybko znaleźć źródło problemu Brak etykiet albo opisy typu „gniazda 1” i „światło 2” bez sensu praktycznego

Ja zwykle zakładam jeden prosty cel: jeśli jeden obwód padnie, reszta domu ma dalej działać. Dlatego osobno rozdzielam oświetlenie, gniazda kuchenne, łazienkę, pompę, bramę, ogrzewanie czy ładowarkę auta. Taki podział nie jest dekoracją - on realnie ogranicza awarie i skraca czas szukania problemu.

Warto też pamiętać o neutralnym doborze RCD. W układzie trójfazowym jedna wspólna różnicówka dla zbyt wielu odbiorników bywa wygodna na papierze, ale w codziennym użyciu potrafi irytować, bo jeden problem odcina pół domu. Lepszy projekt to taki, który balansuje koszt, wygodę i selektywność.

Skoro wiadomo już, z czego składa się sensowna rozdzielnica, pozostaje najważniejsze pytanie: jak dobrać moc i zabezpieczenia, żeby to nie było tylko teoretycznie poprawne, ale też praktyczne w codziennym użytkowaniu.

Jak dobrać moc przyłączeniową i zabezpieczenia do realnych obciążeń

Największy błąd, jaki widzę, to dobór instalacji „na przyszłość” bez policzenia, co faktycznie będzie działało jednocześnie. Jeśli dom ma wjazdową bramę, pompy, indukcję, klimatyzację i ładowarkę, to nie wystarczy założyć, że „jakoś to będzie”. Trzeba policzyć moc przyłączeniową, przewidywany pobór i momenty szczytowe.

Przykładowe zastosowanie Orientacyjna moc przyłączeniowa Wniosek praktyczny
Dom z oświetleniem i standardowym AGD 10-12 kW Często wystarczy układ podstawowy, ale z rezerwą na kuchnię i drobną automatykę
Dom z płytą elektryczną Około 16 kW Trzy fazy zaczynają być bardzo rozsądnym wyborem
Dom z przepływowym podgrzewaczem wody lub większą liczbą mocnych odbiorników 20-25 kW Bez trzech faz układ szybko robi się ciasny
Duży dom, pompa ciepła, ładowarka EV, warsztat 25-40 kW Tu już liczy się nie tylko moc, ale też selektywność i porządny projekt rozdzielnicy

To są widełki orientacyjne, ale bardzo użyteczne jako punkt startu rozmowy z elektrykiem lub projektantem. Na końcowy dobór wpływa jeszcze długość przewodów, sposób ich ułożenia, charakter odbiorników i wymagania operatora sieci. Innymi słowy: przekrój przewodów, aparatura ochronna i moc nie powinny wynikać z przyzwyczajenia, tylko z obliczeń.

  • Długość trasy kablowej - im dłuższa, tym większe znaczenie mają spadki napięcia.
  • Rodzaj odbiorników - silniki, elektronika i grzałki zachowują się inaczej przy starcie i pod obciążeniem.
  • Jednoczesność pracy - nie wszystko działa naraz, ale część urządzeń potrafi włączyć się w tym samym czasie.
  • Układ sieci - od niego zależy sposób prowadzenia ochrony i rozdziału przewodów.
  • Selektywność zabezpieczeń - awaria jednego obwodu nie powinna gasić całej instalacji.

Jeśli miałbym wskazać jedną rzecz, na której nie warto oszczędzać, to właśnie poprawny dobór zabezpieczeń głównych i podział obwodów. Późniejsze dokładanie nowych urządzeń jest możliwe, ale tylko wtedy, gdy od początku zostawiono sensowny zapas i przewidziano przyszłe obciążenia. To prowadzi prosto do błędów, które najczęściej psują nawet dobrze zapowiadający się projekt.

Błędy, które najczęściej psują instalację trójfazową

Wiele problemów nie wynika z samego pomysłu na trzy fazy, tylko z tego, że ktoś potraktował instalację zbyt skrótowo. Z mojego doświadczenia wynika, że najczęściej zawodzą nie „wielkie awarie”, ale drobne decyzje podjęte na etapie projektu albo montażu.

Błąd Co się dzieje Jak temu zapobiec
Obciążenie jednej fazy znacznie mocniej niż pozostałych Pojawiają się spadki napięcia, wyłączanie zabezpieczeń i nierówna praca odbiorników Rozkładać gniazda i urządzenia na kilka faz, a nie „wszystko na jednej”
Mieszanie N i PE po rozdziale Układ ochronny przestaje działać tak, jak powinien Trzymać się konsekwentnego rozdziału przewodów i oznaczeń
Jedna różnicówka dla całego domu Mała usterka odcina zbyt duży fragment instalacji Stosować podział na kilka torów ochronnych lub RCBO dla wybranych obwodów
Brak ochrony przeciwprzepięciowej Elektronika i automatyka są bardziej narażone na uszkodzenia Uwzględnić SPD w rozdzielnicy, zwłaszcza przy nowoczesnym wyposażeniu
Brak opisów obwodów Każda awaria wymaga zgadywania, co wyłączyć Opisać fazy, pomieszczenia i odbiorniki jasno, bez skrótów myślowych
Brak pomiarów po wykonaniu Nie wiadomo, czy instalacja rzeczywiście spełnia założenia bezpieczeństwa Wymagać protokołu pomiarów, a nie tylko „działa, więc jest dobrze”

Do tego dochodzi jeszcze jeden problem, który widzę szczególnie w starszych domach: zbyt duże zaufanie do starego okablowania. Jeśli instalacja była przerabiana wielokrotnie, sam wygląd przewodów niewiele mówi o tym, co dzieje się w środku. Dlatego stary obiekt wymaga ostrożności, a nie kosmetycznego „dopinania” nowej fazy do starego bałaganu.

Dobry wykonawca nie boi się pomiarów, opisów i protokołu. Jeśli ktoś próbuje ominąć ten etap, ja traktuję to jako sygnał ostrzegawczy, bo właśnie w pomiarach wychodzi, czy projekt jest rzeczywiście bezpieczny, czy tylko wygląda dobrze na papierze.

Co sprawdzić przed zleceniem montażu i przed odbiorem

Zanim zamówisz modernizację albo nową instalację, sprawdź trzy rzeczy: czy dom naprawdę potrzebuje trzech faz, czy operator sieci musi zmienić warunki przyłączenia oraz czy projekt przewiduje sensowny podział obwodów. W praktyce to właśnie te decyzje najbardziej wpływają na koszt, wygodę i późniejsze możliwości rozbudowy.

  • czy planowane odbiorniki faktycznie wymagają 400 V albo większej mocy jednoczesnej pracy,
  • czy rozdzielnica ma miejsce na ochronę przeciwprzepięciową, kilka torów RCD i przyszłe obwody,
  • czy wykonawca przewidział osobne obwody dla kuchni, łazienki, ogrzewania, warsztatu i automatyki,
  • czy po montażu dostaniesz protokół pomiarów, a nie tylko informację, że instalacja „działa”,
  • czy opisy na rozdzielnicy są czytelne dla domownika, nie tylko dla osoby, która to montowała.

Jeżeli dom jest dopiero na etapie budowy, mam jedną praktyczną radę: zostaw rezerwę. Dodatkowy obwód, miejsce na zabezpieczenie i przemyślany podział faz kosztują znacznie mniej teraz niż po wprowadzeniu się. W starszym budynku z kolei najpierw warto ocenić stan istniejącej instalacji, bo czasem modernizacja polega nie na „dodaniu trzeciej fazy”, tylko na przebudowie całego zaplecza ochronnego.

W dobrze zaprojektowanym domu trzy fazy po prostu pracują w tle: kuchnia nie walczy z ogrzewaniem, ładowarka nie wyłącza oświetlenia, a rozdzielnica daje się szybko zrozumieć i serwisować. I właśnie taki efekt jest tu najważniejszy - nie sama etykieta „trójfazowa”, tylko instalacja, która po latach nadal zachowuje porządek, zapas i bezpieczeństwo.

FAQ - Najczęstsze pytania

Instalacja trójfazowa jest uzasadniona, gdy jednofazowa staje się niewystarczająca dla urządzeń o dużym poborze mocy, takich jak płyta indukcyjna, pompa ciepła, ładowarka samochodowa czy zaawansowane urządzenia warsztatowe. Zapewnia większą moc i lepszy rozkład obciążeń.

Same trzy fazy nie zwiększają rachunków za prąd. Dają przede wszystkim większą i lepiej rozłożoną moc, co pozwala na jednoczesne użytkowanie wielu urządzeń o dużym poborze energii bez ryzyka przeciążenia instalacji. Koszt zależy od zużycia, nie od liczby faz.

Najczęstsze błędy to nierównomierne obciążenie faz, mieszanie przewodów N i PE, brak odpowiedniej ochrony przeciwprzepięciowej, jedna różnicówka dla całego domu oraz brak czytelnych opisów obwodów. Te błędy prowadzą do awarii i problemów z bezpieczeństwem.

Dobry schemat zaczyna się od zasilania, licznika i zabezpieczeń przedlicznikowych, przechodzi przez wyłącznik główny, ogranicznik przepięć, RCD/RCBO, a kończy na indywidualnych wyłącznikach nadprądowych dla dobrze opisanych obwodów 230 V i 400 V.

Moc przyłączeniową dobiera się na podstawie sumy mocy wszystkich planowanych urządzeń, uwzględniając ich jednoczesną pracę. Dla domu z płytą indukcyjną to ok. 16 kW, a z pompą ciepła czy ładowarką EV nawet 25-40 kW. Ważne są obliczenia, nie "oko".
