Dobre oznaczenie oświetlenia na projekcie pozwala od razu zobaczyć, gdzie ma się znaleźć punkt świetlny, jaka oprawa będzie zastosowana i z którego miejsca da się nią sterować. W praktyce to nie jest tylko „symbol lampy”, ale zestaw informacji, który chroni przed pomyłkami na etapie wykonania, wyceny i odbioru instalacji. Poniżej rozkładam ten temat na proste części: od podstawowych znaków, przez sposób czytania rysunku, aż po błędy, które najczęściej wychodzą dopiero na budowie.
Najważniejsze rzeczy, które warto mieć w głowie
- Symbol na planie oświetlenia może oznaczać wypust, oprawę, kinkiet albo element sterowania, a nie tylko samą lampę.
- Znaczenie znaku wynika z legendy, opisu obwodu i kontekstu rysunku, nie z samego kształtu kreski.
- W dobrze przygotowanym projekcie obok symboli pojawiają się numery obwodów, typ sterowania i uwagi montażowe.
- Najczęstszy błąd to mylenie punktu przyłączeniowego z gotową oprawą lub ignorowanie liczby miejsc sterowania.
- Jeśli dokumentacja ma być naprawdę użyteczna, musi być czytelna dla wykonawcy, a nie tylko „zgodna z normą” na papierze.

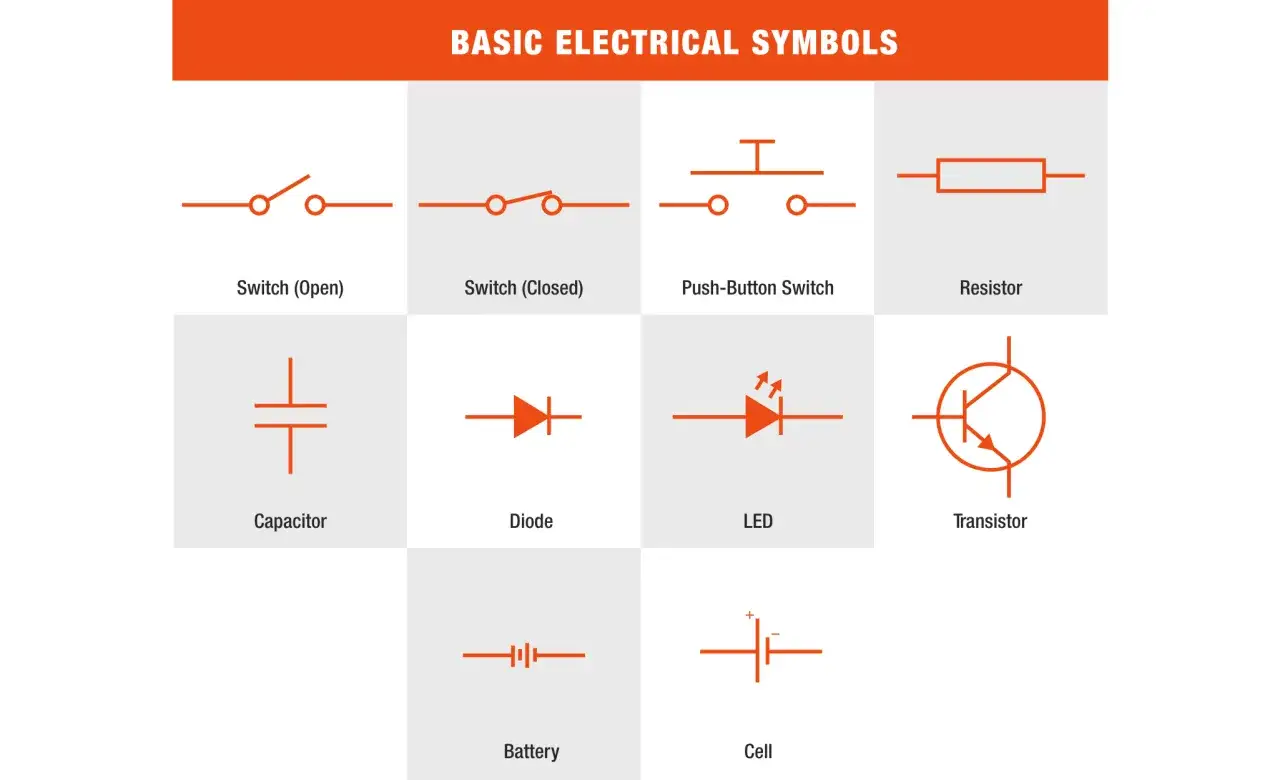

Co naprawdę oznacza symbol światła na planie
Na rysunku instalacji elektrycznej symbol rzadko opisuje wyłącznie jedną, prostą rzecz. Częściej wskazuje miejsce montażu, typ elementu i sposób sterowania, czyli to, czego potrzebuje elektryk, żeby wykonać instalację bez zgadywania. W dokumentacji technicznej spotyka się symbole oparte na normach graficznych stosowanych w elektrotechnice, a ich sens wynika z kształtu, opisu i kontekstu całego arkusza.
Ja zawsze zaczynam od legendy, bo bez niej ten sam znak może być odczytany na dwa różne sposoby. W praktyce znaczenie symboli nie zależy od ich wielkości na wydruku, tylko od tego, co przedstawiają i jak zostały opisane. To ważne zwłaszcza w domach, gdzie projekt potrafi łączyć zwykłe punkty świetlne, kinkiety, łączniki schodowe i ściemniacze w jednym, pozornie prostym rzucie.
Jeśli patrzysz na plan pierwszy raz, nie zakładaj, że każdy „krzyżyk” albo każdy okrąg oznacza lampę. Część znaków dotyczy punktu zasilania, część konkretnej oprawy, a część sposobu włączania światła. Gdy to rozdzielisz, reszta rysunku staje się dużo prostsza do czytania. Następny krok to poznanie symboli, które pojawiają się w domowych projektach najczęściej.

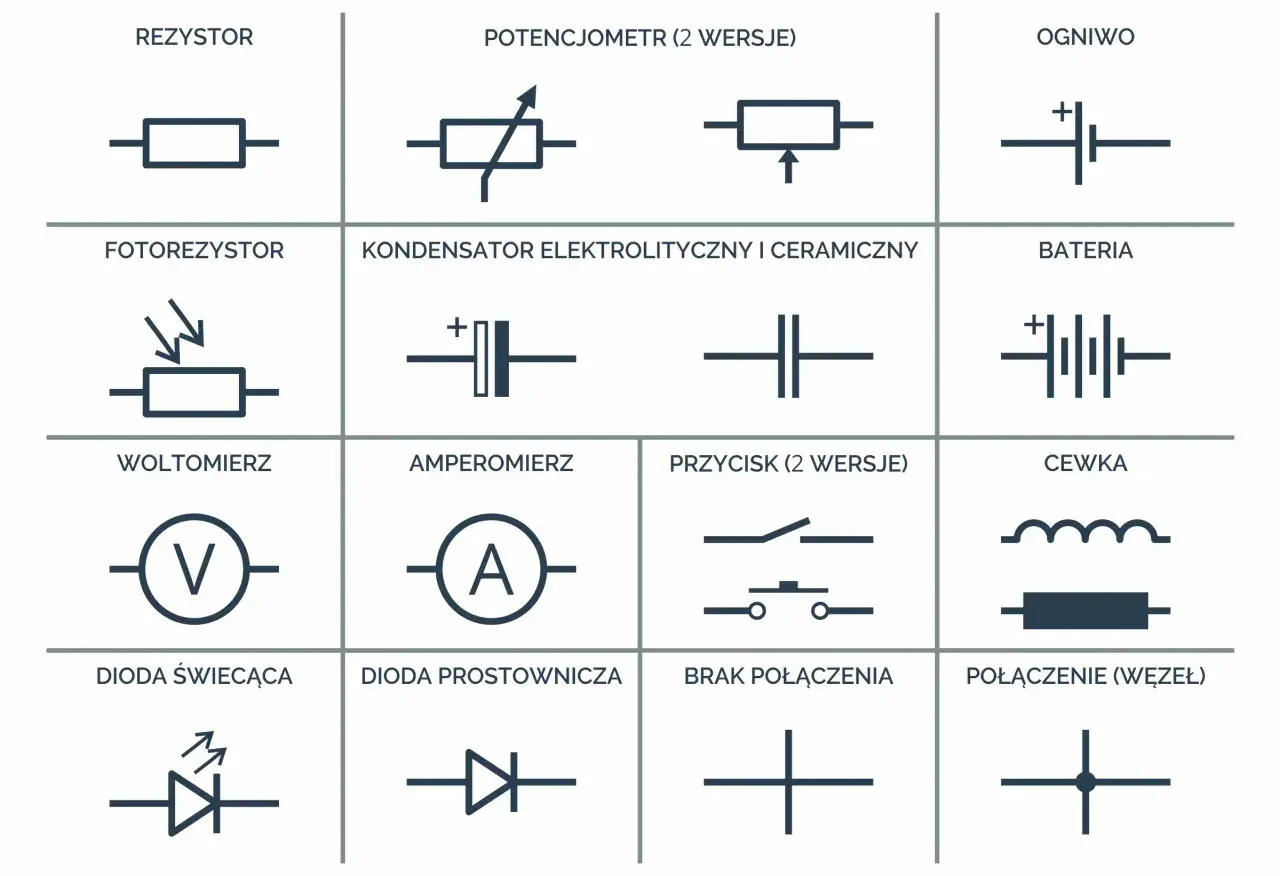

Najczęstsze oznaczenia oświetlenia, które spotkasz w domu
W instalacjach domowych powtarza się zwykle kilka podstawowych oznaczeń. Dobrze je znać, bo właśnie one decydują o tym, czy pod sufitem ma być sam wypust, czy kompletna oprawa, oraz z ilu miejsc światło będzie sterowane.
| Oznaczenie | Co zwykle oznacza | Jak czytać to w praktyce |
|---|---|---|
| Wypust oświetleniowy | Miejsce podłączenia lampy, oprawy albo haczyka sufitowego. | To jeszcze nie jest „gotowa lampa”, tylko punkt, do którego doprowadza się instalację. |
| Kinkiet | Oprawę montowaną na ścianie. | Najczęściej oznacza oświetlenie przy lustrze, w korytarzu albo przy łóżku. |
| Oprawa oświetleniowa | Konkretną lampę lub oprawę sufitową. | W dobrze opisanym projekcie obok symbolu powinien pojawić się typ, liczba źródeł światła lub uwaga montażowa. |
| Łącznik jednobiegunowy | Klasyczny włącznik do jednego obwodu. | To najprostszy sposób sterowania jedną lampą albo grupą lamp z jednego miejsca. |
| Łącznik grupowy / świecznikowy | Włącznik do dwóch niezależnych grup źródeł światła. | Przydaje się przy żyrandolach i większych oprawach, gdzie nie zawsze chcesz świecić wszystkim naraz. |
| Łącznik schodowy | Sterowanie oświetleniem z dwóch miejsc. | Typowe rozwiązanie dla korytarza, schodów i przejść między strefami domu. |
| Łącznik krzyżowy | Element pośredni w układzie sterowania z co najmniej trzech miejsc. | Sprawdza się tam, gdzie jedna lampa ma być wygodnie obsługiwana z kilku punktów. |
| Ściemniacz | Regulator natężenia światła. | To już nie zwykły włącznik, tylko element pozwalający dopasować jasność do sytuacji. |
W praktyce najważniejsza jest różnica między punktem a oprawą. Wypust mówi, gdzie ma pojawić się instalacja, a oprawa mówi, co finalnie ma zostać zamontowane. To rozróżnienie oszczędza dużo nieporozumień na budowie, zwłaszcza gdy inwestor zakłada jedną lampę, a projekt przewiduje sam punkt przygotowany pod przyszłą oprawę. Gdy już wiesz, co oznaczają najczęstsze znaki, można przejść do samego czytania rysunku bez zgadywania.
Jak czytać projekt krok po kroku
- Zacznij od legendy. Bez niej symbol może być zbyt ogólny, żeby wyciągać pewne wnioski.
- Sprawdź, czy znak opisuje punkt, oprawę czy sterowanie. To trzy różne rzeczy, które na planie bywają podobne wizualnie.
- Połącz symbol z numerem obwodu. Dzięki temu wiesz, co zasila dane oświetlenie i co ma z nim pracować razem.
- Zobacz, z ilu miejsc ma być sterowane światło. Jeden łącznik to co innego niż układ schodowy lub krzyżowy.
- Porównaj plan z układem pomieszczenia. Czasem rysunek jest poprawny technicznie, ale kompletnie niepraktyczny względem mebli, zabudowy albo sufitu podwieszanego.
- Sprawdź uwagi montażowe. To tam często kryją się szczegóły, których sam symbol nie pokazuje.
Ja zwykle czytam projekt od ogółu do szczegółu: najpierw pomieszczenie, potem obwód, na końcu pojedynczy symbol. Taka kolejność jest dużo bezpieczniejsza niż patrzenie wyłącznie na jeden znak wyrwany z kontekstu. W domu szczególnie łatwo przeoczyć to, że jedna lampa może być sterowana z dwóch miejsc, a inna ma działać w dwóch grupach. Dalej warto zobaczyć, jakie informacje powinny stać obok samego symbolu.
Jakie dane powinny stać obok symboli
Sam znak graficzny bywa za mało precyzyjny, żeby bezpiecznie wykonać instalację. Dlatego dobry projekt oświetlenia powinien podawać kilka dodatkowych informacji, które dopiero razem tworzą pełny obraz.
| Informacja | Po co jest potrzebna | Co daje inwestorowi i wykonawcy |
|---|---|---|
| Wysokość montażu | Określa, czy oprawa ma wisieć, być na suficie czy na ścianie. | Chroni przed kolizją z zabudową, belkami, drzwiami albo meblami. |
| Typ oprawy | Rozróżnia kinkiet, plafon, reflektor, oprawę techniczną i dekoracyjną. | Pomaga dobrać właściwy osprzęt jeszcze przed zakupem. |
| Sposób sterowania | Pokazuje, czy jest to zwykły włącznik, układ schodowy, ściemniacz czy kilka grup. | Eliminuje sytuację, w której instalacja działa, ale nie tak, jak oczekiwał użytkownik. |
| Numer obwodu | Łączy punkt świetlny z konkretnym zabezpieczeniem i rozdzielnicą. | Ułatwia serwis, rozbudowę i późniejsze pomiary. |
| Wymagania środowiskowe | Dotyczą odporności na wilgoć, kurz albo warunki zewnętrzne. | Bez tego łatwo zamontować oprawę, która nie nadaje się do łazienki, garażu lub na taras. |
| Opis źródła światła | Pomaga odróżnić klasyczne rozwiązania od LED i opraw specjalnych. | W przypadku LED lepiej patrzeć nie tylko na waty, ale też na rzeczywistą funkcję i charakter światła. |
Jeżeli projekt ogranicza się do samych ikon, bez opisu, to już sygnał ostrzegawczy. W praktyce nie chodzi o „ładny rysunek”, tylko o dokument, z którego da się bez sporów wykonać instalację. Dobrze opisane symbole skracają rozmowy na budowie i zmniejszają ryzyko przeróbek. Kiedy dokumentacja jest zbyt oszczędna, pojawiają się błędy, które później kosztują najwięcej.
Najczęstsze błędy w interpretacji
- Mylenie wypustu z oprawą. Punkt przyłączeniowy nie oznacza jeszcze, że w tym miejscu ma być konkretna lampa.
- Ignorowanie legendy. Jeden symbol może mieć inne znaczenie w różnych biurach projektowych, jeśli dokumentacja nie jest dopisana do końca.
- Zakładanie, że każdy włącznik działa tak samo. Łącznik jednobiegunowy, schodowy i krzyżowy to trzy różne funkcje.
- Pomijanie liczby grup świetlnych. Przy żyrandolach i większych oprawach to często najważniejsza informacja.
- Czytanie planu bez sprawdzenia otoczenia. Oprawa może wyglądać poprawnie na rzucie, ale kolidować z zabudową, wnęką albo sufitem podwieszanym.
- Traktowanie symboli jak uniwersalnych. Znak z projektu elektrycznego nie zawsze jest identyczny z ikoną używaną w innym programie CAD albo w innej pracowni.
Najwięcej problemów widzę wtedy, gdy ktoś bierze sam symbol za całą informację. To zbyt mało, żeby dobrze zaplanować oświetlenie w domu. Wystarczy jedna niejasność na etapie projektu, żeby na budowie trzeba było ciąć, kuć albo zmieniać punkty w ostatniej chwili. Dlatego przed wykonaniem warto przejść przez kilka prostych kontroli.
Co dopilnować, zanim projekt trafi na budowę
Jeśli dokumentacja ma dobrze zadziałać w praktyce, musi być czytelna nie tylko dla projektanta, ale też dla ekipy wykonawczej. W domu to szczególnie ważne, bo późniejsze poprawki są zwykle bardziej uciążliwe niż sama pierwotna instalacja.
- Sprawdź, czy legenda zawiera wszystkie symbole użyte w projekcie.
- Upewnij się, że przy punktach świetlnych są opisane obwody i sposób sterowania.
- Porównaj położenie lamp z meblami, zabudową kuchenną, szafami i osiami pomieszczeń.
- Zweryfikuj, czy włączniki są tam, gdzie użytkownik naprawdę będzie z nich korzystał.
- W przypadku łazienek, tarasów i garaży dopilnuj opisu odporności opraw na warunki otoczenia.
- Jeżeli plan zakłada sterowanie wielostrefowe, upewnij się, że to wprost zapisano, a nie tylko zasugerowano znakiem graficznym.
Ja przy takich projektach zawsze zakładam jedną zasadę: im mniej dopowiedzeń, tym lepiej dla wykonania. Dobrze podpisany projekt oszczędza czas, ogranicza liczbę pytań na budowie i pozwala uniknąć sytuacji, w której „wydawało się, że chodziło o coś innego”. Jeśli coś jest niejednoznaczne, trzeba to doprecyzować jeszcze przed rozpoczęciem prac. To prostsze niż późniejsza korekta gotowej instalacji.
Dlaczego legenda i opis obwodów robią większą różnicę niż sam symbol
W praktyce to nie pojedynczy znak, ale cały opis dokumentacji decyduje o tym, czy projekt oświetlenia da się wykonać bez błędów. Sam symbol może być poprawny, a mimo to niczego nie wyjaśniać, jeśli brakuje legendy, numeru obwodu albo informacji o sterowaniu. Dlatego przy domowych instalacjach zawsze bardziej ufam projektowi, który jest prosty i dopowiedziany, niż temu, który wygląda efektownie, ale zostawia za dużo domysłów.
Jeżeli chcesz czytać takie rysunki pewniej, patrz najpierw na kontekst: co jest punktem, co oprawą, co sterowaniem i z czego to wszystko wynika. Taka kolejność naprawdę porządkuje temat i pozwala szybko wychwycić miejsca, w których instalacja wymaga doprecyzowania. A to właśnie na etapie doprecyzowania najczęściej oszczędza się czas, pieniądze i nerwy.
