Dobrze opisany rzut kuchni oszczędza później mnóstwo poprawek, bo od razu pokazuje, gdzie stanie sprzęt, jak zostanie podłączony i czy meble nie wejdą sobie w drogę. W tym artykule rozbieram na czynniki pierwsze oznaczenie zmywarki na projekcie, pokazuję najczęstsze warianty zapisu i wyjaśniam, co z takiego symbolu powinien wyczytać inwestor, wykonawca i elektryk. Dorzucam też praktyczne wskazówki o zasilaniu, wodzie, odpływie i błędach, które najczęściej wychodzą dopiero na budowie.
Najważniejsze jest to, czy zapis zmywarki, legenda i instalacje mówią to samo
- Na projekcie zmywarka bywa pokazana jako ikona, skrót `ZM` albo pełny opis, ale zawsze trzeba sprawdzić legendę.
- W dokumentacji osobno mogą występować rzut kuchni, plan instalacji elektrycznej i plan wod-kan, a każdy z nich mówi coś innego.
- Najczęściej trzeba przewidzieć gniazdo 230 V, dostęp do zaworu wody i odpływ do syfonu, najlepiej z możliwością serwisowego dojścia.
- W zabudowie liczy się nie tylko znak, ale też szerokość modułu, zwykle 45 lub 60 cm.
- Jeśli symbol jest niejasny, nie zgaduję, tylko wracam do opisu technicznego albo pytam projektanta.

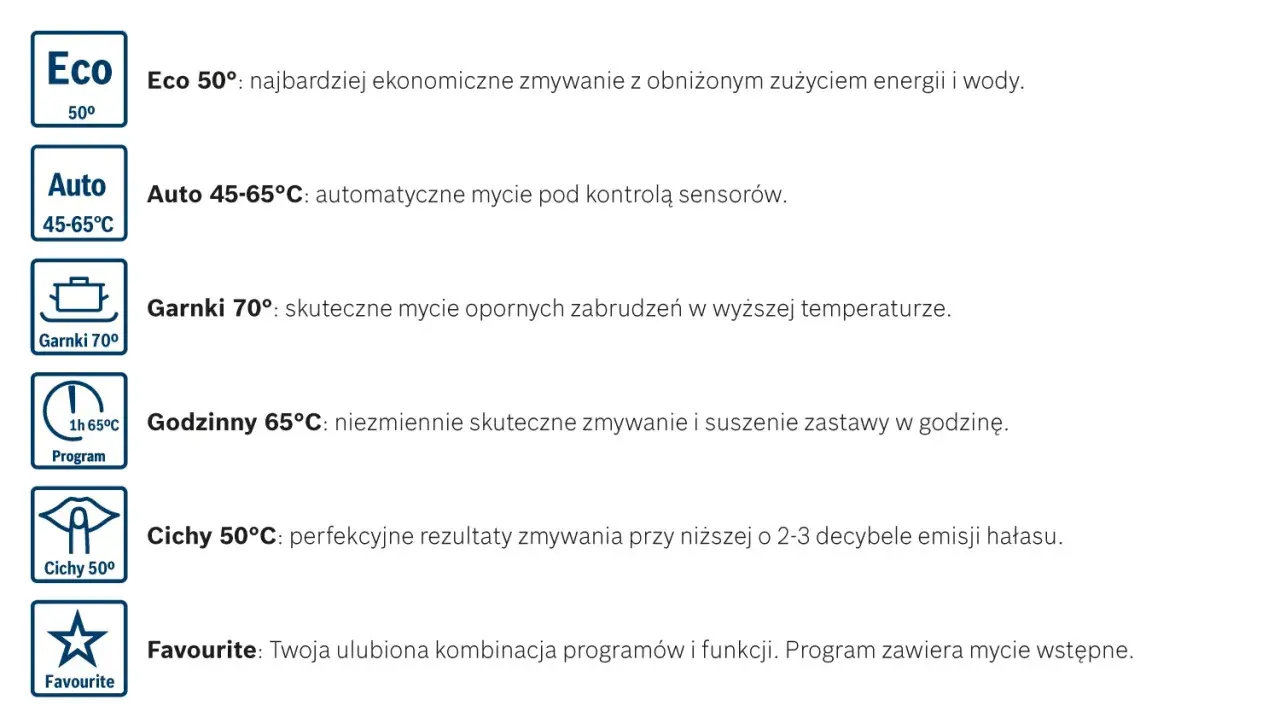

Jak czytać oznaczenie zmywarki na rzucie
Na rysunkach architektonicznych i wnętrzarskich zmywarka najczęściej pojawia się w dwóch postaciach: jako prosty piktogram albo jako skrót opisowy. Widziałem legendy z zapisem ZM, ale też takie, które wprost dopisują „zmywarka do zabudowy”. Sam znak jest więc ważny, lecz jeszcze ważniejsza jest legenda, bo to ona mówi, co autor projektu miał na myśli.
Ja patrzę na to tak: jeśli znak jest czytelny, ale nie ma objaśnienia, traktuję go jako wskazówkę, nie jako ostateczną decyzję wykonawczą. To drobiazg, który potrafi oszczędzić sporo nerwów, zwłaszcza gdy kuchnia jest projektowana na styk. W praktyce najbardziej użyteczne są trzy rzeczy: symbol, opis i skala zabudowy.
| Zapis na projekcie | Co zwykle oznacza | Na co zwrócić uwagę |
|---|---|---|
| Ikona zmywarki | Bezpośrednie przedstawienie urządzenia | Najczęściej pojawia się na rzucie kuchni lub w aranżacji wnętrza |
ZM |
Skrót od zmywarki | Nie zakładaj, że to zapis uniwersalny, zawsze sprawdź legendę |
zm zmywarka do zabudowy |
Urządzenie przewidziane do frontu meblowego | Istotne przy doborze szafek, uchwytów i wysokości blatu |
| Pełny opis słowny | Dokładna nazwa sprzętu | Najczytelniejsza opcja, gdy projekt ma trafić do wykonawcy |
Sam zapis na planie mówi więc, gdzie stoi urządzenie, ale jeszcze nie odpowiada na pytanie, czy cała kuchnia jest do niego przygotowana. Właśnie dlatego zawsze sprawdzam, w której części dokumentacji dany symbol się pojawia.
Gdzie w dokumentacji pojawia się ten symbol
Najczęściej zmywarka jest zaznaczona na rzucie kuchni albo w projekcie aranżacji wnętrz, czyli tam, gdzie widać układ mebli i sprzętów AGD. W bardziej technicznych kompletach dokumentacji pojawia się też na planie instalacji wodno-kanalizacyjnej albo elektrycznej, gdzie obok samego położenia liczą się już przyłącza i obciążenia. To ważne rozróżnienie, bo ten sam sprzęt może mieć w różnych rysunkach trochę inny zapis.
- Rzut kuchni pokazuje pozycję urządzenia względem szafek, zlewu i ciągów roboczych.
- Plan elektryczny mówi, skąd ma być zasilanie i czy przewidziano osobny obwód.
- Plan wod-kan pokazuje dopływ wody, odpływ i miejsce wpięcia do syfonu.
- Legenda wyjaśnia, czy chodzi o zmywarkę wolnostojącą, czy do zabudowy.
Jeżeli na jednym rysunku widzę tylko ikonę, a na drugim pełny opis, to nie szukam sprzeczności na siłę. Najpierw sprawdzam, czy projekty nie pokazują po prostu różnych warstw tej samej informacji. To dobry most do praktyki instalacyjnej, bo właśnie tam wychodzą największe różnice między rysunkiem a rzeczywistością.
Jakie instalacje trzeba przewidzieć pod zmywarkę
W samym symbolu nie widać jeszcze najważniejszego: czy urządzenie da się faktycznie podłączyć bez kombinowania. Dlatego przy zmywarce zawsze myślę jednocześnie o prądzie, wodzie, odpływie i dostępie serwisowym, bo dopiero ten zestaw decyduje, czy projekt jest kompletny.
Zasilanie i zabezpieczenie
W typowej kuchni planuje się gniazdo 230 V, a bardzo często także osobny obwód zabezpieczony 16 A, zwykle prowadzony przewodem 3 x 2,5 mm². To nie jest magiczna recepta na każdą kuchnię, tylko praktyczny punkt wyjścia, który projektant dopasowuje do obciążenia całej instalacji. Samo gniazdo najlepiej umieścić tak, żeby było dostępne po wysunięciu sprzętu, a nie schowane dokładnie za jego korpusem.
Przeczytaj również: Piekarnik trójfazowy - Czy to rozwiązanie dla Twojej kuchni?
Woda i odpływ
Po stronie sanitarnej potrzebny jest dopływ wody, zawór odcinający i odpływ podłączony do syfonu, najlepiej przez króciec przeznaczony do zmywarki. W praktyce najwygodniej umieszczać ten zestaw pod zlewem albo w sąsiedniej szafce, bo wtedy da się szybko odciąć wodę i wykonać serwis bez rozbierania połowy zabudowy. Przy planowaniu warto też pamiętać o realnej szerokości urządzenia: standard to zwykle 60 cm, a w mniejszych kuchniach często spotyka się modele 45 cm.
| Element | Typowa praktyka | Dlaczego to ma znaczenie |
|---|---|---|
| Zasilanie | 230 V, często osobny obwód 16 A | Ogranicza przeciążenia i ułatwia projekt kuchni |
| Gniazdo | W sąsiedniej szafce albo w łatwo dostępnym miejscu | Umożliwia szybki serwis bez demontażu sprzętu |
| Dopływ wody | Zawór odcinający pod zlewem lub obok | Pozwala zamknąć wodę w razie awarii |
| Odpływ | Wpięcie do syfonu z króćcem | Zapewnia poprawne odprowadzenie wody |
| Zabudowa | 45 cm albo 60 cm | Warunkuje układ szafek i frontów |
Kiedy te punkty są rozpisane na projekcie, montaż idzie spokojniej i bez improwizacji. A skoro tak, to warto jeszcze wiedzieć, gdzie najczęściej popełnia się błędy przy samym czytaniu rysunku.
Najczęstsze pomyłki przy interpretacji rysunku
Najwięcej problemów nie bierze się z braku symbolu, tylko z jego zbyt swobodnego odczytania. W mojej praktyce te same trzy błędy wracają wyjątkowo często.
- Przyjmowanie, że skrót jest uniwersalny. ZM bywa popularne, ale projektant może użyć innego zapisu, więc legenda zawsze ma pierwszeństwo.
- Patrzenie tylko na ikonę, bez kontekstu instalacji. Sam rysunek mebli nie mówi jeszcze, gdzie ma być gniazdo, zawór i odpływ.
- Mylenie zmywarki do zabudowy z wolnostojącą. To różnica nie tylko wizualna, ale też wymiarowa i wykonawcza.
- Ignorowanie kierunku otwierania drzwi. Przy wąskiej kuchni otwarte drzwiczki potrafią blokować przejście albo kolidować z szufladami.
- Sprawdzanie jednego rzutu zamiast całego zestawu dokumentacji. Jeśli plan kuchni i plan instalacyjny mówią co innego, trzeba to wyjaśnić przed montażem.
Najlepiej działa proste pytanie: czy z tego jednego znaku da się odczytać nie tylko obecność urządzenia, ale też sposób jego podłączenia i użytkowania? Jeśli odpowiedź brzmi „nie”, to projekt wymaga doprecyzowania, a nie zgadywania.
Trzy detale, które domykają temat przed montażem kuchni
Zanim uznam rysunek za gotowy, sprawdzam jeszcze trzy rzeczy, które w praktyce robią największą różnicę.
- Czy obok symbolu jest legenda, opis lub odnośnik do konkretnego modelu albo typu zabudowy.
- Czy drzwi zmywarki otwierają się swobodnie i nie blokują ciągu komunikacyjnego w kuchni.
- Czy elektryk i instalator mają jednoznacznie zaznaczone punkty: zasilanie, zawór i odpływ.
Jeżeli te trzy warunki są spełnione, oznaczenie przestaje być tylko ikoną na papierze, a staje się realną instrukcją do wykonania kuchni. I właśnie o to chodzi w dobrym projekcie: ma prowadzić ekipę bez domysłów, a inwestorowi oszczędzać poprawek, które najwięcej kosztują dopiero wtedy, gdy szafki są już na miejscu.
