Wypust zasilający 1-fazowy - jak uniknąć kosztownych błędów?

Wypust zasilający 1 fazowy to w praktyce mały, ale ważny punkt instalacji, z którego zasila się konkretne urządzenie bez prowadzenia widocznego kabla po ścianie. W domu najczęściej chodzi o rolety, automatykę bramy, wentylację, oświetlenie zewnętrzne albo inne odbiorniki pracujące na 230 V. W tym tekście wyjaśniam, jak taki punkt rozumieć, kiedy ma sens, jak dobrać obwód i zabezpieczenia oraz gdzie najłatwiej popełnić kosztowny błąd.

Czym jest jednofazowy punkt zasilania i czym różni się od gniazda

Najprościej ujmując, chodzi o miejsce wyprowadzenia zasilania dla odbiornika pracującego z jednej fazy sieci 230 V. Ja rozróżniam tu dwie rzeczy: gniazdo, do którego coś się wpina wtyczką, oraz punkt zasilania, który bywa przygotowany pod urządzenie montowane na stałe albo pod konkretny osprzęt sterujący.

To rozróżnienie ma znaczenie, bo gniazdo daje elastyczność, a stały wypust porządkuje instalację i pozwala lepiej dopasować ochronę do jednego odbiornika. W projektach domowych taki punkt często pojawia się przy roletach, wentylacji, pompach obiegowych, zewnętrznych oprawach albo sterowaniu automatyki. Im wcześniej wiemy, co ma tam pracować, tym łatwiej dobrać przekrój przewodu, zabezpieczenie i miejsce montażu.

Z takiego podziału wynika proste pytanie: gdzie w domu naprawdę opłaca się użyć takiego punktu, a gdzie lepiej od razu planować osobny obwód. Właśnie od tego zależy praktyczna wartość całej instalacji.

Gdzie taki punkt ma sens w domu

W domu jednorodzinnym lub mieszkaniu jednofazowy punkt zasilania sprawdza się wszędzie tam, gdzie odbiornik ma stałe miejsce pracy i nie ma sensu codziennie go przepinać. Ja najczęściej planuję go przy elementach, które mają działać przewidywalnie i bez kombinowania z przedłużaczami.

• Rolety zewnętrzne - tu liczy się wygoda sterowania i estetyka, bo przewód nie powinien być widoczny przy oknie.
• Oświetlenie elewacyjne i ogrodowe - przy zewnętrznym osprzęcie ważny jest dobór odpowiedniej szczelności, najczęściej co najmniej w klasie pozwalającej na pracę na zewnątrz.
• Napęd bramy lub furtki - stałe zasilanie jest praktyczne, ale trzeba przewidzieć serwisowy dostęp do punktu.
• Wentylator, rekuperator, mała pompa - takie urządzenia zwykle działają długo i stabilnie, więc osobny punkt porządkuje całą instalację.
• Osprzęt w łazience, garażu i pomieszczeniu gospodarczym - tu szybciej wychodzą na jaw wymagania dotyczące wilgoci, IP i ochrony przeciwporażeniowej.

Jeżeli odbiornik ma wyraźnie większą moc, nie zakładam z góry jednej fazy tylko dlatego, że „da się podłączyć”. Płyta grzewcza, piekarnik, pompa ciepła albo inne mocne urządzenie często wymaga już osobnego podejścia, a czasem również zasilania trójfazowego. To prowadzi prosto do techniki: przewodu, zabezpieczenia i ochrony.

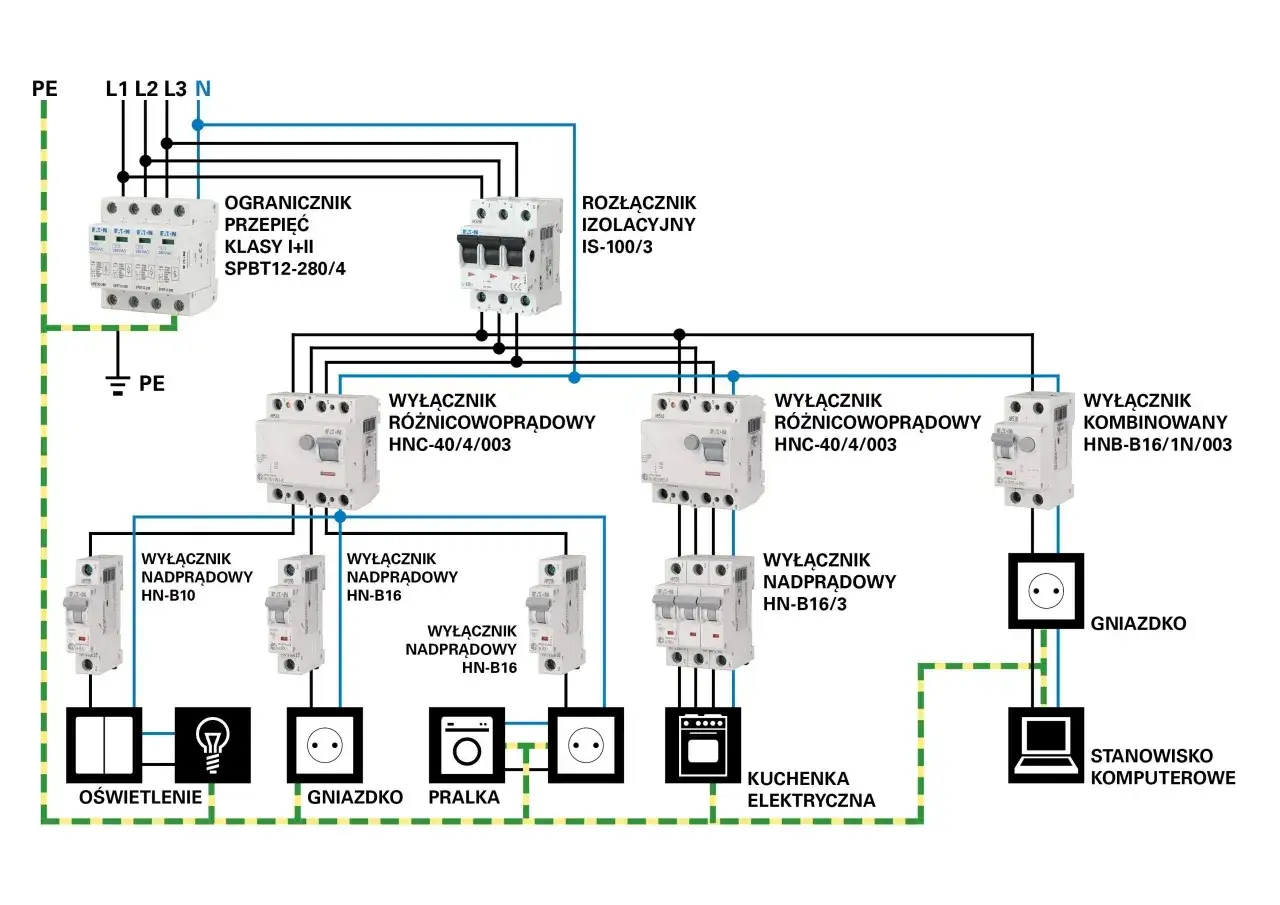

Jak dobieram przewód, zabezpieczenie i ochronę

W praktyce patrzę na trzy rzeczy naraz: moc odbiornika, długość trasy oraz sposób prowadzenia przewodu. Samo napięcie 230 V mówi za mało, bo ten sam punkt może pracować bez problemu przez lata albo sprawiać kłopoty, jeśli ktoś źle policzy obciążenie i spadek napięcia.

Do tego dochodzi ochrona różnicowoprądowa. W materiałach PIP i ZPE próg 30 mA pojawia się jako poziom dodatkowej ochrony przed porażeniem, dlatego w instalacjach domowych traktuję RCD jako element, którego nie warto pomijać. To jednak nie załatwia wszystkiego samo z siebie: poprawny dobór kabla i zabezpieczenia nadprądowego nadal musi się zgadzać z obciążeniem.

Jeśli mam jeden praktyczny wniosek z wielu realizacji, to taki: nie dobiera się zabezpieczenia „na oko”, tylko do konkretnego obciążenia i warunków montażu. Gdy punkt jest przeznaczony pod urządzenie stałe, rozsądnie jest od razu zaplanować go jako osobny obwód albo przynajmniej jako wyraźnie opisany fragment instalacji. Sam dobór elementów nie wystarczy, jeśli projekt jest nieczytelny, dlatego sprawdzam też oznaczenia i dokumentację.

Jak czytam projekt i oznaczenia, żeby nie pomylić punktu z gniazdem

Na rysunkach instalacyjnych taki punkt bywa oznaczony skrótowo: jako wypust, punkt zasilania, zasilanie 230 V albo po prostu miejsce dla konkretnego odbiornika. Dla osoby spoza branży to drobiazg, ale dla wykonawcy to ważna informacja, bo od niej zależy, czy zamontuje zwykłe gniazdo, sam przewód z końcówką, czy komplet z osprzętem dobranym do warunków pracy.

• Sprawdzam, czy opis mówi wprost, co ma być zasilane: roleta, wentylacja, oprawa, pompa, brama.
• Patrzę, czy obwód ma własne zabezpieczenie, a nie jest dołączony do przypadkowej grupy gniazd.
• Weryfikuję, czy lokalizacja ma sens serwisowo, bo późniejszy dostęp do punktu też ma znaczenie.
• Zwracam uwagę na klasę ochrony osprzętu, szczególnie w strefach wilgotnych i na zewnątrz.
• Upewniam się, że opis w rozdzielnicy pozwoli po latach bez zgadywania znaleźć właściwy obwód.

To właśnie na etapie projektu najłatwiej uniknąć nieporozumień typu: „myślałem, że to zwykłe gniazdo” albo „nie wiedziałem, że ten punkt ma być pod automatykę”. Dobrze opisany plan oszczędza później czas, nerwy i poprawki, a to ważniejsze niż sam symbol na papierze.

Najczęstsze błędy, które potem wychodzą w użytkowaniu

Nawet prosty jednofazowy punkt potrafi przysporzyć problemów, jeśli ktoś traktuje go jak drobiazg bez znaczenia. W praktyce najdrożej kosztują właśnie te rzeczy, które na etapie montażu wydają się „wystarczająco dobre”.

• Łączenie zbyt wielu odbiorników w jednym miejscu - wtedy obwód robi się przeciążony, choć na papierze wszystko wygląda poprawnie.
• Brak zapasu przewodu w puszce - później każda wymiana osprzętu albo serwis kończy się walką o kilka centymetrów.
• Zwykły osprzęt w złym miejscu - na zewnątrz, w łazience albo w garażu oszczędność na szczelności zwykle szybko się mści.
• Mieszanie obwodów bez czytelnego opisu - po kilku latach nikt nie pamięta, co dokładnie zasila dany punkt.
• Zły dobór przekroju przewodu do obciążenia - to jeden z tych błędów, których nie widać od razu, ale w eksploatacji wychodzą bardzo wyraźnie.
• Ignorowanie warunków montażu - inny przewód sprawdzi się przy krótkim odcinku pod tynkiem, a inny przy dłuższej trasie lub w trudniejszym środowisku.

Ja szczególnie pilnuję jednej rzeczy: jeśli punkt ma zasilać odbiornik stały, nie może być „przy okazji” dołożony do obwodu tylko dlatego, że akurat był wolny przewód. Taka oszczędność zwykle kończy się później albo wyłączaniem zabezpieczeń, albo niepotrzebnym grzebaniem w instalacji. Gdy inwestor widzi różnicę między nowym punktem a późniejszą przeróbką, decyzja zwykle staje się prostsza.

Ile to kosztuje i kiedy opłaca się dodać punkt przy okazji remontu

W 2026 r. prosty, jednofazowy punkt zasilania wykonany w nowej instalacji zwykle mieści się w widełkach około 90-190 zł netto za sam punkt. Jeśli dochodzi bruzdowanie, poprawianie tynku, zmiana trasy albo przeróbka gotowych ścian, kwota potrafi wzrosnąć do około 200-350 zł i więcej za miejsce. Gdy punkt ma zasilać osprzęt zewnętrzny albo urządzenie o większym poborze, koszt rośnie głównie przez dodatkowe zabezpieczenia i czas potrzebny na prawidłowy dobór, nie przez samą puszkę.

Jeśli mam wybrać jedną praktyczną zasadę, to brzmi ona prosto: najtańszy jest punkt przewidziany przed tynkami, najdroższy - pomysł na „doprowadzenie później”. Przy remoncie lepiej od razu doliczyć jeden czy dwa zapasowe wypusty, niż po pół roku kuć świeżo wykończoną ścianę. To prowadzi już do ostatniej rzeczy, o której często się zapomina, czyli porządku w dokumentacji i rezerwy na przyszłość.

Co jeszcze przewiduję, zanim zamknę ściany i rozdzielnię

Przy takich punktach lubię zostawiać nie tylko sam przewód, ale też czytelną logikę całej instalacji. W praktyce oznacza to opis obwodu w rozdzielnicy, zdjęcie trasy przed zabudową, sensowny zapas przewodu w puszce i zostawienie miejsca na przyszłą rozbudowę, jeśli dom dopiero się układa pod realne użytkowanie.

W domu najbardziej opłaca się myśleć o tych punktach nie jako o pojedynczych kropkach na planie, ale jako o całym systemie: obciążeniu, zabezpieczeniu, dostępie serwisowym i wygodzie po latach. Ja wolę dołożyć jeden przemyślany wypust teraz, niż później tłumaczyć, dlaczego trzeba prowadzić nowy kabel przez gotowy salon. Jeśli instalacja ma być spokojna w użytkowaniu, to właśnie takie drobiazgi robią największą różnicę.
