Zasilanie klimatyzacji - 230V czy 400V? Wybierz dobrze!

Dobór zasilania do klimatyzacji nie zaczyna się od pytania o markę, tylko od dwóch rzeczy: napięcia dostępnego w domu i wymagań konkretnego modelu. Najważniejsze nie jest samo urządzenie, ale to, jakie zasilanie do klimatyzacji przewiduje producent i czy domowa instalacja jest na to przygotowana. W tym artykule pokazuję, kiedy wystarcza 230 V, kiedy pojawia się sens 400 V, jak wygląda poprawny obwód i na czym najczęściej potykają się inwestorzy.

Jak dobrać zasilanie klimatyzacji w domu

W typowym mieszkaniu lub domu jednorodzinnym najczęściej kończy się na jednofazowym 230 V. To standard dla większości popularnych splitów ściennych, czyli zestawów z jedną jednostką wewnętrzną i jedną zewnętrzną. Z kolei 400 V pojawia się wtedy, gdy instalacja ma zasilać większy system: multisplit, klimatyzację kanałową albo kilka mocniejszych jednostek pracujących równocześnie.

Ja nie patrzę tu wyłącznie na nazwę handlową urządzenia. Ostateczną odpowiedź daje tabliczka znamionowa, dane elektryczne i instrukcja montażu. To tam znajdziesz napięcie, liczbę faz, prąd znamionowy oraz informację, czy jednostka wymaga osobnego obwodu. Sama moc chłodnicza, podawana w kW, nie wystarcza do decyzji o zasilaniu.

Najkrócej: jeśli montujesz pojedynczy klimatyzator do sypialni, salonu albo gabinetu, najpewniej zostaniesz przy 230 V. Jeśli budujesz bardziej rozbudowany układ z kilkoma jednostkami, rozważasz kanałową centralę albo przewidujesz większe obciążenia, temat 400 V staje się realny. Następny krok to zrozumienie, dlaczego w praktyce tak często wybiera się właśnie zasilanie jednofazowe.

Dlaczego większość domowych klimatyzatorów działa na 230 V

Domowe systemy split są projektowane tak, by dało się je wpiąć w standardową instalację mieszkaniową. W dokumentacjach wielu producentów widać typowe parametry 220-240 V, 50/60 Hz, 1 faza, a to dobrze pokazuje kierunek całej branży. Dla użytkownika oznacza to prostszy montaż, mniejsze wymagania wobec przyłącza i mniejszą liczbę przeróbek w rozdzielnicy.

Warto przy tym odróżnić moc chłodniczą od poboru energii elektrycznej. Klimatyzator o mocy chłodniczej 3,5 kW nie pobiera z sieci 3,5 kW przez cały czas. W praktyce pobór prądu zależy od trybu pracy, temperatury na zewnątrz, sprawności urządzenia i tego, czy kompresor pracuje z pełnym obciążeniem. Dlatego przy doborze zasilania patrzę przede wszystkim na maksymalny prąd i zalecenia z dokumentacji, a nie na samą liczbę z katalogu.

W praktyce nie ma tu jednej „lepszej” opcji. Jest tylko rozwiązanie zgodne z konkretnym urządzeniem i instalacją budynku. A skoro to rozstrzyga się na poziomie obwodu, przejdźmy do tego, jak taki obwód powinien być zrobiony.

Jak powinien wyglądać prawidłowy obwód zasilania

Dobry montaż klimatyzacji zaczyna się w rozdzielnicy, a nie przy samej jednostce. Klimatyzator powinien mieć osobny obwód, bo dzięki temu jego praca nie miesza się z obciążeniem innych odbiorników: czajnika, pralki, piekarnika czy płyty indukcyjnej. To ważne nie tylko dla bezpieczeństwa, ale też dla stabilności pracy sprężarki i elektroniki sterującej.

Na jednym obwodzie zwykle powinny znaleźć się trzy elementy: wyłącznik nadprądowy, wyłącznik różnicowoprądowy i poprawne uziemienie. W praktyce przy domowych klimatyzatorach spotyka się zabezpieczenia 16 A, czasem 20 A, a przy wybranych modelach nawet 32 A, ale nie ma tu automatu. Dobór robi się do konkretnego prądu znamionowego oraz charakterystyki urządzenia. W części modeli producenci zalecają też przewód o minimalnym przekroju 2,5 mm², a przy dłuższych trasach przekrój trzeba po prostu przeliczyć.

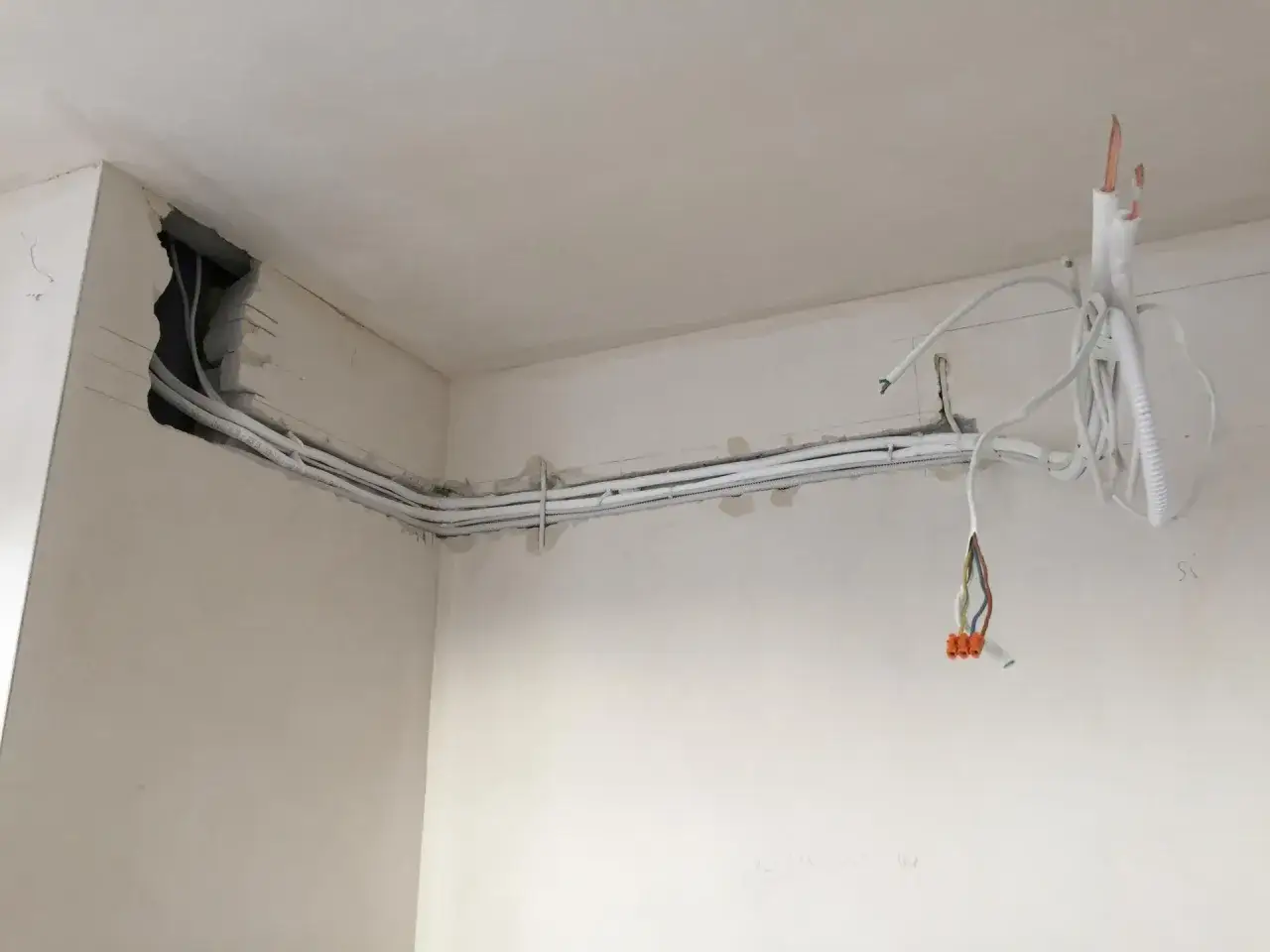

Równie ważne jest prowadzenie przewodów. Przewód zasilający i przewód komunikacyjny nie powinny być prowadzone byle jak, „na skróty” i ciasno obok siebie na dużym odcinku. W instrukcjach montażowych często pojawia się wymóg oddzielenia tych tras, a czasem nawet zachowania kilkudziesięciu milimetrów odstępu. To detal, który dla laika brzmi jak drobiazg, ale w praktyce pomaga uniknąć zakłóceń i przegrzewania połączeń.

• Osobny obwód - klimatyzacja nie powinna wisieć na gnieździe „przy okazji”.
• Odpowiedni wyłącznik nadprądowy - dobierany do prądu i sposobu startu urządzenia.
• RCD - zwykle 30 mA, jeśli tak przewiduje projekt i instrukcja.
• Uziemienie - obowiązkowe, bez prowizorek i bez podłączania do przypadkowych instalacji.
• Przewód dobrany do trasy - nie tylko pod kątem amperów, ale też długości i spadku napięcia.

Jeżeli ten układ ma działać latami bez problemów, nie warto oszczędzać na końcówkach, zaciskach i porządnym prowadzeniu kabli. Z tego miejsca naturalnie przechodzimy do pytania, które pojawia się prawie zawsze: czy zasilanie doprowadza się do jednostki wewnętrznej, czy zewnętrznej.

Skąd zasila się jednostkę i dlaczego to ma znaczenie

Tu najłatwiej popełnić błąd, bo odpowiedź nie jest identyczna dla wszystkich modeli. W części splitów zasilanie trafia do jednostki zewnętrznej, a komunikacja biegnie między jednostkami osobnym przewodem. W innych rozwiązaniach punkt zasilania znajduje się przy jednostce wewnętrznej. W multisplitach i systemach bardziej rozbudowanych układ może być jeszcze inny. Nie zgaduj tego „po logice” - trzeba to odczytać ze schematu elektrycznego konkretnego modelu.

To ma znaczenie już na etapie planowania remontu. Jeśli zasilanie ma iść do jednostki zewnętrznej, trzeba przewidzieć trasę kabla na elewację, przez ścianę lub podtynkowo. Jeśli punkt ma być przy jednostce wewnętrznej, ważna staje się rozdzielnica i dostępność miejsca w pobliżu urządzenia. Z mojego doświadczenia wynika, że właśnie tutaj najczęściej wychodzą różnice między „montażem, który da się zrobić” a montażem, który jest po prostu estetyczny i serwisowalny.

Przy systemach z kilkoma jednostkami wewnętrznymi dochodzi jeszcze jedno pytanie: czy jedna jednostka zewnętrzna będzie miała wystarczający zapas mocy i odpowiednie zasilanie dla całego układu. Wtedy nie wystarczy już spojrzeć na jedną ścienną jednostkę w salonie - trzeba ocenić cały system jako całość. To dobry moment, żeby wskazać błędy, które później generują najwięcej kosztów.

Najczęstsze błędy, które widzę przy klimatyzacji

Najgorszy błąd to podłączenie klimatyzatora do przypadkowego gniazda, które „akurat jest wolne”. Taki skrót może działać przez pewien czas, ale z punktu widzenia bezpieczeństwa i trwałości instalacji jest słabym pomysłem. Jeszcze gorsze jest użycie przedłużacza albo listwy zasilającej - to rozwiązanie tymczasowe, nie instalacyjne.

Drugie częste potknięcie to dobór zabezpieczeń „na oko”. Za mały bezpiecznik będzie wybijał bez powodu, a za duży przestaje chronić przewód tak, jak powinien. Podobnie z przewodem: zbyt mały przekrój może się nadmiernie grzać, zwłaszcza przy dłuższej trasie albo większym obciążeniu.

• Brak osobnego obwodu dla klimatyzacji.
• Wpięcie urządzenia przez przedłużacz lub rozgałęźnik.
• Dobór zabezpieczenia bez sprawdzenia prądu znamionowego.
• Za mały przekrój przewodu w stosunku do długości trasy.
• Złe prowadzenie przewodów zasilających i komunikacyjnych.
• Pominięcie uziemienia albo wykonanie go „tymczasowo”.

Praktyka jest tu dość bezlitosna: jeśli instalacja jest zrobiona byle jak, klimatyzacja zwykle nie psuje się od razu, tylko zaczyna sprawiać drobne problemy po czasie. A wtedy trudno już odróżnić usterkę urządzenia od błędu montażowego, dlatego lepiej policzyć wszystko wcześniej. Skoro wiemy już, czego unikać, przejdźmy do pieniędzy, bo to zwykle drugi najważniejszy wątek po bezpieczeństwie.

Ile kosztuje przygotowanie zasilania pod klimatyzację

Orientacyjny koszt zależy od tego, czy w rozdzielnicy jest wolne miejsce, jak daleko jest do punktu montażu i czy trzeba kuć ściany. Przy prostym przypadku, gdy wystarczy doprowadzić nowy obwód na niewielką odległość i zamontować zabezpieczenia, koszt bywa relatywnie niski. Gdy dochodzi przebudowa rozdzielnicy, dłuższy przewód, bruzdy lub przejścia przez ściany, cena rośnie wyraźnie.

To są widełki robocze, nie sztywny cennik. W praktyce największą różnicę robi region, stan istniejącej instalacji oraz to, czy elektryk ma wykonać tylko obwód, czy także uporządkować całą część rozdzielnicową. Jeżeli dom jest w trakcie budowy, takie prace wychodzą zwykle taniej niż w gotowym, wykończonym wnętrzu. I właśnie dlatego ostatnia sekcja powinna brzmieć jak lista rzeczy do sprawdzenia przed podpisaniem zlecenia.

Co sprawdzić przed montażem, żeby nie wracać do przeróbek

Przed zamówieniem klimatyzacji sprawdzam zawsze cztery rzeczy: jakie napięcie i fazy przewiduje producent, jaki jest maksymalny prąd urządzenia, czy w rozdzielnicy jest miejsce na nowy obwód oraz którędy realnie da się poprowadzić przewód. Dzięki temu montaż nie kończy się improwizacją na miejscu, tylko przewidywalną pracą od początku do końca.

• Tabliczka znamionowa i instrukcja - tam jest odpowiedź, nie w ogólnym opisie produktu.
• Rozdzielnica - trzeba wiedzieć, czy zmieści się dodatkowe zabezpieczenie i czy instalacja ma zapas.
• Trasa kabla - im krótsza i prostsza, tym mniej niespodzianek.
• Miejsce serwisowe - do urządzenia trzeba później dojść, a nie tylko je uruchomić.

Jeśli mam zostawić jedną praktyczną zasadę, brzmi ona tak: nie dobieraj zasilania klimatyzacji po intuicji ani po nazwie modelu. Najpierw sprawdź parametry elektryczne konkretnego urządzenia, potem dopasuj obwód i zabezpieczenia, a dopiero na końcu ustal trasę montażu. Tak zrobiona instalacja jest prostsza w odbiorze, bezpieczniejsza w eksploatacji i mniej kłopotliwa przy serwisie.
