W praktyce domowej najważniejsze jest nie to, ile gniazd zmieści się na ścianie, ale czy cały obwód będzie działał stabilnie pod obciążeniem. Źle wykonane połączenie potrafi odciąć kilka punktów naraz, przegrzać zaciski albo wywołać losowe wyłączenia zabezpieczeń. W tym tekście pokazuję, kiedy podłączenie gniazdek szeregowo jest błędem, jak rozumieć gniazda przelotowe i kiedy lepiej od razu zrobić osobny obwód.
Najkrócej: gniazda w domu powinny pracować równolegle, nie w szeregu
- W instalacji domowej prąd nie powinien płynąć „przez” kolejne gniazdo.
- Łączenie szeregowe obniża napięcie na dalszych punktach i zwiększa ryzyko awarii.
- Poprawny układ to obwód zasilający gniazda równolegle, z ciągłym przewodem ochronnym PE.
- Przy większych odbiornikach lepiej wydzielić osobny obwód niż dokładać kolejne punkty do jednego.
- Błędy w neutralnym N i mieszanie obwodów za RCD to częsty powód nieoczekiwanych wyłączeń.

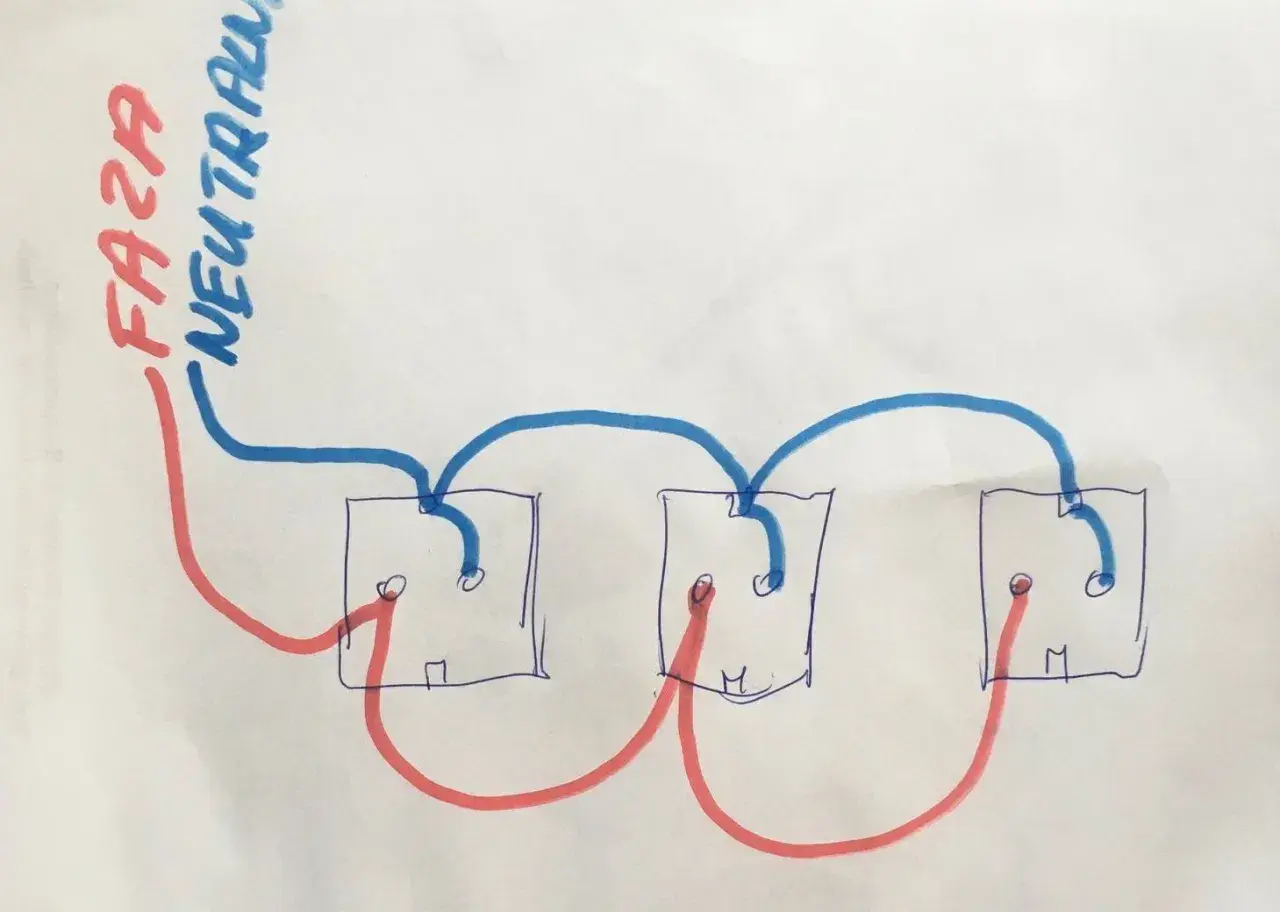

Dlaczego podłączenie gniazdek szeregowo jest błędem
Ja rozdzielam tu dwie rzeczy: fizyczne prowadzenie przewodów i elektryczny sposób pracy obwodu. W dobrze wykonanej instalacji gniazda mogą leżeć jedno za drugim na trasie kabli, ale nie powinny działać jak klasyczny łańcuch odbiorników. Jeśli jedno połączenie się poluzuje, nie chcę, żeby zgasła połowa pokoju albo zaczęło grzać się gniazdo w ścianie.
Najważniejsza różnica jest prosta: w układzie szeregowym każdy kolejny punkt „dzieli” napięcie i prąd z poprzednim, a w układzie równoległym każde gniazdo dostaje pełne napięcie z tego samego obwodu. To właśnie dlatego w domach stosuje się rozwiązania równoległe, nawet jeśli przewody biegną przelotowo przez kilka puszek.
| Rozwiązanie | Co dzieje się elektrycznie | Skutek awarii jednego punktu | Czy ma sens w domu |
|---|---|---|---|
| Szeregowe | Prąd musi przejść przez kolejne punkty po kolei | Awaria jednego może odciąć dalsze gniazda | Nie |
| Równoległe | Każde gniazdo dostaje to samo napięcie | Jedno uszkodzenie nie powinno wyłączać reszty | Tak |
| Przelotowe fizycznie | Przewody idą dalej, ale obwód pozostaje równoległy | Zależy od jakości połączeń i osprzętu | Tak, jeśli producent to przewidział |
Najprościej patrzę na to tak: jeśli po odłączeniu jednego gniazda reszta przestaje działać, to znak, że układ został zrobiony źle. W instalacji domowej liczy się niezależność punktów, a nie „łańcuszek” odbiorników, i z tego wynika sposób, w jaki prowadzi się obwód.

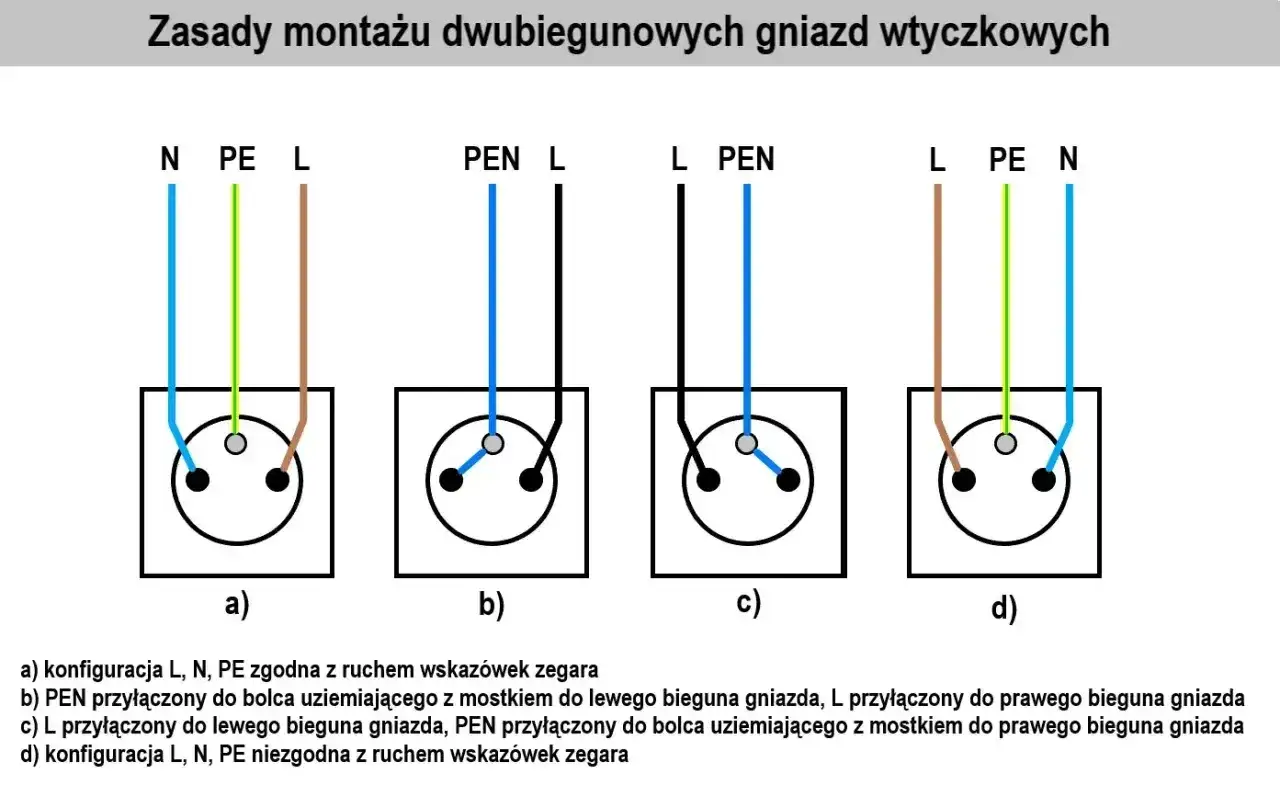

Jak wygląda poprawne łączenie gniazd w praktyce
Poprawny obwód gniazd działa równolegle. To znaczy, że każde gniazdo dostaje to samo napięcie, a prąd nie ma obowiązku płynąć „przez” kolejne gniazdo, żeby dotrzeć do następnego punktu. W praktyce przewód może iść dalej do kolejnej puszki, ale elektrycznie punkty są równorzędne.
W nowoczesnej instalacji domowej zwykle pilnuję kilku rzeczy naraz:
- L i N prowadzi się tak, by każdy punkt był zasilany z tego samego obwodu, a nie przez odbiornik poprzedniego gniazda.
- PE musi mieć ciągłość, bo od tego zależy ochrona przeciwporażeniowa.
- Jeśli osprzęt ma zaciski przelotowe, używa się ich zgodnie z instrukcją producenta, a nie na własne wyczucie.
- W domach najczęściej spotyka się obwody gniazd prowadzone przewodem 3x2,5 mm² i zabezpieczone 16 A, ale ostateczny dobór zależy od projektu i obciążenia.
- Po montażu sprawdza się ciągłość, izolację i działanie RCD, bo samo „wygląda dobrze” niczego nie gwarantuje.
Na takim obwodzie dostępna moc to około 3,68 kW przy 230 V i zabezpieczeniu 16 A, więc dwa mocniejsze urządzenia potrafią zapełnić go szybciej, niż sugeruje liczba gniazd. Taki układ sprawia, że awaria jednego osprzętu nie powinna odcinać całego ciągu, a to prowadzi wprost do najczęstszych błędów przy przeróbkach.
Najczęstsze błędy po przeróbkach i modernizacjach
Z mojego doświadczenia najwięcej problemów nie robi sama idea dołożenia gniazda, tylko drobne skróty przy neutralnym i ochronnym. To właśnie one później dają objawy, które trudno jednoznacznie połączyć z miejscem usterki. W materiałach SEP o pomiarach instalacji opisano chociażby przypadki, w których błędne połączenia przewodów neutralnych powodują wyłączanie jednego lub kilku RCD, nawet gdy pracuje tylko jeden odbiornik.
- Mieszanie neutralnych N z różnych obwodów - szczególnie za różnymi RCD. Efekt to losowe wyłączenia i trudna diagnostyka.
- Traktowanie gniazda jak skrzynki łączeniowej - zbyt wiele żył pod jednym zaciskiem, jeśli osprzęt tego nie przewiduje.
- Przeciążanie jednego obwodu - czajnik 2200 W, toster 1000 W i mikrofalówka 1200 W razem zbliżają się do granicy obwodu 16 A.
- Brak ciągłości PE - szczególnie po wymianie starego osprzętu albo przy prowizorycznych mostkach.
- Stara instalacja bez przewodu ochronnego - sama wymiana gniazda nie rozwiązuje wtedy problemu bezpieczeństwa.
Jeżeli któryś z tych punktów pojawia się w instalacji, ja przestaję myśleć o dokładaniu kolejnego gniazda, a zaczynam pytać, czy nie lepiej od razu rozdzielić obciążenie. I właśnie wtedy dochodzimy do momentu, w którym osobny obwód ma większy sens niż dalsze „łatanie” jednego ciągu.
Kiedy osobny obwód ma więcej sensu niż dokładanie kolejnego gniazda
Najprostszy test jest praktyczny: jeśli w jednym miejscu mają pracować urządzenia grzejne, silnikowe albo kilka sprzętów naraz, obwód potrafi się szybko zapełnić. Dla instalacji 16 A to około 3,68 kW, a w kuchni czy warsztacie taki zapas znika naprawdę szybko. Tu nie chodzi o straszenie, tylko o zwykłą matematykę obciążenia.
| Sytuacja | Co zwykle rekomenduję | Dlaczego |
|---|---|---|
| Kuchnia | Osobne obwody dla sprzętów o dużej mocy i dla blatu roboczego | Czajnik, ekspres, toster i mikrofalówka szybko wykorzystują dostępny zapas mocy |
| Łazienka i pralnia | Wydzielony obwód dla pralki, suszarki lub ogrzewacza | Wilgoć i odbiorniki grzejne wymagają większej ostrożności |
| Salon z elektroniką | Jeden obwód dla RTV, drugi dla sprzętu dogrzewającego | Telewizor i router to mały problem, ale grzejnik elektryczny już nie |
| Biuro domowe | Osobny obwód, jeśli pracuje komputer, UPS, drukarka i dodatkowe ogrzewanie | Tu bardziej niż moc liczy się stabilność i brak przypadkowych zaników zasilania |
| Garaż i warsztat | Wydzielony obwód dla elektronarzędzi i ładowarek | Silniki, kompresory i ładowarki potrafią dać wyraźne skoki obciążenia |
Jeśli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: im więcej sprzętów z grzałką albo silnikiem, tym szybciej sens ma osobny obwód. Wtedy pytanie nie brzmi już „czy da się dołożyć gniazdo”, tylko „czy instalacja będzie miała zapas mocy i porządny podział obciążeń”.
Ile kosztuje poprawka i kiedy wezwać elektryka
Orientacyjnie biały montaż jednego gniazdka kosztuje zwykle 35-85 zł za sztukę, a wykonanie punktu elektrycznego 140-200 zł i więcej, zależnie od regionu, zakresu i tego, czy trzeba kuć ściany. Przy przeróbce całego obwodu koszt rośnie szybciej niż sama liczba gniazd, bo dochodzą diagnostyka, pomiary i często odtworzenie tynku.
Ja zlecam elektrykowi od razu każdy przypadek, w którym instalacja ma być przerabiana, a nie tylko kosmetycznie poprawiana. Szczególnie wtedy, gdy:
- instalacja ma tylko dwa przewody i nie ma pełnego PE,
- RCD wybija po dołożeniu gniazda lub po uruchomieniu konkretnego sprzętu,
- gniazda albo wtyczki robią się ciepłe pod obciążeniem,
- obwód zasila kuchnię, łazienkę, pralnię albo warsztat,
- nie masz pewności co do przekroju przewodów i zabezpieczenia.
Po takiej poprawce i tak trzeba jeszcze sprawdzić całość przed zamknięciem puszek, bo właśnie na tym etapie wychodzą błędy, które później są najdroższe do usunięcia.
Co sprawdzić przed zamknięciem puszek
Przed zamknięciem puszek zawsze sprawdzam ciągłość PE, poprawne przypisanie N do właściwego obwodu, dokręcenie zacisków zgodnie z zaleceniem producenta i to, czy przewody nie są ściśnięte w sposób, który po czasie je uszkodzi. Jeśli w instalacji są RCD, testuję też ich działanie i nie zostawiam żadnego „tymczasowego” mostka, który ma być poprawiony później.
- czy PE ma ciągłość na wszystkich punktach,
- czy N nie miesza się z innym obwodem,
- czy zaciski nie są przepełnione,
- czy osprzęt nie grzeje się po obciążeniu,
- czy test RCD przechodzi bez niespodzianek.
Jeśli którykolwiek z tych punktów budzi wątpliwość, lepiej otworzyć puszkę od razu niż zostawić problem ukryty w ścianie. W instalacji elektrycznej właśnie takie drobiazgi najczęściej decydują o tym, czy obwód będzie działał latami, czy zacznie sprawiać kłopoty po pierwszym mocniejszym urządzeniu.
