Rolety elektryczne działają zwykle bezproblemowo tylko wtedy, gdy od początku dobrze rozdzieli się zasilanie i sterowanie. W praktyce pytanie, ile rolet na jednym obwodzie, nie ma jednej odpowiedzi: czasem wystarczą trzy lub cztery napędy, czasem sensownie zasila się całą strefę, ale zawsze trzeba policzyć pobór prądu, długość przewodów i ograniczenia konkretnego osprzętu. Poniżej rozpisuję to bez skrótów myślowych, tak żeby dało się podjąć rozsądną decyzję przed remontem albo przed wykonaniem instalacji w nowym domu.
Najważniejsze wnioski o obwodzie roletowym
- Nie ma jednej sztywnej liczby rolet na obwód, bo decydują moc napędów, sterowanie i przewody.
- W domu jednorodzinnym najczęściej najlepiej sprawdza się podział na strefy, a nie prowadzenie wszystkiego jedną linią.
- Typowy napęd 230 V pobiera zwykle około 90-160 W, więc sam prąd jednej rolety jest niewielki, ale rozruch nadal ma znaczenie.
- Przewód 1,5 mm² bywa wystarczający dla pojedynczych napędów, a dla linii zbiorczych często projektuje się 2,5 mm² lub więcej.
- Jeśli instalacja ma działać wygodnie przez lata, lepiej zostawić zapas i podzielić rolety na kilka obwodów niż oszczędzić na kablu.
Nie szukaj jednej magicznej liczby
Najkrótsza odpowiedź brzmi: nie liczę rolet na sztywno, tylko sprawdzam obciążenie i sposób pracy całego układu. Nie istnieje jedna uniwersalna liczba, która byłaby dobra dla każdego domu, bo inny będzie mały parterowy budynek z czterema napędami, a inny dom z kilkunastoma roletami, automatyką i sterowaniem grupowym.
W katalogach producentów widać to od razu. Somfy pokazuje napędy do rolet i osłon, które pracują w zakresie mniej więcej 90-160 W, więc jeden silnik zwykle pobiera tylko ułamek ampera. Problem nie zaczyna się jednak przy samym prądzie znamionowym, tylko przy rozruchu, długości linii, liczbie jednocześnie uruchamianych napędów oraz tym, czy cały układ ma działać jako jedna grupa czy kilka niezależnych stref.
Dlatego w praktyce nie pytam najpierw, „czy wejdzie 10 rolet”, tylko: co ma się stać przy awarii, jak użytkownik ma tym sterować i czy wszystkie rolety naprawdę muszą startować razem. To zwykle ważniejsze niż sama liczba sztuk.
Ten sposób myślenia prowadzi do kolejnego problemu, który często jest mylony z samym obwodem zasilającym: obwód, przekaźnik i grupa rolet to nie to samo.
Obwód, przekaźnik i grupa rolet to nie to samo
To rozróżnienie oszczędza mnóstwo pomyłek. Obwód zasilający to linia prowadzona od rozdzielnicy i zabezpieczona odpowiednim wyłącznikiem nadprądowym, czyli potocznie „bezpiecznikiem automatycznym”. Przekaźnik albo wyjście sterujące to element, który załącza ruch góra-dół konkretnego napędu lub grupy napędów. Grupa rolet to z kolei pojęcie użytkowe: kilka osłon, które mają działać wspólnie, na przykład jako jedna strefa domu.
W automatyce bywa tak, że elektryk ma jeden obwód zasilający, ale kilka wyjść sterujących. Bywa też odwrotnie: sterowanie jest zrobione logicznie jako jedna grupa, a zasilanie rozbite na kilka linii dla porządku i bezpieczeństwa. To dlatego samo pytanie o liczbę rolet na „jednym obwodzie” bywa nieprecyzyjne.
Dobrym przykładem jest rozwiązanie Somfy, w którym jeden z napędów J4 WT dopuszcza równoległe podłączenie do 3 urządzeń. To pokazuje ważną rzecz: ograniczenie nie wynika tylko z kabla i bezpiecznika, ale też z konkretnego napędu i logiki sterowania. W innym systemie limit będzie inny, a czasem producent wymaga całkiem odrębnego toru dla każdej rolety.
Gdy już rozumiem tę różnicę, mogę policzyć instalację w sposób, który ma sens w praktyce, a nie tylko na papierze.
Jak policzyć liczbę rolet z zapasem, a nie na styk
Podstawowy wzór jest prosty: P = U × I, czyli moc równa się napięciu razy prąd. Przy zasilaniu 230 V łatwo policzyć przybliżony pobór jednej rolety, a potem zsumować wszystkie napędy w danej strefie. Tylko nie zatrzymuję się na samej arytmetyce, bo w realnej instalacji liczy się jeszcze rozruch silnika i margines bezpieczeństwa.
Przykładowo:
| Przykład | Łączna moc | Przybliżony prąd | Co z tego wynika |
|---|---|---|---|
| 4 rolety po 100 W | 400 W | ok. 1,7 A | Bardzo lekki obwód, duży zapas |
| 6 rolet po 140 W | 840 W | ok. 3,7 A | Wygodna strefa dla typowego domu |
| 10 rolet po 160 W | 1600 W | ok. 7,0 A | Jeszcze możliwe elektrycznie, ale sterowanie trzeba dobrze przemyśleć |
| 12 rolet po 160 W | 1920 W | ok. 8,3 A | Blisko granicy komfortu dla 10 A, nadal warto zostawić zapas |
Na papierze taki wynik może wyglądać zachęcająco, ale ja nie buduję instalacji „na styk”. Jeśli wszystkie napędy mają szansę ruszyć jednocześnie, zostawiam zapas na skok prądu przy starcie. Prąd rozruchowy to chwilowy wzrost poboru na początku pracy silnika i właśnie on potrafi zaskoczyć najbardziej, zwłaszcza gdy kilka rolet ma ruszyć równocześnie po jednym impulsie sterowania.
W praktyce dlatego obwód z 10 A albo 16 A nie mówi jeszcze wszystkiego. Na decyzję wpływa też długość przewodu, sposób prowadzenia kabli i to, czy z tej samej linii nie zasilasz dodatkowych elementów automatyki. Kiedy ten rachunek jest już zrobiony, trzeba przejść do podziału domu na sensowne strefy.

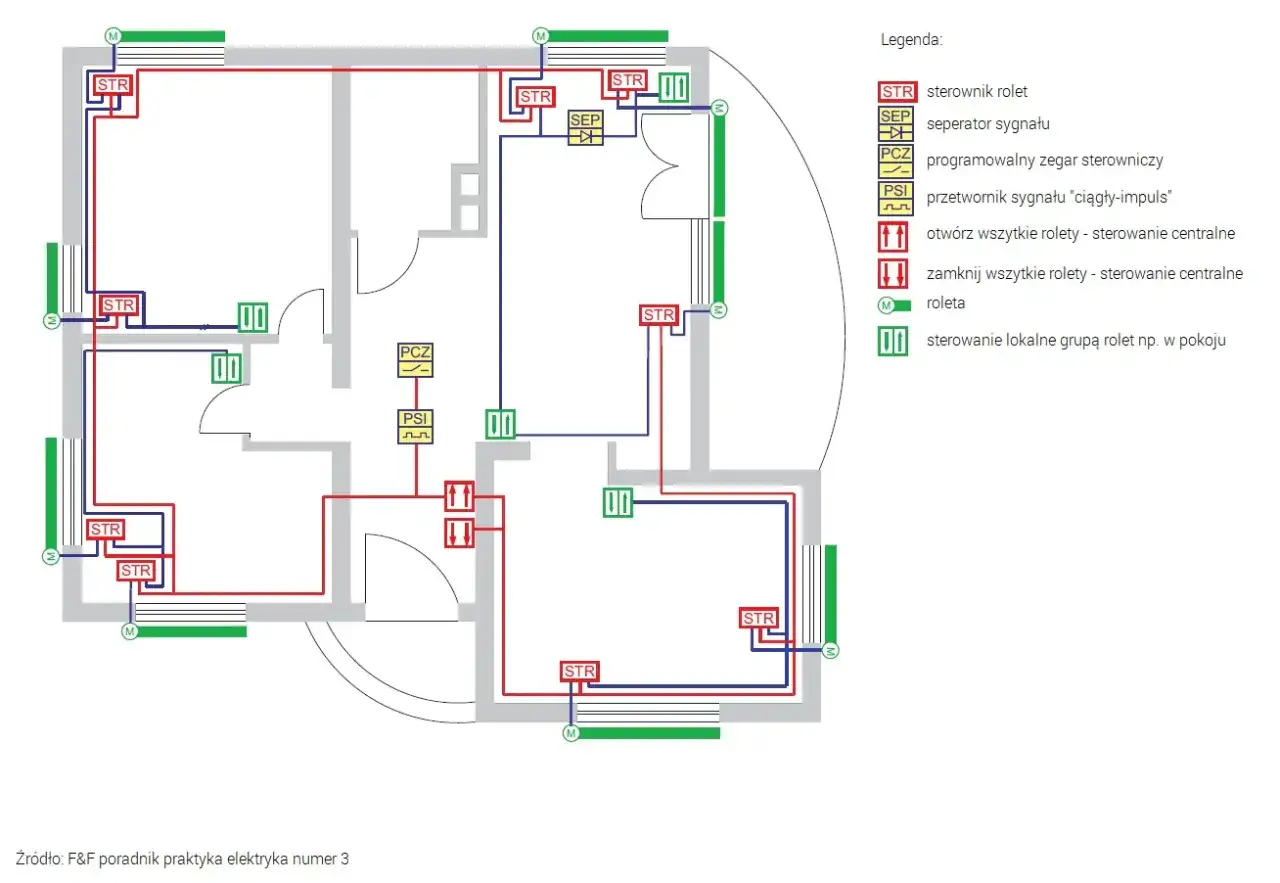

Jak dzielić rolety na strefy w domu
Ja najczęściej zaczynam od prostego pytania: które rolety mają działać razem, a które powinny mieć własną sekcję? Taki podział jest zwykle lepszy niż próbę zrobienia jednej wspólnej linii dla całego domu. Najbardziej naturalne granice to kondygnacje, strony świata i funkcja pomieszczeń.
| Układ | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Jedna kondygnacja = jedna strefa | Gdy dom ma parter i piętro lub kilka wyraźnych poziomów | Proste sterowanie, łatwa diagnostyka | Awaria odcina cały poziom |
| Strefa dzienna i nocna | Gdy użytkownik chce osobno sterować salonem i sypialniami | Wygoda i lepsza logika automatyki | Więcej przewodów i więcej punktów sterowania |
| Strona południowa osobno | Gdy część okien mocno się nagrzewa | Można reagować na słońce niezależnie od reszty domu | Wymaga przemyślanego sterowania scenami |
| Osobna roleta = osobny tor | Gdy zależy Ci na maksymalnej elastyczności | Najlepszy serwis i najwięcej opcji rozbudowy | Najdroższe rozwiązanie |
Takie grupowanie ma jeszcze jedną zaletę: jeśli później coś dołożysz do systemu smart home, nie musisz przebudowywać całej instalacji. Strefa nie powinna być przypadkowym zbiorem okien tylko logicznym kawałkiem domu, który rzeczywiście ma działać razem.
To prowadzi do praktycznego pytania: kiedy jedna linia wystarczy, a kiedy lepiej od razu rozbić ją na kilka obwodów?
Kiedy jeden obwód wystarczy, a kiedy lepiej go rozbić
Jedna linia ma sens wtedy, gdy dom jest niewielki, liczba rolet jest ograniczona, a sterowanie ma być proste. W takim układzie można bez problemu zasilić kilka napędów, o ile sumaryczne obciążenie, długość trasy i osprzęt na to pozwalają. TIM opisuje nawet zakres od jednej do kilkunastu rolet na jednym obwodzie, ale sam ten rozrzut pokazuje, że wszystko zależy od koncepcji instalacji, a nie od jednej uniwersalnej reguły.
Ja rozbijam obwód szybciej niż wielu inwestorów się tego spodziewa, gdy pojawia się choć jeden z poniższych warunków:
- dom ma kilka kondygnacji i rolety nie są używane jednocześnie,
- przewody idą długą trasą, a spadek napięcia zaczyna mieć znaczenie,
- system ma pracować z centralą, przekaźnikami albo modułami automatyki,
- na jednej linii miałyby się znaleźć rolety tarasowe i małe okna, czyli bardzo różne napędy,
- chcesz, żeby awaria jednej strefy nie wyłączyła całego domu,
- zakładasz późniejszą rozbudowę o kolejne osłony lub automatykę pogodową.
To właśnie w tym miejscu najczęściej wychodzi praktyka. Jedna duża grupa kusi prostotą na etapie montażu, ale potem utrudnia serwis i diagnostykę. Kilka mniejszych obwodów bywa droższe, za to daje porządek i lepszą kontrolę. Przejście do wielu stref nie zawsze jest konieczne, ale bardzo często jest po prostu rozsądniejsze.
Skoro znam już sensowne granice, zostaje jeszcze druga strona tematu: błędy, które potrafią zepsuć nawet dobrze policzoną instalację.
Najczęstsze błędy, które potem wychodzą przy pierwszym uruchomieniu
Największe problemy widzę zwykle nie przy samym podłączeniu, tylko na etapie planowania. Kilka rzeczy powtarza się tak często, że warto je nazwać wprost.
- Mieszanie rolet z gniazdami lub oświetleniem - wtedy awaria jednego obwodu wyłącza rzeczy zupełnie niezwiązane z automatyką.
- Zbyt mały przekrój przewodu - szczególnie na długich odcinkach i przy grupach rolet, gdzie rosną straty napięcia.
- Brak zapasu żył - jeśli dziś montujesz prosty łącznik, a jutro chcesz dodać automatykę, bez wolnych żył robi się bałagan.
- Ignorowanie ograniczenia konkretnego modułu - obwód może wytrzymać, ale przekaźnik albo sterownik już nie.
- Brak opisu w rozdzielnicy - przy pierwszej awarii nikt nie wie, która linia zasila którą strefę.
- Mylenie grupy sterowania z jedną linią zasilającą - to dwa różne poziomy projektu i trzeba je rozdzielać w głowie od początku.
Jeśli miałbym wskazać jeden błąd, który naprawdę mści się po czasie, to byłoby nim projektowanie „na dzisiaj”. W roletach bardzo szybko okazuje się, że chcemy dołożyć automatykę pogodową, sceny dzienne, sterowanie przez aplikację albo po prostu dodatkową strefę. Wtedy każdy brakujący przewód i każdy zbyt duży wspólny obwód zaczyna przeszkadzać.
Dlatego na końcu patrzę już nie tylko na obecne potrzeby, ale też na to, jak instalacja ma się zachować po kilku latach użytkowania.
Projekt, który oszczędza przeróbek po tynkach
Gdy projektuję obwód roletowy, trzymam się prostego porządku. Najpierw liczę napędy i ich pobór, potem dzielę dom na strefy, następnie sprawdzam ograniczenia sterownika i dopiero na końcu dobieram przekrój przewodów oraz zabezpieczenie. To podejście jest mniej efektowne niż szybka odpowiedź „na jednym obwodzie wejdzie tyle i tyle”, ale w praktyce działa znacznie lepiej.
Jeśli instalacja ma być wygodna przez lata, lepiej zaplanować dodatkowy obwód i kilka wolnych żył niż później kuć ściany dla oszczędności kilku metrów kabla. W roletach najwięcej problemów bierze się nie z samego obciążenia, tylko z tego, że zbyt wcześnie zamyka się temat, który powinien zostać zostawiony trochę bardziej elastycznie.
Właśnie dlatego przy nowym domu albo większym remoncie rozsądny podział na strefy zwykle daje więcej niż szukanie jednej „maksymalnej” liczby rolet dla całej instalacji.
