Sterowanie oświetleniem z wielu miejsc to nie tylko kwestia wygody, ale często konieczność w nowoczesnych domach. Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, jak podłączyć jedno światło do trzech włączników, zapewniając pełną funkcjonalność i bezpieczeństwo. Dowiedz się, jakie komponenty są niezbędne i jak uniknąć najczęstszych błędów, aby cieszyć się komfortem inteligentnego sterowania oświetleniem.

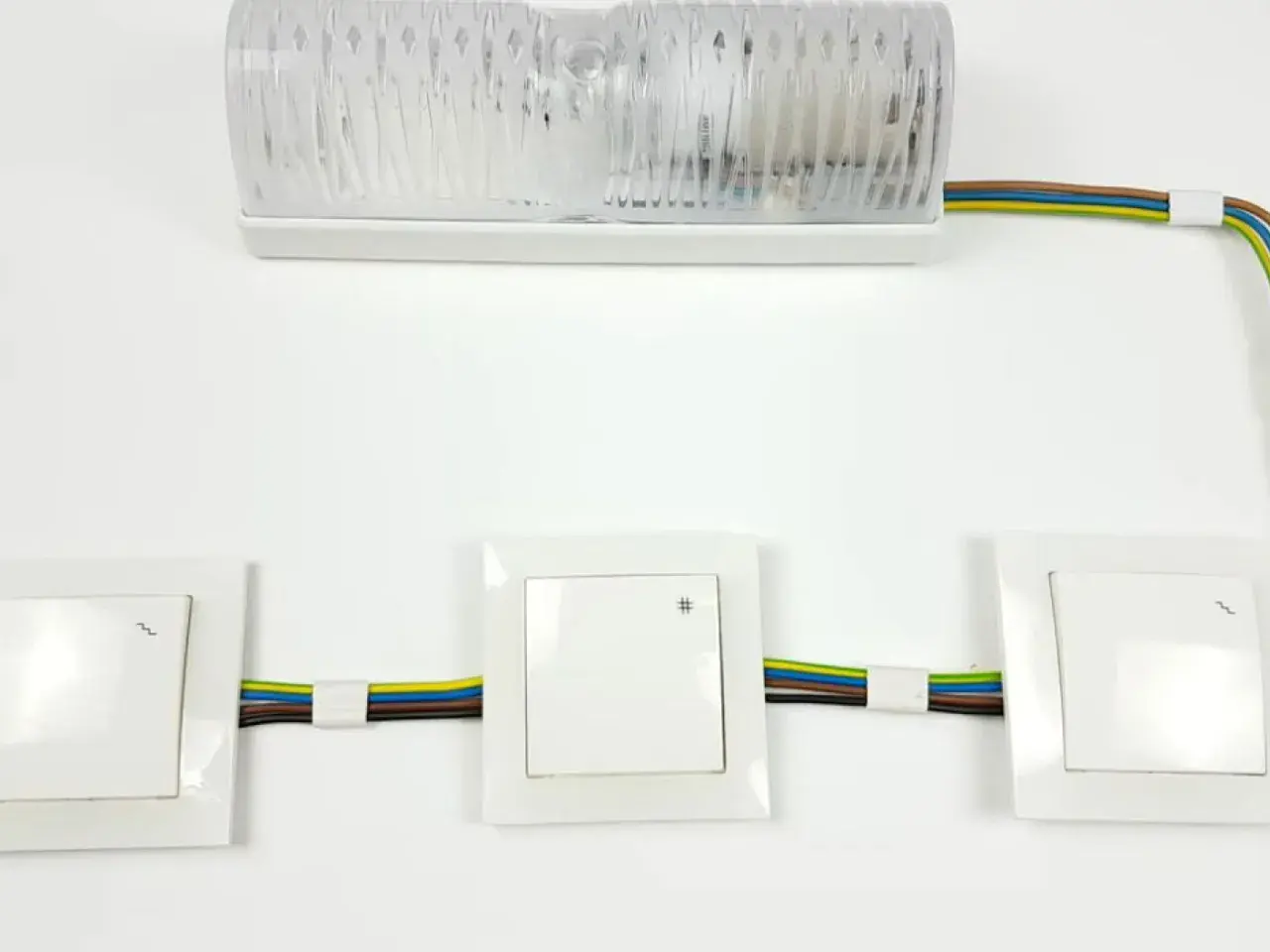

Sterowanie jednym światłem z trzech miejsc jest możliwe dzięki specyficznemu układowi włączników
- Do realizacji potrzebne są dwa włączniki schodowe i jeden włącznik krzyżowy.
- Włącznik krzyżowy, posiadający cztery zaciski, umieszcza się pomiędzy dwoma włącznikami schodowymi.
- Każdy kolejny punkt sterowania (powyżej trzech) wymaga dodania następnego włącznika krzyżowego do instalacji.
- Alternatywne rozwiązania to przekaźniki bistabilne (prostsze okablowanie) lub inteligentne systemy bezprzewodowe (Zigbee/Z-Wave).
- Zawsze należy bezwzględnie wyłączyć zasilanie i upewnić się próbnikiem napięcia przed przystąpieniem do prac elektrycznych.
Dlaczego sterowanie jednym światłem z trzech miejsc to rozwiązanie, którego szukasz
Wyobraź sobie długi korytarz, gdzie chcesz zapalić światło na jego początku, ale zgasić dopiero na końcu. Albo sypialnię, gdzie wygodnie jest mieć możliwość wyłączenia światła zarówno przy drzwiach, jak i z poziomu łóżka. Podobnie ze schodami prowadzącymi na półpiętro chcesz mieć kontrolę nad oświetleniem zarówno u dołu, jak i u góry. Sterowanie jednym punktem świetlnym z trzech różnych miejsc to właśnie odpowiedź na takie potrzeby. To rozwiązanie, które znacząco podnosi komfort użytkowania przestrzeni, zwiększa bezpieczeństwo (unikasz potykania się w ciemności) i po prostu czyni codzienne życie wygodniejszym. Eliminuje potrzebę wracania do poprzedniego włącznika czy chodzenia po omacku. To klucz do stworzenia naprawdę funkcjonalnego i nowoczesnego mieszkania.
Praktyczne zastosowania w domu: długi korytarz, sypialnia i schody na półpiętrze
Wygoda i funkcjonalność klucz do nowoczesnego mieszkania
Fundamenty instalacji: Jakie włączniki będą Ci potrzebne
Aby móc sterować jednym światłem z trzech różnych miejsc, potrzebujemy specyficznego zestawu łączników. Kluczowe role odgrywają tu dwa typy urządzeń: włącznik schodowy i włącznik krzyżowy. W układzie, który chcemy zbudować, zawsze będziemy mieli do czynienia z dwoma włącznikami schodowymi. Jeden z nich będzie montowany na początku obwodu, a drugi na jego końcu. Włącznik schodowy, często określany jako łącznik nr 1, jest podstawowym elementem pozwalającym na zmianę stanu obwodu. Jednak to włącznik krzyżowy, zwany łącznikiem nr 6, jest sercem naszego układu, gdy chcemy dodać trzeci (lub kolejny) punkt sterowania. Jego zadaniem jest „krzyżowanie” połączeń między przewodami biegnącymi od jednego włącznika schodowego do drugiego. To właśnie ta funkcja pozwala na dodanie kolejnego punktu kontroli nad oświetleniem.
Najłatwiej odróżnić te dwa typy łączników po liczbie zacisków. Włącznik schodowy zazwyczaj posiada trzy zaciski dwa wejściowe i jedno wyjściowe (lub odwrotnie, w zależności od producenta i sposobu podłączenia). Włącznik krzyżowy jest bardziej rozbudowany i posiada cztery zaciski, ponieważ musi obsłużyć dwa przychodzące przewody korespondencyjne i dwa wychodzące.
Włącznik schodowy Twój punkt startowy i końcowy
Włącznik krzyżowy serce układu, które pozwala na więcej
Jak odróżnić włącznik schodowy od krzyżowego? Kluczowe różnice w budowie i oznaczeniach
| Cecha | Włącznik schodowy | Włącznik krzyżowy |
|---|---|---|
| Liczba zacisków | Zazwyczaj 3 | Zazwyczaj 4 |
| Rola w układzie | Punkt początkowy lub końcowy sterowania | Element pośredniczący, krzyżujący połączenia |
| Możliwość dodania punktów sterowania | Nie (zawsze potrzebny jest drugi schodowy) | Tak (każdy dodatkowy punkt wymaga dodania kolejnego krzyżowego) |
Schemat podłączenia 3 włączników do jednego światła: Przewodnik krok po kroku
Zasada nr 1: Bezpieczeństwo! Jak przygotować się do pracy z instalacją elektryczną?
Zanim w ogóle pomyślisz o podłączeniu czegokolwiek, musisz zadbać o swoje bezpieczeństwo. To absolutnie priorytetowa kwestia przy pracach z prądem. Bezwzględnie wyłącz zasilanie w obwodzie, nad którym będziesz pracować najlepiej na głównym bezpieczniku w skrzynce rozdzielczej. Następnie, używając próbnika napięcia, kilkukrotnie sprawdź, czy w przewodach faktycznie nie ma napięcia. Dopiero gdy masz 100% pewności, że instalacja jest bezpieczna, możesz przystąpić do pracy.
Logika układu: Od włącznika schodowego, przez krzyżowy, do lampy
Układ ten działa na zasadzie przekazywania sygnału. Zasilanie (faza) trafia do pierwszego włącznika schodowego. Z niego, za pomocą dwóch przewodów korespondencyjnych, sygnał jest przesyłany do włącznika krzyżowego. Włącznik krzyżowy „krzyżuje” te połączenia, a następnie przekazuje je dalej, również dwoma przewodami korespondencyjnymi, do drugiego włącznika schodowego. Dopiero z drugiego włącznika schodowego, po odpowiednim przełączeniu, faza trafia do lampy. Przewód neutralny (niebieski) i ochronny (żółto-zielony) prowadzone są bezpośrednio do oprawy oświetleniowej, z pominięciem włączników.
Prowadzenie przewodów klucz do prawidłowego połączenia
Prawidłowe prowadzenie przewodów jest kluczowe. Pamiętaj, że między pierwszym włącznikiem schodowym a włącznikiem krzyżowym poprowadzone są dwa przewody korespondencyjne. Podobnie między włącznikiem krzyżowym a drugim włącznikiem schodowym. Włącznik krzyżowy działa jak zwrotnica może skierować fazę jednym lub drugim przewodem korespondencyjnym do drugiego włącznika schodowego.
Szczegółowy opis połączeń: Gdzie podpiąć przewód fazowy, neutralny i korespondencyjny?
- Pierwszy włącznik schodowy: Podłącz przewód fazowy (zazwyczaj brązowy lub czarny) do jednego z zacisków wejściowych. Dwa pozostałe zaciski wyjściowe połącz dwoma przewodami korespondencyjnymi (mogą być w innym kolorze, np. szarym, białym) i poprowadź je do zacisków wejściowych włącznika krzyżowego.
- Włącznik krzyżowy: Podłącz dwa przewody korespondencyjne przychodzące od pierwszego włącznika schodowego do dwóch zacisków wejściowych włącznika krzyżowego. Dwa pozostałe zaciski wyjściowe połącz kolejnymi dwoma przewodami korespondencyjnymi i poprowadź je do zacisków wejściowych drugiego włącznika schodowego.
- Drugi włącznik schodowy: Podłącz dwa przewody korespondencyjne przychodzące od włącznika krzyżowego do dwóch zacisków wejściowych. Trzeci zacisk (wyjściowy) połącz przewodem fazowym (lub „przelotką” fazy po przełączeniu) i poprowadź go do oprawy oświetleniowej.
- Oprawa oświetleniowa: Podłącz przewód fazowy dochodzący z drugiego włącznika schodowego do odpowiedniego zacisku oprawy. Przewód neutralny (niebieski) i ochronny (żółto-zielony) podłącz bezpośrednio do odpowiednich zacisków oprawy, bez pośrednictwa włączników.
Pamiętaj, że dokładne oznaczenia zacisków mogą się różnić w zależności od producenta. Zawsze warto zapoznać się z instrukcją dołączoną do konkretnego modelu włącznika.
Tych błędów unikaj! Najczęstsze pomyłki przy montażu układu schodowo-krzyżowego
Montaż układu schodowo-krzyżowego, choć logiczny, jest podatny na pewne błędy, które mogą skutkować nieprawidłowym działaniem oświetlenia, a nawet jego całkowitym brakiem. Jednym z najczęściej spotykanych problemów jest pomylenie przewodów korespondencyjnych. Ponieważ między włącznikami biegną dwa takie przewody, zamiana ich miejscami na zaciskach włącznika krzyżowego lub schodowego może spowodować, że układ nie będzie działał poprawnie. Światło może się nie włączać lub wyłączać w sposób nieprzewidywalny.
Innym częstym błędem jest nieprawidłowe podłączenie samego włącznika krzyżowego. Jest to element, który ma cztery zaciski i najbardziej skomplikowane połączenia. Użytkownicy często mają problem z właściwym przypisaniem przewodów do zacisków wejściowych i wyjściowych. Pamiętaj, że włącznik krzyżowy musi „skrzyżować” połączenie. Jeśli podłączysz przewody w sposób liniowy, efekt będzie taki sam, jakbyś używał zwykłych włączników.
- Problem: Światło nie działa lub działa nieprawidłowo (np. włącza się, ale nie wyłącza, lub odwrotnie).
- Gdzie szukać przyczyny? Najczęściej w błędnym podłączeniu przewodów korespondencyjnych lub nieprawidłowym połączeniu włącznika krzyżowego.
- Pomylone przewody korespondencyjne dlaczego to najczęstszy błąd? Ich zamiana na zaciskach włącznika krzyżowego lub schodowego zaburza logikę przełączania.
- Złe podłączenie samego włącznika krzyżowego na co zwrócić szczególną uwagę? Upewnij się, że dwa przewody przychodzące są podłączone do jednego zestawu zacisków (np. wejściowych), a dwa wychodzące do drugiego zestawu (np. wyjściowych), i że faktycznie krzyżują one połączenie.
Weryfikacja połączeń po montażu, najlepiej przy wyłączonym zasilaniu, jest kluczowa. Sprawdzenie, czy każdy przewód jest solidnie zamocowany i podłączony do właściwego zacisku, może zaoszczędzić wiele frustracji.
A może nowocześniej? Poznaj alternatywy dla klasycznej instalacji
Tradycyjny układ schodowo-krzyżowy jest sprawdzonym rozwiązaniem, ale warto znać również jego nowoczesne alternatywy, które mogą okazać się prostsze w montażu lub bardziej funkcjonalne. Jedną z takich opcji jest zastosowanie przekaźnika bistabilnego. Działa on na zasadzie impulsów każde naciśnięcie przycisku (który w tym układzie jest przyciskiem chwilowym, podobnym do tego od dzwonka) wysyła impuls do przekaźnika, który zmienia stan obwodu (włącza lub wyłącza światło). Zalety tego rozwiązania to przede wszystkim prostsze okablowanie, ponieważ przyciski można łączyć równolegle, a sam przekaźnik montuje się zazwyczaj w puszce instalacyjnej lub rozdzielnicy. Dodatkowo, rozbudowa o kolejne punkty sterowania jest znacznie łatwiejsza.
Coraz większą popularność zyskują również inteligentne systemy bezprzewodowe, takie jak te oparte na technologiach Zigbee czy Z-Wave. Pozwalają one na tworzenie zaawansowanych konfiguracji sterowania oświetleniem bez konieczności kucia ścian i prowadzenia dodatkowych przewodów. Wystarczy zainstalować odpowiednie moduły lub inteligentne włączniki, które komunikują się bezprzewodowo. Daje to ogromną elastyczność w aranżacji i sterowaniu, a także możliwość integracji z innymi systemami inteligentnego domu.
Przekaźnik bistabilny: Inteligentne sterowanie bez skomplikowanego okablowania
Systemy bezprzewodowe (Zigbee/Z-Wave): Pełna elastyczność i komfort bez kucia ścian
Kiedy zadanie Cię przerasta? Sygnały, że czas wezwać profesjonalnego elektryka
Prace elektryczne wymagają nie tylko precyzji, ale przede wszystkim wiedzy i doświadczenia. Choć instrukcje krok po kroku mogą wydawać się jasne, w praktyce pojawiają się sytuacje, które mogą przerazić nawet najbardziej ambitnego majsterkowicza. Jeśli masz jakiekolwiek wątpliwości co do identyfikacji przewodów, ich stanu technicznego, lub po prostu nie czujesz się pewnie, wykonując połączenia, nie ryzykuj. Sygnały, które powinny skłonić Cię do wezwania wykwalifikowanego elektryka, to między innymi:
- Brak pewności co do poprawnego podłączenia któregokolwiek z elementów.
- Widoczne uszkodzenia izolacji przewodów.
- Pojawiające się iskry podczas prób podłączenia lub testowania.
- Przegrzewanie się elementów instalacji (włączników, puszek).
- Ogólny brak komfortu i wiedzy technicznej, który sprawia, że zadanie wydaje się zbyt skomplikowane.
Pamiętaj, że bezpieczeństwo Twoje i Twojego domu jest najważniejsze. W przypadku wątpliwości, lepiej zlecić pracę profesjonaliście, który zrobi to szybko, sprawnie i bezpiecznie. Według danych pk-inox.pl, błędy w instalacji elektrycznej mogą prowadzić do pożarów, dlatego nie warto ich bagatelizować.
