Dobór odpowiedniego kabla do płyty indukcyjnej to jeden z tych technicznych aspektów, o których często zapominamy, skupiając się na wyglądzie i funkcjonalności urządzenia. Jednak z mojego doświadczenia wynika, że właśnie te pozorne detale decydują o bezpieczeństwie i długowieczności naszej kuchni. Płyta indukcyjna to prawdziwy potwór energetyczny, jedno z najmocniejszych urządzeń w całym domu, dlatego jej podłączenie wymaga szczególnej uwagi i wiedzy. Ignorowanie zaleceń producenta i norm bezpieczeństwa to prosta droga do kłopotów, których można było łatwo uniknąć.
Dlaczego zły kabel do indukcji to prosta droga do katastrofy
Płyta indukcyjna to serce nowoczesnej kuchni, ale też urządzenie, które generuje ogromne zapotrzebowanie na energię elektryczną. Mówimy tu o mocach rzędu od 3,5 kW, aż po imponujące 11 kW w bardziej zaawansowanych modelach. Takie obciążenie stawia niezwykle wysokie wymagania przed instalacją elektryczną. Zastosowanie niewłaściwego przewodu, na przykład o zbyt małym przekroju, to jak próba przepchnięcia rzeki przez wąski strumyk prędzej czy później dojdzie do katastrofy.
Bezpieczeństwo przede wszystkim: Ryzyko pożaru i uszkodzenia sprzętu
Gdy przez kabel elektryczny płynie prąd o natężeniu większym, niż jest on w stanie bezpiecznie przenieść, zaczyna się on przegrzewać. To zjawisko, które może mieć bardzo poważne konsekwencje. Wyobraźmy sobie izolację kabla, która pod wpływem wysokiej temperatury zaczyna topić się i kruszyć. W najlepszym wypadku skończy się to zwarciem, które wyłączy nam bezpieczniki. W najgorszym może doprowadzić do zapłonu materiałów znajdujących się w pobliżu, a w efekcie do pożaru. Nie tylko instalacja elektryczna jest wtedy zagrożona. Sama płyta indukcyjna, a także inne urządzenia podłączone do tej samej instalacji, mogą ulec nieodwracalnemu uszkodzeniu. To ryzyko, którego naprawdę nie warto podejmować.
Warunek gwarancji producenta, o którym nie możesz zapomnieć
Producenci sprzętu AGD doskonale zdają sobie sprawę z potencjalnych zagrożeń związanych z nieprawidłowym montażem. Dlatego też w kartach gwarancyjnych płyt indukcyjnych niemal zawsze znajdziemy zapis o konieczności instalacji przez elektryka posiadającego odpowiednie uprawnienia, najczęściej potwierdzone pieczątką z numerem SEP. Zignorowanie tego punktu i samodzielne podłączenie urządzenia to prosta droga do unieważnienia gwarancji. W praktyce oznacza to, że w przypadku jakiejkolwiek awarii, nawet tej niezwiązanej bezpośrednio z podłączeniem, producent może odmówić naprawy gwarancyjnej, a my zostajemy z rachunkiem za naprawę.
Wpływ przewodu na wydajność i pełną moc Twojej płyty
Poza kwestiami bezpieczeństwa i gwarancji, odpowiedni dobór kabla ma również bezpośredni wpływ na działanie samej płyty. Kiedy przewód jest zbyt cienki, może dochodzić do tzw. spadków napięcia. Oznacza to, że do płyty dociera mniejsze napięcie, niż powinno. W praktyce przekłada się to na to, że płyta nie osiąga swojej maksymalnej mocy. Gotowanie trwa dłużej, a urządzenie działa mniej efektywnie. W skrajnych przypadkach, ciągłe niedostarczanie odpowiedniej mocy może prowadzić do przegrzewania się samego urządzenia i jego przedwczesnego wyłączania się. Odpowiedni przekrój kabla to gwarancja stabilnego zasilania i pełnego wykorzystania potencjału, jaki oferuje nam płyta indukcyjna.
"Siła" czy zwykłe gniazdko? Sprawdź, jaką instalację masz w domu, zanim wybierzesz kabel
Zanim w ogóle zaczniemy myśleć o konkretnym kablu, musimy wiedzieć, z czym będziemy pracować. Rodzaj instalacji elektrycznej w naszym domu czy mieszkaniu to absolutna podstawa, od której zależy wszystko inne. Błędne rozpoznanie tego faktu może prowadzić do sytuacji, w której kupimy nieodpowiedni przewód, co z kolei narazi nas na problemy z bezpieczeństwem, a także z wydajnością naszego nowego sprzętu. Dlatego tak ważne jest, aby na samym początku dokładnie sprawdzić, jaką instalację posiadamy.
Instalacja jednofazowa (230V) – kiedy jest wystarczająca i jakie stawia wymagania?
Instalacja jednofazowa, czyli ta, którą znamy z większości standardowych gniazdek w naszych domach, pracująca na napięciu 230V, jest najbardziej powszechna, zwłaszcza w starszym budownictwie. Choć dla wielu urządzeń kuchennych jest ona w zupełności wystarczająca, w przypadku płyt indukcyjnych o większej mocy, stawia ona spore wymagania. Typowa płyta indukcyjna o mocy około 7,4 kW, podłączona do instalacji jednofazowej, wymaga zastosowania przewodu trójżyłowego czyli przewodu posiadającego fazę, przewód neutralny oraz przewód ochronny (uziemienie). Co kluczowe, żyły tego przewodu muszą mieć odpowiednio duży przekrój, zazwyczaj jest to 3x4 mm². W niektórych przypadkach, dla maksymalnego bezpieczeństwa lub przy dłuższych odcinkach instalacji, zaleca się nawet przewód o przekroju 3x6 mm². Pamiętajmy również, że obwód elektryczny, do którego podłączamy płytę, powinien być dedykowany tylko dla niej. Musi być też odpowiednio zabezpieczony wyłącznikiem nadprądowym, dobranym do przekroju kabla i mocy urządzenia często jest to wartość 20-25 A.Instalacja trójfazowa (400V, "siła") – dlaczego to najlepszy wybór dla nowoczesnej kuchni?
Instalacja trójfazowa, którą często określamy potocznie jako "siłę", to rozwiązanie znacznie lepiej przystosowane do obsługi urządzeń o dużym zapotrzebowaniu na energię. Jest ona standardem w nowym budownictwie i domach jednorodzinnych. Jej główną zaletą jest to, że obciążenie elektryczne jest rozłożone na trzy oddzielne fazy. Dzięki temu możemy zasilać urządzenia o dużej mocy, jednocześnie stosując przewody o mniejszym przekroju niż w przypadku instalacji jednofazowej. Dla typowej płyty indukcyjnej o mocy do 7,4 kW, podłączanej do instalacji 400V, standardem jest użycie przewodu pięciożyłowego czyli posiadającego trzy przewody fazowe, przewód neutralny oraz przewód ochronny. Przekrój żył takiego kabla to zazwyczaj 5x2,5 mm². Jeśli jednak nasza płyta jest jeszcze mocniejsza, powyżej wspomnianej wartości 7,4 kW, konieczne może być zastosowanie przewodu o przekroju 5x4 mm². W przypadku instalacji trójfazowej, stosuje się również odpowiednie zabezpieczenia, najczęściej trójfazowy wyłącznik nadprądowy typu B16, czyli 16-amperowy.
Jak w prosty sposób rozpoznać typ instalacji w Twoim mieszkaniu?
Rozpoznanie, czy w Twoim domu znajduje się instalacja jednofazowa, czy trójfazowa, nie musi być skomplikowane. Najprostszym sposobem jest zajrzenie do tablicy rozdzielczej. Zwróć uwagę na liczbę bezpieczników głównych w instalacji jednofazowej zazwyczaj jest jeden, w trójfazowej trzy. W przypadku instalacji trójfazowej często można też zauważyć obecność większego, trójfazowego wyłącznika głównego. Inną wskazówką może być obecność tzw. gniazdka "siłowego" charakterystycznego, pięciopinowego gniazda, które jest wyraźnie inne od standardowych gniazdek domowych. Jeśli nadal masz wątpliwości, najlepszym rozwiązaniem jest konsultacja z elektrykiem lub nawet z administratorem budynku czy spółdzielnią mieszkaniową. W razie jakichkolwiek niepewności, zawsze lepiej polegać na opinii specjalisty.
Kluczowe pytanie: Jaki przekrój kabla do mocy Twojej płyty?
Gdy już wiemy, jaki typ instalacji posiadamy, przechodzimy do sedna sprawy doboru odpowiedniego przekroju kabla. Jest to absolutnie kluczowy element, od którego zależy bezpieczeństwo i prawidłowe działanie naszej płyty indukcyjnej. Nie ma tu miejsca na domysły czy "na oko". Musimy wiedzieć, jak dużą moc generuje nasze urządzenie, aby dobrać przewód, który poradzi sobie z tym obciążeniem bez ryzyka.
Jak odczytać moc płyty z tabliczki znamionowej – to Twój punkt wyjścia
Pierwszym i najważniejszym krokiem jest znalezienie informacji o mocy całkowitej płyty indukcyjnej. Producenci mają obowiązek umieszczenia tych danych na tabliczce znamionowej urządzenia. Zazwyczaj znajdziemy ją na spodzie płyty, ale czasem może być również umieszczona w instrukcji obsługi. Moc podawana jest w kilowatach (kW). To właśnie ta wartość będzie naszym punktem wyjścia do dalszych obliczeń i wyboru odpowiedniego kabla. Zwróć uwagę, czy podana jest moc maksymalna, czy moc w trybie pracy ciągłej zazwyczaj ta pierwsza jest kluczowa dla doboru zabezpieczeń i okablowania.
Kabel do instalacji 230V: Kiedy wybrać przewód 3x4 mm², a kiedy 3x6 mm²?
W przypadku instalacji jednofazowej (230V), dobór kabla jest dość precyzyjny. Dla płyt indukcyjnych o typowej mocy, która często oscyluje w okolicach 7,4 kW, zdecydowanie zaleca się stosowanie miedzianego kabla trójżyłowego o przekroju żył wynoszącym 3x4 mm². Jest to rozwiązanie, które zapewnia odpowiedni margines bezpieczeństwa dla większości standardowych zastosowań. Jednakże, jeśli mamy do czynienia z płytą o nieco wyższej mocy, lub jeśli odcinek instalacji od rozdzielnicy do płyty jest wyjątkowo długi, warto rozważyć zastosowanie przewodu o jeszcze większym przekroju 3x6 mm². Taki wybór zapewni jeszcze większe bezpieczeństwo i zminimalizuje ryzyko spadków napięcia, co jest kluczowe dla stabilnej pracy urządzenia.
Kabel do instalacji 400V ("siła"): Dlaczego przewód 5x2,5 mm² to złoty standard?
W instalacji trójfazowej (400V), zwanej potocznie "siłą", sytuacja wygląda nieco inaczej, a przewód 5x2,5 mm² stał się swego rodzaju "złotym standardem" dla wielu nowoczesnych kuchni. Dlaczego? Ponieważ instalacja trójfazowa pozwala na równomierne rozłożenie obciążenia na trzy fazy. Dzięki temu, dla płyt indukcyjnych o mocy do około 7,4 kW, przewód o przekroju 5x2,5 mm² jest w zupełności wystarczający i zapewnia bezpieczne zasilanie. Pięć żył w tym kablu to trzy przewody fazowe, przewód neutralny oraz przewód ochronny (uziemienie). Jeśli jednak planujemy podłączenie płyty o jeszcze większej mocy, na przykład takiej, która przekracza 7,4 kW, konieczne może być zastosowanie kabla o większym przekroju, czyli 5x4 mm². Zawsze warto sprawdzić zalecenia producenta płyty w tej kwestii.

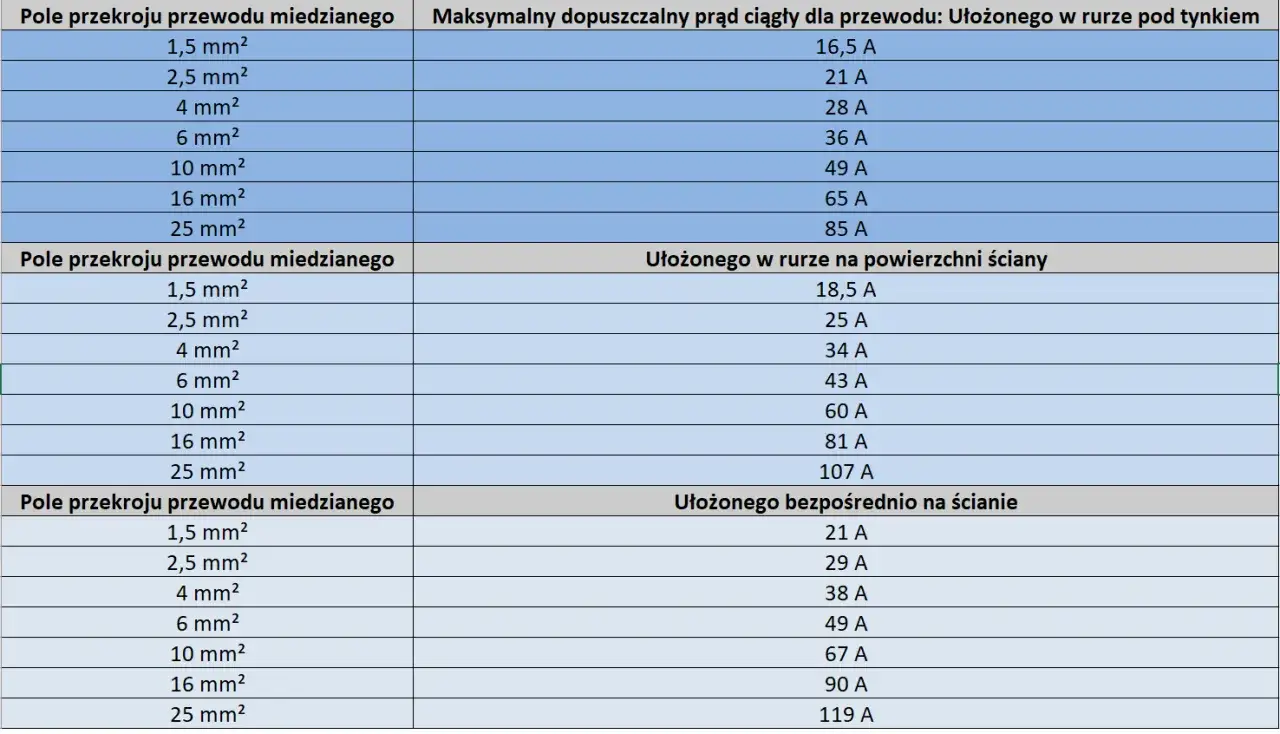

Tabela mocy i przekroju kabla – gotowa ściągawka do Twojej kuchni
| Moc płyty (kW) | Instalacja jednofazowa (230V) - przekrój kabla | Instalacja trójfazowa (400V) - przekrój kabla |
|---|---|---|
| Do 3.5 kW | 3x2.5 mm² (wymaga dedykowanego obwodu) | 5x1.5 mm² (wymaga dedykowanego obwodu) |
| 3.5 kW - 7.4 kW | 3x4 mm² | 5x2.5 mm² |
| Powyżej 7.4 kW | 3x6 mm² | 5x4 mm² |

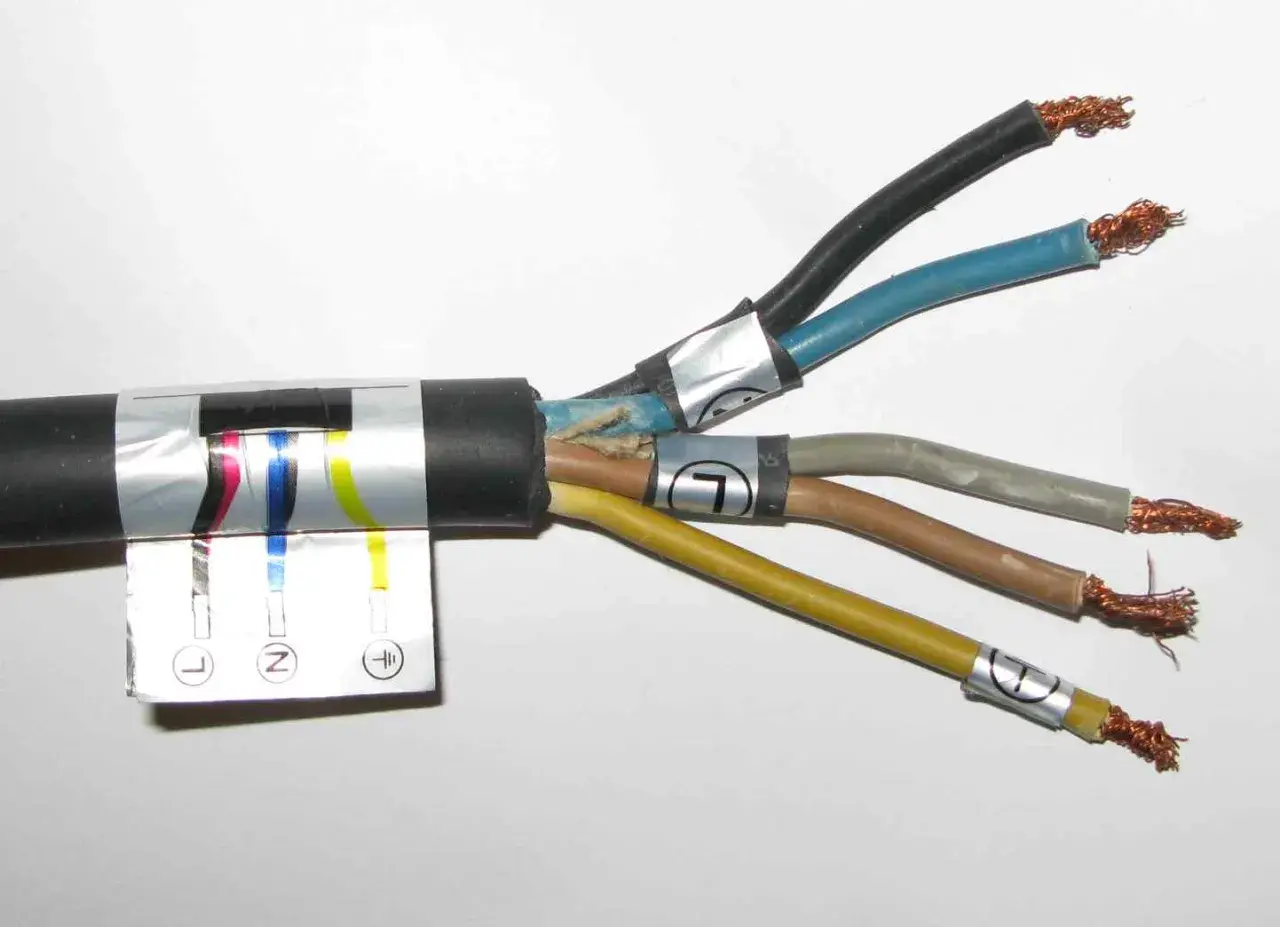

Rodzaj przewodu ma znaczenie: YDYp, OWY – co oznaczają te skróty?
Wybór odpowiedniego kabla to nie tylko kwestia jego "grubości", czyli przekroju żył. Równie ważne jest, aby wybrać właściwy typ przewodu, który jest przeznaczony do konkretnego zastosowania. Inny kabel sprawdzi się do montażu na stałe w ścianie, a inny do elastycznego połączenia z urządzeniem. Użycie niewłaściwego typu kabla może nie tylko narazić nas na problemy z prawem budowlanym i normami, ale przede wszystkim obniżyć poziom bezpieczeństwa instalacji.
YDYp – dlaczego to najczęstszy wybór do montażu w ścianie?
Przewody typu YDYp (płaski) lub jego okrągły odpowiednik, YDY, to najczęściej stosowane kable do stałych instalacji elektrycznych w budynkach. Są to przewody o sztywnych żyłach, które są specjalnie zaprojektowane do montażu podtynkowego, czyli ukrycia ich w bruzdach w ścianach lub sufitach. Ich konstrukcja zapewnia wysoką trwałość i odporność na uszkodzenia mechaniczne po tym, jak zostaną już zamontowane i zatynkowane. Z tego względu są one idealnym wyborem do prowadzenia zasilania od głównej rozdzielnicy elektrycznej aż do miejsca, gdzie będzie znajdować się puszka przyłączeniowa płyty indukcyjnej.
Przewody giętkie (OMY, OWY) – do czego faktycznie służą?
Zupełnie inną kategorię stanowią przewody giętkie, takie jak OMY czy OWY. Jak sama nazwa wskazuje, są one znacznie bardziej elastyczne niż ich sztywni koledzy. Ich głównym zadaniem jest bezpośrednie połączenie między puszką instalacyjną a zaciskami samej płyty indukcyjnej. Dzięki swojej elastyczności, ułatwiają one manewrowanie i podłączenie urządzenia w ograniczonej przestrzeni, która zazwyczaj znajduje się tuż za płytą. Ważne jest jednak, aby pamiętać, że przewody te nie są przeznaczone do prowadzenia na długich odcinkach w ścianach czy podłogach. Ich zastosowanie ogranicza się do krótkich, ruchomych połączeń, które są niezbędne do podłączenia urządzenia do stałej instalacji.
Najczęstsze błędy przy wyborze i montażu kabla – tego musisz unikać!
Z mojego doświadczenia wynika, że wiele problemów, z jakimi zgłaszają się do mnie klienci z płytami indukcyjnymi, wynika z powtarzających się błędów popełnianych na etapie podłączania. Czasem są to drobne niedopatrzenia, innym razem rażące zaniedbania. Znajomość tych najczęstszych pułapek może uchronić Cię przed kosztownymi naprawami, utratą gwarancji, a co najważniejsze przed realnym zagrożeniem dla życia i zdrowia Twojego oraz Twojej rodziny.
Błąd nr 1: Zbyt mały przekrój przewodu, czyli oszczędność, która prowadzi do pożaru
To zdecydowanie najczęstszy i jednocześnie najbardziej niebezpieczny błąd. Pokusa "zaoszczędzenia" na kablu, poprzez wybranie cieńszego, tańszego przewodu, jest niestety silna. Jednak taka "oszczędność" jest iluzoryczna. Jak już wielokrotnie podkreślałem, zbyt cienki kabel nie jest w stanie bezpiecznie przewodniczyć prądu o natężeniu wymaganym przez płytę indukcyjną. Prowadzi to do jego przegrzewania, topnienia izolacji, a w konsekwencji do zwarcia i potencjalnego pożaru. To nie tylko naruszenie wszelkich norm bezpieczeństwa, ale przede wszystkim realne zagrożenie dla Twojego domu.
Błąd nr 2: Brak dedykowanego obwodu dla płyty indukcyjnej
Płyta indukcyjna to nie jest zwykłe urządzenie kuchenne. To prawdziwy "pożeracz prądu", który wymaga dedykowanego zasilania. Podłączanie jej do obwodu, który dzielimy z innymi odbiornikami, takimi jak piekarnik, zmywarka czy nawet lodówka, jest bardzo złym pomysłem. Instalacja może nie być w stanie sprostać takiemu obciążeniu. Skutkiem tego mogą być częste wybijanie bezpieczników, przegrzewanie się instalacji, a w skrajnych przypadkach ryzyko pożaru. Każda płyta indukcyjna, niezależnie od mocy, powinna mieć swój własny, dedykowany obwód elektryczny, zabezpieczony odpowiednim wyłącznikiem nadprądowym.
Błąd nr 3: Podłączanie płyty do zwykłego gniazdka za pomocą wtyczki
To błąd, który niestety nadal się zdarza, mimo że jest absolutnie niedopuszczalny. Podłączanie płyty indukcyjnej do standardowego gniazdka ściennego za pomocą wtyczki jest nie tylko niezgodne z normami, ale przede wszystkim skrajnie niebezpieczne. Zwykłe gniazdka i obwody, do których są podłączone, nie są przystosowane do tak wysokich obciążeń, jakie generuje płyta indukcyjna. Może to prowadzić do przegrzewania się gniazdka, wtyczki, a nawet samego przewodu zasilającego, co w konsekwencji może doprowadzić do pożaru. Płyta indukcyjna musi być podłączona na stałe do instalacji elektrycznej, a nie za pomocą luźnej wtyczki.
Instalacja krok po kroku: Jak powinien wyglądać prawidłowy montaż przez elektryka?
Prawidłowy montaż płyty indukcyjnej to proces, który wymaga nie tylko odpowiedniej wiedzy technicznej, ale także doświadczenia i znajomości obowiązujących norm. Tylko wykwalifikowany elektryk z uprawnieniami jest w stanie zagwarantować, że instalacja będzie bezpieczna, zgodna z przepisami, a także że będziemy mogli skorzystać z gwarancji producenta. Oto jak powinien wyglądać taki profesjonalny montaż.
Weryfikacja instalacji i dobór odpowiednich zabezpieczeń w rozdzielnicy
Praca elektryka zawsze zaczyna się od dokładnej weryfikacji. Specjalista sprawdza stan techniczny istniejącej instalacji elektrycznej w Twoim domu czy jest ona odpowiednio przygotowana do podłączenia urządzenia o tak dużej mocy. Kluczowe jest określenie typu instalacji (jednofazowa czy trójfazowa) oraz upewnienie się, że istnieje możliwość poprowadzenia dedykowanego obwodu. Następnie, na podstawie mocy płyty i przekroju zastosowanego kabla, elektryk dobiera odpowiednie zabezpieczenia w rozdzielnicy. Są to przede wszystkim wyłączniki nadprądowe, których zadaniem jest ochrona instalacji przed przeciążeniem i zwarciem. Ten etap jest absolutnie fundamentalny dla bezpieczeństwa całej instalacji.
Prawidłowe podłączenie kabla do puszki instalacyjnej i zacisków płyty
Kolejnym krokiem jest fizyczne podłączenie. Elektryk profesjonalnie podłącza przewód zasilający, który został wcześniej doprowadzony do miejsca montażu, do odpowiedniej puszki instalacyjnej. Następnie, z najwyższą starannością, podłącza ten przewód do zacisków samej płyty indukcyjnej. Kluczowe jest tutaj prawidłowe połączenie wszystkich żył: fazy (lub faz), przewodu neutralnego oraz, co niezwykle ważne, przewodu ochronnego (uziemienia). Wszystkie połączenia muszą być wykonane solidnie, bez luzów, aby uniknąć iskrzenia i przegrzewania się styków. Jak podaje portal [plytaindukcyjna.pl], prawidłowe podłączenie płyty indukcyjnej musi być wykonane przez elektryka z odpowiednimi uprawnieniami (SEP), co jest warunkiem koniecznym do zachowania gwarancji i bezpieczeństwa przeciwpożarowego.
Przeczytaj również: Kabel do silnika 4kW - 230V czy 400V? Bezpieczny wybór
Pieczątka w karcie gwarancyjnej – dlaczego bez niej tracisz ochronę producenta?
Ostatnim, ale równie ważnym etapem, jest formalne potwierdzenie wykonanej usługi. Elektryk po zakończeniu montażu powinien umieścić w karcie gwarancyjnej płyty indukcyjnej swoją pieczątkę wraz z danymi i ewentualnie numerem uprawnień. Jest to oficjalne zaświadczenie, że instalacja została wykonana przez osobę posiadającą odpowiednie kwalifikacje, zgodnie z obowiązującymi normami i zasadami sztuki budowlanej. Bez tego podpisu i pieczątki, w przypadku wystąpienia jakiejkolwiek awarii, producent może odmówić uznania gwarancji. Oznacza to, że wszelkie koszty naprawy spadną na Ciebie. Jak podkreśla [plytaindukcyjna.pl], jest to kluczowy warunek nie tylko do zachowania gwarancji, ale przede wszystkim do zapewnienia bezpieczeństwa przeciwpożarowego Twojego domu.
