Awaria jednego obwodu nie powinna wyłączać całego domu, a zabezpieczenie dobrane „na oko” może nie ochronić przewodów przed przegrzaniem. Dobrze dobrane główne zabezpieczenie elektryczne musi odpowiadać mocy przyłączeniowej, przekrojowi przewodów, układowi sieci i charakterystyce odbiorników. Poniżej wyjaśniam, czym różni się zabezpieczenie przedlicznikowe od wyłącznika głównego, jak dobrać jego wartość i których błędów zdecydowanie unikać.
Najważniejsze zasady doboru zabezpieczenia głównego
- Nie ma jednej uniwersalnej wartości zabezpieczenia dla każdego domu.
- Parametr dobiera się do przewodów, mocy przyłączeniowej i warunków operatora sieci.
- Wyłącznik różnicowoprądowy chroni przed porażeniem, ale nie zastępuje zabezpieczenia nadprądowego.
- Wyłącznik główny służy do odłączenia instalacji, lecz sam nie zawsze chroni ją przed przeciążeniem.
- Po zmianie zabezpieczeń trzeba wykonać pomiary i sprawdzić selektywność działania aparatów.
Co właściwie oznacza zabezpieczenie główne
Określenie „zabezpieczenie główne” bywa używane dla kilku różnych aparatów. W domu może oznaczać zabezpieczenie przedlicznikowe, wyłącznik główny w rozdzielnicy albo pierwszy wyłącznik nadprądowy chroniący wewnętrzną linię zasilającą.
Zabezpieczenie przedlicznikowe znajduje się zwykle przed licznikiem energii i jest związane z warunkami przyłączenia wydanymi przez operatora sieci dystrybucyjnej. Często jest zaplombowane, dlatego właściciel instalacji nie powinien samodzielnie go wymieniać ani zwiększać jego wartości.
Wyłącznik główny montowany w rozdzielnicy ma inne zadanie. Pozwala odłączyć zasilanie całego budynku podczas prac serwisowych, awarii lub zagrożenia. Może mieć funkcję izolacyjną, ale nie zawsze pełni funkcję ochrony przeciążeniowej. To ważne rozróżnienie, bo sam aparat z dużą dźwignią nie musi zabezpieczać przewodów.
Przed czym chronią poszczególne aparaty
| Element instalacji | Główne zadanie | Czego nie zastępuje |
|---|---|---|
| Wyłącznik nadprądowy | Chroni przewody przed przeciążeniem i zwarciem. | Nie zapewnia pełnej ochrony przeciwporażeniowej. |
| Bezpiecznik topikowy | Przerywa obwód po przekroczeniu dopuszczalnego prądu. | Nie jest wygodnym zamiennikiem każdego wyłącznika. |
| Wyłącznik różnicowoprądowy | Wykrywa upływ prądu i może ograniczyć ryzyko porażenia. | Nie chroni samodzielnie przed przeciążeniem. |
| Wyłącznik główny | Odłącza całą instalację lub jej część. | Nie musi wyłączać obwodu przy przeciążeniu. |
| Ogranicznik przepięć SPD | Ogranicza przepięcia pochodzące między innymi od wyładowań i łączeń. | Nie zastępuje ochrony nadprądowej ani RCD. |
Właśnie dlatego prawidłowa rozdzielnica nie opiera się na jednym „mocnym” zabezpieczeniu. Bezpieczeństwo daje cały układ współpracujących aparatów, przewodów ochronnych, uziemienia i poprawnie wykonanych połączeń.
Jak dobrać wartość zabezpieczenia głównego
Najpierw trzeba ustalić, jaką moc ma obsłużyć instalacja. W obwodzie jednofazowym przybliżoną moc można obliczyć ze wzoru P = U × I. Przy napięciu 230 V zabezpieczenie 16 A odpowiada około 3,68 kW, a 25 A około 5,75 kW.
W instalacji trójfazowej stosuje się zależność P = √3 × U × I × cos φ. Dla obciążenia o współczynniku mocy bliskim 1 zabezpieczenie 3 × 25 A daje teoretycznie około 17,3 kW. To jednak nie oznacza, że taka moc będzie stale dostępna dla wszystkich urządzeń jednocześnie.
Liczy się tak zwany współczynnik jednoczesności. Płyta indukcyjna, piekarnik, pompa ciepła i ładowarka samochodu mogą mieć dużą moc znamionową, ale zwykle nie pracują przez cały czas z pełnym obciążeniem. Z drugiej strony urządzenia grzewcze oraz ładowarki samochodowe potrafią długo pobierać wysoki prąd, więc ich wpływ trzeba policzyć, a nie zgadywać.
Najważniejsze kryteria
- Prąd znamionowy zabezpieczenia musi pasować do dopuszczalnego obciążenia przewodu.
- Trzeba uwzględnić długość przewodu, sposób jego ułożenia, temperaturę oraz liczbę żył obciążonych.
- Należy sprawdzić spodziewany prąd zwarciowy i zdolność wyłączania aparatu.
- Wartość zabezpieczenia musi być zgodna z mocą przyłączeniową oraz warunkami operatora.
- Przy kilku poziomach ochrony trzeba zachować selektywność, czyli wyłączenie możliwie najbliższego uszkodzeniu obwodu.
Najczęstszy błąd polega na zwiększeniu zabezpieczenia z 16 A do 20 albo 25 A tylko dlatego, że wyłącznik wcześniej często zadziałał. Jeśli przewód ma zbyt mały przekrój lub jest niekorzystnie ułożony, taka zmiana może spowodować jego nadmierne nagrzewanie i uszkodzenie izolacji.
Zabezpieczenie przedlicznikowe a wyłącznik główny
Te dwa elementy są często mylone, choć znajdują się w różnych punktach instalacji i podlegają innym zasadom. Aparat przedlicznikowy zabezpiecza przyłącze oraz układ pomiarowy, natomiast wyłącznik główny w rozdzielnicy pozwala użytkownikowi odłączyć instalację znajdującą się za licznikiem.
Wartość zabezpieczenia przedlicznikowego wynika z umowy i warunków przyłączenia. W praktyce spotyka się między innymi układy jednofazowe z wartościami 16 A, 20 A lub 25 A oraz zasilanie trójfazowe, na przykład 3 × 16 A, 3 × 25 A czy 3 × 32 A. Są to przykłady, a nie gotowa rekomendacja dla konkretnego budynku.
Jeżeli właściciel planuje pompę ciepła, płytę indukcyjną, warsztat albo ładowarkę samochodową, może być potrzebna zmiana mocy przyłączeniowej. W takim przypadku najpierw sprawdza się warunki operatora, stan przyłącza i przekroje przewodów, a dopiero później dobiera aparaturę.
Przeczytaj również: Płyta indukcyjna zgasła - bezpiecznik czy inna przyczyna? Sprawdź!
Co powinno znaleźć się w rozdzielnicy

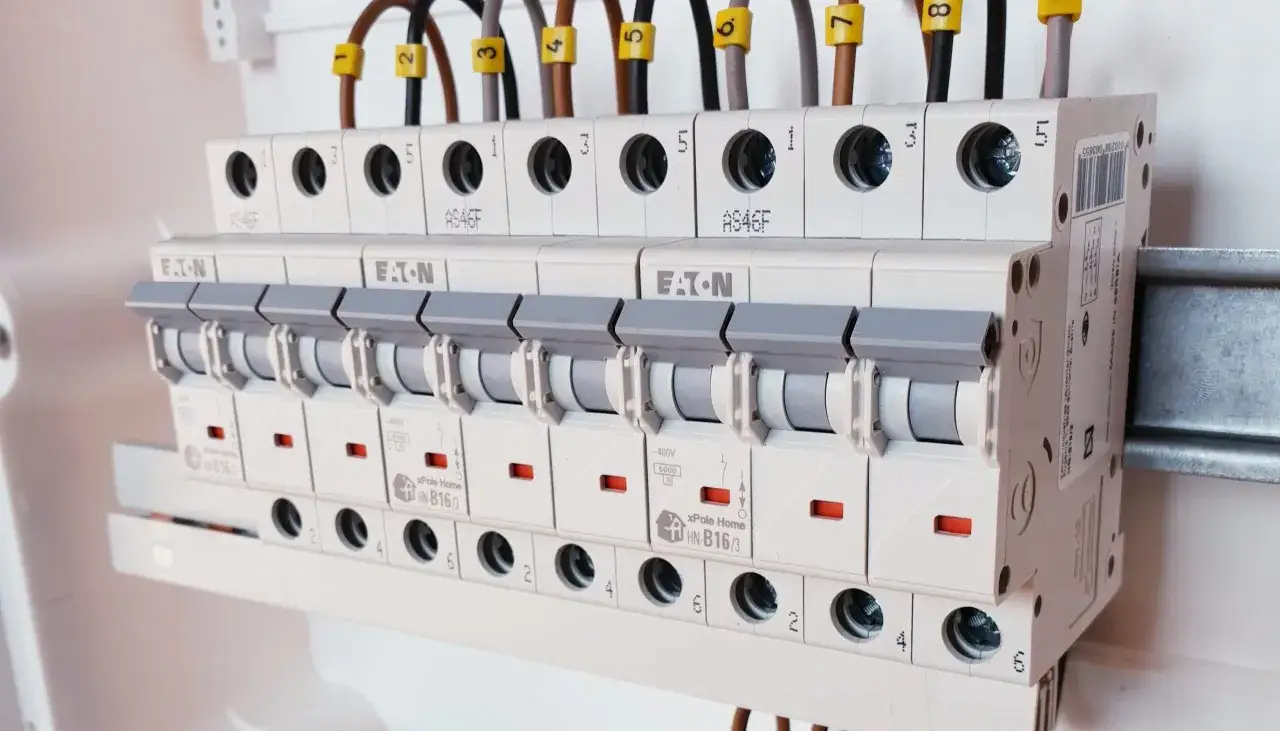

Typowy układ może obejmować rozłącznik główny, ochronę przepięciową, wyłączniki różnicowoprądowe oraz wyłączniki nadprądowe dla poszczególnych obwodów. Przy większej liczbie odbiorników dobrze sprawdzają się aparaty RCBO, które łączą funkcję różnicowoprądową i nadprądową dla jednego obwodu.
Nie jestem zwolennikiem prowadzenia całego domu przez jeden wyłącznik różnicowoprądowy. Jego zadziałanie może wtedy wyłączyć oświetlenie, lodówkę, automatykę i urządzenia grzewcze jednocześnie. Podział obwodów na kilka grup ogranicza skutki pojedynczego uszkodzenia i ułatwia znalezienie przyczyny.
RCD, SPD i ochrona przeciwporażeniowa
Wyłącznik różnicowoprądowy, potocznie nazywany różnicówką, porównuje prąd płynący przewodem fazowym i neutralnym. Jeżeli część prądu odpływa inną drogą, na przykład przez uszkodzoną obudowę urządzenia lub ciało człowieka, aparat może odłączyć obwód.
W obwodach gniazd i pomieszczeniach o podwyższonym ryzyku często stosuje się RCD o prądzie różnicowym 30 mA. Jest to ochrona dodatkowa, a nie usprawiedliwienie dla braku przewodu PE, sprawnego uziemienia czy prawidłowego połączenia przewodów.
W domach z elektroniką, zasilaczami impulsowymi, fotowoltaiką lub ładowarką samochodową dobór typu RCD wymaga większej uwagi. Typ A lepiej radzi sobie z prądami pulsującymi DC niż typ AC, ale przy niektórych urządzeniach potrzebny może być typ F albo B. Decyzję powinien poprzedzić zapis w dokumentacji odbiornika.
Ogranicznik przepięć SPD działa inaczej. Nie reaguje na typowe przeciążenie, tylko odprowadza lub ogranicza krótkotrwałe przepięcia. W rozdzielnicy głównej często stosuje się ochronę typu 1+2 albo typu 2, a dodatkowe aparaty typu 3 montuje się bliżej wrażliwych urządzeń. Skuteczność zależy również od uziemienia i długości przewodów przyłączeniowych.
Dlaczego zabezpieczenie wyłącza zasilanie
Samoczynne zadziałanie wyłącznika nie zawsze oznacza jego uszkodzenie. Najczęściej przyczyną jest przeciążenie, zwarcie, prąd rozruchowy silnika albo upływ wykryty przez RCD. Znaczenie ma to, czy aparat wyłącza się natychmiast po włączeniu urządzenia, czy dopiero po kilkunastu minutach pracy.
| Objaw | Prawdopodobna przyczyna | Bezpieczne działanie |
|---|---|---|
| Wyłączenie natychmiast po włączeniu odbiornika | Zwarcie lub uszkodzenie urządzenia. | Odłączyć odbiornik i nie próbować wielokrotnie załączać obwodu. |
| Wyłączenie po pewnym czasie | Przeciążenie albo przegrzewanie połączenia. | Ograniczyć liczbę pracujących urządzeń i zlecić diagnostykę. |
| Zadziałanie tylko RCD | Upływ prądu, wilgoć lub uszkodzona izolacja. | Odłączać obwody pojedynczo i sprawdzić instalację pomiarami. |
| Wyłączenie przy starcie silnika | Duży prąd rozruchowy pompy, sprężarki lub elektronarzędzia. | Sprawdzić charakterystykę zabezpieczenia i parametry urządzenia. |
Nie należy blokować dźwigni, wymieniać wyłącznika na większy ani zastępować bezpiecznika drutem. Takie „naprawy” usuwają objaw, ale pozostawiają przyczynę i mogą doprowadzić do pożaru instalacji.
Kiedy modernizacja zabezpieczenia ma sens
Modernizację warto rozważyć wtedy, gdy instalacja jest rozbudowywana, zabezpieczenia są stare, rozdzielnica nie ma ochrony przepięciowej albo jeden RCD wyłącza zbyt dużą część budynku. Dobrym sygnałem ostrzegawczym są również ślady grzania, zapach przypalonego tworzywa, luźne zaciski i powtarzające się wyłączenia.
Przed wymianą aparatu elektryk powinien sprawdzić układ sieci, ciągłość przewodów ochronnych, rezystancję izolacji, impedancję pętli zwarcia i działanie RCD. Dopiero wyniki tych pomiarów pokazują, czy problem leży w samym zabezpieczeniu, przewodzie, odbiorniku czy połączeniu.
W starszych budynkach szczególnej uwagi wymaga instalacja dwuprzewodowa z przewodem PEN. Nie wolno bez analizy rozdzielać przewodu neutralnego i ochronnego ani montować RCD w przypadkowym miejscu. Modernizacja rozdzielnicy bez oceny całej instalacji może stworzyć pozorne poczucie bezpieczeństwa.
Kontrolę instalacji elektrycznej i środków ochrony przeciwporażeniowej wykonuje się co najmniej raz na 5 lat, a także po większej przebudowie, zalaniu, pożarze lub poważnej awarii. W budynku z fotowoltaiką, pompą ciepła albo ładowarką samochodową częstsza kontrola może być rozsądną decyzją eksploatacyjną, nawet jeśli nie wynika bezpośrednio z podstawowego terminu.
Bezpieczna decyzja zaczyna się od pomiarów
Najprostsza zasada brzmi: nie dobiera się zabezpieczenia głównego wyłącznie do mocy urządzeń. Trzeba połączyć moc przyłączeniową, przekrój przewodów, sposób ułożenia, spodziewane obciążenie i parametry zwarciowe.
Jeżeli zabezpieczenie często wyłącza, nie traktowałbym tego jako uciążliwości do obejścia, lecz jako informację o stanie instalacji. Prawidłowo wykonany przegląd, selektywny podział obwodów i pomiary elektryczne zwykle dają więcej niż sama wymiana aparatu na większy.
Przy pracy w rozdzielnicy trzeba odłączyć zasilanie, potwierdzić brak napięcia i korzystać z pomocy osoby posiadającej odpowiednie kwalifikacje. W instalacjach domowych kilka minut diagnostyki może zdecydować o tym, czy zabezpieczenie rzeczywiście chroni przewody, ludzi i budynek.
