Gdy trzeba sprawdzić, ile energii pobiera grzejnik, silnik albo ładowarka, najważniejsze są trzy dane: napięcie, natężenie prądu i rodzaj obwodu. Poniżej wyjaśniam, jaki wzór na moc elektryczną zastosować w prądzie stałym, instalacji jednofazowej i układzie trójfazowym, a także pokazuję praktyczne przykłady oraz typowe błędy.
Najważniejsze zależności pozwalają szybko obliczyć moc urządzenia
- Prąd stały: moc oblicza się ze wzoru P = U × I.
- Obwód rezystancyjny: można użyć także P = I² × R albo P = U² ÷ R.
- Prąd przemienny: dla odbiornika jednofazowego potrzebny jest współczynnik mocy cos φ.
- Układ trójfazowy: moc czynną wyznacza się najczęściej ze wzoru P = √3 × U × I × cos φ.
- Jednostką mocy jest wat, a 1000 W oznacza 1 kW.
Najprostszy wzór na moc elektryczną
W podstawowym obwodzie elektrycznym moc oznacza szybkość przekazywania energii. Jeżeli znam napięcie i natężenie prądu, korzystam ze wzoru P = U × I. Symbol P oznacza moc w watach, U napięcie w woltach, a I natężenie w amperach.
Przykład jest prosty. Odbiornik zasilany napięciem 230 V pobiera prąd o natężeniu 2 A, więc jego moc wynosi 230 V × 2 A = 460 W. Taki wynik mówi, ile energii urządzenie pobiera w danej chwili, ale nie określa jeszcze zużycia energii w ciągu dnia.
W przypadku prądu stałego, na przykład z akumulatora lub zasilacza DC, ta zależność zwykle wystarcza. Trzeba tylko pilnować jednostek. Napięcie podane w kilowoltach i prąd w miliamperach należy wcześniej przeliczyć na wolty i ampery.
Co oznaczają symbole we wzorze
| Symbol | Znaczenie | Jednostka |
|---|---|---|
| P | Moc | W, kW |
| U | Napięcie elektryczne | V |
| I | Natężenie prądu | A |
| R | Rezystancja, czyli opór elektryczny | Ω |
Jak dobrać wzór, gdy znasz opór lub natężenie
Nie zawsze mierzymy jednocześnie napięcie i prąd. Jeżeli znam opór odbiornika, mogę przekształcić prawo Ohma i użyć jednej z dwóch dodatkowych zależności: P = I² × R albo P = U² ÷ R.
Pierwszy wariant przydaje się wtedy, gdy znam natężenie oraz rezystancję. Drugi jest wygodny, gdy znam napięcie i opór. Dla grzałki o rezystancji 46 Ω podłączonej do 230 V moc wynosi około 1150 W, ponieważ 230² ÷ 46 daje właśnie taką wartość.
Te wzory najlepiej sprawdzają się przy odbiornikach rezystancyjnych, takich jak grzałki, czajniki, żarówki tradycyjne czy proste rezystory. W przypadku silnika, transformatora, sprężarki albo zasilacza elektronicznego sam opór omowy nie opisuje całego zachowania urządzenia.
Przeliczanie jednostek bez pomyłek
Najczęściej błąd nie wynika z matematyki, tylko z jednostek. 1 kW = 1000 W, a 1 mA to 0,001 A. Jeżeli urządzenie ma moc 2,4 kW, w podstawieniach należy przyjąć 2400 W, chyba że wynik chcemy od razu podać w kilowatach.
W praktyce zawsze sprawdzam też, czy podana moc jest znamionowa. Oznacza ona wartość przewidzianą dla określonych warunków pracy, a niekoniecznie stały pobór w każdej sekundzie. Lodówka, pompa ciepła czy elektronarzędzie mogą pobierać różną moc zależnie od obciążenia.
Moc w instalacji jednofazowej i trójfazowej
W domowej instalacji jednofazowej napięcie skuteczne wynosi zwykle około 230 V. Dla prostego odbiornika, który nie powoduje istotnego przesunięcia fazowego, można przyjąć P ≈ U × I. Tak działa w przybliżeniu obliczenie dla grzałki o mocy 2000 W, która pobiera około 8,7 A.
Przy urządzeniach indukcyjnych i elektronicznych trzeba uwzględnić współczynnik mocy. Dla jednofazowego prądu przemiennego stosuje się wzór P = U × I × cos φ. Współczynnik cos φ pokazuje, jaka część mocy pozornej jest faktycznie zamieniana na pracę, ciepło lub światło.
Jeśli silnik jednofazowy pracuje przy napięciu 230 V, pobiera 6 A, a jego cos φ wynosi 0,8, moc czynna wynosi 230 × 6 × 0,8 = 1104 W. Bez uwzględnienia współczynnika mocy wynik byłby zawyżony.
Obliczenia dla układu trójfazowego
W instalacji trójfazowej symetrycznej najczęściej korzysta się ze wzoru P = √3 × U × I × cos φ. U oznacza napięcie międzyfazowe, zwykle 400 V, a I natężenie prądu w jednej fazie.
Dla silnika trójfazowego pobierającego 10 A przy napięciu 400 V i cos φ równym 0,85 moc czynna wyniesie około 5,9 kW. To nie jest jeszcze informacja o mocy mechanicznej na wale, ponieważ silnik ma dodatkowo straty i określoną sprawność.

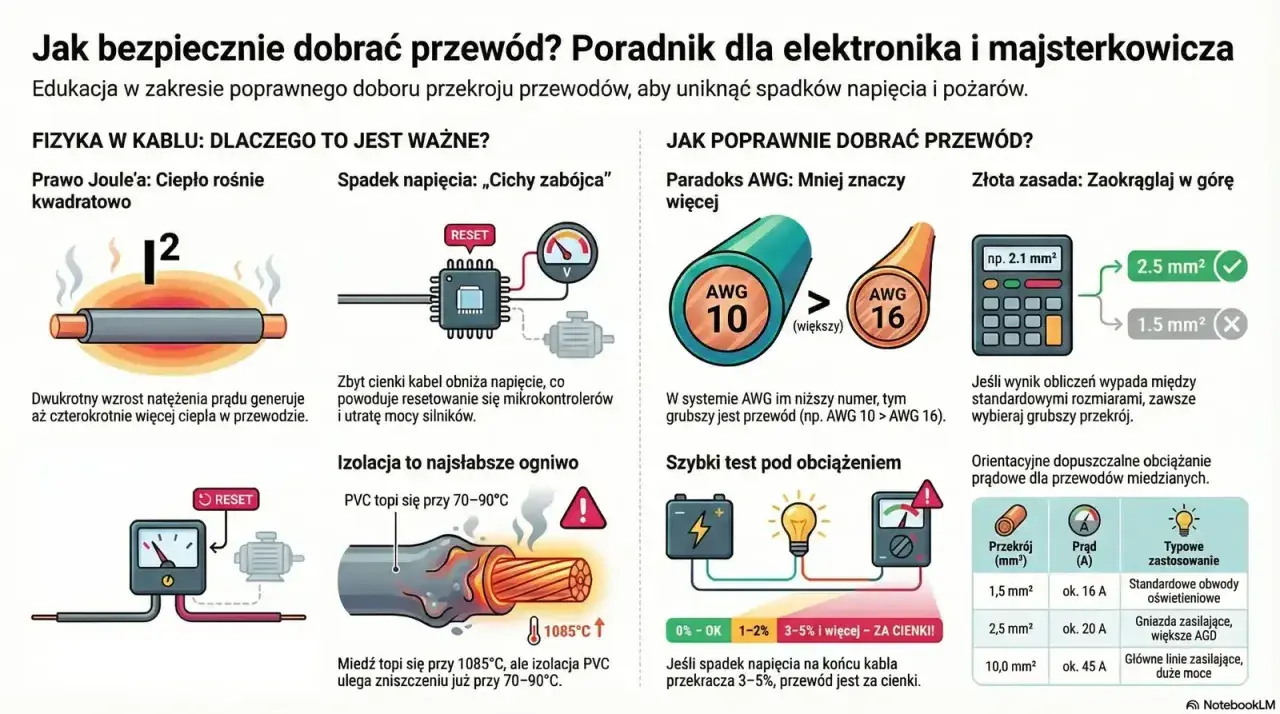

W obliczeniach instalacyjnych nie należy utożsamiać mocy urządzenia z prądem zabezpieczenia. Dobór wyłącznika nadprądowego zależy również od przekroju przewodów, sposobu ułożenia, charakterystyki zabezpieczenia, prądu rozruchowego i warunków zwarciowych.
Moc czynna, bierna i pozorna nie oznaczają tego samego
W prądzie przemiennym spotykamy trzy podstawowe rodzaje mocy. Moc czynna P, wyrażana w watach, odpowiada za rzeczywiste wykorzystanie energii. To ona zasila grzałkę, napędza silnik albo dostarcza światło.
Moc bierna Q jest związana z okresowym magazynowaniem energii w polu magnetycznym cewek lub polu elektrycznym kondensatorów. Nie wykonuje użytecznej pracy, ale wpływa na prąd płynący w przewodach i obciążenie sieci.
Moc pozorna S jest iloczynem napięcia i prądu. W układzie jednofazowym można ją zapisać jako S = U × I, a jej jednostką jest woltoamper, czyli VA. Zależność między mocami opisuje trójkąt mocy: S² = P² + Q².
| Rodzaj mocy | Symbol | Jednostka | Praktyczne znaczenie |
|---|---|---|---|
| Czynna | P | W | Energia zamieniana na pracę, ciepło lub światło |
| Bierna | Q | var | Energia wymieniana między źródłem a elementami reakcyjnymi |
| Pozorna | S | VA | Całkowite obciążenie elektryczne układu |
To rozróżnienie ma znaczenie zwłaszcza przy większych instalacjach z silnikami, pompami, falownikami i transformatorami. Niski cos φ oznacza, że dla uzyskania tej samej mocy czynnej trzeba przesłać większy prąd, co zwiększa straty w przewodach.
Najczęstsze błędy przy obliczaniu mocy
Pierwszy błąd to użycie napięcia 230 V w obliczeniu dla urządzenia trójfazowego bez sprawdzenia, czy chodzi o napięcie fazowe, czy międzyfazowe. Drugi polega na pominięciu cos φ przy silnikach i innych odbiornikach indukcyjnych.
Często myli się też moc z energią. Moc 2 kW oznacza chwilową zdolność pobierania energii, natomiast zużycie po dwóch godzinach pracy wynosi 4 kWh. To właśnie kilowatogodziny pojawiają się na rozliczeniu za energię elektryczną.
Nie zakładam również, że wartość z tabliczki znamionowej zawsze odpowiada aktualnemu poborowi. Czajnik może pracować blisko mocy znamionowej, ale wiertarka bez obciążenia pobierze znacznie mniej niż podczas wiercenia w twardym materiale.
Przeczytaj również: Energia czynna pobrana - Klucz do niższych rachunków za prąd
Jak sprawdzić wynik w praktyce
- Odczytaj napięcie i prąd z tabliczki znamionowej albo miernika.
- Sprawdź, czy urządzenie pracuje w obwodzie stałym, jednofazowym czy trójfazowym.
- Poszukaj wartości cos φ i sprawności, jeśli producent je podaje.
- Podstaw dane do właściwego wzoru i ujednolić jednostki.
- Porównaj wynik z mocą znamionową oraz zabezpieczeniem obwodu.
Do szybkiej kontroli wystarczy watomierz podłączany do gniazda, ale przy większych odbiornikach potrzebne są odpowiednie mierniki cęgowe lub analizatory parametrów sieci. Pomiar instalacji pod napięciem powinien wykonywać elektryk z właściwymi kwalifikacjami.
Jak zapamiętać właściwą zależność
Najprostsza reguła brzmi: gdy znasz napięcie i prąd, zacznij od P = U × I. Gdy pojawia się prąd przemienny, silnik lub transformator, sprawdź cos φ, a przy układzie trójfazowym użyj czynnika √3.
Do codziennych obliczeń domowych najczęściej wystarczy rozróżnić moc w watach od energii w kilowatogodzinach. Przy projektowaniu instalacji trzeba jednak uwzględnić także prądy rozruchowe, sprawność, moc bierną, przekroje przewodów i zabezpieczenia, bo sam wynik z jednego wzoru nie gwarantuje poprawnego ani bezpiecznego doboru urządzeń.
