Jedno uderzenie pioruna albo zwykłe przepięcie łączeniowe może uszkodzić router, automatykę bramy, pompę ciepła i sprzęt RTV w kilka sekund. Dobrze dobrany ogranicznik przepięć pomaga odprowadzić niebezpieczny impuls do uziemienia, ale tylko wtedy, gdy pasuje do układu sieci, instalacji odgromowej i sposobu prowadzenia przewodów. Pokażę, czym różnią się typy T1, T2 i T3, jak wybrać właściwe urządzenie, gdzie je zamontować oraz ile zwykle kosztuje taka ochrona.
Dobrze dobrana ochrona zaczyna się od instalacji, nie od samego aparatu
- Typ T1 odprowadza część energii prądu piorunowego i stosuje się go głównie przy instalacji odgromowej lub zasilaniu napowietrznym.
- Typ T2 chroni instalację przed przepięciami atmosferycznymi indukowanymi i łączeniowymi.
- Typ T3 stanowi końcowy stopień ochrony blisko wrażliwego urządzenia.
- Przewody przyłączeniowe powinny być możliwie krótkie, najlepiej o łącznej długości do 0,5 m.
- Montaż w 2026 roku kosztuje zwykle około 150-500 zł za robociznę, bez ceny aparatu i ewentualnej modernizacji rozdzielnicy.
Co dzieje się podczas przepięcia i jak działa SPD
Przepięcie to krótkotrwały wzrost napięcia ponad poziom, dla którego zaprojektowano instalację i podłączone urządzenia. Może powstać po wyładowaniu atmosferycznym w pobliżu przewodów, ale także podczas załączania dużych odbiorników, pracy silników, transformatorów czy urządzeń przemysłowych.
W normalnych warunkach aparat ochronny pozostaje praktycznie nieaktywny. Gdy napięcie gwałtownie rośnie, jego element ochronny zmienia swoje właściwości i tworzy drogę dla impulsu do przewodu ochronnego oraz uziemienia. Dzięki temu napięcie docierające do odbiorników zostaje ograniczone, a energia przepięcia nie musi przejść przez delikatne układy elektroniczne.
Warystor i iskiernik pełnią różne funkcje
W ogranicznikach spotyka się przede wszystkim warystory oraz iskierniki. Warystor reaguje bardzo szybko i dobrze sprawdza się przy ochronie przed przepięciami o mniejszej energii. Iskiernik może natomiast odprowadzić znacznie większy prąd, dlatego często wykorzystuje się go w urządzeniach typu T1.
Nie oznacza to, że jeden rodzaj elementu zawsze jest najlepszy. Liczy się cały układ ochrony, jego napięcie pracy, zdolność odprowadzania prądu, sposób dobezpieczenia i koordynacja z kolejnymi stopniami.
Czego ogranicznik nie załatwi
SPD nie zastępuje wyłącznika nadprądowego, różnicowoprądowego ani prawidłowego uziemienia. Nie chroni też automatycznie przewodów internetowych, antenowych, telefonicznych ani instalacji fotowoltaicznej, jeśli nie zastosowano dla nich odpowiednich zabezpieczeń.
W praktyce często spotykam oczekiwanie, że jeden moduł w rozdzielnicy zabezpieczy cały dom przed każdym skutkiem burzy. To zbyt duże uproszczenie. Skuteczna ochrona wymaga połączenia uziemienia, połączeń wyrównawczych, ochrony zasilania i zabezpieczenia linii sygnałowych.
Typ 1, 2 i 3 nie oznaczają tego samego poziomu ochrony
Podział na T1, T2 i T3 opisuje przeznaczenie oraz warunki badania aparatu. W starszych opisach można jeszcze spotkać oznaczenia klasy B, C i D. Obecnie częściej używa się oznaczeń typu oraz klasy testowej I, II i III.
| Typ | Główne zadanie | Typowe miejsce montażu | Kiedy jest potrzebny |
|---|---|---|---|
| T1 | Odprowadzenie części prądu piorunowego o dużej energii | Złącze, rozdzielnica główna, granica stref LPZ 0/1 | Instalacja odgromowa, linia napowietrzna, podwyższone ryzyko wyładowań |
| T2 | Ograniczenie przepięć atmosferycznych indukowanych i łączeniowych | Rozdzielnica główna lub podrozdzielnica | Większość nowych instalacji budynkowych |
| T3 | Końcowa ochrona wrażliwych odbiorników | Blisko gniazda lub urządzenia | Komputery, automatyka, alarmy, sterowniki i elektronika |
W domu jednorodzinnym bez zewnętrznej instalacji odgromowej często stosuje się aparat T2, a przy większym ryzyku rozwiązanie kombinowane T1+T2. Jeżeli budynek ma piorunochron albo jest zasilany linią napowietrzną, sam T2 może nie zapewnić odpowiedniej odporności na impuls o dużej energii.
Typ T3 nie jest tańszym zamiennikiem ochrony w rozdzielnicy. To trzeci stopień zabezpieczenia, który ma sens po wcześniejszym ograniczeniu energii w rozdzielnicy głównej. Listwa z funkcją przeciwprzepięciową może pełnić podobną rolę, ale jej skuteczność zależy od jakości wykonania, poprawnego przewodu ochronnego i rzeczywistych parametrów.
Jak dobrać ogranicznik przepięć do instalacji
Dobór zaczynam od sprawdzenia instalacji, a nie od przeglądania katalogu. Ten sam model nie będzie właściwy dla sieci TN-C, TN-S i TT, mimo że wszystkie pracują przy napięciu 230/400 V.
Najpierw ustal układ sieci
W układzie TN-C przewód PEN pełni jednocześnie funkcję neutralną i ochronną, natomiast w TN-S przewody N i PE są już rozdzielone. W układzie TT sposób połączenia ochrony wygląda jeszcze inaczej. Aparat powinien mieć konfigurację zgodną z układem sieci oraz liczbą chronionych torów.
Nie wybierałbym urządzenia wyłącznie po haśle „trójfazowy”. Trzeba sprawdzić, czy instalacja ma układ 3+0, 3+1, 1+0 albo 1+1, gdzie znajduje się punkt rozdziału PEN oraz jakie zabezpieczenie główne pracuje przed rozdzielnicą.
Parametry, które naprawdę mają znaczenie
- Uc, czyli maksymalne napięcie trwałej pracy. Musi odpowiadać napięciu i układowi sieci.
- Up, czyli napięciowy poziom ochrony. Im niższa wartość, tym niższe napięcie pozostaje na zaciskach chronionego obwodu.
- In i Imax, czyli znamionowy i maksymalny prąd wyładowczy dla typowych impulsów 8/20 µs.
- Iimp dla typu T1, określający odporność na impuls o kształcie 10/350 µs.
- Zdolność zwarciowa oraz wymagane zabezpieczenie nadprądowe.
- Sygnalizacja zużycia, najlepiej z mechanicznym wskaźnikiem i opcjonalnym stykiem zdalnym.
Popularne wartości, takie jak 275 V dla części aparatów w sieciach TN, nie są uniwersalną receptą. W sieci TT, przy nietypowym napięciu lub określonych warunkach zasilania potrzebne mogą być inne parametry. Dane z tabliczki znamionowej i dokumentacji producenta są ważniejsze niż sam napis T2.
Kiedy wybrać urządzenie kombinowane
Rozwiązanie T1+T2 upraszcza ochronę w rozdzielnicy głównej, zwłaszcza gdy brakuje miejsca albo trzeba ograniczyć liczbę połączeń. Nie zawsze jest jednak najtańsze i nie zawsze zastąpi pełną ochronę wielostopniową.
Przy dużym domu, kilku rozdzielnicach, długich obwodach oraz rozbudowanej automatyce często lepiej zaplanować ochronę strefową. Wtedy główny aparat ogranicza największy impuls, a kolejne urządzenia zmniejszają napięcie przy podrozdzielnicach i odbiornikach końcowych.

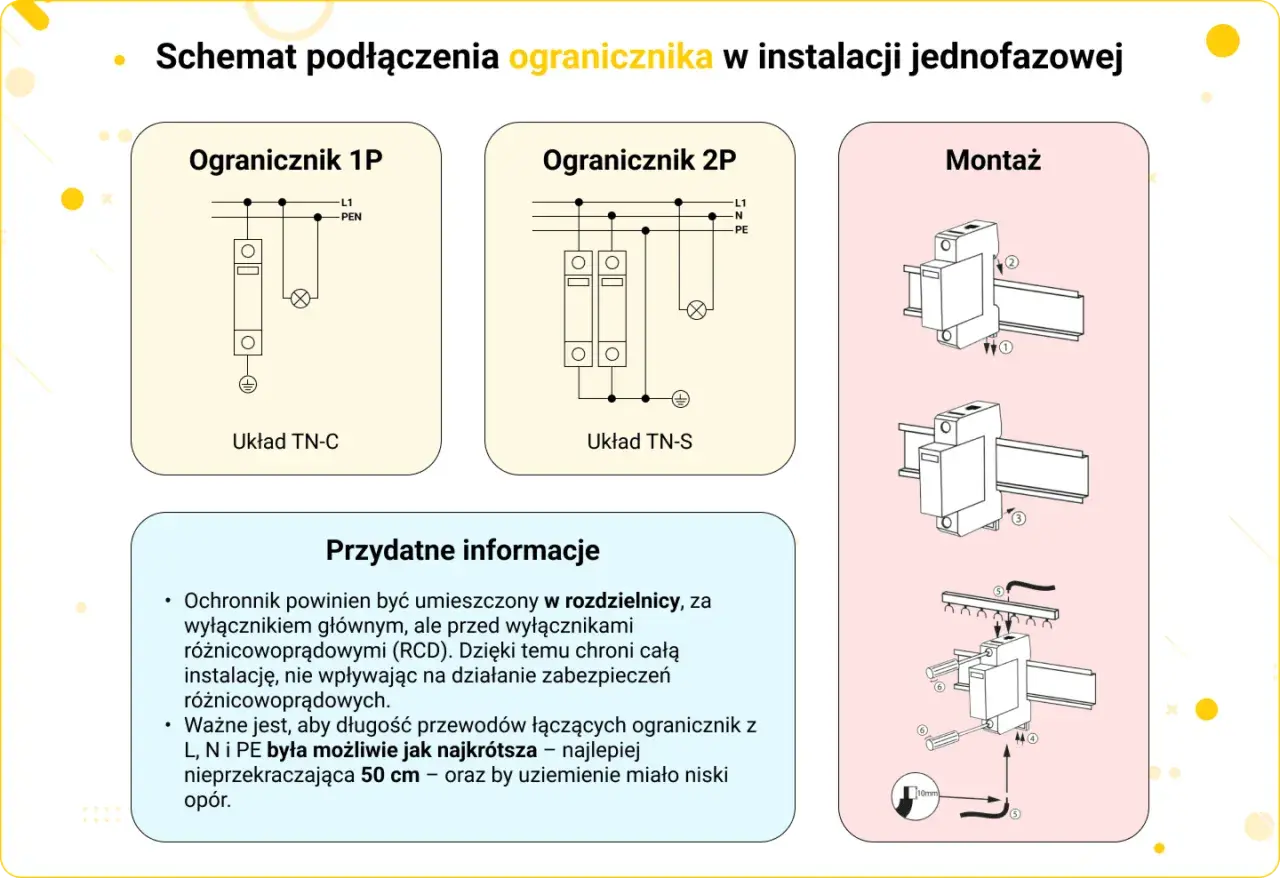

Gdzie zamontować aparat i dlaczego przewody są tak ważne
Najczęściej montuje się go w rozdzielnicy głównej, możliwie blisko miejsca wprowadzenia zasilania i głównej szyny uziemiającej. W większych obiektach dodatkowe stopnie trafiają do podrozdzielnic, zwłaszcza gdy przewody między rozdzielnicami są długie lub zasilają wrażliwą elektronikę.
Połączenia powinny być krótkie, proste i pozbawione zbędnych pętli. Zgodnie z praktyką instalatorską całkowita długość przewodów przyłączających aparat powinna wynosić nie więcej niż około 0,5 m. Długi przewód zwiększa indukcyjność i może sprawić, że napięcie na odbiorniku będzie wyższe, niż wynikałoby z samego parametru Up.
Wymagane są odpowiednie przewody i dobezpieczenie
Przekrój przewodów zależy od typu aparatu, spodziewanego prądu oraz zaleceń producenta. Często spotyka się przewody miedziane o przekroju około 6 mm² dla T2 i 16 mm² dla T1, ale te wartości nie powinny być kopiowane bez sprawdzenia dokumentacji konkretnego modelu.
Niektóre urządzenia mają wbudowane zabezpieczenie, inne wymagają zewnętrznego bezpiecznika lub wyłącznika. Dobór dobezpieczenia musi uwzględniać prąd zwarciowy instalacji, charakterystykę aparatu i wymagania producenta. Zbyt małe zabezpieczenie może powodować niepotrzebne wyłączenia, a zbyt duże pogorszyć bezpieczeństwo.
Przeczytaj również: Jak podłączyć różnicówkę? Schemat i błędy, których unikniesz
Nie zapominaj o przewodach danych
Przepięcie może wejść do budynku nie tylko przez kabel zasilający. Wrażliwe są również przewody Ethernet prowadzone na zewnątrz, linie monitoringu, anteny, domofony, systemy alarmowe, sterowanie bramą oraz przewody instalacji PV.
Jeżeli kosztowny sterownik jest zasilany przez zabezpieczony obwód, ale komunikacja biegnie niechronionym przewodem na zewnątrz, ochrona pozostaje niepełna. W takich miejscach potrzebne są dedykowane ograniczniki dla torów sygnałowych, dobrane do napięcia, rodzaju transmisji i sposobu uziemienia ekranu.
Ile kosztuje zabezpieczenie instalacji w 2026 roku
Cena zależy od klasy aparatu, liczby biegunów, marki, miejsca montażu i stanu rozdzielnicy. W sklepach podstawowe modele T2 kosztują mniej więcej 130-250 zł, natomiast rozwiązania czterobiegunowe renomowanych producentów często mieszczą się w przedziale 200-450 zł.
| Zakres prac lub materiał | Orientacyjny koszt brutto | Co może zmienić cenę |
|---|---|---|
| Podstawowy aparat T2 | 130-250 zł | Liczba biegunów, producent, wymienne wkładki |
| Rozbudowany T2 lub T1+T2 | 300-900 zł i więcej | Odporność na prąd piorunowy, sygnalizacja, konstrukcja kombinowana |
| Końcowa ochrona T3 | 50-250 zł | Forma modułowa, gniazdowa lub listwa zasilająca |
| Montaż w istniejącej rozdzielnicy | 150-500 zł | Dojazd, liczba modułów, dostęp do przewodów, region |
| Pomiary i dokumentacja | 100-300 zł lub więcej | Zakres pomiarów i wielkość instalacji |
Jeżeli w rozdzielnicy nie ma miejsca, przewody są zbyt krótkie albo instalacja wymaga przebudowy, całkowity koszt może wzrosnąć do 600-1100 zł za urządzenie z montażem. Przy okazji warto sprawdzić stan uziemienia, bo sam aparat nie zadziała prawidłowo bez bezpiecznej drogi odprowadzenia energii.
Największą oszczędnością nie jest kupno najtańszego modułu. Lepiej poprosić o wycenę z rozbiciem na aparat, dobezpieczenie, przewody, robociznę i pomiary. Dzięki temu od razu widać, czy oferta obejmuje tylko przykręcenie urządzenia, czy rzeczywiście kompletną modernizację ochrony.
Błędy, przez które ochrona działa tylko na papierze
- Wybór po cenie i liczbie modułów bez sprawdzenia układu sieci oraz parametrów Uc i Up.
- Zbyt długie przewody prowadzone dookoła aparatury zamiast krótkim, prostym połączeniem.
- Brak dobezpieczenia wymaganego przez producenta konkretnego modelu.
- Podłączenie T1 lub T2 bez sprawnego uziemienia i bez poprawnych połączeń wyrównawczych.
- Traktowanie listwy przeciwprzepięciowej jako ochrony całego budynku.
- Brak zabezpieczeń przewodów teleinformatycznych wychodzących poza budynek.
- Pomijanie wskaźnika zużycia po silnej burzy albo po awarii w sieci.
Po zadziałaniu aparatu moduł może nie wyglądać na uszkodzony, dlatego należy kontrolować jego wskaźnik. W modelach z wymienną wkładką wymiana jest zwykle prostsza i tańsza niż wymiana całego urządzenia, ale zawsze trzeba zastosować element zgodny z daną serią.
Montaż w rozdzielnicy powinien wykonać elektryk z odpowiednimi uprawnieniami i znajomością układu instalacji. Praca przy aparaturze pod napięciem, bez identyfikacji przewodów i pomiarów końcowych, nie jest rozsądnym miejscem na oszczędności.
Jak podejść do wyboru bez zgadywania
Przed zakupem przygotowałbym zdjęcie rozdzielnicy, informację o rodzaju zasilania, dane o instalacji odgromowej i listę najdroższych urządzeń. Trzeba też sprawdzić, czy w budynku działa fotowoltaika, pompa ciepła, wallbox, monitoring albo automatyka z przewodami prowadzonymi na zewnątrz.
Najlepsza decyzja zwykle nie polega na wyborze „najmocniejszego” aparatu. Chodzi o stworzenie układu, w którym każdy stopień ochrony ma swoje zadanie, przewody są krótkie, uziemienie sprawne, a parametry odpowiadają rzeczywistym warunkom zasilania.
Jeżeli instalacja jest nowa, ochronę przeciwprzepięciową najlepiej zaplanować razem z rozdzielnicą i uziemieniem. W starszym domu najpierw trzeba ocenić stan przewodów, układ sieci oraz możliwość bezpiecznego rozdziału przewodu PEN. Dopiero na tej podstawie dobiera się właściwe SPD.
