Awaria jednego urządzenia nie powinna pozbawiać prądu całego domu, dlatego liczba obwodów podłączonych za jednym wyłącznikiem różnicowoprądowym ma duże znaczenie. Pytanie, ile obwodów na jednej różnicówce można bezpiecznie zastosować, nie ma jednej liczby dla każdej instalacji. Wyjaśniam, od czego zależy ten dobór, pokazuję praktyczne układy dla mieszkania i domu oraz wskazuję błędy, które często powodują przypadkowe zadziałania RCD.
Najważniejsze zasady doboru różnicówki
- Brak sztywnego limitu liczby obwodów wynika z polskich przepisów i norm.
- W typowej instalacji rozsądna grupa obejmuje zwykle 3-6 obwodów, ale ostatecznie decydują prądy upływu i przeznaczenie odbiorników.

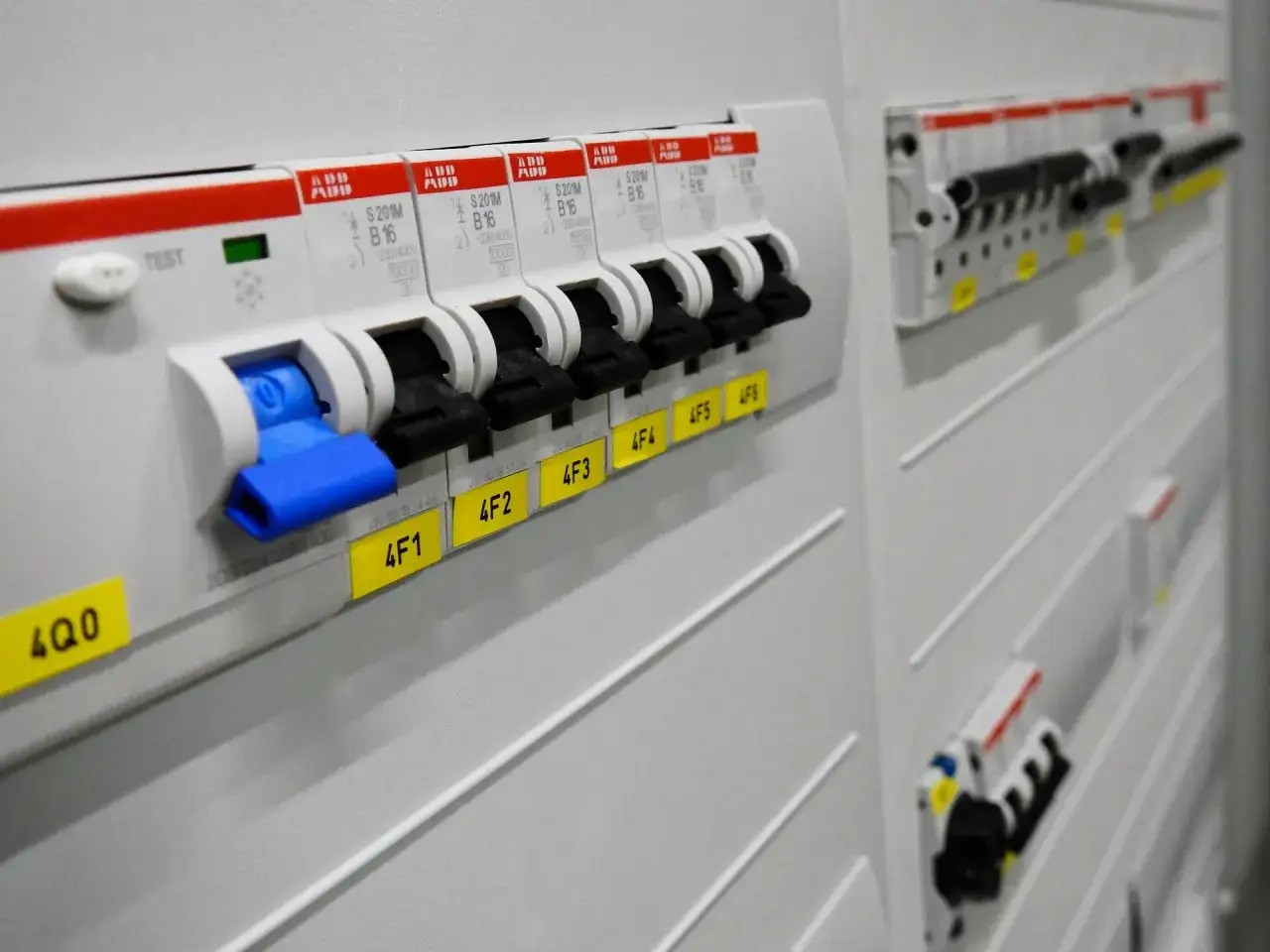

- Jeden RCD chroni kilka obwodów, lecz po jego zadziałaniu wszystkie zostają wyłączone.
- Różnicówka 30 mA nie zastępuje wyłączników nadprądowych i sama nie chroni przed przeciążeniem.
- Odbiorniki takie jak ładowarka samochodu, pompa ciepła czy falownik często wymagają osobnego zabezpieczenia.
- W większym domu lepiej zastosować kilka grup RCD albo aparaty RCBO niż jeden wyłącznik na całą rozdzielnicę.
Nie ma jednej liczby obwodów dla każdej różnicówki
W polskich wymaganiach nie znajdziemy prostej zasady typu „maksymalnie pięć obwodów na jeden RCD”. Można więc podłączyć kilka obwodów za jednym aparatem, o ile instalacja została prawidłowo zaprojektowana, a sam wyłącznik ma odpowiednie parametry. Liczba nie może jednak wynikać wyłącznie z tego, ile modułów zostało wolnych w rozdzielnicy.
W praktyce przyjmuję, że 3-6 obwodów za jednym RCD to często wygodny punkt wyjścia dla zwykłej instalacji mieszkaniowej. Nie jest to norma ani bezwzględny limit. Przy małych prądach upływu grupa może być większa, natomiast kilka urządzeń elektronicznych, grzałek lub zasilaczy może uzasadniać podział już przy dwóch albo trzech obwodach.
Najważniejszy kompromis jest prosty. Jeden RCD oznacza niższy koszt i mniej miejsca w rozdzielnicy, ale jego zadziałanie odłącza wszystkie podłączone za nim obwody. Gdy różnicówka zasila oświetlenie, lodówkę, router i gniazda, drobna usterka pralki może wyłączyć również urządzenia, które działały prawidłowo.
Co naprawdę ogranicza liczbę obwodów
Różnicówka mierzy różnicę między prądem wypływającym przewodami fazowymi a prądem wracającym przewodem neutralnym. Jeżeli część prądu popłynie do przewodu ochronnego lub przez uszkodzoną izolację do ziemi, aparat może odłączyć zasilanie. Dla popularnego RCD 30 mA próg zadziałania wynosi około 0,03 A prądu różnicowego, a nie 30 A prądu roboczego.
Każdy odbiornik ma pewien naturalny prąd upływu. Zasilacze impulsowe, filtry przeciwzakłóceniowe, sterowniki LED, pralki, komputery i urządzenia z falownikiem mogą powodować jego sumowanie. Orientacyjnie często projektuje się instalację tak, aby stały prąd upływu grupy nie przekraczał około 30% czułości RCD. Dla aparatu 30 mA daje to mniej więcej 9 mA zapasu, choć pomiar i charakter odbiorników są ważniejsze od samej kalkulacji.
Trzeba sprawdzić także parametry samego aparatu. RCD 40 A może przenosić określony prąd roboczy, ale nie oznacza to, że wolno bez żadnej analizy zasilić za nim cztery wyłączniki B16 i obciążyć je jednocześnie maksymalnym prądem. Znaczenie mają prąd znamionowy RCD, zabezpieczenie poprzedzające, przekroje przewodów oraz współczynnik jednoczesności.
Typ RCD ma znaczenie
Do współczesnych instalacji mieszkaniowych najczęściej stosuje się RCD typu A, który reaguje także na pulsujący prąd stały. Typ AC bywa niewystarczający przy wielu nowoczesnych urządzeniach elektronicznych. Dla falowników, ładowarek samochodowych i wybranych pomp ciepła producent może wymagać typu F albo B lub zastosowania konkretnego rozwiązania wbudowanego w urządzenie.
Przeczytaj również: Zgasło światło? Jak włączyć wywalone korki - poradnik
Przewód neutralny musi należeć do tej samej grupy
Za jednym RCD nie wolno mieszać przewodów neutralnych z różnych grup. Każda różnicówka powinna mieć własną, odseparowaną szynę N, a wszystkie przewody robocze danego obwodu muszą przechodzić przez właściwy aparat. Pomylenie neutralnych przewodów jest jedną z najczęstszych przyczyn sytuacji, w której RCD wyłącza się natychmiast po włączeniu obciążenia.
Jak podzielić obwody w mieszkaniu i domu
Podział powinien uwzględniać nie tylko liczbę przewodów, ale też funkcję pomieszczeń i konsekwencje awarii. Ja staram się tak grupować obwody, aby jedno zadziałanie nie wyłączało jednocześnie całego oświetlenia, chłodzenia żywności i podstawowej komunikacji w domu.
| Przykładowa grupa | Obwody | Ocena rozwiązania |
|---|---|---|
| RCD 1 | gniazda pokoi, oświetlenie części dziennej, gniazda przedpokoju | Możliwa przy małej liczbie odbiorników i niskich prądach upływu. |
| RCD 2 | kuchnia, zmywarka, pralka, gniazda łazienki | Lepszy podział niż wspólna ochrona całego mieszkania, ale urządzenia o większym ryzyku awarii można wydzielić. |
| RCD 3 | garaż, ogród, gniazda zewnętrzne, warsztat | Rozsądna grupa dla obwodów narażonych na wilgoć i uszkodzenia mechaniczne. |
| RCBO | lodówka, zamrażarka, alarm, serwer, pompa obiegowa | Obwód wyłącza się niezależnie, więc awaria nie pozbawia zasilania pozostałych części domu. |
W mieszkaniu z kilkoma obwodami często wystarczą dwa RCD, na przykład osobno dla kuchni i łazienki oraz osobno dla pozostałych pomieszczeń. W domu jednorodzinnym zwykle wygodniej zastosować trzy lub więcej grup, szczególnie gdy są garaż, ogród, warsztat i rozbudowana automatyka.
Obwody gniazd wtyczkowych, zwłaszcza w łazience, kuchni i na zewnątrz, wymagają szczególnej uwagi. Ochrona uzupełniająca RCD o czułości do 30 mA jest w wielu takich zastosowaniach wymagana, ale sama różnicówka nie zastępuje prawidłowego przewodu ochronnego, połączeń wyrównawczych i sprawdzenia impedancji pętli zwarcia.
Kiedy jeden RCD to zły pomysł
Wspólny aparat nie jest dobrym rozwiązaniem dla odbiorników, których praca ma być niezależna albo których awaria może generować większy prąd upływu. Dotyczy to szczególnie urządzeń z elektroniką mocy. W takich przypadkach stosuje się osobny RCD, RCBO albo rozwiązanie wskazane w dokumentacji producenta.
- Ładowarka samochodu elektrycznego powinna mieć dedykowany obwód i zabezpieczenie dobrane do konkretnego punktu ładowania. Nie powinno się łączyć kilku niezależnych ładowarek za jednym zwykłym RCD bez sprawdzenia wymagań systemu.
- Falownik instalacji fotowoltaicznej może wymagać określonego typu RCD oraz uwzględnienia składowej stałej prądu różnicowego.
- Pompa ciepła, klimatyzator i urządzenia z falownikiem powinny być ocenione na podstawie instrukcji, ponieważ ich elektronika może wpływać na działanie zabezpieczenia.
- Lodówka, zamrażarka, alarm i urządzenia sieciowe często zasługują na osobny RCBO. Chodzi nie o większe bezpieczeństwo porażeniowe samego aparatu, lecz o ograniczenie skutków awarii innego obwodu.
- Obwody zewnętrzne i garażowe lepiej wydzielić, bo wilgoć, uszkodzone przedłużacze i elektronarzędzia częściej wywołują zadziałanie RCD.
W rozdzielnicy można też zastosować RCBO, czyli aparat łączący funkcję różnicówki i wyłącznika nadprądowego dla jednego obwodu. To rozwiązanie zajmuje więcej miejsca i zwykle kosztuje więcej, ale daje najlepszą selektywność użytkową, ponieważ awaria pralki nie wyłącza gniazd w salonie.
Najczęstsze błędy przy grupowaniu obwodów
Najbardziej problematyczny jest zwykle nie sam wybór liczby obwodów, lecz sposób ich podłączenia. RCD może działać poprawnie, a mimo to instalacja będzie źle zmontowana, jeśli za aparatem połączono przewód N z przewodem PE albo wykorzystano neutralny z innej sekcji.
- Łączenie przewodów neutralnych za różnymi RCD prowadzi do nieuzasadnionych wyłączeń.
- Dobieranie RCD wyłącznie po liczbie wyłączników pomija prądy upływu i charakter odbiorników.
- Traktowanie RCD jako zabezpieczenia nadprądowego jest błędem. Potrzebne są osobne wyłączniki nadprądowe albo RCBO.
- Zastosowanie typu AC do całej nowej instalacji może być niewłaściwe przy urządzeniach z elektroniką.
- Jeden RCD na cały dom zwiększa ryzyko utraty zasilania wielu ważnych urządzeń jednocześnie.
- Brak pomiarów po modernizacji nie pozwala potwierdzić czasu zadziałania, ciągłości przewodów ochronnych i poprawności izolacji.
Nie polecam też instalowania kilku różnicówek bez zaplanowania ich selektywności. Gdy aparaty są ustawione jeden za drugim, przy określonej usterce może zadziałać zarówno zabezpieczenie końcowe, jak i nadrzędne. Odpowiedni typ, czułość i charakterystyka czasowa ograniczają ten problem, ale wymagają projektu i pomiarów, a nie przypadkowego dokładania aparatów.
Jak sprawdzić, czy liczba obwodów jest dobrze dobrana
Przed podziałem instalacji trzeba sporządzić listę obwodów i odbiorników. Przy każdym obwodzie warto zapisać moc urządzeń, rodzaj zasilania, przewidywany prąd upływu, wymagany typ RCD oraz to, czy wyłączenie obwodu może być kłopotliwe.
- Rozdziel odbiorniki dużej mocy, takie jak płyta indukcyjna, piekarnik, bojler czy pompa ciepła.
- Pogrupuj zwykłe gniazda i oświetlenie tak, aby awaria jednej sekcji nie pozbawiła domu całego światła.
- Wydziel obwody specjalne, jeśli wymaga tego producent, sposób użytkowania lub miejsce montażu.
- Dobierz prąd znamionowy RCD do obciążenia i zabezpieczenia poprzedzającego, a nie do sumy wszystkich symbolicznych wartości wyłączników B16.
- Sprawdź neutralne szyny i wykonaj pomiary ochronne po zakończeniu prac.
Po uruchomieniu instalacji należy użyć przycisku testowego RCD. Test pokazuje, czy mechanizm aparatu reaguje, ale nie zastępuje pomiaru profesjonalnym miernikiem. Elektryk powinien sprawdzić między innymi czas i prąd zadziałania RCD, rezystancję izolacji, ciągłość PE oraz skuteczność ochrony przeciwporażeniowej.
Dobry podział daje więcej niż sama liczba różnicówek
Na pytanie o liczbę obwodów za jednym wyłącznikiem odpowiadam więc tak: nie istnieje uniwersalny limit, a w typowym mieszkaniu najczęściej sensownie grupuje się kilka obwodów, zwykle około 3-6. Jeżeli instalacja ma dużo elektroniki, odbiorniki dużej mocy lub obwody zewnętrzne, bezpieczniejszy i wygodniejszy będzie mniejszy podział.
Najlepsza rozdzielnica nie jest tą z największą liczbą aparatów, lecz tą, w której awarię można szybko znaleźć, a jej skutki pozostają ograniczone. Przy nowej instalacji lepiej zaplanować wolne miejsce na dodatkowy RCBO niż później przebudowywać całą rozdzielnicę. Dobór zabezpieczeń i końcowe pomiary powinien wykonać elektryk z odpowiednimi uprawnieniami, bo od poprawnego układu zależy nie tylko wygoda, ale przede wszystkim ochrona ludzi i mienia.
