Jedna różnicówka na cały dom może zadziałać, ale zwykle jest rozwiązaniem mało wygodnym. O liczbie wyłączników różnicowoprądowych powinny decydować liczba obwodów, rodzaj odbiorników i oczekiwany poziom niezawodności, a nie sama powierzchnia budynku. Poniżej pokazuję, jak dobrać ich liczbę, kiedy lepiej zastosować aparaty RCBO oraz jak uniknąć sytuacji, w której drobna awaria pozbawia prądu cały dom.
Najważniejsze informacje o liczbie różnicówek w domu
- Nie ma jednej obowiązkowej liczby wyłączników różnicowoprądowych dla każdego domu.
- W typowym domu jednorodzinnym rozsądny punkt wyjścia to 3-6 różnicówek albo aparaty RCBO dla poszczególnych obwodów.
- Obwody łazienki, kuchni, garażu, ogrodu i urządzeń zewnętrznych warto rozdzielić od reszty instalacji.
- Najczęściej stosuje się RCD o czułości 30 mA i typie A, ale ostateczny dobór zależy od odbiorników.
- Różnicówka nie zastępuje bezpiecznika nadprądowego, chyba że jest to aparat RCBO z członem nadprądowym.
Nie liczy się metraż, tylko sposób podziału instalacji
Na pytanie, ile wyłączników różnicowoprądowych powinno znaleźć się w domu, nie da się uczciwie odpowiedzieć samą liczbą. Mały dom z pompą ciepła, garażem i instalacją fotowoltaiczną może wymagać bardziej rozbudowanej ochrony niż większy budynek z prostą instalacją.
Wyłącznik różnicowoprądowy wykrywa różnicę między prądem płynącym przewodem fazowym i neutralnym. Jeżeli część prądu zaczyna płynąć inną drogą, na przykład przez uszkodzoną obudowę urządzenia, aparat odłącza zasilanie. Typowa czułość ochrony dodatkowej to 30 mA.
W nowej instalacji nie projektuję jednej różnicówki jako jedynego zabezpieczenia całego budynku. Jej zadziałanie może być potrzebne tylko w jednym obwodzie, a mimo to wyłączy wtedy lodówkę, oświetlenie, router i ogrzewanie. Lepszy podział ogranicza skutki awarii i ułatwia znalezienie problemu.
Praktyczne przedziały dla różnych domów
| Typ instalacji | Rozsądny wariant | Dlaczego |
|---|---|---|
| Kawalerka lub małe mieszkanie | 1-2 RCD albo kilka RCBO | Mała liczba obwodów, ale warto oddzielić łazienkę i kuchnię. |
| Dom 100-150 m² | 3-6 RCD | Można rozdzielić oświetlenie, gniazda, kuchnię, łazienki i obwody zewnętrzne. |
| Dom z garażem, ogrodem i dużą liczbą urządzeń | 5-8 RCD lub RCBO na ważnych obwodach | Wilgoć, elektronika i urządzenia dużej mocy zwiększają wymagania. |
| Dom z fotowoltaiką, pompą ciepła lub ładowarką EV | Indywidualny dobór kilku typów RCD | Urządzenia mogą wymagać ochrony przed określonymi rodzajami prądu upływu. |
To są wartości orientacyjne, a nie gotowy projekt. Przyjmuję je jako punkt wyjścia do rozmowy z elektrykiem. Ostateczna liczba wynika z układu sieci, liczby faz, mocy przyłączeniowej, charakterystyki urządzeń i sposobu prowadzenia przewodów.
Jak podzielić obwody między wyłączniki różnicowoprądowe
Najprostsza zasada brzmi: nie łącz wszystkich odbiorników o podobnym miejscu pracy pod jedną różnicówką. Jeżeli wilgoć w ogrodzie albo uszkodzony przewód w garażu wyzwoli RCD, problem nie powinien wyłączyć zasilania w całym domu.

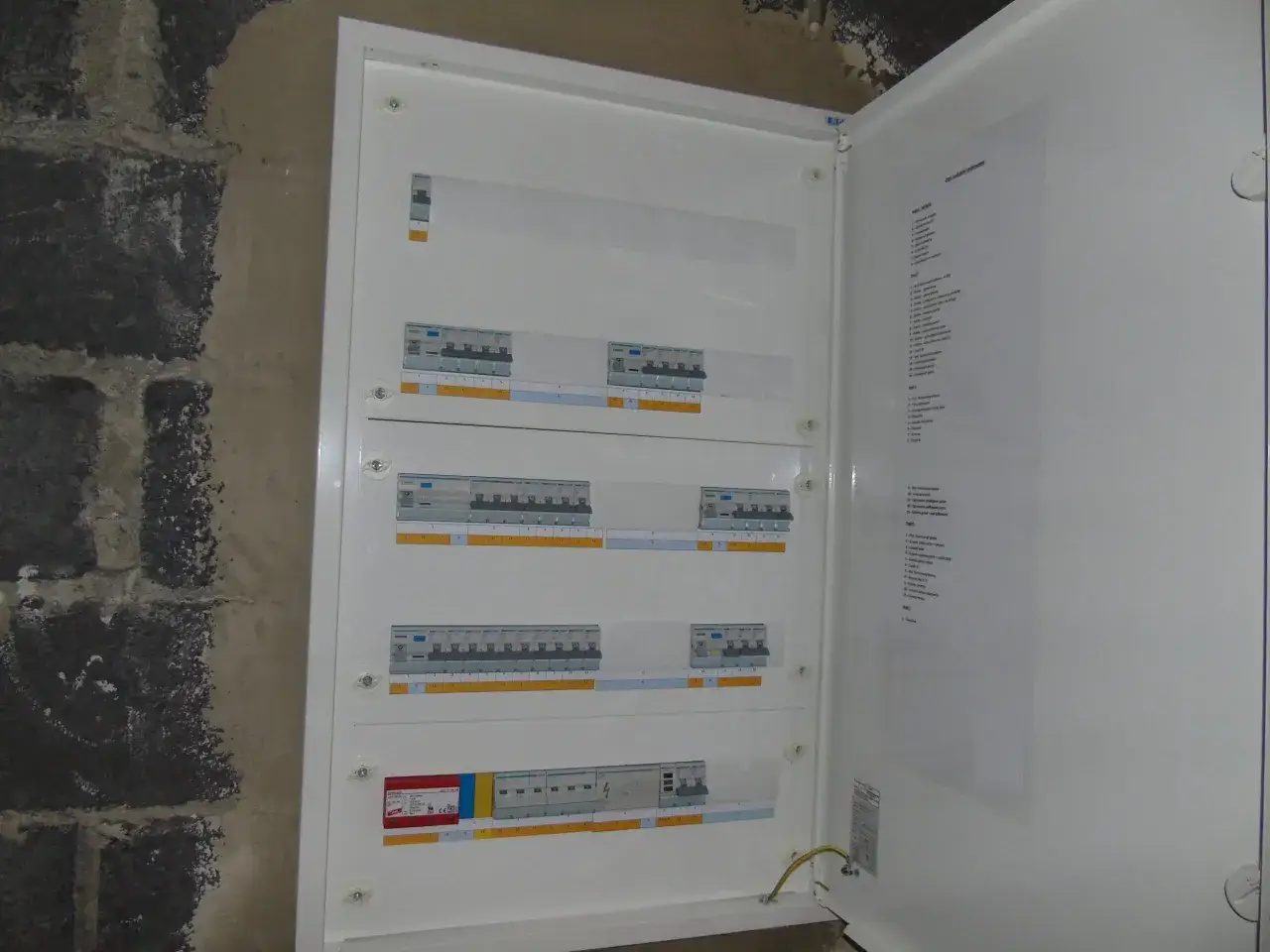

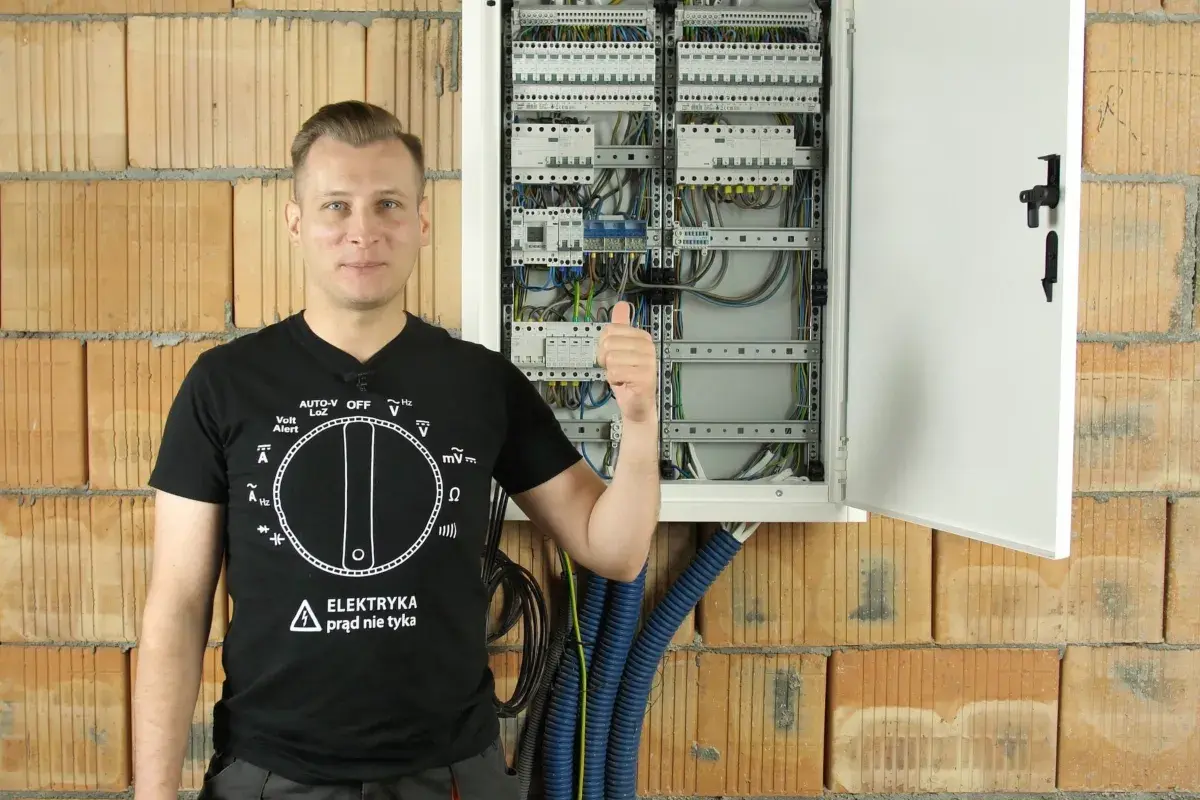

W typowej rozdzielnicy można utworzyć kilka grup. Jedna obejmuje część gniazd i oświetlenia na parterze, druga podobne obwody na piętrze, trzecia kuchnię, a osobne zabezpieczenia trafiają do łazienki, garażu i instalacji zewnętrznej.
- Oświetlenie warto rozdzielić co najmniej na dwie grupy, aby awaria nie pogrążyła całego domu w ciemności.
- Gniazda ogólne można podzielić według kondygnacji lub stref, zwykle po kilka obwodów na jedną różnicówkę.
- Kuchnia powinna mieć osobne obwody dla zmywarki, piekarnika, lodówki, płyty indukcyjnej i gniazd roboczych, zależnie od projektu.
- Łazienka wymaga szczególnej ochrony ze względu na obecność wody i urządzeń podłączonych do gniazd.
- Garaż, ogród i budynki gospodarcze najlepiej wydzielić od instalacji wewnętrznej.
- Pompa ciepła, pralka, suszarka, klimatyzator i podgrzewacz często zasługują na osobne obwody, a czasem także indywidualne RCBO.
W praktyce staram się, aby pod jednym wspólnym RCD znajdowały się zwykle 3-5 zwykłych obwodów. Większa liczba może być technicznie możliwa, ale rośnie suma naturalnych prądów upływu urządzeń i ryzyko przypadkowych wyłączeń.
Przykładowy układ dla domu jednorodzinnego
Dla domu o powierzchni około 120 m² z kuchnią elektryczną, dwiema łazienkami i garażem można przyjąć taki podział:
- RCD dla gniazd i oświetlenia na parterze.
- RCD dla gniazd i oświetlenia na piętrze.
- RCD dla kuchni i części urządzeń pomocniczych.
- RCD dla łazienek oraz pralki i suszarki.
- RCD dla garażu, ogrodu i obwodów zewnętrznych.
- Osobne RCBO dla urządzeń, których ciągłość pracy ma znaczenie.
Taki układ nie oznacza, że każda instalacja musi wyglądać identycznie. Pokazuje jednak ważną rzecz: liczbę różnicówek dobiera się do funkcji obwodów, a nie do liczby pomieszczeń wpisanej w projekcie architektonicznym.
Jedna różnicówka na grupę czy RCBO na każdy obwód
Klasyczny układ składa się z wyłącznika różnicowoprądowego RCCB oraz osobnych wyłączników nadprądowych dla każdego obwodu. To rozwiązanie jest czytelne i zwykle tańsze, ale po zadziałaniu RCD wyłącza całą przypisaną do niego grupę.
Aparat RCBO łączy funkcję różnicówki i bezpiecznika nadprądowego w jednym module. Jeżeli problem pojawi się w obwodzie pralki, wyłączy się tylko ten obwód. Zyskujemy wygodę i selektywność, ale rozdzielnica zajmuje więcej miejsca, a koszt aparatury rośnie.
| Rozwiązanie | Zalety | Ograniczenia |
|---|---|---|
| RCCB plus wyłączniki nadprądowe | Niższy koszt, prosty układ, łatwa rozbudowa | Awaria może wyłączyć kilka obwodów jednocześnie |
| RCBO dla każdego obwodu | Najlepsza selektywność, łatwe wskazanie uszkodzonej linii | Wyższa cena i większe zapotrzebowanie na miejsce |
| Układ mieszany | Dobry kompromis między ceną i wygodą | Wymaga rozsądnego wskazania obwodów priorytetowych |
Najczęściej polecam układ mieszany. RCBO dobrze sprawdza się przy lodówce, kotle, automatyce bramy, serwerze domowym czy pompie, natomiast zwykła różnicówka może obsługiwać kilka standardowych obwodów gniazdowych.
Typ RCD ma większe znaczenie niż sama liczba
W nowych instalacjach domowych najczęściej stosuje się wyłączniki różnicowoprądowe typu A. Reagują one nie tylko na przemienny prąd różnicowy, lecz także na prądy pulsujące, które mogą pojawić się w urządzeniach z elektroniką, takich jak pralki, zmywarki, zasilacze czy płyty indukcyjne.
Typ AC jest przeznaczony dla prostszych odbiorników z czysto sinusoidalnym prądem przemiennym. W domu pełnym elektroniki nie traktuję go jako uniwersalnego wyboru. Typ F lub B może być wymagany przez producenta konkretnego urządzenia, na przykład pompy ciepła, falownika albo ładowarki samochodu elektrycznego.
Parametry, których nie wolno dobierać na oko
- 30 mA to typowa czułość ochrony dodatkowej ludzi w obwodach końcowych.
- 40 A lub 63 A oznacza prąd znamionowy RCD, a nie zabezpieczenie przewodu przed przeciążeniem.
- RCD musi mieć odpowiednio dobraną ochronę nadprądową, chyba że jest to RCBO.
- Przewody neutralne poszczególnych grup muszą trafiać na właściwe listwy N za konkretnym RCD.
- Za wyłącznikiem różnicowoprądowym nie wolno łączyć przewodu neutralnego z ochronnym.
Jednym z częstszych błędów jest wspólna listwa neutralna dla kilku różnicówek. Instalacja może wtedy wyłączać się pozornie bez powodu, a znalezienie usterki zajmuje znacznie więcej czasu. Równie problematyczne jest podłączenie RCD bez sprawdzenia układu sieci TN-C, TN-S lub TT.
Ile kosztuje rozbudowany układ zabezpieczeń
Orientacyjnie w 2026 roku pojedynczy markowy RCD typu A 30 mA może kosztować około 120-350 zł, zależnie od liczby biegunów, prądu znamionowego i producenta. Prostsze aparaty bywają tańsze, a rozwiązania specjalistyczne, selektywne lub przeznaczone do fotowoltaiki kosztują wyraźnie więcej.
RCBO typu A dla pojedynczego obwodu kosztuje zwykle około 70-180 zł w segmencie podstawowym. Przy kilkunastu obwodach różnica względem klasycznego układu może być zauważalna, ale płacimy za ograniczenie zakresu wyłączenia i szybszą diagnostykę.
Sam montaż zależy od stanu rozdzielnicy. Wymiana jednego aparatu to często około 200-280 zł za usługę, natomiast montaż większej rozdzielnicy może kosztować orientacyjnie 580-1350 zł, bez pełnego zakresu materiałów i ewentualnego prowadzenia nowych przewodów. Po pracach powinny zostać wykonane pomiary ochronne i sporządzona dokumentacja.
Przeczytaj również: Ochrona przepięciowa 3-fazowa - Jak zabezpieczyć dom i biznes?
Co zrobić, gdy różnicówka często wyłącza zasilanie
Nie należy blokować aparatu ani zastępować go modelem o większej czułości tylko po to, żeby przestał reagować. Najpierw trzeba odłączyć odbiorniki, sprawdzić obwody i ustalić, czy przyczyną jest uszkodzenie urządzenia, wilgoć, błąd połączenia neutralnego czy zbyt duży łączny prąd upływu.
Przycisk TEST warto naciskać zgodnie z instrukcją producenta, często raz w miesiącu. Jeżeli aparat nie zadziała podczas testu, instalacja wymaga sprawdzenia przez elektryka, a nie dalszej normalnej eksploatacji.
Dobra liczba różnicówek ogranicza skutki awarii
W typowym domu jednorodzinnym zacząłbym od 3-6 wyłączników różnicowoprądowych, a przy ważnych lub wrażliwych odbiornikach rozważyłbym RCBO. Taki układ daje znacznie lepszy komfort niż jedna różnicówka na cały budynek, bez niepotrzebnego mnożenia aparatów.
Najlepsza rozdzielnica to nie ta z największą liczbą modułów, lecz ta, w której awaria jednego urządzenia nie wyłącza całego domu. Ostateczny dobór powinien obejmować typ RCD, prąd znamionowy, sposób ochrony nadprądowej, rozdział przewodów neutralnych i pomiary wykonane po zakończeniu prac.
