Mocowanie przewodów elektrycznych do drewna to zadanie, które wymaga szczególnej staranności i wiedzy. Jako doświadczony elektryk wiem, że drewno, będące materiałem łatwopalnym, stawia przed nami wyzwania, które musimy pokonać, aby zapewnić bezpieczeństwo użytkowników i trwałość instalacji. Zaniedbanie tej kwestii może prowadzić do tragicznych w skutkach pożarów, dlatego tak ważne jest, by każdy, kto podejmuje się tego typu prac, znał zasady i stosował odpowiednie metody.
Dlaczego prawidłowe mocowanie przewodów do drewna to fundament bezpieczeństwa?
Prawidłowe mocowanie przewodów elektrycznych do drewna jest absolutnie kluczowe, przede wszystkim ze względu na inherentne ryzyko pożarowe. Drewno, jako materiał organiczny, jest łatwopalne, a wszelkie uszkodzenia izolacji przewodów mogą prowadzić do zwarć, iskrzenia i w konsekwencji do zapłonu. Uszkodzona izolacja to prosta droga do niekontrolowanego przepływu prądu, który może uszkodzić nie tylko sam przewód, ale także otaczające go drewniane elementy konstrukcji. Polskie przepisy i normy, w tym Rozporządzenie Ministra Infrastruktury dotyczące warunków technicznych budynków oraz norma PN-HD 60364, kładą silny nacisk na bezpieczeństwo pożarowe instalacji elektrycznych. Choć przepisy te nie zawsze wprost nakazują stosowanie osłon na drewnie, to zalecają takie rozwiązania, które minimalizują ryzyko. Ponadto, drewno jest materiałem "pracującym" pod wpływem zmian wilgotności i temperatury może się kurczyć lub rozszerzać. Dlatego też instalacja elektryczna musi być wykonana w sposób elastyczny, tak aby ruchy drewna nie powodowały naprężeń i uszkodzeń izolacji przewodów. Prawidłowy montaż to nie tylko kwestia bezpieczeństwa, ale także estetyki i długoterminowej trwałości całej instalacji. Schludnie ułożone i dobrze zamocowane przewody wyglądają profesjonalnie i są łatwiejsze w ewentualnych późniejszych pracach konserwacyjnych czy modernizacyjnych.Zanim wbijesz pierwszy gwóźdź – planowanie i niezbędne narzędzia
Zanim przystąpimy do jakichkolwiek prac montażowych, kluczowe jest staranne zaplanowanie trasy przewodów. Musimy przemyśleć, gdzie przewody będą biegły, tak aby była to trasa optymalna pod względem długości, ale przede wszystkim bezpieczna. Należy unikać miejsc, gdzie przewody mogłyby być narażone na uszkodzenia mechaniczne, zginane pod ostrym kątem lub przebiegać w pobliżu źródeł ciepła. Dobre zaplanowanie minimalizuje potrzebę późniejszych przeróbek i ryzyko uszkodzenia przewodów podczas montażu. Aby praca przebiegła sprawnie i bezpiecznie, warto zaopatrzyć się w odpowiednie narzędzia. Oprócz standardowych narzędzi, takich jak młotek, miarka, poziomica czy ściągacz izolacji, niezbędne mogą okazać się specjalistyczne urządzenia. Szczególnie przydatne są takery do kabli, które umożliwiają szybkie i bezpieczne mocowanie przewodów za pomocą specjalnych zszywek. Wybór odpowiedniego przewodu do instalacji na drewnie jest równie ważny. Należy zwrócić uwagę na jego izolację, odporność na uszkodzenia mechaniczne oraz warunki środowiskowe, w jakich będzie pracował. Przewody przeznaczone do montażu natynkowego, zwłaszcza na palnym podłożu, powinny być odpowiednio zabezpieczone.
Niezbędne narzędzia do pracy to:
- Młotek
- Miarka
- Poziomica
- Ściągacz izolacji
- Nóż monterski
- Wkrętarka z odpowiednimi końcówkami
- Specjalistyczny taker do kabli ze zszywkami o zaokrąglonym profilu (zalecane)
- Kombinerki
- Wiertarka (jeśli planujemy wiercić otwory pod podstawy opasek)

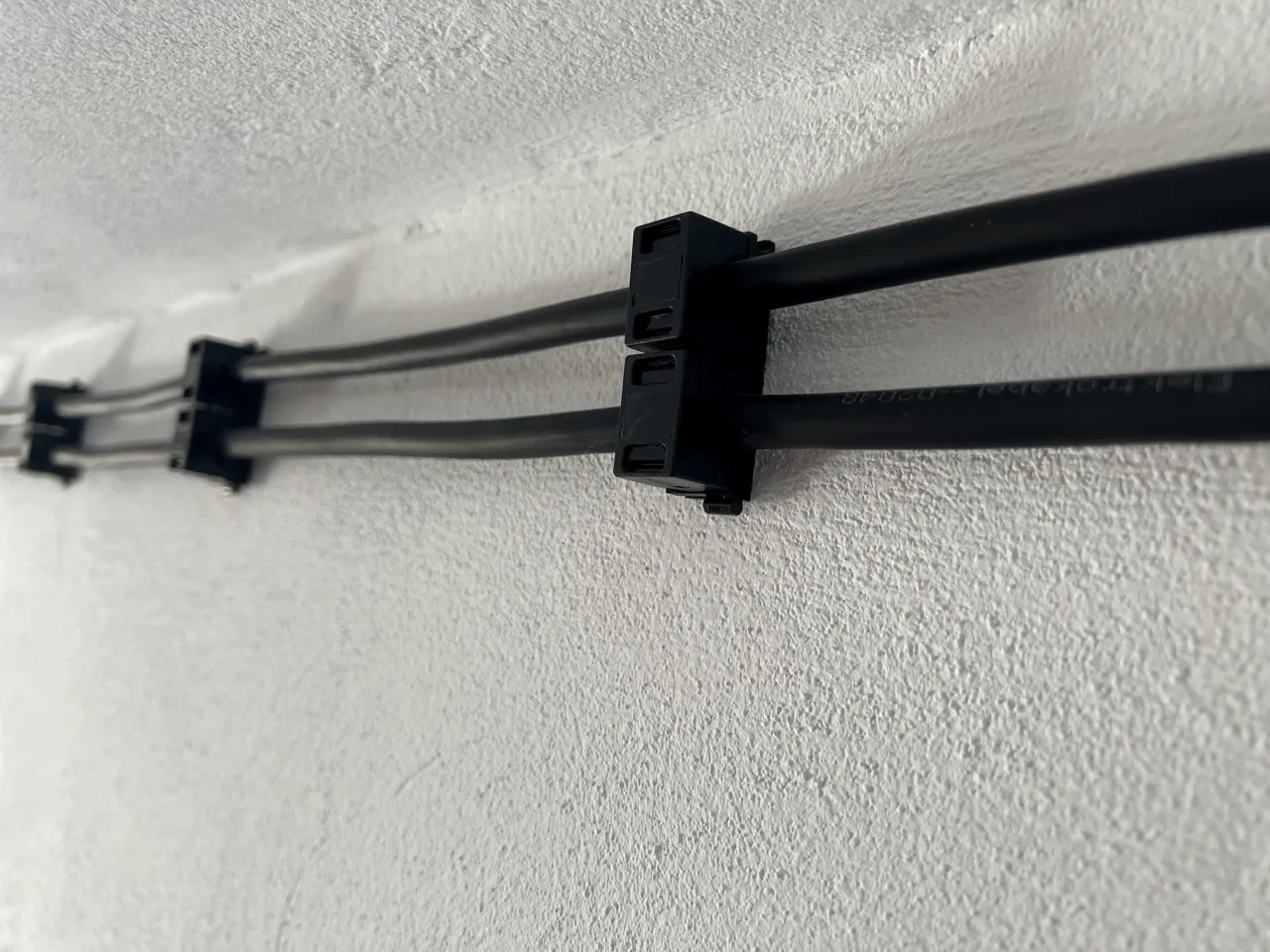

Przegląd rynku: Jakie uchwyty do kabli na drewno wybrać, by nie żałować?
Rynek oferuje szeroki wachlarz rozwiązań do mocowania przewodów elektrycznych do drewna. Wybór odpowiedniego typu mocowania zależy od specyfiki instalacji, budżetu i oczekiwanej estetyki. Każde z rozwiązań ma swoje wady i zalety, które warto rozważyć przed podjęciem decyzji.

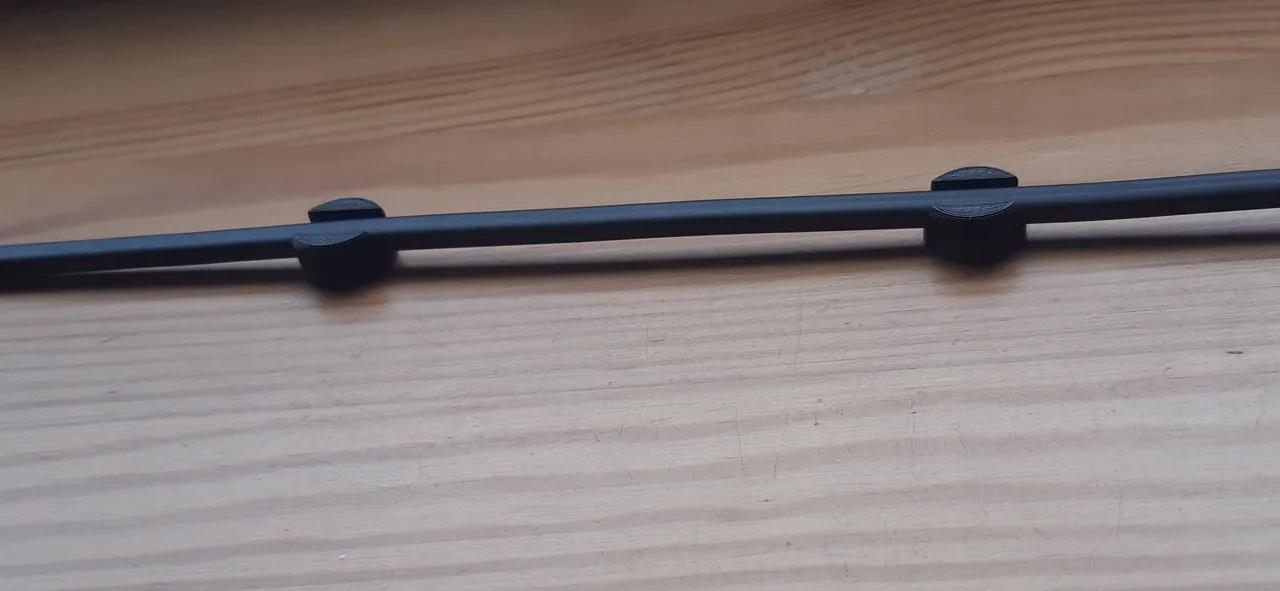

Klasyczne uchwyty wbijane (płaskie i okrągłe) kiedy to najlepszy i najtańszy wybór?Uchwyty typu "flop" to jedno z najprostszych i najtańszych rozwiązań do montażu natynkowego. Dostępne są w wersjach płaskich, idealnych do przewodów typu YDYp, oraz okrągłych, przeznaczonych do przewodów o takiej właśnie średnicy. Ich główną zaletą jest szybkość montażu i niska cena, co czyni je popularnym wyborem w wielu sytuacjach. Wbijane są bezpośrednio w drewno za pomocą młotka.
Taker do kabli i specjalistyczne zszywki czy warto zainwestować w szybkość montażu?
Specjalistyczne pistolety do kabli, zwane takimi, ze zszywkami o zaokrąglonym profilu, to narzędzie, które znacząco przyspiesza pracę. Zszywki te są zaprojektowane tak, aby pewnie trzymać przewód, nie uszkadzając przy tym jego izolacji. Jest to rozwiązanie szczególnie polecane przy większych instalacjach, gdzie czas ma znaczenie. Taker zapewnia równomierne i szybkie mocowanie.
Opaski zaciskowe z bazami montażowymi elastyczność w trudno dostępnych miejscach.
Opaski zaciskowe z przykręcanymi do drewna bazami montażowymi to rozwiązanie, które zapewnia dużą elastyczność. Bazy są przykręcane do podłoża, a następnie przewody lub ich wiązki mocuje się za pomocą opasek. Jest to szczególnie przydatne w miejscach o nieregularnych kształtach lub tam, gdzie potrzebujemy mocowania wiązek wielu kabli. Zapewniają one pewne trzymanie, a jednocześnie pozwalają na pewną regulację położenia przewodu.
Listwy i korytka instalacyjne kiedy estetyka i pełna ochrona są priorytetem?
Jeśli priorytetem jest najwyższy poziom ochrony mechanicznej oraz estetyka, warto rozważyć zastosowanie listew lub korytek instalacyjnych. Ukrywają one przewody, chroniąc je przed uszkodzeniami i nadając instalacji schludny wygląd. Są one szczególnie zalecane w miejscach, gdzie przewody są narażone na uszkodzenia mechaniczne lub gdzie wymagany jest wysoki standard estetyczny.
Mocowanie przewodów do drewna krok po kroku – praktyczny instruktaż
Przeprowadzenie instalacji elektrycznej na drewnie wymaga precyzji i stosowania się do określonych zasad. Oto instruktaż krok po kroku, jak prawidłowo zamocować przewody:
-
Jak idealnie dobrać rozmiar uchwytu do przekroju przewodu (np. YDYp 3x1,5)?
Kluczowe jest, aby rozmiar uchwytu był precyzyjnie dopasowany do średnicy lub przekroju mocowanego przewodu. Zbyt mały uchwyt może zgnieść izolację, a zbyt duży nie zapewni stabilnego mocowania. Należy wybierać uchwyty dedykowane do konkretnych typów i średnic przewodów. -
Złota zasada elektryków: prawidłowe odstępy między mocowaniami w pionie i poziomie.
Aby zapewnić stabilność przewodów i zapobiec ich zwisaniu, należy zachować odpowiednie odstępy między punktami mocowania. W przypadku przewodów prowadzonych poziomo, zaleca się mocowanie co około 30-40 cm. Natomiast dla przewodów biegnących pionowo, odstęp ten powinien wynosić około 50-60 cm. -
Technika wbijania uchwytów jak uniknąć zgniecenia i uszkodzenia izolacji?
Podczas wbijania uchwytów, zwłaszcza tych z gwoździem, należy zachować umiar. Nie wolno wbijać ich na siłę, tak aby zgnieść przewód. Uchwyt powinien pewnie trzymać przewód, ale nie powodować deformacji jego izolacji. W przypadku używania takera, należy upewnić się, że zszywka jest odpowiednio dobrana i wbita na właściwą głębokość. -
Montaż w narożnikach i na zgięciach przewodu sprawdzone triki.
Prowadzenie przewodów w narożnikach i na zgięciach wymaga szczególnej uwagi. Należy unikać ostrych kątów, które mogą powodować nadmierne naprężenia izolacji. Przewody powinny być układane w łagodnych łukach, a mocowania umieszczone tak, aby zapewnić estetyczne i bezpieczne prowadzenie. Czasami konieczne jest zastosowanie specjalnych kształtek lub uchwytów kątowych.
Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy montażu kabli do drewna
Nawet pozornie proste czynności montażowe mogą kryć w sobie pułapki. Oto najczęściej popełniane błędy, których należy bezwzględnie unikać:
-
Używanie zwykłych gwoździ i zszywek tapicerskich prosta droga do katastrofy.
Jest to jeden z najpoważniejszych błędów. Zwykłe gwoździe czy zszywki mają ostre krawędzie, które z łatwością mogą przeciąć lub uszkodzić izolację przewodu. Prowadzi to do zwarć, iskrzenia i stanowi bezpośrednie zagrożenie pożarowe. Należy stosować wyłącznie dedykowane uchwyty i zszywki instalacyjne. -
Zbyt mocne dobijanie uchwytów niewidoczne zagrożenie dla izolacji.
Nadmierna siła przy dobijaniu uchwytów może prowadzić do mikropęknięć i uszkodzeń izolacji, które nie są od razu widoczne. Z czasem, pod wpływem czynników zewnętrznych lub przepływu prądu, takie uszkodzenia mogą się pogłębiać, prowadząc do awarii lub pożaru. Zawsze należy mocować uchwyty z wyczuciem. -
Prowadzenie przewodów "na skróty" bez zachowania linii prostych.
Choć może się wydawać, że estetyka nie ma znaczenia dla bezpieczeństwa, to nieuporządkowane prowadzenie przewodów utrudnia identyfikację, konserwację i potencjalne naprawy. Przewody prowadzone w chaotyczny sposób są też bardziej narażone na przypadkowe uszkodzenia. Staranność i porządek w prowadzeniu instalacji to podstawa profesjonalnego wykonania.
Instalacja na zewnątrz – co musisz wiedzieć o mocowaniu kabli do drewnianej elewacji?
Montaż przewodów elektrycznych do drewnianej elewacji budynku wymaga uwzględnienia specyficznych warunków zewnętrznych. Instalacja narażona jest na działanie wilgoci, promieniowania UV, zmiennych temperatur oraz potencjalne uszkodzenia mechaniczne. Dlatego też kluczowe jest zastosowanie materiałów odpornych na te czynniki.
Odporność na deszcz i słońce jakie uchwyty i przewody wybrać?
Do instalacji zewnętrznych na drewnie należy bezwzględnie stosować przewody o podwyższonej odporności na promieniowanie UV i wilgoć. Podobnie uchwyty powinny być wykonane z materiałów odpornych na korozję i warunki atmosferyczne. Według danych Fachowego Elektryka, wybór odpowiednich materiałów to podstawa długowieczności takiej instalacji.
Dodatkowe zabezpieczenia przed wilgocią i promieniowaniem UV.

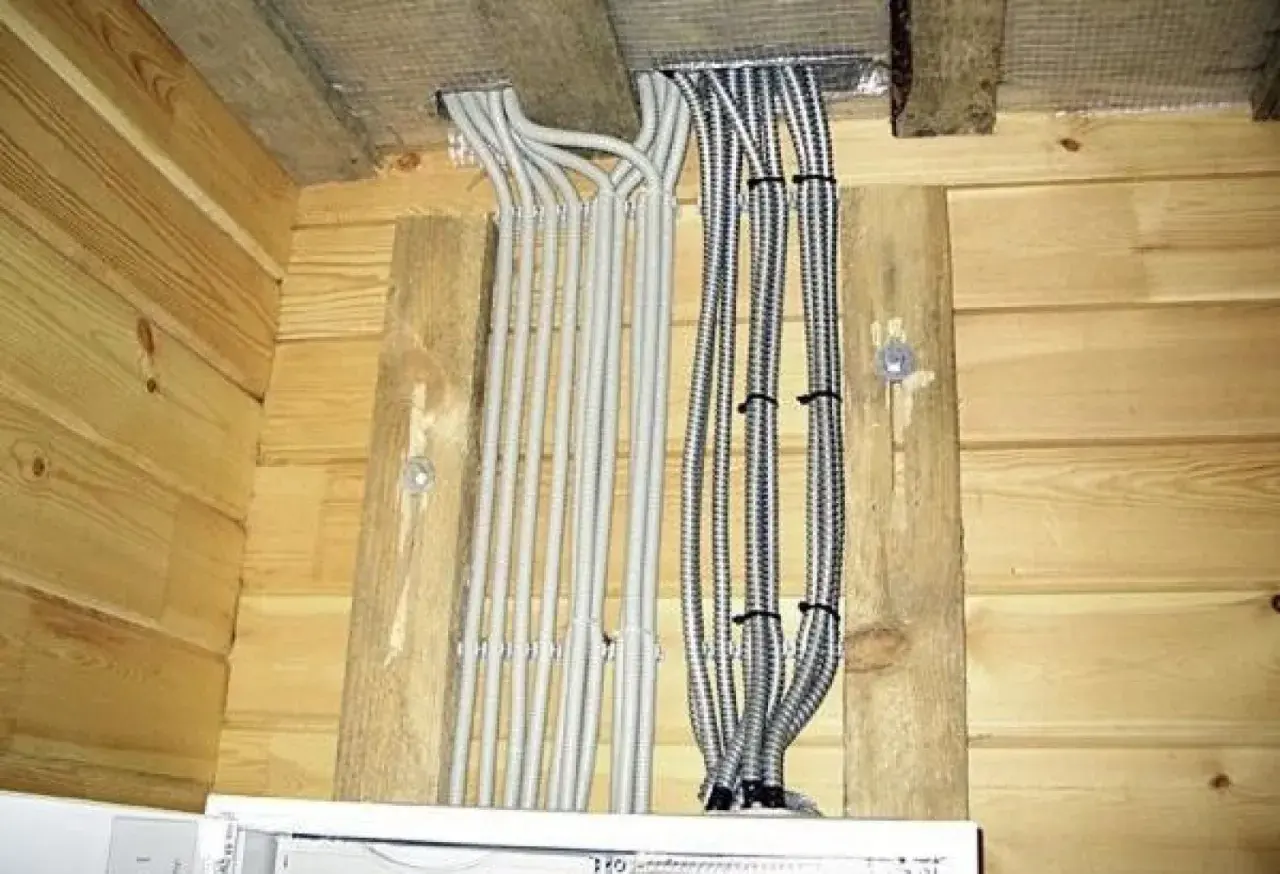

Aby dodatkowo zabezpieczyć przewody i całą instalację, zaleca się stosowanie osłon. Mogą to być specjalne rurki ochronne, peszle zewnętrzne, korytka instalacyjne przeznaczone do montażu na zewnątrz, a także dedykowane osłony chroniące punkty połączeń. Takie rozwiązania znacząco zwiększają trwałość i bezpieczeństwo instalacji elektrycznej na drewnianej elewacji.
