Zastanawiasz się, jak to możliwe, że z jednej anteny satelitarnej sygnał trafia do wielu telewizorów, a każdy z domowników ogląda co chce? Ten artykuł rozwieje Twoje wątpliwości, wyjaśniając, czym jest multiswitch serce nowoczesnej instalacji RTV-SAT i dlaczego jest kluczowy dla komfortu oglądania w wielu pomieszczeniach.
Jeden talerz, wiele telewizorów – jak to możliwe, że każdy ogląda co innego?
To pytanie zadaje sobie wiele osób, które widzą jedną antenę satelitarną na dachu, a w domu kilka telewizorów, z których każdy może wyświetlać inny program. Jak to działa? Odpowiedź leży w sposobie dystrybucji sygnału. Zwykły rozgałęźnik antenowy po prostu dzieli sygnał na kilka części, ale każda z tych części jest identyczna. Oznacza to, że wszystkie podłączone telewizory widzą ten sam pakiet danych, a więc mogą odbierać tylko te kanały, które są dostępne w tym konkretnym pakiecie. Problem pojawia się, gdy chcemy oglądać różne rzeczy w tym samym czasie. Tutaj z pomocą przychodzi multiswitch. On nie tylko dzieli sygnał, ale przede wszystkim inteligentnie nim zarządza. Zamiast powielać ten sam sygnał dla wszystkich, multiswitch dostarcza do każdego dekodera spersonalizowany strumień danych, dokładnie ten, który jest potrzebny do wyświetlenia wybranego przez użytkownika kanału. To trochę jak w restauracji kelner nie przynosi wszystkim to samo danie, tylko to, co zamówili. Multiswitch działa podobnie, zapewniając każdemu widzowi możliwość wyboru i oglądania tego, co lubi, bez wpływu na innych.
Czym jest multiswitch i dlaczego to mózg nowoczesnej instalacji RTV-SAT?
Prosta definicja dla każdego: jak multiswitch rozwiązuje problem wielu odbiorników

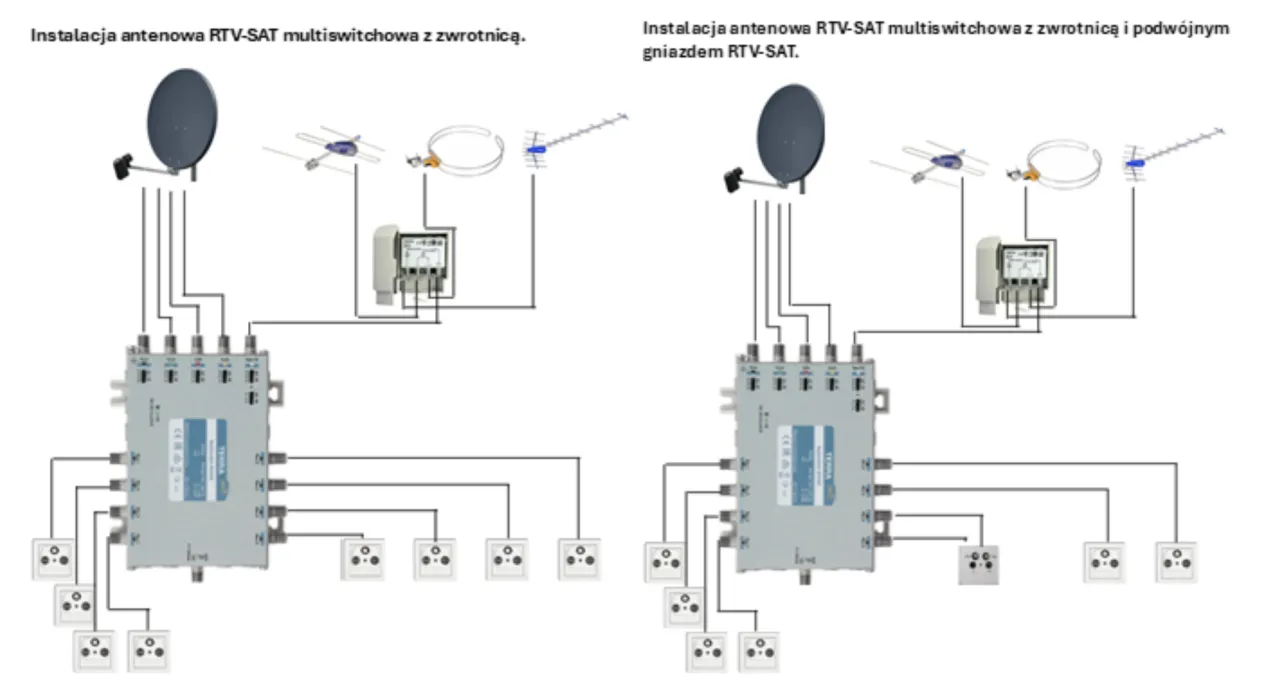

Multiswitch to urządzenie elektroniczne, które stanowi centrum dystrybucji sygnałów telewizyjnych. Jego głównym zadaniem jest sprawne dostarczenie sygnałów zarówno z telewizji satelitarnej (w standardach DVB-S i DVB-S2), jak i naziemnej (DVB-T2) z jednego zestawu anten do wielu niezależnych odbiorników. Mówiąc prościej, to dzięki niemu możesz mieć podłączonych pięć, dziesięć, a nawet więcej telewizorów w swoim domu, a każdy z nich będzie mógł odbierać dowolny kanał satelitarny lub naziemny. Kluczowe jest tutaj słowo "niezależne" każdy użytkownik może wybrać swój ulubiony program bez wpływu na to, co oglądają inni domownicy. To właśnie ta funkcjonalność czyni multiswitch sercem każdej nowoczesnej i rozbudowanej instalacji RTV-SAT.
Kluczowa różnica: dlaczego multiswitch to nie jest zwykły rozgałęźnik antenowy?
Często spotykam się z pytaniem, czy multiswitch to to samo co rozgałęźnik antenowy. Absolutnie nie! To fundamentalna różnica, którą warto zrozumieć. Prosty rozgałęźnik antenowy działa na zasadzie podziału sygnału bierze jeden sygnał i dzieli go na kilka identycznych kopii. Wyobraź sobie, że masz jedno źródło wody i chcesz podłączyć do niego kilka kranów. Rozgałęźnik działa jak prosta trójka, która rozdziela strumień wody, ale każdy kran otrzymuje dokładnie ten sam strumień. W przypadku sygnału telewizyjnego oznacza to, że wszystkie podłączone telewizory widzą ten sam zestaw kanałów. Jeśli jeden telewizor wybierze kanał z pasma X, to wszystkie inne też będą musiały korzystać z pasma X. Multiswitch idzie o krok dalej. To inteligentne urządzenie, które aktywnie zarządza sygnałem. Potrafi on selekcjonować i przesyłać do każdego odbiornika tylko te dane, które są mu w danym momencie potrzebne. Dzięki temu każdy telewizor może niezależnie wybrać dowolny kanał z dostępnego pasma satelitarnego i naziemnego, nie wpływając na pozostałe.
Zasada działania w praktyce: jak multiswitch "rozmawia" z dekoderem?
Aby zrozumieć, jak multiswitch działa, musimy przyjrzeć się jego kluczowym elementom i współpracy z dekoderem. Podstawą jest tutaj konwerter satelitarny typu Quattro. Dlaczego Quattro, a nie popularny Quad? Konwerter Quattro dostarcza do multiswitcha sygnał podzielony na cztery niezależne części: polaryzację pionową (V) dla pasma niskiego (Low Band), polaryzację pionową (V) dla pasma wysokiego (High Band), polaryzację poziomą (H) dla pasma niskiego (Low Band) oraz polaryzację poziomą (H) dla pasma wysokiego (High Band). Multiswitch, otrzymując te cztery sygnały, działa jak inteligentny przełącznik. Kiedy Twój dekoder potrzebuje sygnału z konkretnego transpondera (czyli kanału), wysyła do multiswitcha odpowiedni sygnał sterujący. Są to zazwyczaj dwa rodzaje sygnałów: napięcie 14V (dla polaryzacji pionowej) lub 18V (dla polaryzacji poziomej) oraz sygnał 22 kHz (który informuje o wyborze pasma niskiego lub wysokiego). Multiswitch odbiera te komendy i na wybrane wyjście (podłączone do danego dekodera) wysyła dokładnie ten fragment sygnału z konwertera, który jest potrzebny do wyświetlenia wybranego kanału. Co więcej, większość multiswitchy posiada również wejście do podłączenia anteny telewizji naziemnej. Sygnał z tej anteny jest następnie sumowany z sygnałami satelitarnymi i przesyłany do odbiorników. To pozwala na odbiór zarówno telewizji satelitarnej, jak i naziemnej z jednego wspólnego okablowania.
Kiedy multiswitch staje się niezbędny? Scenariusze, w których nie można się bez niego obejść
Dom jednorodzinny: niezależna telewizja w salonie, sypialni i pokoju dziecięcym

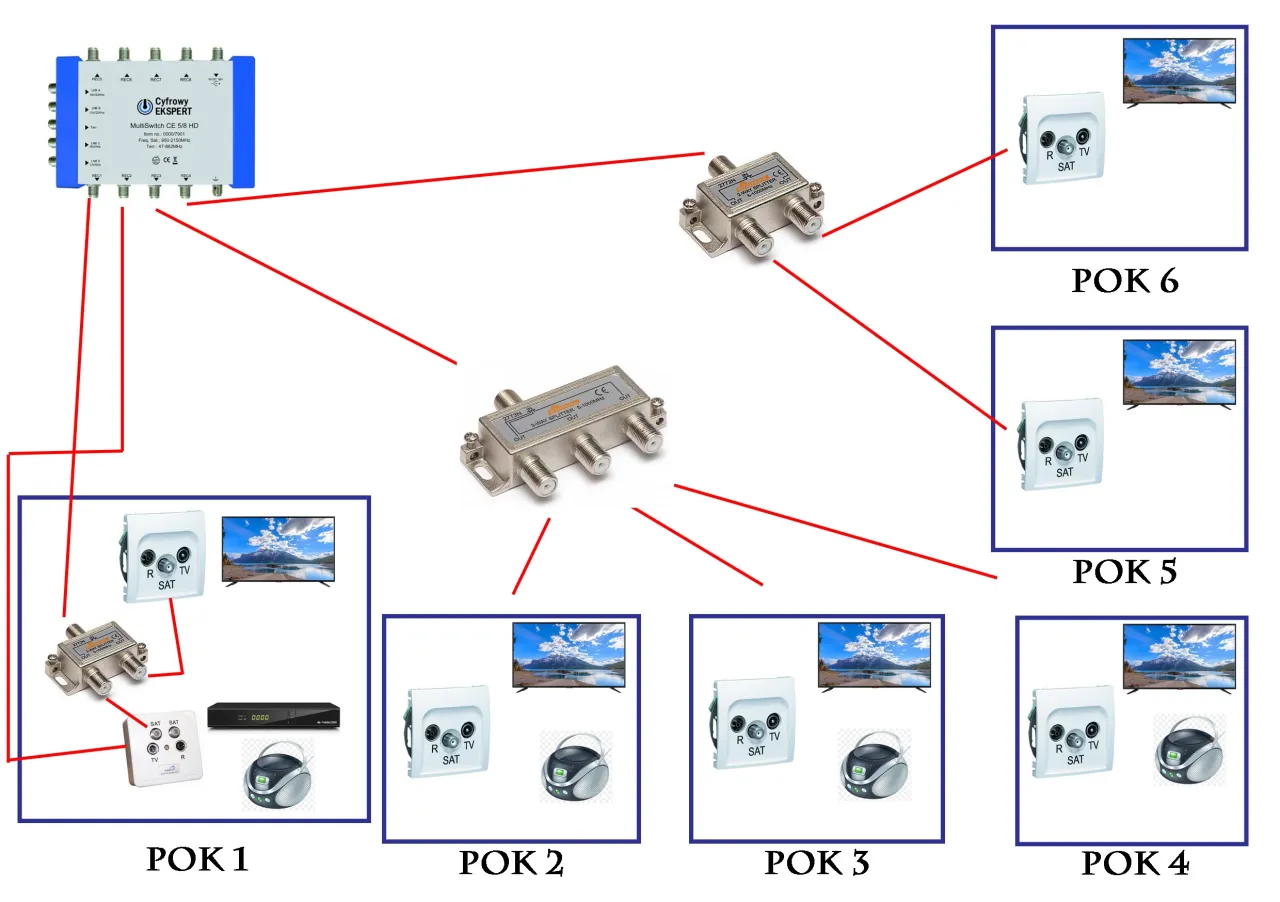

W dzisiejszych czasach dom jednorodzinny to często nie tylko jeden telewizor w salonie. Wiele rodzin decyduje się na dodatkowe odbiorniki w sypialniach, pokojach dziecięcych, a nawet w kuchni czy gabinecie. W takiej sytuacji multiswitch staje się absolutnie kluczowy. Pozwala on na to, aby każdy członek rodziny mógł oglądać swój ulubiony program w tym samym czasie, bez konieczności kompromisów. Dzieci mogą oglądać bajki, rodzice wiadomości, a nastolatek mecz piłki nożnej wszystko to z jednej anteny satelitarnej i naziemnej. To ogromny komfort i wygoda, która znacząco podnosi jakość życia domowników. Bez multiswitcha taka niezależność byłaby niemożliwa lub wymagałaby instalacji wielu niezależnych anten, co jest niepraktyczne i kosztowne.
Budownictwo wielorodzinne: standard i wymóg prawny w nowych mieszkaniach
W Polsce kwestia dystrybucji sygnałów RTV-SAT w budynkach wielorodzinnych jest uregulowana prawnie. Zgodnie z rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z 2012 roku, w nowo budowanych budynkach mieszkalnych wielorodzinnych stosowanie instalacji multiswitchowych jest obowiązkowe. Celem tego przepisu jest zapewnienie każdemu lokalowi mieszkalnemu możliwości odbioru zarówno sygnałów telewizji naziemnej, jak i satelitarnej. Co więcej, instalacja powinna umożliwiać odbiór sygnałów z co najmniej dwóch popularnych satelitów, takich jak Hotbird (13°E) i Astra (19.2°E). To pokazuje, jak ważną rolę multiswitch odgrywa w zapewnieniu nowoczesnych standardów odbioru telewizji w przestrzeni publicznej i jak bardzo wpłynął na rozwój branży.
Hotele, pensjonaty i biura: zapewnienie dostępu do TV dla wielu użytkowników
Multiswitch to nie tylko rozwiązanie dla domów prywatnych. Jego zastosowanie jest niezwykle szerokie i obejmuje również obiekty komercyjne. W hotelach, pensjonatach czy biurach często istnieje potrzeba dostarczenia sygnału telewizyjnego do wielu pokoi lub stref. Multiswitch pozwala na efektywne zarządzanie tymi sygnałami, zapewniając gościom lub pracownikom dostęp do różnorodnych kanałów telewizyjnych. Dzięki temu hotel może oferować bogatszy pakiet usług medialnych, a biuro zapewniać pracownikom dostęp do informacji i rozrywki w pomieszczeniach socjalnych. Jest to rozwiązanie ekonomiczne i praktyczne, które minimalizuje koszty instalacji i konserwacji w porównaniu do alternatywnych metod dystrybucji sygnału.
Kompletna lista zakupów: co potrzebujesz do zbudowania instalacji z multiswitchem?
Zbudowanie sprawnej instalacji RTV-SAT z multiswitchem wymaga kilku kluczowych komponentów. Nie można zapomnieć o żadnym z nich, ponieważ każdy pełni ważną rolę w całym systemie. Oto lista rzeczy, które będą Ci potrzebne:
Konwerter Quattro – dlaczego pomyłka z typem Quad uniemożliwi działanie systemu?
To absolutnie kluczowy element dla prawidłowego działania multiswitcha. Konwerter Quattro jest specjalnie zaprojektowany do współpracy z multiswitchami. W przeciwieństwie do popularnego konwertera Quad, który ma cztery niezależne wyjścia (każde dla jednego odbiornika i oferujące pełen zakres sygnału), konwerter Quattro dostarcza sygnał podzielony na cztery podstawowe kombinacje: polaryzację pionową dla pasma niskiego (V-Low), polaryzację pionową dla pasma wysokiego (V-High), polaryzację poziomą dla pasma niskiego (H-Low) oraz polaryzację poziomą dla pasma wysokiego (H-High). Multiswitch następnie, na podstawie sygnałów sterujących z dekodera, wybiera odpowiednią kombinację i przesyła ją do konkretnego odbiornika. Użycie konwertera Quad zamiast Quattro spowoduje, że multiswitch nie będzie miał dostępu do wszystkich niezbędnych danych i cały system po prostu nie zadziała poprawnie, uniemożliwiając niezależny wybór kanałów.
Antena satelitarna i naziemna DVB-T2 – dobór odpowiednich komponentów
Podstawą każdej instalacji satelitarnej jest oczywiście antena satelitarna. Jej wielkość i typ zależą od lokalizacji i wybranego satelity. Dla popularnych satelitów takich jak Hotbird czy Astra, zazwyczaj wystarcza antena o średnicy 70-90 cm. Ważne jest, aby była solidnie zamontowana i precyzyjnie skierowana na satelitę. Równie istotna jest antena naziemna DVB-T2. W kontekście multiswitcha, zazwyczaj używa się anten szerokopasmowych, które są w stanie odebrać wszystkie dostępne kanały naziemne. Wybór odpowiednich anten, zarówno satelitarnych, jak i naziemnych, jest kluczowy dla zapewnienia optymalnej jakości sygnału dla całej instalacji.
Okablowanie i gniazda końcowe RTV-SAT – na czym nie warto oszczędzać?
Nie zapominajmy o okablowaniu! Do połączenia wszystkich elementów instalacji używa się kabli koncentrycznych. Tutaj kluczowa jest jakość. Tanie, słabo ekranowane kable mogą powodować straty sygnału, zakłócenia i problemy z odbiorem, zwłaszcza na dłuższych dystansach. Dlatego warto zainwestować w kable o wysokim współczynniku ekranowania (klasa A lub A+). Podobnie sprawa wygląda z gniazdami końcowymi RTV-SAT. Powinny one być dobrze wykonane i zapewniać solidne połączenie. Oszczędzanie na tych elementach jest częstym błędem, który może prowadzić do frustracji i problemów z działaniem całej instalacji, mimo posiadania najlepszych urządzeń.
Rodzaje multiswitchy – jak odczytać oznaczenia i wybrać model dla siebie?
Liczba wejść i wyjść (np. 5/8, 9/16): co oznaczają te cyfry i jak je dopasować?

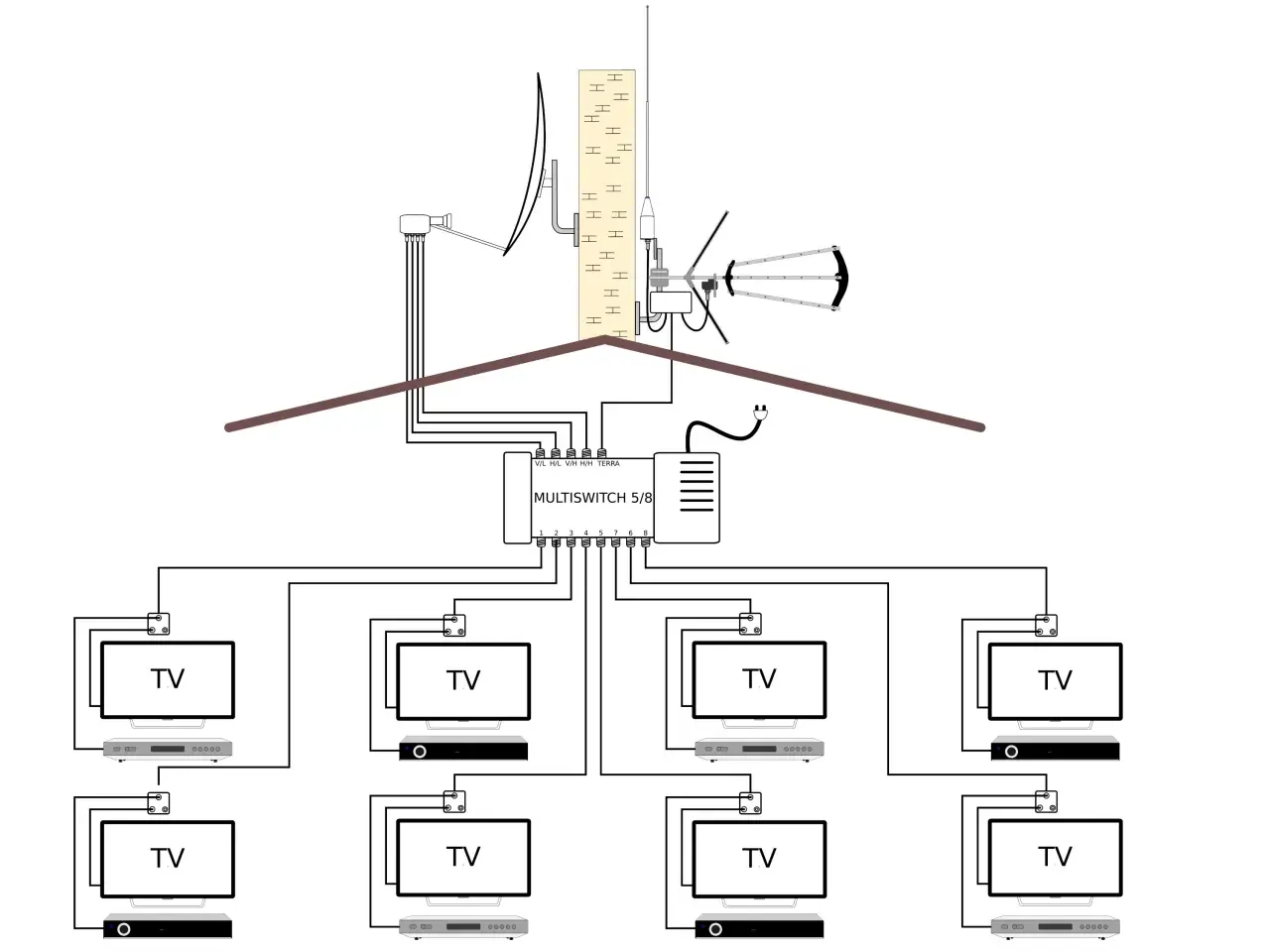

Oznaczanie multiswitchy może na początku wydawać się skomplikowane, ale jest logiczne. Najczęściej spotkamy się z zapisami typu 5/8, 9/16, czy 17/32. Pierwsza cyfra oznacza liczbę wejść satelitarnych oraz wejście telewizji naziemnej. Na przykład, w oznaczeniu 5/8 mamy 4 wejścia dla konwertera Quattro (satelita) oraz 1 wejście dla anteny naziemnej. W przypadku 9/16 mamy 8 wejść satelitarnych (co pozwala na podłączenie sygnału z dwóch satelitów, każdy z polaryzacją V/H i pasmem Low/High) oraz jedno wejście naziemne. Druga cyfra oznacza liczbę wyjść dla odbiorników. Czyli multiswitch 5/8 posiada 8 wyjść, do których możemy podłączyć 8 niezależnych dekoderów lub telewizorów. Multiswitch 9/16 oferuje 16 wyjść. Wybór odpowiedniego modelu zależy od liczby satelitów, które chcemy odbierać, oraz od liczby punktów odbioru w naszym budynku.
Multiswitch końcowy czy kaskadowy – który sprawdzi się w Twoim budynku?
Multiswitche można podzielić na dwa główne typy: końcowe (zwane też standalone) i kaskadowe. Multiswitch końcowy jest samodzielnym urządzeniem, które obsługuje całą instalację. Jest idealny do mniejszych systemów, takich jak dom jednorodzinny, gdzie liczba odbiorników nie jest zbyt duża. Multiswitch kaskadowy jest z kolei przeznaczony do rozbudowanych systemów, często stosowanych w budynkach wielorodzinnych. Pozwala on na łączenie wielu urządzeń w "kaskadę", co umożliwia rozbudowę instalacji i podłączenie sygnału do bardzo dużej liczby odbiorników. W takim systemie sygnał z pierwszego multiswitcha jest przesyłany do kolejnego, i tak dalej. To rozwiązanie daje dużą elastyczność i skalowalność.
Tor telewizji naziemnej: pasywny czy aktywny – kiedy potrzebujesz wzmocnienia sygnału?
W multiswitchach często spotykamy się z podziałem toru telewizji naziemnej na pasywny i aktywny. Tor pasywny oznacza, że sygnał z anteny naziemnej jest po prostu sumowany z sygnałami satelitarnymi bez dodatkowego wzmocnienia. Jest to rozwiązanie wystarczające, gdy sygnał naziemny jest bardzo silny w danej lokalizacji. Jednak w miejscach, gdzie sygnał DVB-T2 jest słaby, konieczne jest zastosowanie multiswitcha z aktywnym torem naziemnym. Takie urządzenie posiada wbudowany wzmacniacz, który podbija sygnał z anteny naziemnej, zanim zostanie on zsumowany z sygnałami satelitarnymi. Dzięki temu nawet przy słabym sygnale naziemnym, odbiorniki będą w stanie go poprawnie odebrać.
Technologia Unicable/dSCR: rewolucja w instalacjach i ratunek dla starych budynków
Jak działa instalacja jednoprzewodowa i dlaczego ułatwia modernizację?
Technologia Unicable, znana również jako dSCR (Digital Satellite Channel Router), to prawdziwa rewolucja w dystrybucji sygnału satelitarnego. Jej główną zaletą jest możliwość przesyłania sygnału do wielu odbiorników za pomocą jednego kabla koncentrycznego. W tradycyjnej instalacji multiswitchowej do każdego odbiornika prowadzony jest osobny kabel. W systemie Unicable, multiswitch dSCR generuje na jednym kablu wiele niezależnych "wirtualnych" pasm częstotliwości, po jednym dla każdego odbiornika. Dekoder, obsługujący technologię Unicable, komunikuje się z multiswitchem i wybiera swoje dedykowane pasmo. To rozwiązanie jest szczególnie cenne przy modernizacji starych budynków, gdzie prowadzenie nowych kabli jest trudne, kosztowne lub wręcz niemożliwe. Unicable pozwala na znaczną redukcję ilości okablowania, co ułatwia instalację i zmniejsza ryzyko uszkodzeń.
Kiedy warto zainwestować w droższy multiswitch Unicable?
Choć multiswitche Unicable/dSCR są zazwyczaj droższe od tradycyjnych rozwiązań, ich inwestycja może być bardzo opłacalna w określonych sytuacjach. Przede wszystkim, są one idealne dla budynków, gdzie modernizacja instalacji jest priorytetem, a minimalizacja liczby kabli jest kluczowa. Dotyczy to zwłaszcza starych kamienic, budynków zabytkowych czy obiektów, gdzie przebudowa ścian jest ograniczona. Jeśli planujesz instalację w nowym budownictwie, ale chcesz mieć pewność przyszłościowych rozwiązań i maksymalnej elastyczności, Unicable również jest dobrym wyborem. Warto jednak upewnić się, że Twoje dekodery obsługują technologię Unicable/dSCR. W przeciwnym razie, inwestycja w taki multiswitch nie przyniesie oczekiwanych korzyści.
Na co zwrócić uwagę przed zakupem? Najważniejsze parametry i częste błędy
Separacja między wyjściami – dlaczego to kluczowy parametr dla jakości obrazu?
Jednym z najważniejszych parametrów, na który należy zwrócić uwagę przy wyborze multiswitcha, jest separacja między wyjściami. Parametr ten określa, jak dobrze urządzenie izoluje sygnały przesyłane do poszczególnych odbiorników. Wysoka separacja oznacza, że sygnał docierający do jednego telewizora nie będzie zakłócał sygnału docierającego do innego. Jest to kluczowe dla zapewnienia optymalnej jakości obrazu i dźwięku, eliminacji zakłóceń, "pikselozy" czy zaników sygnału. Im wyższa wartość separacji (wyrażana w decybelach, dB), tym lepiej. Jest to szczególnie ważne w instalacjach z wieloma odbiornikami, gdzie potencjalne zakłócenia mogą być większe.
Planujesz dekoder z nagrywaniem (PVR)? Pamiętaj o zarezerwowaniu dwóch wyjść!
To częsty błąd, który popełnia wiele osób, planując instalację multiswitchową. Jeśli zamierzasz korzystać z dekodera z funkcją nagrywania (tzw. PVR Personal Video Recorder), musisz pamiętać, że taki dekoder do pełnego działania potrzebuje dwóch niezależnych wyjść z multiswitcha. Jedno wyjście jest potrzebne do oglądania kanału na żywo, a drugie do nagrywania innego kanału w tym samym czasie. Wiele osób, planując np. multiswitch 5/8, zakłada, że każde wyjście jest dla jednego telewizora. Tymczasem, jeśli jeden z telewizorów to dekoder PVR, to faktycznie zajmuje on dwa wyjścia. Dlatego zawsze warto mieć to na uwadze przy wyborze multiswitcha i ewentualnie wybrać model z większą liczbą wyjść, aby uniknąć problemów w przyszłości.
Przeczytaj również: Jak schować kable w styropianie - Bezpieczeństwo i estetyka
Zasilanie urządzenia – wbudowany zasilacz czy zewnętrzny?
Kwestia zasilania multiswitcha również ma znaczenie. Urządzenia te mogą być wyposażone we wbudowany zasilacz lub wymagać podłączenia zewnętrznego zasilacza. Wbudowany zasilacz jest wygodniejszy, ponieważ eliminuje potrzebę dodatkowego urządzenia i plątaniny kabli. Jest to często spotykane w mniejszych multiswitchach, przeznaczonych do domów jednorodzinnych. W przypadku większych, bardziej rozbudowanych multiswitchy, częściej spotyka się zewnętrzne zasilacze. Wybór zależy od indywidualnych preferencji i warunków instalacji. Ważne jest, aby zasilacz był odpowiednio dobrany do mocy potrzebnej przez multiswitch, aby zapewnić stabilne i niezawodne działanie całego systemu.
