Wypust 3-fazowy - Jak bezpiecznie podłączyć płytę indukcyjną?

Kornel Czerwiński 2 stycznia 2026

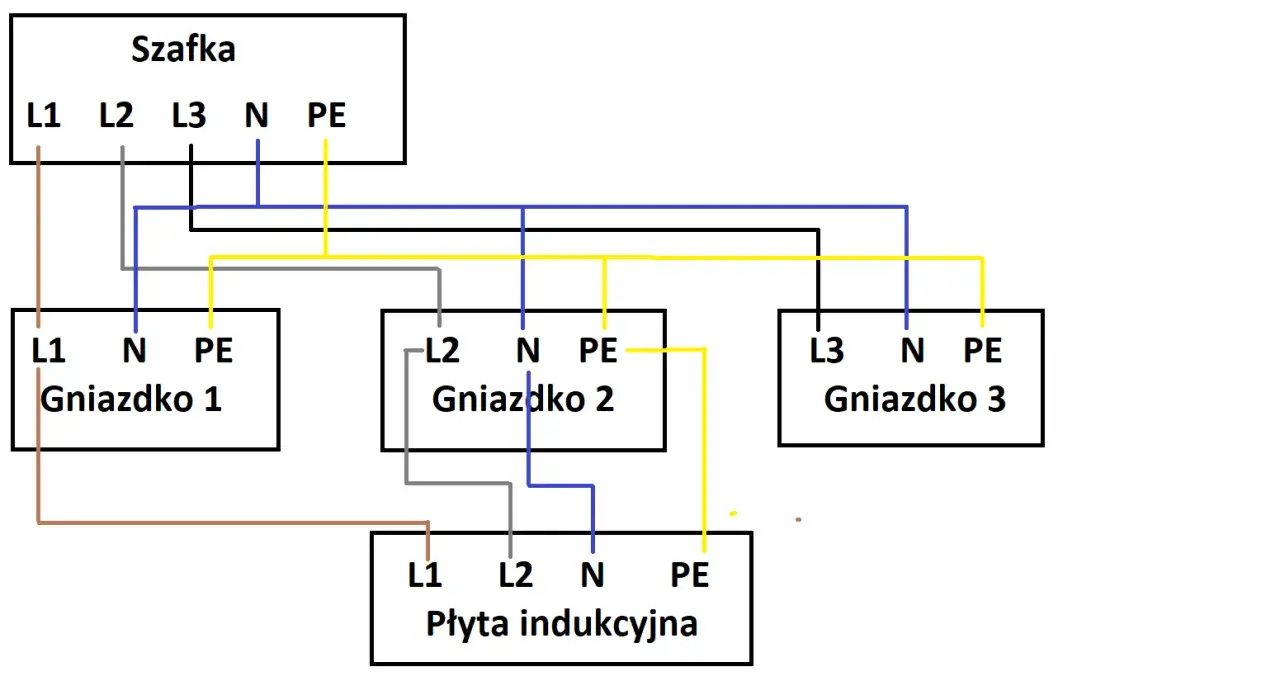

Schemat podłączenia wypustu zasilającego 3 fazowy do szafki, trzech gniazdek i płyty indukcyjnej.

Spis treści

W tym artykule przeprowadzimy Cię przez świat trójfazowych instalacji elektrycznych, potocznie zwanych "siłą". Zrozumienie tego tematu jest kluczowe dla każdego, kto planuje podłączenie urządzeń o dużej mocy w domu, warsztacie czy garażu. Pomożemy Ci dokonać bezpiecznego wyboru i instalacji, abyś mógł cieszyć się pełną mocą bez obaw o bezpieczeństwo.

Wypust zasilający 3-fazowy – kluczowe informacje

  • Wypust 3-fazowy ("siła") zasila urządzenia o dużym poborze mocy, wymagające 400V.
  • Instalacje trójfazowe wykorzystują trzy przewody fazowe (L1, L2, L3).
  • Nowoczesne instalacje są 5-przewodowe (3P+N+PE), standardem w nowych budownictwie.
  • Gniazda 16A (do 11 kW) i 32A (do 22 kW) to najpopularniejsze typy.
  • Montaż musi być wykonany przez osobę z uprawnieniami, zgodnie z polskimi normami.
  • Wymagane są odpowiednie zabezpieczenia: wyłącznik nadprądowy i różnicowoprądowy.

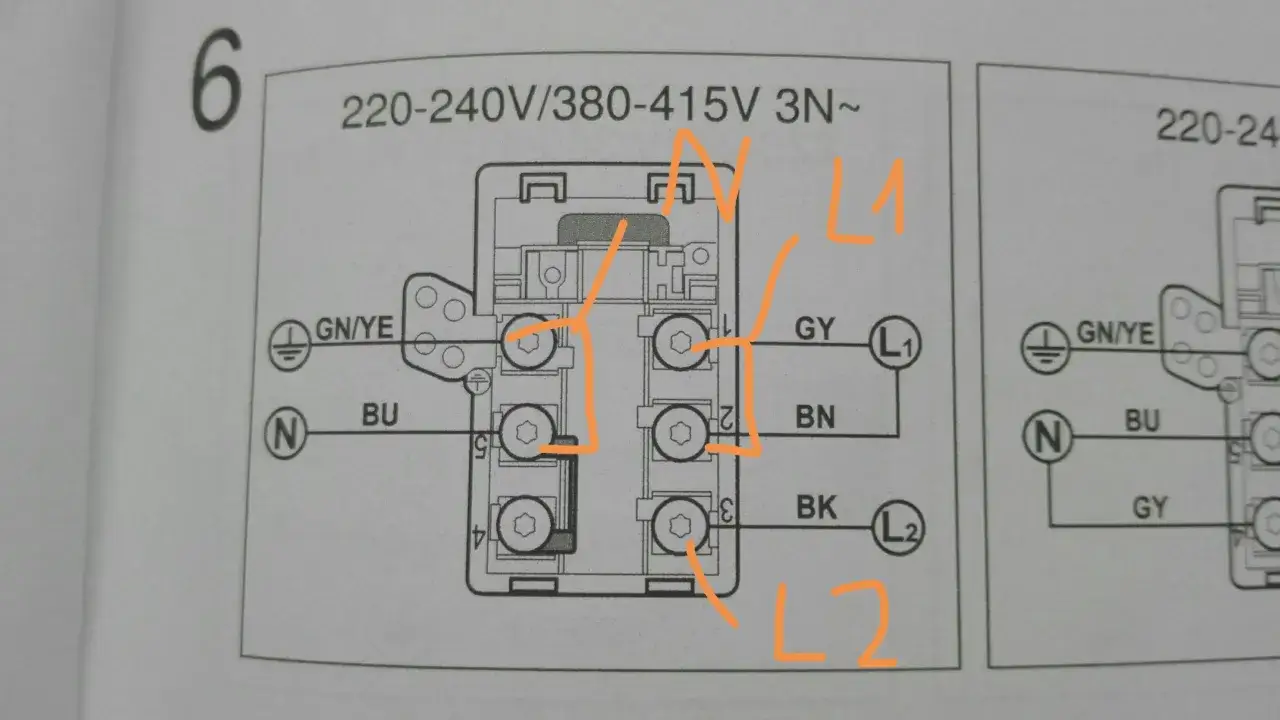

Schemat podłączenia wypustu zasilającego 3 fazowy. Widoczne oznaczenia L1, L2, N, GN/YE.

Czym jest "siła" w domowej instalacji i dlaczego zwykłe gniazdko nie wystarcza?

Kiedy mówimy o "sile" w kontekście domowej instalacji elektrycznej, mamy na myśli wypust zasilający 3-fazowy. To specjalne przyłącze, które pozwala na zasilanie urządzeń o znacznie większym zapotrzebowaniu na energię niż te, które możemy podłączyć do standardowego gniazdka 230V. Różnica między instalacją jednofazową a trójfazową jest fundamentalna. Instalacja jednofazowa, którą znamy z większości domów, dostarcza napięcie 230V i jest wystarczająca dla większości domowych sprzętów, takich jak telewizory, lodówki czy lampy. Instalacja trójfazowa natomiast operuje na napięciu 400V między fazami (lub 230V między fazą a neutralnym) i jest niezbędna tam, gdzie potrzebna jest duża moc. Mowa tu o urządzeniach takich jak nowoczesne płyty indukcyjne, spawarki, kompresory, betoniarki, agregaty prądotwórcze czy profesjonalne maszyny warsztatowe. Dla tych urządzeń standardowe gniazdko po prostu nie wystarczy groziłoby to przeciążeniem, uszkodzeniem sprzętu, a nawet pożarem.

Warto zaznaczyć, że terminy "wypust zasilający" i "gniazdo siłowe" są często używane zamiennie i w praktyce oznaczają to samo punkt poboru energii elektrycznej o mocy trójfazowej. Chodzi o fizyczne gniazdo, do którego podłączamy urządzenie, a także o całą instalację, która do niego doprowadza prąd. Kluczowe jest zrozumienie, że "siła" to nie tylko inne gniazdko, ale cała, dedykowana instalacja elektryczna, która musi być odpowiednio zaprojektowana i wykonana.

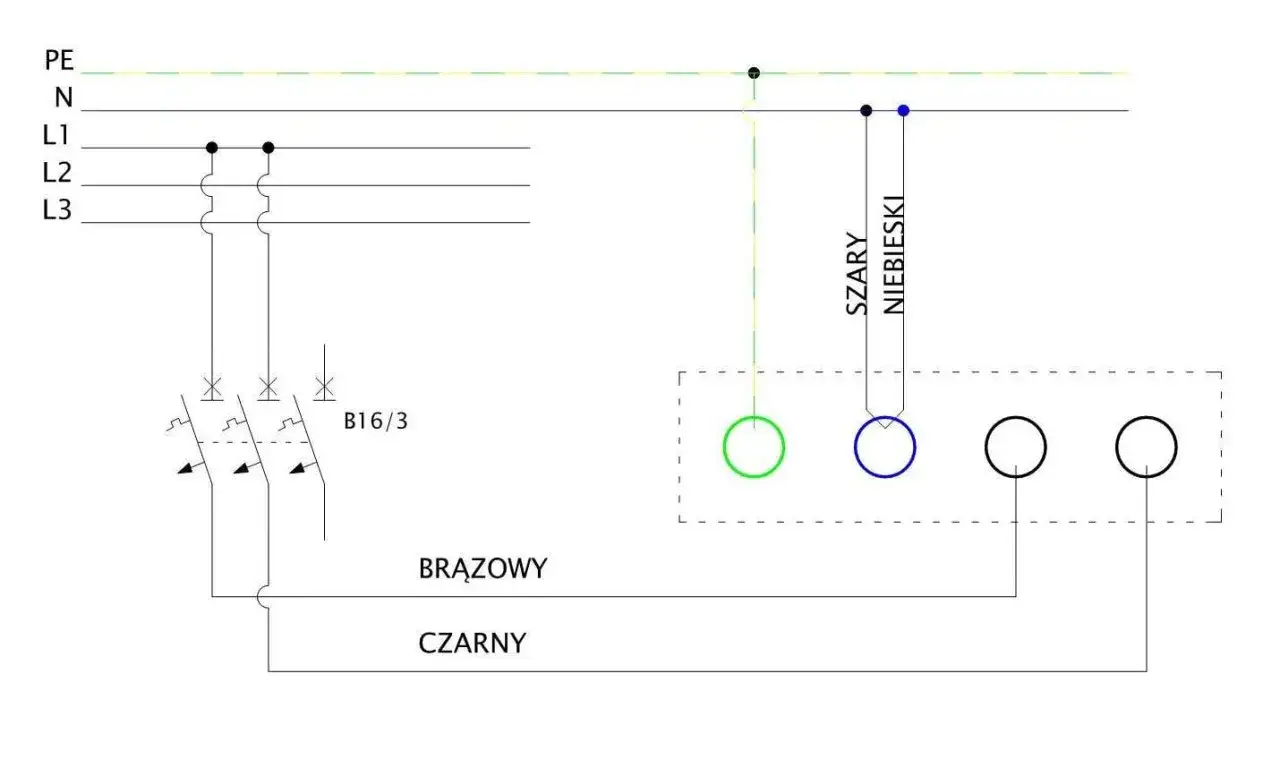

Schemat przedstawia wypust zasilający 3 fazowy z zabezpieczeniami i oznaczeniami przewodów.

Rodzaje wypustów 3-fazowych na polskim rynku – jak wybrać odpowiedni do swoich potrzeb?

Na polskim rynku dostępnych jest kilka rodzajów wypustów zasilających 3-fazowych, różniących się przede wszystkim obciążalnością prądową. Najczęściej spotykamy się z gniazdami 16-amperowymi i 32-amperowymi. Wybór odpowiedniego typu zależy od mocy urządzeń, które planujemy do niego podłączyć.

Parametr Gniazdo 16A Gniazdo 32A
Maksymalna moc Około 11 kW Około 22 kW
Typowe zastosowania Kuchnie indukcyjne, mniejsze kompresory, mniejsze maszyny warsztatowe, pompy ciepła. Betoniarki, agregaty prądotwórcze, większe kompresory, profesjonalne maszyny warsztatowe, piece elektryczne.

Oprócz wspomnianych gniazd 16A i 32A, na rynku dostępne są również gniazda o wyższych obciążalnościach prądowych, takie jak 63A czy nawet 125A. Są one jednak przeznaczone do zastosowań przemysłowych i wymagają specjalistycznych instalacji o odpowiednio dużym przekroju przewodów i zabezpieczeniach.

Kolejnym ważnym aspektem jest liczba pinów w gnieździe. Starsze instalacje, często wykonane w systemie TN-C, mogły być wyposażone w gniazda 4-pinowe (3P+PE), gdzie przewód ochronny (PE) pełnił jednocześnie funkcję przewodu neutralnego. Jest to rozwiązanie przestarzałe i niezalecane w nowych instalacjach. Obecnie standardem jest instalacja 5-przewodowa (3P+N+PE), wykorzystująca gniazda 5-pinowe. Dwa dodatkowe przewody neutralny (N) i ochronny (PE) są kluczowe dla prawidłowego i bezpiecznego działania nowoczesnych urządzeń, zwłaszcza tych z zaawansowaną elektroniką sterującą. Brak przewodu neutralnego może skutkować nieprawidłową pracą lub nawet uszkodzeniem takich urządzeń.

Przy wyborze gniazda siłowego warto również zwrócić uwagę na jego stopień ochrony IP (Ingress Protection). Określa on odporność gniazda na wnikanie ciał stałych i wody. Najczęściej spotykane oznaczenia to IP44, które zapewnia ochronę przed ciałami stałymi o średnicy powyżej 1 mm oraz przed bryzgami wody z dowolnego kierunku, co jest wystarczające do zastosowań wewnątrz budynków, np. w warsztacie czy garażu. Do zastosowań zewnętrznych lub w miejscach o podwyższonej wilgotności, takich jak hale produkcyjne czy piwnice, zalecane są gniazda o wyższym stopniu ochrony, np. IP67, które są całkowicie pyłoszczelne i odporne na zanurzenie w wodzie.

Podczas montażu wypustu zasilającego możemy wybrać między dwoma podstawowymi sposobami instalacji: natynkowym a podtynkowym. Montaż natynkowy polega na umieszczeniu gniazda bezpośrednio na powierzchni ściany, co jest zazwyczaj szybsze i mniej inwazyjne, często stosowane w warsztatach czy garażach, gdzie estetyka nie jest priorytetem. Montaż podtynkowy, gdzie gniazdo jest wpuszczone w ścianę i zlicowane z jej powierzchnią, wymaga wycięcia otworu i jest bardziej estetyczny, dlatego częściej wybierany jest w domach jednorodzinnych, szczególnie w kuchniach.

Jak bezpiecznie podłączyć wypust zasilający 3-fazowy? Instrukcja krok po kroku

Podkreślam to z całą mocą: montaż instalacji trójfazowej, w tym podłączenie wypustu zasilającego, powinien być wykonany wyłącznie przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Jest to kwestia bezpieczeństwa Twojego i Twojej rodziny, a także zgodności z przepisami prawa budowlanego i normami technicznymi. Samodzielne próby instalacji mogą prowadzić do poważnych konsekwencji, w tym porażenia prądem, pożaru, a także odpowiedzialności prawnej.

Niemniej jednak, abyś wiedział, jak wygląda proces i czego możesz oczekiwać od fachowca, przedstawiam kluczowe etapy i zasady:

  1. Niezbędne przygotowania:
    • Narzędzia: Elektryk będzie potrzebował zestawu narzędzi, w tym izolowanych śrubokrętów, kluczy, ściągaczy izolacji, próbnika napięcia oraz miernika.
    • Przekrój przewodów: Dobór odpowiedniego przekroju przewodów jest absolutnie kluczowy dla bezpieczeństwa. Dla gniazda 16A zazwyczaj stosuje się przewód o przekroju 5x2,5 mm², natomiast dla gniazda 32A wymagany jest przewód o przekroju 5x6 mm². Zbyt cienkie przewody mogą się przegrzewać, prowadząc do pożaru.
    • Zabezpieczenia: Instalacja trójfazowa musi być wyposażona w odpowiednie zabezpieczenia. Niezbędny jest wyłącznik nadprądowy (zabezpieczający przed przeciążeniem i zwarciem) oraz wyłącznik różnicowoprądowy (chroniący przed porażeniem prądem w przypadku awarii). Wartość prądowa wyłącznika nadprądowego musi być dopasowana do obciążalności gniazda i przekroju przewodów.
  2. Schemat podłączenia gniazda 5-pinowego:

    W instalacji 5-przewodowej (3P+N+PE) każde z pięciu zacisków w gnieździe ma swoje ściśle określone przeznaczenie i standardowy kolor przewodu:

    • L1 (faza pierwsza): zazwyczaj podłączana do zacisku oznaczonego "L1" lub kolorem brązowym.
    • L2 (faza druga): podłączana do zacisku "L2" lub kolorem czarnym.
    • L3 (faza trzecia): podłączana do zacisku "L3" lub kolorem szarym.
    • N (przewód neutralny): podłączany do zacisku oznaczonego "N" lub kolorem niebieskim.
    • PE (przewód ochronny): podłączany do zacisku oznaczonego symbolem uziemienia (trzy poziome kreski) lub kolorem żółto-zielonym. Jest to kluczowy element bezpieczeństwa.

    Prawidłowe podłączenie wszystkich przewodów do odpowiednich zacisków jest niezbędne dla poprawnego działania i bezpieczeństwa instalacji.

  3. Kluczowe zasady bezpieczeństwa:

    Montaż instalacji elektrycznej jest regulowany przez polskie przepisy Prawa budowlanego oraz szereg norm, w tym kluczową normę PN-HD 60364 "Instalacje elektryczne niskiego napięcia". Normy te precyzyjnie określają wymagania dotyczące projektowania, wykonania i odbioru instalacji, mając na celu zapewnienie bezpieczeństwa użytkowania. Elektryk z uprawnieniami posiada wiedzę i doświadczenie, aby zastosować się do tych przepisów, co minimalizuje ryzyko awarii i wypadków. Według danych bezszele.st, prawidłowe podłączenie i zabezpieczenie instalacji jest kluczowe dla zapobiegania pożarom i porażeniom prądem.

  4. Podłączanie płyty indukcyjnej do "siły":

    Płyty indukcyjne to jedne z najczęściej podłączanych urządzeń do instalacji trójfazowej w domach. Kluczowe jest, aby płyta była przystosowana do zasilania 3-fazowego (zazwyczaj o mocy 11 kW lub więcej). Elektryk sprawdzi, czy instalacja w miejscu montażu płyty jest odpowiednia czy posiada odpowiedni wypust 3-fazowy, czy przekrój przewodów jest wystarczający (zazwyczaj 5x2,5 mm² lub więcej, w zależności od mocy płyty) i czy zainstalowane są odpowiednie zabezpieczenia (wyłącznik nadprądowy i różnicowoprądowy). Prawidłowe podłączenie faz, przewodu neutralnego i ochronnego jest niezbędne dla bezpiecznej i efektywnej pracy płyty.

Najczęstsze błędy przy montażu i użytkowaniu instalacji trójfazowej – jak ich unikać?

Nawet najlepiej zaprojektowana instalacja może stać się niebezpieczna, jeśli zostanie nieprawidłowo podłączona lub użytkowana. Poniżej przedstawiam najczęściej popełniane błędy, których należy bezwzględnie unikać:

Błędne podłączenie przewodów fazowych: W instalacji trójfazowej kolejność podłączenia przewodów fazowych (L1, L2, L3) ma znaczenie, szczególnie dla urządzeń z silnikami. Odwrócenie kolejności faz może spowodować, że silnik będzie obracał się w niewłaściwym kierunku, co w przypadku np. pomp czy wentylatorów może prowadzić do ich uszkodzenia lub nieprawidłowego działania. W skrajnych przypadkach może to również wpłynąć na pracę innych podłączonych urządzeń.

Mostkowanie N i PE w gnieździe: Jest to jeden z najpoważniejszych i najbardziej niebezpiecznych błędów, szczególnie w nowoczesnych instalacjach typu TN-S, gdzie przewody neutralny (N) i ochronny (PE) są odseparowane. Połączenie ich w gnieździe (tzw. mostkowanie) stwarza ogromne ryzyko porażenia prądem. W przypadku awarii, np. uszkodzenia izolacji między fazą a obudową urządzenia, obudowa zostanie podłączona do potencjału fazy, zamiast być bezpiecznie odprowadzona do ziemi przez przewód PE. Może to doprowadzić do porażenia prądem osoby dotykającej urządzenia.

Przeciążanie instalacji: Każde gniazdo siłowe, przewód i zabezpieczenie ma określoną dopuszczalną obciążalność prądową. Podłączanie urządzeń o mocy przekraczającej te wartości prowadzi do przeciążenia instalacji. Objawia się to zazwyczaj "wybijaniem" bezpiecznika, ale w dłuższej perspektywie może prowadzić do przegrzewania się przewodów, uszkodzenia izolacji, a nawet pożaru. Kluczowe jest, aby dobrać moc urządzenia do możliwości instalacji, a w razie potrzeby rozważyć jej modernizację lub rozdzielenie obwodów.
