Samodzielna instalacja domofonu w domu jednorodzinnym jest możliwa dzięki szczegółowym instrukcjom i schematom
- Najpopularniejszy w domach jednorodzinnych jest system analogowy 4-żyłowy.
- Do instalacji zewnętrznej zaleca się kable ziemne żelowane (np. XzTKMXpw), a do wewnętrznej standardowe przewody teletechniczne (np. YTDY).
- Przekrój żył zależy od odległości: do 30 metrów wystarczy 0,5 mm², powyżej 0,75 mm² lub więcej.
- Standardowa wysokość montażu kasety zewnętrznej i unifonu to 150-160 cm od gruntu/podłogi.
- Elektrozaczep najczęściej wymaga napięcia 12V DC i podłączenia do dedykowanych zacisków lub zasilacza.
- Zawsze odłącz zasilanie instalacji elektrycznej przed rozpoczęciem jakichkolwiek prac.
Instalacja domofonu od A do Z: Zanim chwycisz za narzędzia
Zanim przystąpisz do pracy, warto poświęcić chwilę na przemyślenie kilku kluczowych kwestii. Dobór odpowiedniego systemu, zrozumienie jego działania oraz wybór właściwych materiałów to fundament udanej instalacji. Prawidłowe przygotowanie pozwoli uniknąć wielu problemów na późniejszych etapach i zapewni długotrwałe działanie Twojego nowego domofonu.
Domofon analogowy czy cyfrowy? Który system sprawdzi się w Twoim domu?
Na rynku dostępne są dwa główne typy systemów domofonowych: analogowe i cyfrowe. Systemy analogowe, szczególnie te 4-żyłowe, są niezwykle popularne w domach jednorodzinnych ze względu na swoją prostotę, niezawodność i relatywnie niski koszt. Systemy cyfrowe oferują zazwyczaj więcej funkcji, ale ich instalacja może być bardziej skomplikowana i droższa. Dla większości domów jednorodzinnych, gdzie kluczowe jest zapewnienie podstawowej komunikacji i możliwości otwierania furtki, system analogowy będzie optymalnym wyborem.
Instalacja 4-żyłowa vs 2-żyłowa: Co oznaczają te liczby i dlaczego to ważne?
Liczba żył w nazwie systemu domofonowego odnosi się do liczby przewodów potrzebnych do jego prawidłowego działania. Najczęściej spotykane w domach jednorodzinnych są systemy 4-żyłowe. W takim układzie każda żyła ma swoje specyficzne zadanie: jedna służy jako masa (wspólny punkt odniesienia dla sygnałów), druga do transmisji dźwięku z mikrofonu w słuchawce do kasety zewnętrznej, trzecia do transmisji dźwięku z kasety zewnętrznej do głośnika w słuchawce, a czwarta odpowiada za sygnał dzwonka. Istnieją również systemy 2-żyłowe, często spotykane w domofonach cyfrowych, które wykorzystują tylko dwa przewody do wszystkich funkcji. Czasem można spotkać systemy 6-żyłowe, gdzie dodatkowe dwie żyły są wykorzystywane do bezpośredniego sterowania elektrozaczepem, co może uprościć niektóre instalacje.
Jaki kabel do domofonu wybrać? Praktyczny przewodnik po przekrojach i typach przewodów
Wybór odpowiedniego kabla jest kluczowy dla zapewnienia stabilnej i niezawodnej pracy domofonu. Do prowadzenia instalacji na zewnątrz, czyli między furtką a budynkiem, zdecydowanie zaleca się stosowanie specjalnych kabli ziemnych. Idealnie sprawdzą się tu kable żelowane, takie jak popularny typ XzTKMXpw. Ich konstrukcja chroni żyły przed wilgociącią i innymi czynnikami atmosferycznymi, co jest niezwykle ważne w przypadku instalacji zakopanej w ziemi. Wewnątrz budynku można zastosować standardowe przewody teletechniczne, na przykład typu YTDY. Istotny jest również przekrój żył. Dla odległości do 30 metrów zazwyczaj wystarczające są żyły o przekroju 0,5 mm². Jeśli odległość jest większa, lepiej wybrać przewody o przekroju 0,75 mm² lub większym, aby uniknąć strat sygnału. Zawsze warto położyć kabel z zapasem żył na przykład 6-żyłowy zamiast 4-żyłowego nawet jeśli aktualnie nie potrzebujesz wszystkich, ponieważ może to ułatwić przyszłą rozbudowę systemu, na przykład o sterowanie bramą.

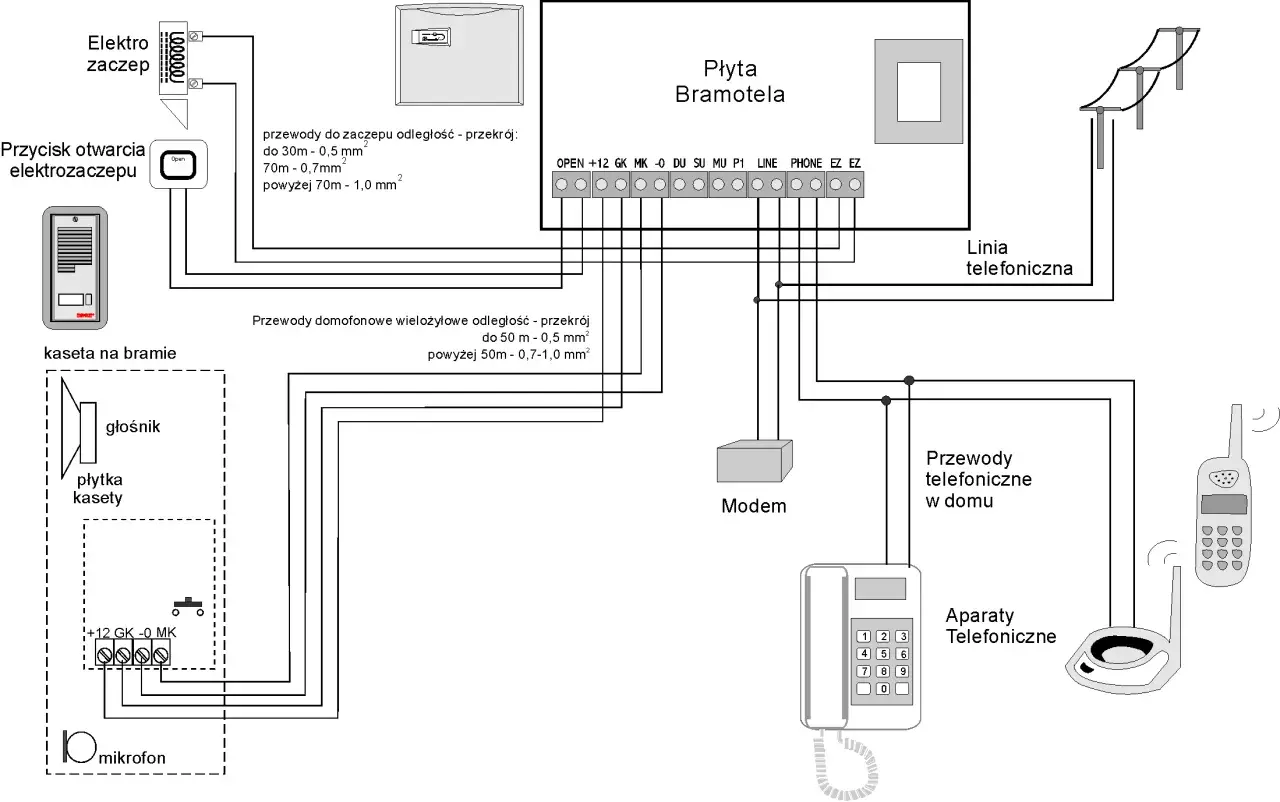

Kluczowe schematy podłączeń domofonu, które musisz znać
Zrozumienie schematów podłączeń to absolutna podstawa podczas montażu domofonu. Bez tego łatwo o błędy, które mogą skutkować nieprawidłowym działaniem urządzenia lub nawet jego uszkodzeniem. Producenci zazwyczaj dołączają do zestawów szczegółowe instrukcje i schematy, ale warto znać podstawowe zasady ich interpretacji.

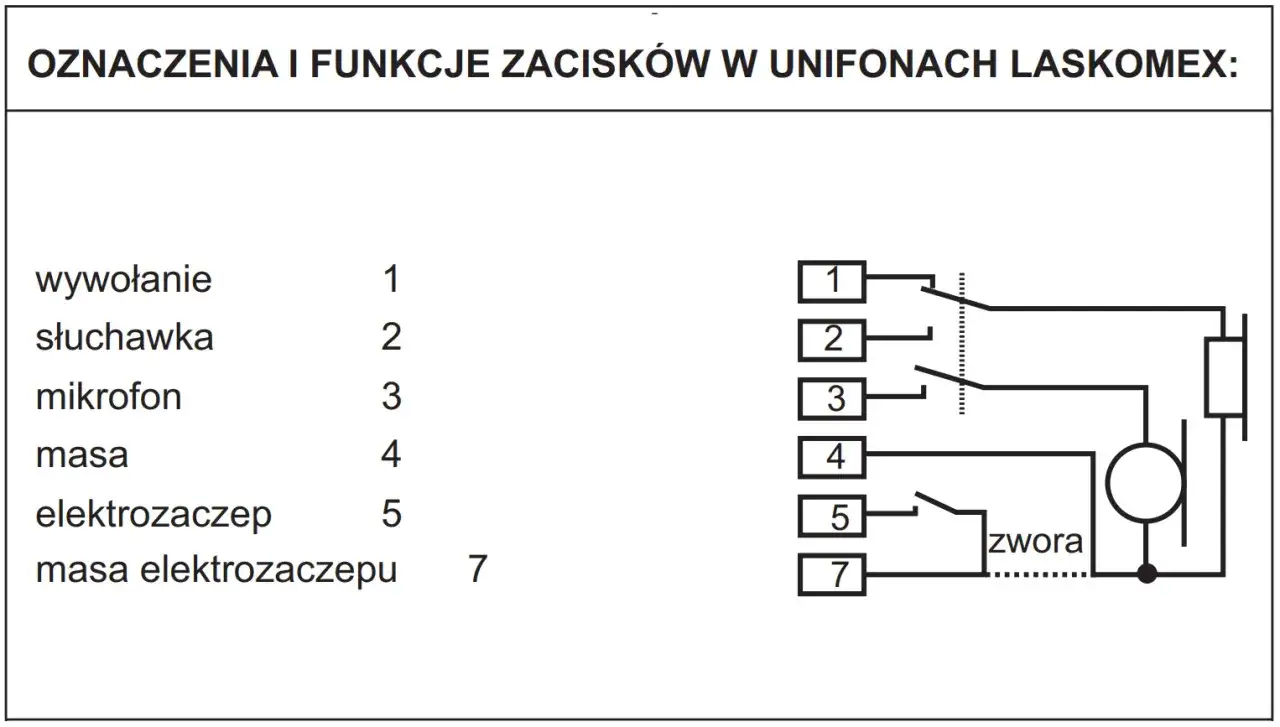

Uniwersalny schemat instalacji 4-żyłowej: Rozszyfrowanie oznaczeń krok po kroku
Każdy producent domofonów stosuje swoje oznaczenia, ale podstawowa logika schematu instalacji 4-żyłowej jest zazwyczaj podobna. Na schemacie znajdziesz symbole reprezentujące kasetę zewnętrzną, unifon (lub kilka unifonów), zasilacz oraz elektrozaczep. Kluczowe jest zidentyfikowanie zacisków na każdym z tych elementów i połączenie ich zgodnie z opisem. Zazwyczaj żyły są oznaczane numerami lub kolorami, a schemat pokazuje, która żyła z kasety zewnętrznej ma być połączona z którym zaciskiem w unifonie, a która z zasilaczem. Prawidłowe połączenie każdej żyły jest niezbędne dla zapewnienia właściwego przepływu sygnałów audio i sygnału dzwonka.
Jak poprawnie podłączyć elektrozaczep do furtki? Schemat i instrukcja

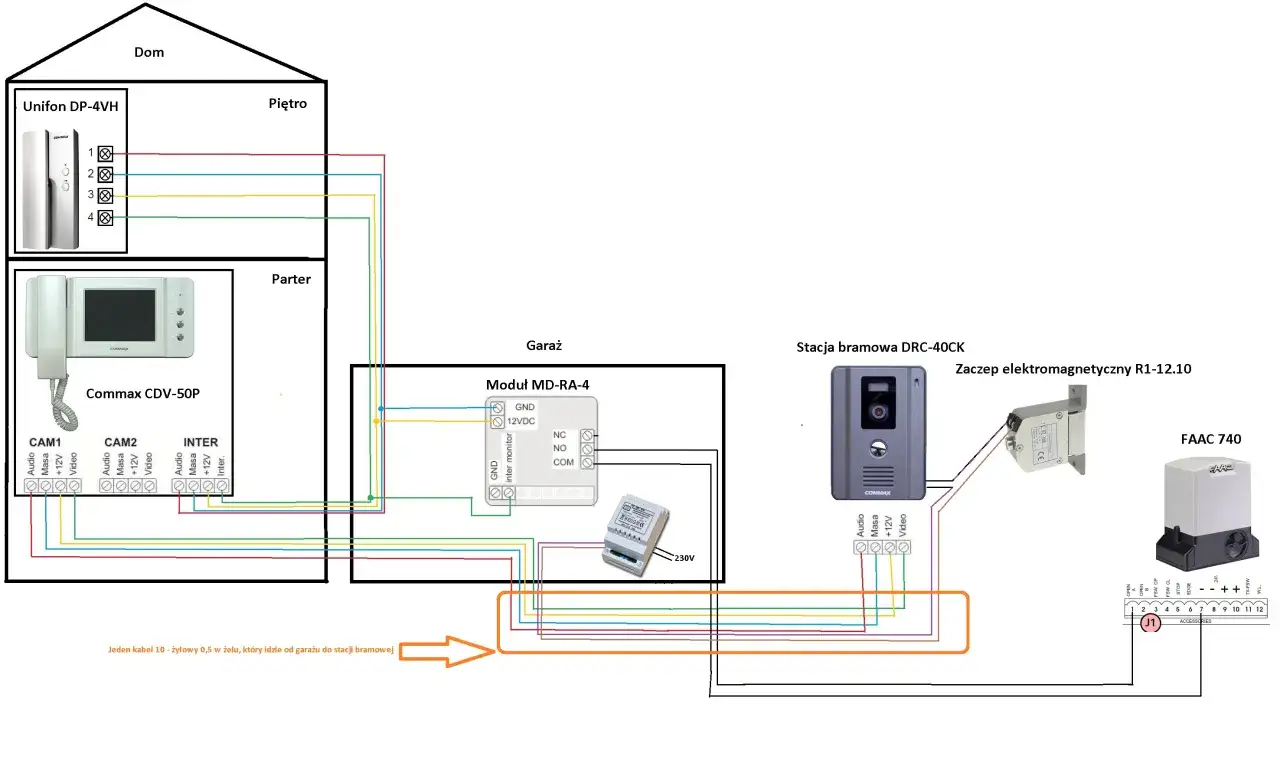

Elektrozaczep to mechanizm zamontowany w ramie furtki, który po otrzymaniu impulsu zwalnia jej rygiel, umożliwiając otwarcie bez konieczności ręcznego odblokowania. Większość elektrozaczepów wymaga do działania napięcia stałego 12V DC. Podłączenie go jest zazwyczaj proste najczęściej odbywa się poprzez dedykowane zaciski w samej kasecie domofonu lub bezpośrednio do zasilacza, zgodnie ze schematem dostarczonym przez producenta. Ważne jest, aby wiedzieć, czy posiadasz elektrozaczep standardowy (oznaczany jako NC Normalnie Zamknięty), który jest zablokowany, gdy nie ma na nim napięcia, i otwiera furtkę po jego podaniu, czy też elektrozaczep rewersyjny (NO Normalnie Otwarty), który działa odwrotnie. Wybór zależy od potrzeb bezpieczeństwa i sposobu działania furtki.Schemat rozbudowy systemu: Jak dodać drugi unifon lub sterowanie bramą?
Jeśli podczas układania kabla zdecydowałeś się na położenie dodatkowych żył z zapasem, rozbudowa systemu domofonowego staje się znacznie prostsza. Dodanie drugiego unifonu wewnątrz domu jest zazwyczaj kwestią podłączenia go równolegle do pierwszego, wykorzystując te same żyły sygnałowe. W przypadku integracji sterowania bramą, sprawa jest nieco bardziej skomplikowana. Wymaga to zazwyczaj podłączenia dodatkowego modułu lub bezpośredniego połączenia z centralą bramy, co często wymaga wykorzystania dodatkowych żył i specyficznego schematu, zgodnego z instrukcją producenta obu urządzeń. Zawsze warto wcześniej sprawdzić, czy wybrany system domofonowy umożliwia taką integrację.Montaż domofonu krok po kroku: Od furtki aż po ścianę w przedpokoju
Przejdźmy teraz do praktycznej części instalacji. Montaż domofonu wymaga precyzji i przestrzegania kilku zasad, aby zapewnić jego prawidłowe działanie i estetyczny wygląd.
Na jakiej wysokości zamontować kasetę zewnętrzną? Złoty standard dla wygody i bezpieczeństwa
Standardowa i najczęściej rekomendowana wysokość montażu kasety zewnętrznej, czyli bramofonu, to 150-160 cm od poziomu gruntu. Taka wysokość jest wygodna dla większości dorosłych osób, umożliwiając łatwy dostęp do przycisków i dobrą jakość dźwięku. Jeśli Twój domofon wyposażony jest w kamerę, ta wysokość zazwyczaj zapewnia również optymalne pole widzenia. Pamiętaj, aby zamontować ją stabilnie i w miejscu, które jest łatwo dostępne dla gości, ale jednocześnie chronione przed bezpośrednim działaniem deszczu czy słońca, jeśli to możliwe.
Prowadzenie przewodów w ziemi: Jak zabezpieczyć instalację przed wilgocią i uszkodzeniem?
Prowadzenie kabla domofonowego w ziemi wymaga odpowiedniego przygotowania. Należy wykopać rów o odpowiedniej głębokości zazwyczaj zaleca się minimum 30-40 cm, aby zabezpieczyć kabel przed przypadkowym uszkodzeniem podczas prac ogrodniczych. Użycie wspomnianych wcześniej kabli ziemnych żelowanych jest kluczowe. Dodatkowo, można zastosować peszel ochronny, który stanowi kolejną warstwę zabezpieczenia przed wilgocią i uszkodzeniami mechanicznymi. Upewnij się, że kabel jest położony prosto, bez ostrych zagięć, które mogłyby osłabić jego strukturę.
Montaż i podłączenie unifonu wewnątrz domu: Gdzie go umieścić, by był funkcjonalny?
Unifon, czyli słuchawka domofonowa, powinien być zamontowany w miejscu łatwo dostępnym dla wszystkich domowników. Standardowa wysokość montażu to około 140-160 cm od podłogi, podobnie jak w przypadku kasety zewnętrznej. Najczęściej wybieranym miejscem jest przedpokój lub hol, ale równie dobrze może to być kuchnia lub inne pomieszczenie, z którego domownicy często korzystają. Upewnij się, że w wybranym miejscu jest dostęp do zasilania (jeśli domofon wymaga osobnego zasilacza) i że kabel można estetycznie ukryć w ścianie lub listwach maskujących.
Pierwsze uruchomienie i testowanie: Jak sprawdzić, czy wszystko działa poprawnie?
Po zakończeniu wszystkich prac montażowych i podłączeniowych, nadszedł czas na uruchomienie systemu. Zanim podłączysz zasilanie, jeszcze raz dokładnie sprawdź wszystkie połączenia zgodnie ze schematem. To kluczowy moment, który może uchronić Cię przed uszkodzeniem sprzętu. Po podłączeniu zasilania, przeprowadź testy: naciśnij przycisk wywołania na kasecie zewnętrznej i sprawdź, czy dzwoni unifon. Następnie przetestuj komunikację głosową w obie strony czy dobrze słyszysz rozmówcę i czy on dobrze słyszy Ciebie. Na koniec sprawdź działanie elektrozaczepu czy furtka otwiera się po naciśnięciu przycisku na unifonie. Wczesne wykrycie ewentualnych problemów pozwoli na ich szybkie usunięcie.
Tych błędów unikaj! Najczęstsze pomyłki przy samodzielnej instalacji domofonu
Nawet przy najlepszych chęciach, podczas samodzielnego montażu domofonu łatwo o drobne błędy. Znajomość najczęstszych pułapek pozwoli Ci ich uniknąć i zapewni bezproblemowe działanie instalacji.
Niewłaściwy dobór lub przekrój kabla – jakie mogą być konsekwencje?
Użycie niewłaściwego typu kabla, na przykład zwykłego przewodu instalacyjnego na zewnątrz zamiast odpornego na wilgoć kabla ziemnego, może prowadzić do szybkiego uszkodzenia izolacji i zwarcia pod wpływem warunków atmosferycznych. Z kolei zbyt mały przekrój żył, szczególnie na dłuższych dystansach, może skutkować słabą jakością dźwięku, problemami z zasilaniem elektrozaczepu, a nawet brakiem możliwości komunikacji. To prosta droga do frustracji i konieczności ponownego kładzenia instalacji.
Pomylone żyły w schemacie: Jak szybko zdiagnozować i naprawić problem?
To jedna z najczęstszych pomyłek, zwłaszcza przy pierwszym kontakcie ze schematem. Pomylenie żył może objawiać się na wiele sposobów: brak dźwięku, brak dzwonienia, nieprawidłowe działanie elektrozaczepu, a nawet całkowity brak reakcji systemu. Diagnoza polega na ponownym, bardzo dokładnym sprawdzeniu wszystkich połączeń z uwagą na oznaczenia na schemacie i zaciskach. W razie wątpliwości warto użyć miernika uniwersalnego do sprawdzenia ciągłości połączeń i upewnienia się, że każda żyła jest podłączona tam, gdzie powinna być.
Przeczytaj również: Elektrozaczep do furtki: Jaki wybrać? Praktyczny poradnik
Brak ochrony przed warunkami atmosferycznymi: Dlaczego uszczelnienie kasety jest krytyczne?
Kaseta zewnętrzna jest narażona na bezpośrednie działanie deszczu, śniegu, wilgoci i zmian temperatury. Niewłaściwe uszczelnienie obudowy lub jej uszkodzenie może prowadzić do przedostawania się wody do wnętrza urządzenia. Skutkuje to zwarciami, korozją delikatnych elementów elektronicznych i w efekcie trwałym uszkodzeniem domofonu. Dlatego tak ważne jest, aby montować kasetę zgodnie z zaleceniami producenta, dbając o szczelność połączeń i ewentualne dodatkowe zabezpieczenia, jeśli są przewidziane.
