Czujnik ruchu PIR (Passive Infrared) to element elektroniczny wykrywający zmiany w promieniowaniu cieplnym (podczerwonym) w swoim otoczeniu, co pozwala na detekcję ruchu obiektów o temperaturze wyższej niż tło, np. ludzi. Są one niezwykle popularne w automatyce domowej, systemach alarmowych oraz projektach typu DIY, właśnie ze względu na swoją prostotę i efektywność. Pozwalają na stworzenie inteligentnych systemów, które reagują na obecność człowieka, co otwiera drzwi do wielu innowacyjnych rozwiązań.
Czujnik ruchu PIR – jak działa i dlaczego jest kluczem do inteligentnych projektów?
Zasada działania czujnika ruchu PIR opiera się na wykrywaniu zmian w promieniowaniu podczerwonym. W przeciwieństwie do aktywnych czujników, które same emitują sygnał i analizują jego odbicie, czujniki PIR są pasywne nie wysyłają żadnych fal, a jedynie "nasłuchują" naturalnego promieniowania cieplnego emitowanego przez obiekty. To właśnie ta cecha czyni je energooszczędnymi i dyskretnymi. Kiedy w polu widzenia czujnika pojawia się obiekt o temperaturze różniącej się od otoczenia (najczęściej człowiek lub zwierzę), czujnik rejestruje tę zmianę i generuje odpowiedni sygnał. To prosty, ale genialny mechanizm, który stanowi podstawę wielu inteligentnych systemów.Pasywna podczerwień bez tajemnic: Co tak naprawdę widzi Twój czujnik?
Promieniowanie podczerwone to forma energii cieplnej, którą emituje każde ciało o temperaturze powyżej zera absolutnego. Czujnik PIR jest zaprojektowany tak, aby wykrywać właśnie te subtelne zmiany w natężeniu promieniowania podczerwonego. Nazywamy go "pasywnym", ponieważ nie emituje on własnego promieniowania, a jedynie biernie odbiera to, co dociera z otoczenia. Kluczowym elementem jest tutaj sensor pyroelektryczny, który reaguje na zmiany temperatury. Gdy ciepło z detektowanego obiektu pada na sensor, powoduje to niewielką zmianę jego napięcia, którą następnie układ elektroniczny przetwarza.
Od sensora do sygnału: Rola soczewki Fresnela i układu scalonego BISS0001
Aby czujnik mógł efektywnie działać na większym obszarze, stosuje się soczewkę Fresnela. Jest to specjalnie ukształtowana soczewka, która dzieli pole widzenia na wiele stref. Gdy ruchomy obiekt przechodzi przez te strefy, powoduje sekwencyjne zmiany w sygnale odbieranym przez sensor. Cała ta "magia" dzieje się dzięki układowi scalonemu, często jest to BISS0001. Ten układ pełni rolę mózgu modułu wzmacnia sygnał z sensora, filtruje go i przetwarza na stabilny sygnał cyfrowy, który następnie jest dostępny na wyjściu modułu. Bez tych dwóch elementów soczewki skupiającej i inteligentnego układu scalonego czujnik byłby jedynie nieczułym kawałkiem plastiku.
Analiza schematu ideowego czujnika PIR: Co kryje się w środku modułu?
Zrozumienie wewnętrznej budowy modułu PIR jest kluczowe do jego prawidłowego wykorzystania. Typowy moduł, taki jak powszechnie stosowany HC-SR501, to nie tylko sam sensor, ale zintegrowany system, który ułatwia podłączenie i konfigurację. Analizując schemat ideowy, możemy dostrzec, jak poszczególne komponenty współpracują ze sobą, tworząc funkcjonalną całość. Odpowiednia wiedza na temat tych elementów pozwala na skuteczne diagnozowanie problemów i optymalne wykorzystanie możliwości czujnika.
Serce układu: Schemat aplikacyjny i funkcje pinów układu BISS0001
Układ scalony BISS0001 jest centralnym punktem przetwarzania sygnałów w większości modułów PIR. Choć jego pełny datasheet może wydawać się skomplikowany, jego podstawowa rola jest prosta: odbiera sygnały z sensora pyroelektrycznego, wzmacnia je, porównuje z poziomem progowym i generuje sygnał wyjściowy. W jego wnętrzu znajdują się kluczowe bloki funkcjonalne, takie jak wzmacniacz operacyjny do wzmocnienia słabego sygnału z sensora, komparator do porównania sygnału z ustalonym progiem oraz timer, który decyduje o czasie trwania sygnału wyjściowego. To właśnie te wewnętrzne mechanizmy sprawiają, że moduł PIR jest w stanie precyzyjnie wykrywać ruch.
Schemat popularnego modułu HC-SR501: Jak połączone są jego komponenty?
Moduł HC-SR501 to doskonały przykład dobrze zaprojektowanego czujnika ruchu PIR. Jego schemat aplikacyjny pokazuje, jak sensor pyroelektryczny, zazwyczaj umieszczony pod białą kopułką (która jest w rzeczywistości soczewką Fresnela), jest połączony z układem BISS0001. Oprócz tego na płytce znajdziemy potencjometry do regulacji czułości i czasu działania, a także zworkę umożliwiającą wybór trybu pracy. Całość jest zaprojektowana tak, aby minimalizować liczbę zewnętrznych elementów potrzebnych do uruchomienia i konfiguracji, co czyni go idealnym wyborem dla hobbystów i profesjonalistów.Zrozumieć wyprowadzenia: Identyfikacja pinów VCC, GND i OUT
Podstawowe wyprowadzenia modułu PIR są intuicyjne i łatwe do zidentyfikowania. Pin VCC służy do podłączenia zasilania, zazwyczaj w zakresie od 4.5V do 20V DC, co daje sporą elastyczność w wyborze źródła zasilania. Pin GND to oczywiście masa układu, która musi być połączona z masą reszty obwodu. Najważniejszy dla nas jest pin OUT, czyli wyjście sygnałowe. W stanie spoczynku (gdy ruch nie jest wykrywany) utrzymuje on niski poziom napięcia (bliski 0V). Po wykryciu ruchu, przechodzi w stan wysoki, zazwyczaj na poziomie około 3.3V, sygnalizując obecność obiektu w polu widzenia czujnika.
Praktyczne schematy podłączeń czujnika PIR, które musisz znać
Teoretyczna wiedza o działaniu czujnika PIR to jedno, ale praktyczne zastosowanie go w projektach to zupełnie inna bajka. Na szczęście, dzięki prostocie modułów takich jak HC-SR501, integracja z innymi systemami jest zazwyczaj bezproblemowa. Poniżej przedstawiam kilka kluczowych schematów podłączeń, które pozwolą Wam wykorzystać potencjał czujników ruchu PIR w Waszych projektach od prostych eksperymentów z mikrokontrolerami po bardziej zaawansowane systemy sterowania oświetleniem.

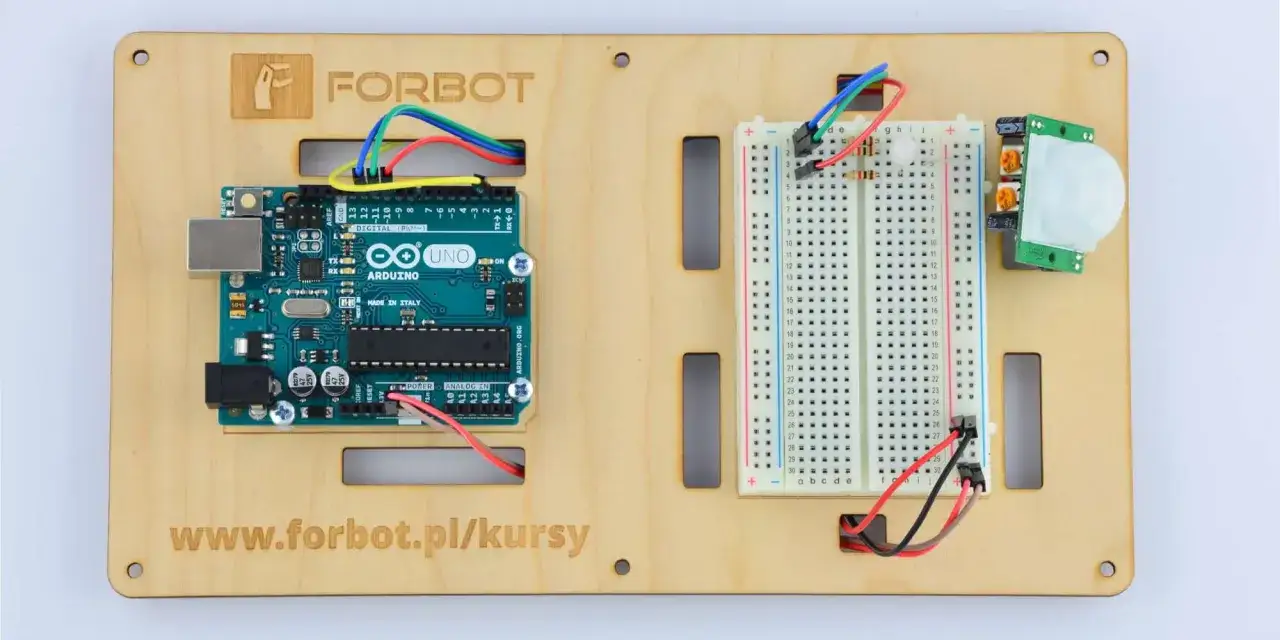

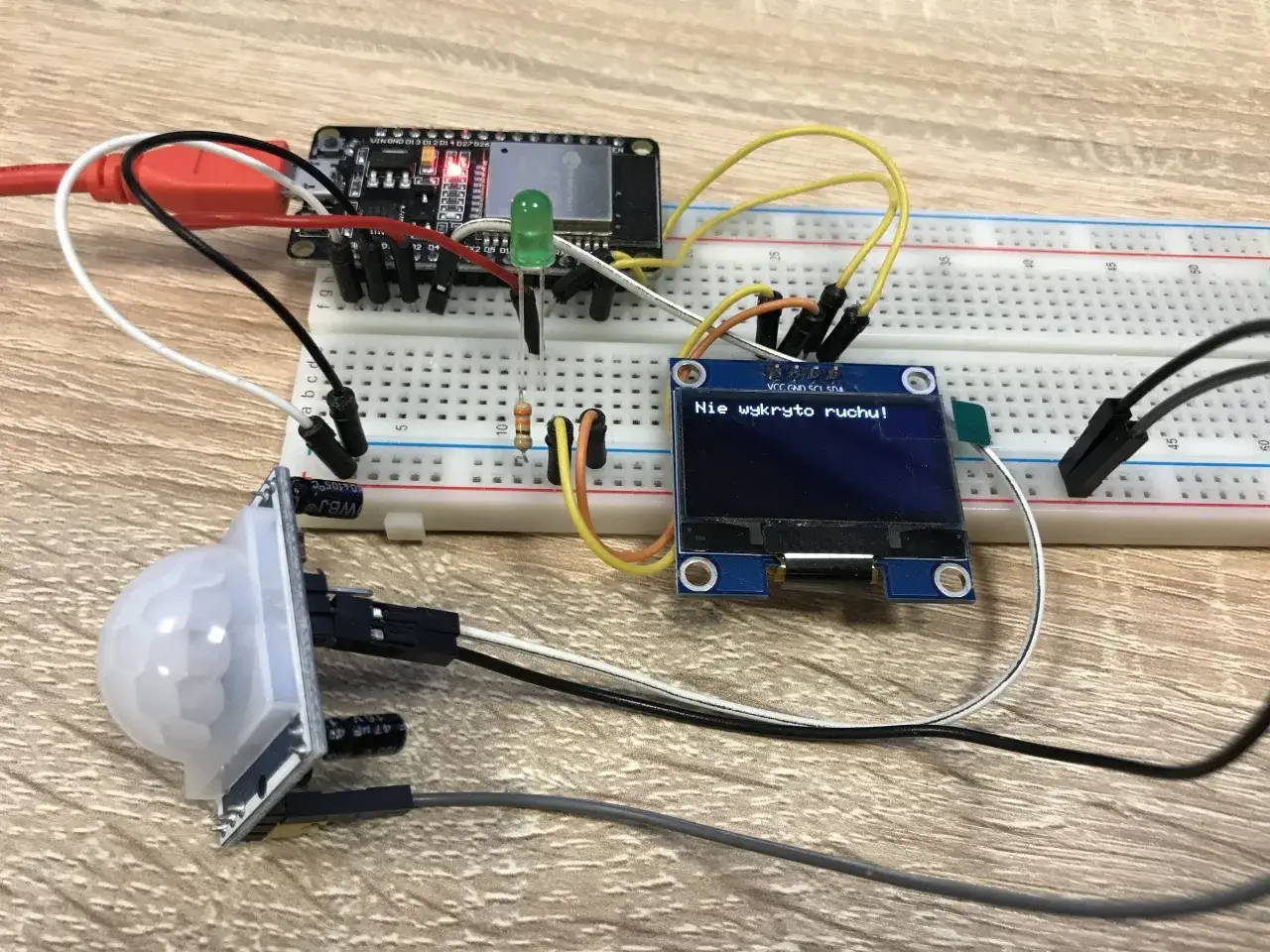

Schemat 1: Jak podłączyć czujnik ruchu PIR do Arduino krok po kroku?
Podłączenie czujnika PIR do Arduino jest jednym z najprostszych zadań, jakie można wykonać. Wystarczy połączyć trzy piny modułu PIR z odpowiednimi pinami Arduino. Pin VCC czujnika podłączamy do pinu 5V na Arduino, pin GND do pinu GND, a pin OUT do dowolnego cyfrowego pinu wejściowego Arduino (np. D2). Następnie, w programie Arduino, odczytujemy stan tego pinu. Kiedy czujnik wykryje ruch, pin OUT przejdzie w stan wysoki, co Arduino odczyta jako sygnał aktywacji. Możemy następnie wykorzystać ten sygnał do uruchomienia diody LED, wyświetlenia komunikatu na ekranie lub wykonania innej zaprogramowanej akcji. To świetny punkt wyjścia do nauki automatyki.

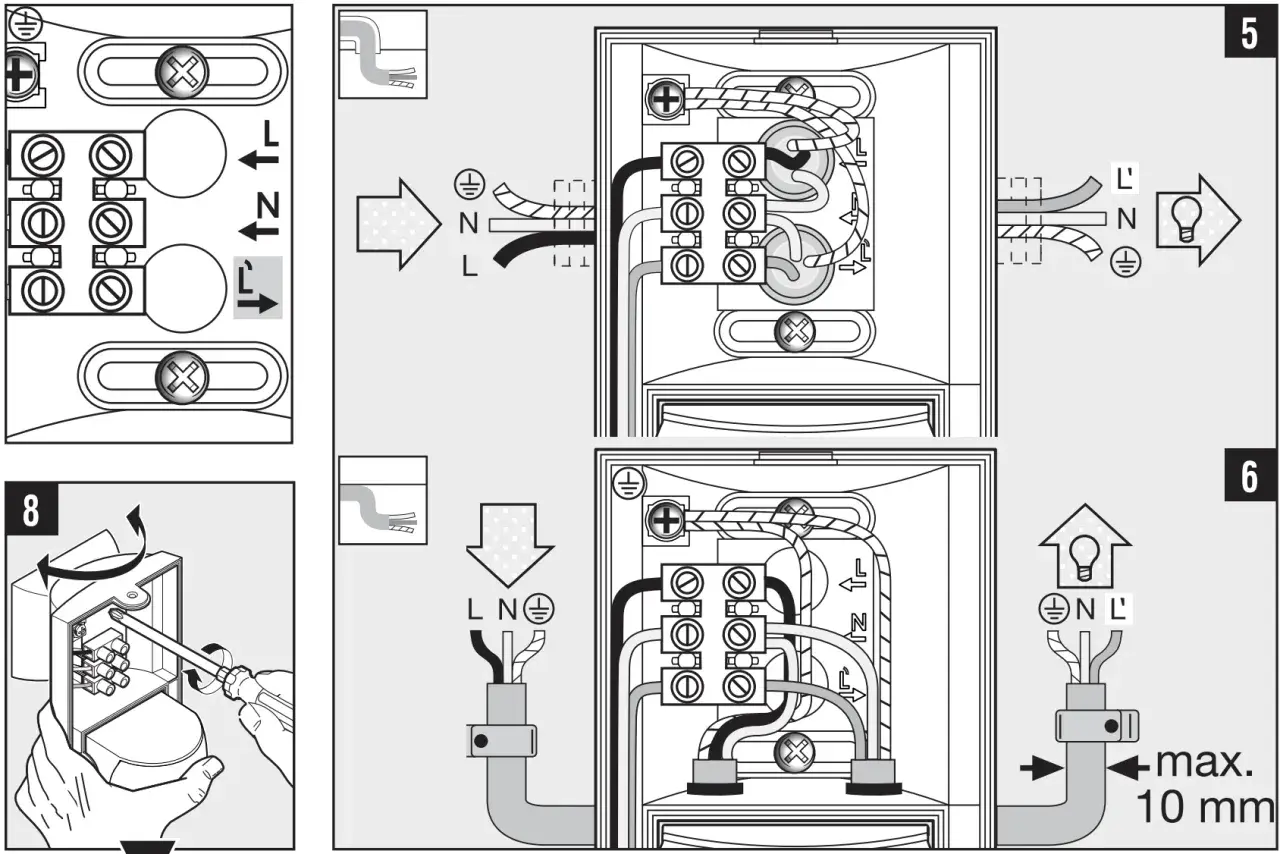

Schemat 2: Sterowanie oświetleniem 230V – bezpieczne podłączenie czujnika z przekaźnikiem
Sterowanie urządzeniami zasilanymi napięciem 230V, takimi jak lampy, wymaga szczególnej ostrożności i zastosowania dodatkowych elementów. Bezpośrednie podłączenie wyjścia OUT czujnika PIR do sieci 230V jest niebezpieczne i może doprowadzić do uszkodzenia modułu lub groźnego porażenia prądem. Kluczem jest tutaj użycie modułu przekaźnika. Wyjście sygnałowe czujnika PIR podłączamy do wejścia sterującego cewką przekaźnika (zazwyczaj przez tranzystor, jeśli moduł przekaźnika tego wymaga). Gdy czujnik wykryje ruch, przekaźnik się aktywuje, zamykając swoje styki i włączając obwód 230V zasilający lampę. Po upływie zadanego czasu lub ustaniu ruchu, przekaźnik się wyłączy, gasząc światło. Pamiętajcie o zachowaniu wszelkich środków ostrożności przy pracy z wysokim napięciem!
Schemat 3: Zasilanie i sterowanie taśmą LED 12V przy użyciu czujnika PIR
Podobnie jak w przypadku urządzeń 230V, sterowanie taśmami LED zasilanymi napięciem 12V również wymaga elementu wykonawczego, który będzie w stanie obsłużyć większy prąd pobierany przez taśmę. Najczęściej stosuje się tutaj moduł przekaźnika lub tranzystor MOSFET. Wyjście OUT czujnika PIR steruje tym elementem. Kiedy czujnik wykryje ruch, aktywuje przekaźnik lub tranzystor, który następnie zasila taśmę LED. Po ustaniu ruchu lub upływie zadanego czasu, element wykonawczy rozłącza zasilanie taśmy. Jest to idealne rozwiązanie do automatycznego oświetlenia szafek, korytarzy czy schodów, gdzie chcemy, aby światło zapalało się tylko wtedy, gdy jest potrzebne.
Konfiguracja i kalibracja modułu: Jak dostosować czujnik do swoich potrzeb?
Moduły PIR, takie jak HC-SR501, oferują pewien zakres konfiguracji, który pozwala na dostosowanie ich działania do specyficznych wymagań danego projektu. Dwa potencjometry oraz zworka dają nam możliwość precyzyjnego ustawienia czułości, czasu podtrzymania sygnału oraz trybu pracy. Zrozumienie funkcji tych elementów jest kluczowe, aby uniknąć frustracji i zapewnić optymalne działanie czujnika w różnych warunkach.
Regulacja czułości: Jak ustawić idealny zasięg detekcji?
Potencjometr odpowiedzialny za regulację czułości pozwala na ustawienie zasięgu, z jakiego czujnik będzie w stanie wykryć ruch. Zazwyczaj można go ustawić w zakresie od około 3 do 7 metrów. Obracając potencjometrem w jednym kierunku, zwiększamy czułość, a tym samym zasięg detekcji. W drugim kierunku zmniejszamy. Kluczem jest znalezienie złotego środka. Zbyt wysoka czułość może prowadzić do fałszywych alarmów wywołanych przez ruchy powietrza, małe zwierzęta czy nawet nagłe zmiany temperatury. Zbyt niska czułość sprawi, że czujnik może nie zareagować na obecność osoby znajdującej się w pobliżu. Warto eksperymentować, aby znaleźć optymalne ustawienie dla konkretnej lokalizacji.
Ustawianie czasu działania: Jak długo światło ma pozostać włączone po wykryciu ruchu?
Drugi potencjometr pozwala na regulację czasu, przez jaki wyjście sygnałowe OUT pozostanie w stanie wysokim po wykryciu ruchu. Jest to tzw. "Time Delay" lub czas podtrzymania. Po ustaniu ruchu, czujnik nadal będzie utrzymywał sygnał przez ustawiony czas, zanim powróci do stanu niskiego. Typowe zakresy czasowe to od kilku sekund do nawet kilku minut. Jest to niezwykle przydatna funkcja, na przykład w systemach oświetlenia. Pozwala to na utrzymanie światła zapalonego przez odpowiednio długi czas po wejściu do pomieszczenia, nawet jeśli początkowy ruch był krótki. Ustawienie tego parametru zależy od przeznaczenia czujnika do szybkiego systemu alarmowego wystarczy krótki czas, do oświetlenia korytarza lepiej ustawić dłuższy.
Tryb powtarzalny czy jednorazowy? Wybór trybu pracy za pomocą zworki (H/L)
Wiele modułów PIR posiada zworkę (jumper), która pozwala na wybór jednego z dwóch trybów pracy: powtarzalnego (oznaczonego jako 'H' od 'High' lub 're-triggering') oraz jednorazowego (oznaczonego jako 'L' od 'Low' lub 'non-retriggering'). W trybie powtarzalnym, jeśli ruch jest ciągle wykrywany, sygnał na wyjściu OUT jest podtrzymywany przez cały czas trwania ruchu. Dopiero gdy ruch ustanie, licznik czasu podtrzymania zaczyna odliczać. W trybie jednorazowym, po wykryciu ruchu generowany jest pojedynczy impuls o zadanym czasie trwania, niezależnie od tego, czy ruch nadal trwa. Tryb 'H' jest zazwyczaj preferowany do sterowania oświetleniem, podczas gdy tryb 'L' może być użyteczny w prostych systemach detekcji, gdzie potrzebujemy tylko krótkiego sygnału potwierdzającego ruch.
Najczęstsze błędy i problemy przy podłączaniu czujnika PIR – Jak ich uniknąć?
Praca z elektroniką często wiąże się z napotykaniem na nieoczekiwane problemy. Czujniki ruchu PIR, mimo swojej prostoty, również mogą sprawiać kłopoty. Zrozumienie najczęstszych błędów i sposobów ich diagnozowania pozwoli Wam zaoszczędzić czas i nerwy. Poniżej przedstawiam kilka typowych sytuacji, z którymi można się spotkać, oraz wskazówki, jak sobie z nimi poradzić.
Fałszywe alarmy: Dlaczego czujnik włącza się bez powodu i jak temu zaradzić?
Jednym z najbardziej frustrujących problemów są fałszywe alarmy, czyli sytuacje, gdy czujnik reaguje, mimo braku faktycznego ruchu. Przyczyn może być wiele: nagłe zmiany temperatury w otoczeniu (np. przeciąg z uchylonego okna, bezpośrednie działanie promieni słonecznych, ciepło z grzejnika), ruch małych zwierząt w polu widzenia, a nawet zakłócenia elektromagnetyczne. Aby zminimalizować te problemy, warto zadbać o odpowiednie umiejscowienie czujnika z dala od źródeł ciepła i przeciągów. Regulacja czułości może pomóc w odfiltrowaniu mniej znaczących detekcji. W niektórych przypadkach pomocne może być również ekranowanie czujnika lub zastosowanie dodatkowych filtrów.Brak reakcji na ruch: Diagnoza problemu od zasilania po błędne połączenia
Gdy czujnik ruchu PIR po prostu nie reaguje na żaden ruch, warto przeprowadzić systematyczną diagnostykę. Oto lista kontrolna, która może pomóc:
- Sprawdź zasilanie: Upewnij się, że pin VCC jest prawidłowo podłączony do źródła zasilania, a napięcie mieści się w dopuszczalnym zakresie.
- Zweryfikuj połączenia: Sprawdź, czy piny VCC, GND i OUT są prawidłowo podłączone do odpowiednich pinów w mikrokontrolerze lub innym układzie sterującym.
- Testuj z innym modułem: Jeśli masz możliwość, spróbuj podłączyć inny, sprawny moduł PIR, aby wykluczyć uszkodzenie testowanego egzemplarza.
- Sprawdź konfigurację: Upewnij się, że potencjometry czułości i czasu są ustawione w sposób umożliwiający detekcję, a zworka trybu pracy jest w odpowiedniej pozycji.
- Zablokowane pole widzenia: Upewnij się, że nic nie blokuje pola widzenia czujnika.
Przeczytaj również: Elektrozaczep do furtki: Jaki wybrać? Praktyczny poradnik
Problem z zasilaniem: Dlaczego stabilne napięcie jest kluczowe dla poprawnej pracy?
Niestabilne lub nieprawidłowe napięcie zasilania to częsta przyczyna problemów z czujnikami PIR. Moduły te, podobnie jak inne układy elektroniczne, potrzebują stabilnego źródła energii do prawidłowego działania. Wahania napięcia mogą prowadzić do resetowania się modułu, nieprawidłowych odczytów, a nawet do jego uszkodzenia. Dlatego tak ważne jest stosowanie odpowiednich stabilizatorów napięcia, szczególnie jeśli zasilanie pochodzi z mniej przewidywalnego źródła, np. baterii. Dodanie kondensatorów filtrujących w pobliżu pinów zasilania może również pomóc w wygładzeniu ewentualnych zakłóceń i zapewnić stabilną pracę czujnika.
